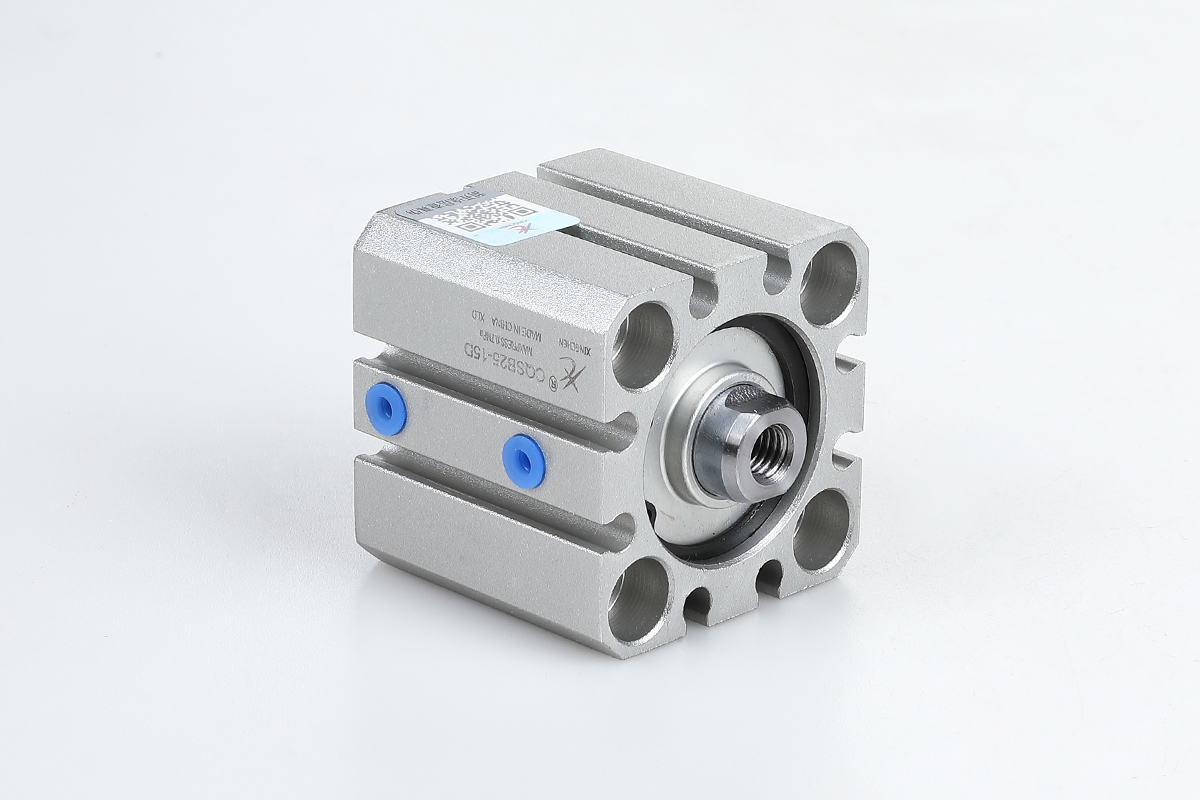

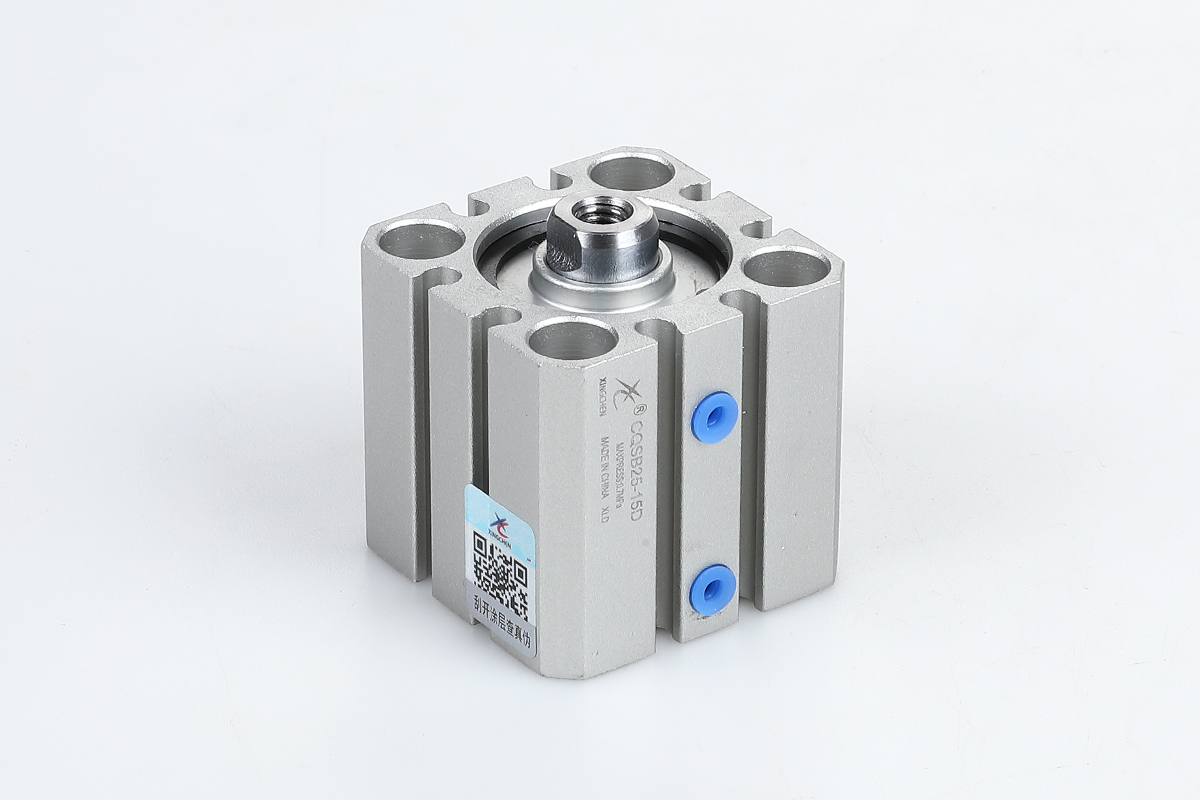

Новая серия компактных цилиндров CQS (Φ12-Φ25)

Код продукта

CQS	B	20	30	D	M
Код серии CQS: без магнита CDQS: с магнитом	Тип крепления B: сквозное отверстие/отверстие для винта L:кронштейн для стопы F:боковой фланец стержня G:боковой фланец без шатка D: двойной клевис	Бор(мм): 12,16,20,25	Инсульт(мм): 5,10,15,20,25, 30,35,40,45,50	Актёрский стиль D: двойное действие S: с одноразовым действием (пружинный подтягивающий механизм) Т: однодействие (пружинное выталкивание)	Опция Без маркировки: внутренний резьбовой стержень M: внешний резьбовой стержень C:с буфером

Особенности

●Легко устанавливать

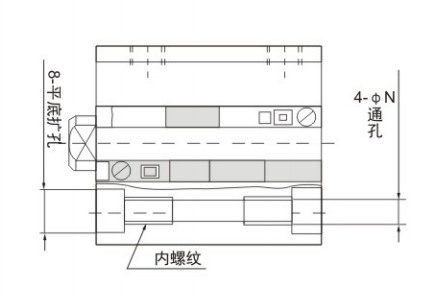

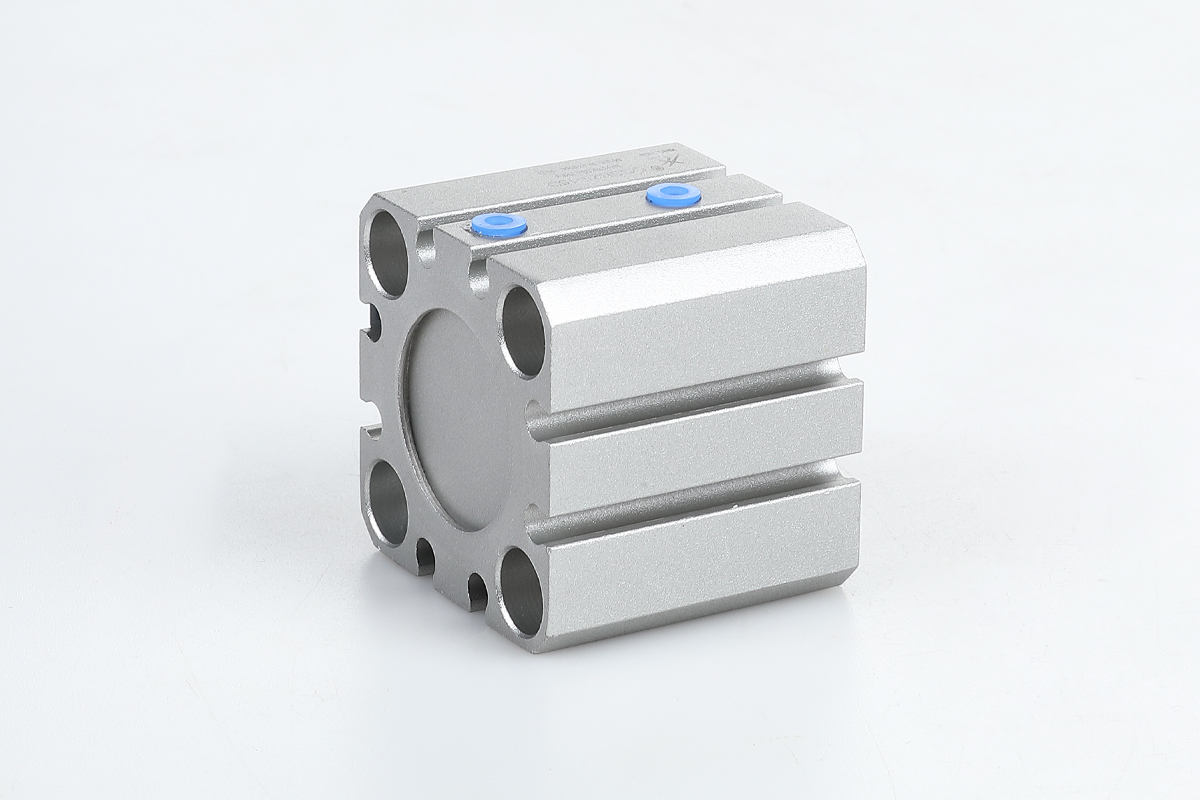

Общие сквозные отверстия и резьбовые отверстия на обоих концах

Стандартная спецификация

Диаметр цилиндра (мм)	12	16	20	25
Используемая жидкость	Авиация
Тип действия	Двойное действие, одинарное действие: пружинный отталкивающий механизм с отталкиваем/пружинным выходом
Гарантированное давление	1,5 МПа{15,3 кгс/см}
Максимальное рабочее давление	1,0 МПа (10,2 кгс/см²}
Температура окружающей среды и жидкости	-10°C~+60°C
Резьба концов стержня	Женская резьба (стандартная), мужская резьба (опционально)
Амортизация	Не
Используйте скорость поршня	50~500 мм/с
Толерантность к ударам	+1.0 0
*Скользит	Не требуется
Установка	Сквозь дыру, женские нити на обоих концах (общие)
Ствол приёмника	M5×0.8

Пример порядка

(1) Необходимый диаметр цилиндра: 16, ход: 10, двойное действие, женская резьба на конце шатуна, правильная модель: CQSB16-10D

(2) Требуемый цилиндровый диаметр: 25, ход поршня: 50, двойное действие с встроенным магнитным кольцом, мужская резьба на концах шатуна, резиновая подушка. Правильная модель: CDQSB25-50DCM

Варианты переключательных/магнитных переключателей

Диаметр цилиндра (мм)	Standard Travel		Модели магнитных переключателей
	Двойное действие	Одинарное действие	Тип крепления в ямах
12	5,10,15 20,25,30,	510	M9N M9B M9P
16
20	5,10,15,20,25 30,35,40,45,50	510
25
*Характеристики и характеристики магнитных переключателей можно найти в серии магнитных переключателей. Примечание) Доступен длинный ход. Длина провода обозначается обозначениями: нет обозначения -0,5м, L-3м, Z-5м. Пример: M9N,M9NL.

Внешний размерный рисунок (мм)

● φ16 Двойное/одиночное действие (возврат пружины)

● φ16 Однозарядный (пружинный)

● Мужская резьба на конце стержня (двойное действие/одинарное действие: возвратная пружина)

● Мужская резьба конца шатуна (однократная: пружинная)

● Таблица общих размеров с двойным одинарным действием

Бура (мм)	Базовый тип
	C	D	E	H	Я	K	M	N	OA	OB	RA	RB	T	Q
12	6	6	25	M3×0.5	32	5	15.5	3.5	M4×0.7	6.5	7	4	0.5	7.5
16	8	8	29	M4×0.7	38	6	20	3.5	M4×0.7	6.5	7	4	0.5	7.5
20	7	10	36	M5×0.8	47	8	25.5	5.4	M6×1.0	9	10	7	1	9
25	12	12	40	M6×1.0	52	10	28	5.4	M6×1.0	9	10	7	1	11

● Стол размеров с двойным действием

ST=Путешествия

Бура (мм)	Диапазон для путешествий (мм)	Базовый тип					Встроенный тип магнитного кольца
		A	B	F	L	Q	A	B
12	5~30	20.5+st	17+st	5	3.5	7.5	25,5+ст	22+st
16	5~30	20.5+st	17+st	5	3.5	7.5	25,5+ст	22+st
20	5~50	24+ст	19,5+ст	5.5	4.5	9	34+st	29,5+ст
25	5~50	27,5+ст	22,5+st	5.5	5	11	37,5+ст	32,5+ст

● Одиночное действие: пружинный возврат

ST=Путешествия

Бура (мм)	Диапазон для путешествий (мм)	Базовый тип						Встроенный тип магнитного кольца
		A		B		F	L	A		B
		5-й	10-й	5-й	10-й			5-й	10-й	5-й	10-й
12	510	25.5	30.5	22	27	5	3.5	30.5	35.5	27	32
16		25.5	30.5	22	27	5	3.5	30.5	35.5	27	32
20		29	34	24.5	29.5	5.5	4.5	39	44	34.5	39.5
25		32.5	37.5	27.5	32.5	5.5	5	42.5	47.5	37,5	42.5

● Одинарное действие: пружинный пресс-аут

Бура (мм)	Диапазон для путешествий (мм)	Базовый тип							Встроенный тип магнитного кольца
		A		B		L		Q	A		B
		5 ST	10 ST	5 ST	10 ST	5 ST	10 ST		5 ST	10 ST	5 ST	10 ST
12	510	30.5	40.5	22	27	8.5	13.5	7.5	35.5	45.5	27	32
16		30.5	40.5	22	27	8.5	13.5	7.5	35.5	45.5	27	32
20		34	39	24.5	29.5	9.5	14.5	9	44	49	34.5	39.5
25		37.5	42.5	27.5	32.5	10	15	11	47.5	52.5	37.5	42.5
