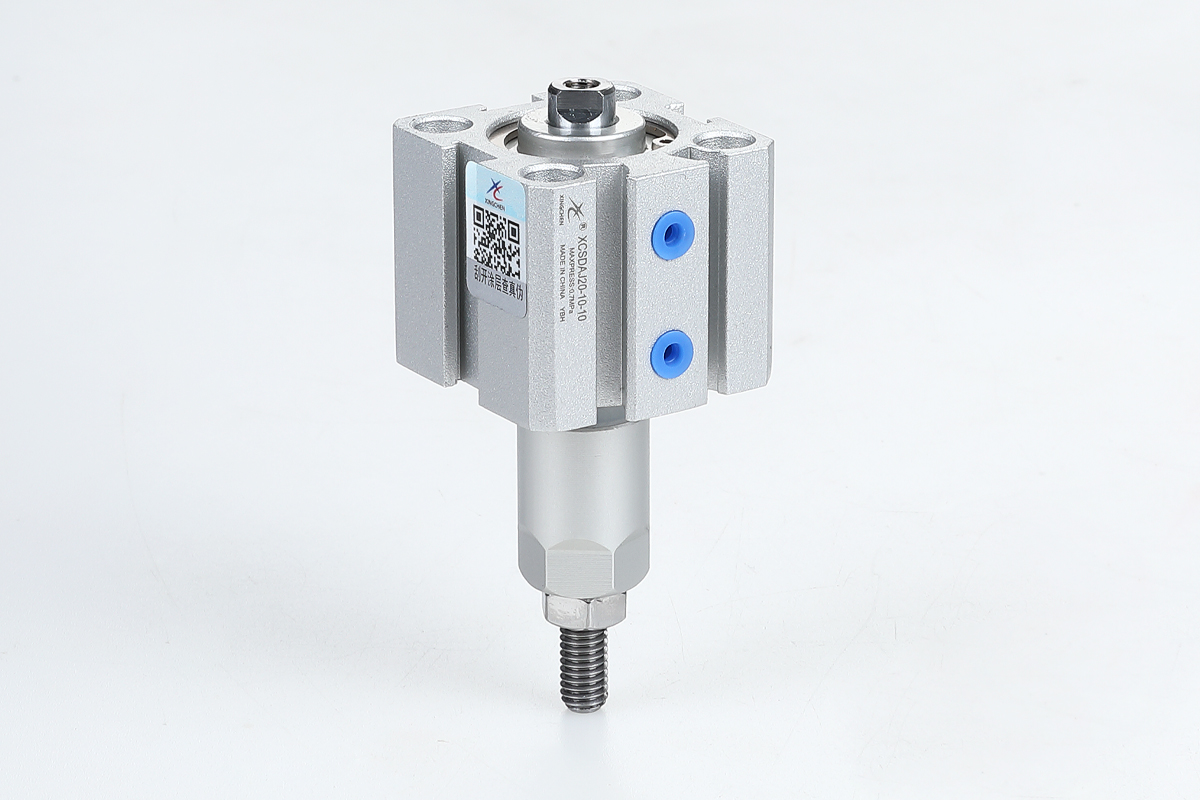

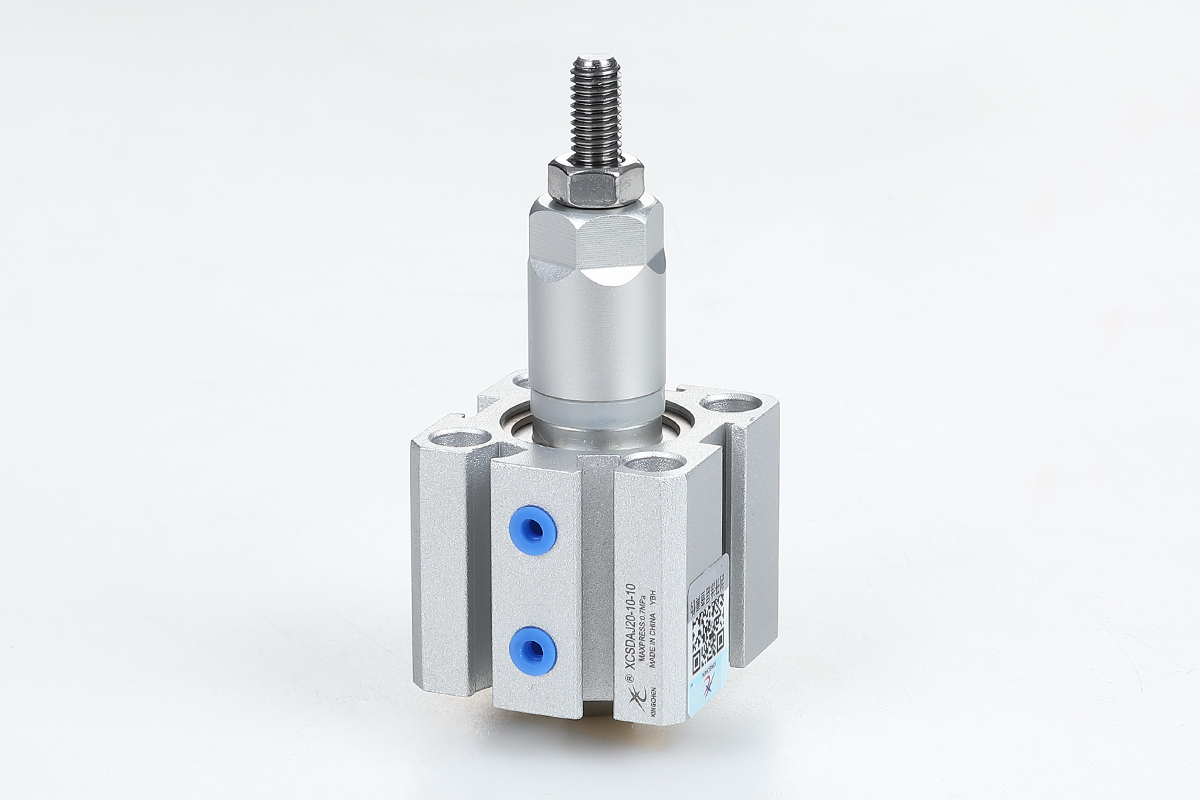

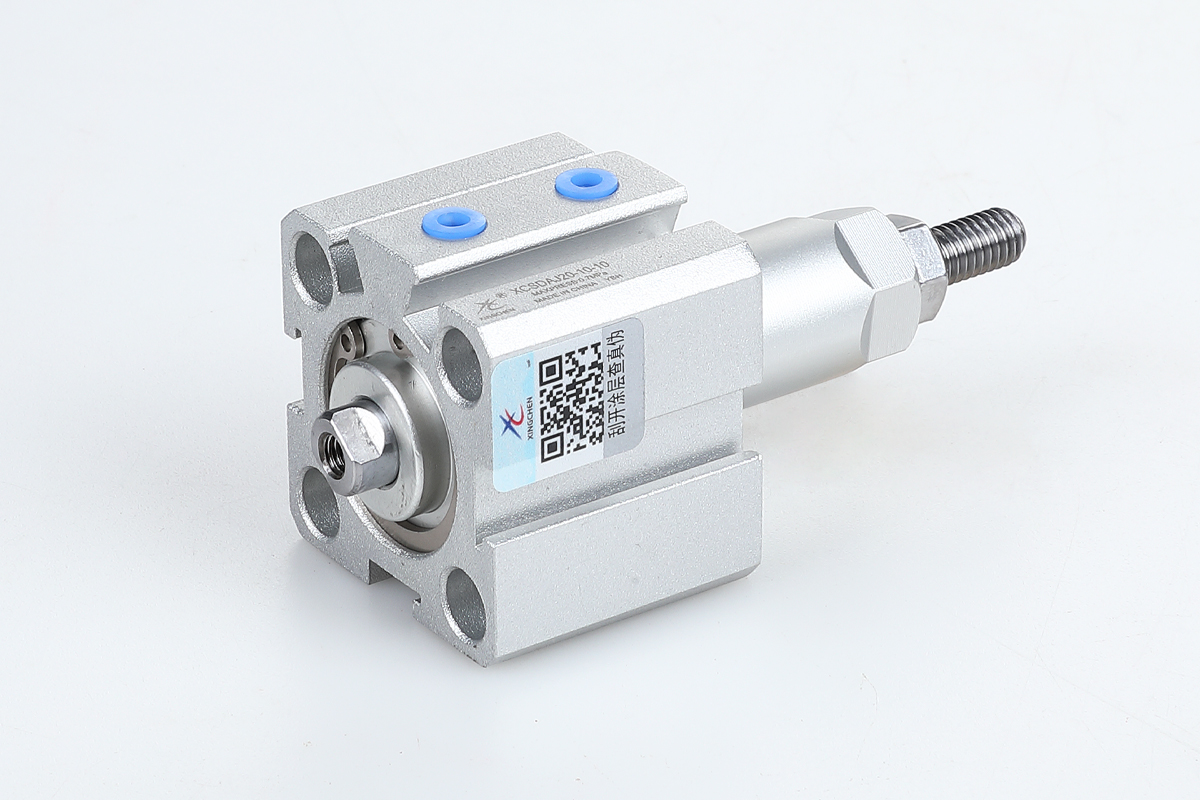

Компактный цилиндр серии SDAJ (Φ12~Φ100)

Код продукта

XCSDA	20	30	10	S	B
Код серии XC:корпоративный код XCSDA:двухстороннего действия XCSSA: single-acting (spring push-out) XCSTA:single-acting (spring pull-into) XCSDAD:двойной шток и двухстороннее действие XCSDAJ:двухстороннего действия с регулируемым ходом XCSDAT:двухстороннего действия, свободный монтаж XCSDAW:двухстороннего действия, многопозиционный, с двойным штоком	Диаметр цилиндра (мм) 12,16,20,25,32, 40,50,63,80,100	Ход (мм) 5,10,15,20,25,30, 35,40,45,50,55, 60,65,70,75,80, 85,90,100,110, 120,130	Регулируемый ход (мм) 10,20,30,40,50,70,100	S:с магнитом	Резьба штока без маркировки:внутренняя резьба B:наружная резьба N:без резьбы

Пример заказа

① To order a double-axis двухстороннего действия, регулируемый ультратонкий цилиндр с диаметром цилиндра 20 мм, ход of 30 mm, регулируемый ход of 25 mm с магнитомs, and internal резьба on the rod, use the correct ordering code: SDAJS-20×30-25.

② To order a double-axis двухстороннего действия, регулируемый ультратонкий цилиндр с диаметром цилиндра 63 мм, ходом 75 мм, an ход регулировки of 50 mm, без магнитов, and a резьбаless шток поршня, the correct ordering code is: SDAJ-63×75-50-N.

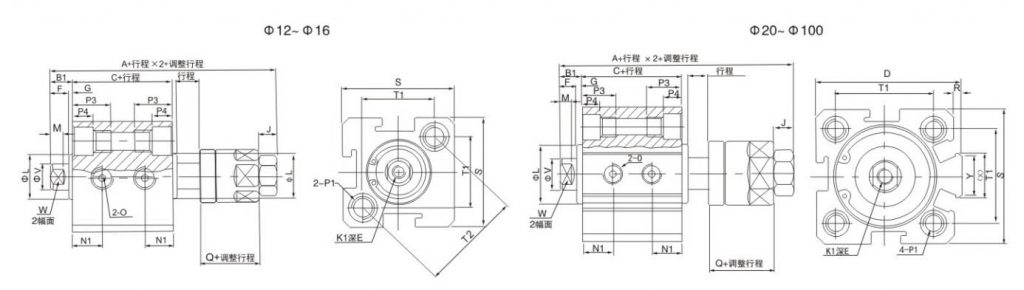

Чертеж внешних размеров (мм)

● SDAJ、SDAJS

Модель	Без магнита		С магнитом		B1	D	E		F	G	J	K1	L	M	N1
Диаметр	A	C	A	C			Ход ≤ 10 Ход > 1 0								S=5	S>5
12	40	17	50	27	5		6		4	1	4	M3×0.5	10.2	2.8	5.5	6.3
16	42.5	18.5	52.5	28.5	5.5		6		4	1.5	4	M3×0.5	11	2.8	6.5	7.3
20	47.5	19.5	57.5	29.5	5.5	36	8 (6.5 for ход = 5)		4	1.5	5	M4×0.7	15	2.8	7.5
25	55	21	65	31	6	42	10 (7 for ход = 5)		4	2	6	M5×0.8	17	2.8	8
32	61.5	24.5	71.5	34.5	7	50	8	12	4	3	6	M6×1	22	2.8	8	9
40	65	26	75	36	7	58.5	9	12	4	3	8	M8×1.25	28	2.8	8	10
50	73	28	83	38	9	71.5	11	15	5	4	11	M10×1.5	38	2.8	8	10.5
63	77	32	87	42	9	84.5	11	15	5	4	11	M10×1.5	40	2.8	9.5	11.8
80	94	41	104	51	11	104	14	20	6	5	13	M14×1.5	45	4	11.5	14.5
100	105	51	115	61	12	124	18	20	7	5	13	M18×1.5	55	4	16	20.5

Диаметр	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	12		25	16.3	23	6	5	一	一
16	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	12		29	19.8	28	6	5	一	一
20	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	14	4.5	15	2	34	24	一	8	6	11.3	10
25	M5×0.8	С двух сторон: φ8.2 резьба M6×1.0 сквозное отверстие: φ4.6	15	5.5	18	2	40	28	一	10	8	12	10
32	PT1/8	С двух сторон: φ8.2резьба M6×1.0 through hole: φ4.6	16	5.5	20	6	44	34	一	12	10	18.3	15
40	PT1/8	С двух сторон: φ10 резьба M8×1.25 сквозное отверстие: φ6.5	20	7.5	20	6.5	52	40	一	16	14	21.3	16
50	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	20	9.5	62	48	一	20	17	30	20
63	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	20	9.5	75	60	一	20	17	28.7	20
80	PT3/8	С двух сторон: φ14 резьба M12×1.75 сквозное отверстие: φ9.2	25	10.5	23	10	94	74	一	25	22	36	26
100	PT3/8	С двух сторон: φ17.5 резьба M14×2 сквозное отверстие: φ11.3	30	13	23	10	114	90	一	32	27	35	26
