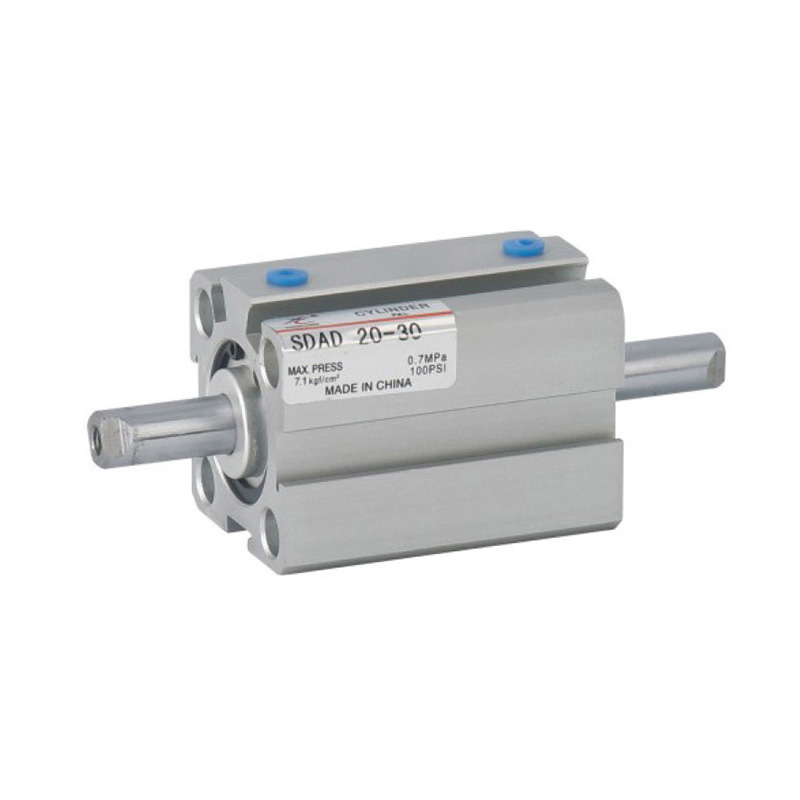

Компактный цилиндр серии SDAD (Φ12~Φ100)

Код продукта

XCSDA	20	30	10	S	B
Код серии XC:корпоративный код XCSDA:двухстороннего действия XCSSA: одностороннего действия (пружинное выталкивание) XCSTA:одностороннего действия (пружинное втягивание) XCSDAD:двойной шток и двухстороннее действие XCSDAJ:двухстороннего действия с регулируемым ходом XCSDAT:двухстороннего действия, свободный монтаж XCSDAW:двухстороннего действия, многопозиционный, с двойным штоком	Диаметр цилиндра (мм)： 12,16,20,25,32,40,50,63,80,100	Ход (мм)： 5,10,15,20,25,30,35,40,45,50,55,60,65,70,75,80,85,90,100,110,120,130	Регулируемый ход (мм)：10,20,30,40,50,70,100	S:с магнитом	Резьба штока без маркировки:внутренняя резьба B:наружная резьба N:без резьбы

Пример заказа

① To order a double-axis двойного действия cylinder с диаметром цилиндра 20 мм, ходом 30 мм, a magnet, and a шток поршня with internal резьба, the correct ordering code is SDADS-20X30.

② To order a double-axis compound cylinder с диаметром цилиндра 63 мм, 35-mm ход без магнитов, and резьбаless шток поршня, the correct ordering code is SDAD-60X35-N.

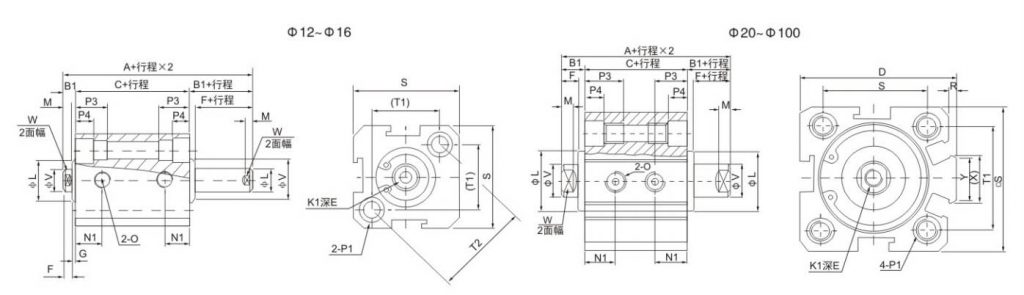

Чертеж внешних размеров (мм)

● SDAD,SDADS

Модель	Без магнита		С магнитом		B1	D	Ход ≤ 10 Ход > 10		F	G	K1	L	M	N1
Диаметр	A	C	A	C			E							S=5	S>5
12	27	17	37	27	5	一	6		4	1	M3×0.5	10.2	3	5.5	6.3
16	29.5	18.5	39.5	28.5	5.5	一	6		4	1.5	M3×0.5	11	3	6.5	7.3
20	30.5	19.5	40.5	29.5	5.5	36	8 (6.5 for ход = 5)		4	1.5	M4×0.7	13	3	7.5
25	33	21	43	31	6	42	10 (7 for ход = 5)		4	2	M5×0.8	17	3	8
32	38.5	24.5	48.5	34.5	7	50	8	12	4	3	M6×1	22	3	8	9
40	40	26	50	36	7	58.5	8	12	4	3	M8×1.25	28	3	8	10
50	46	28	56	38	9	71.5	8	15	5	4	M10×1.5	38	3	8	10.5
63	50	32	60	42	9	84.5	10	15	5	4	M10×1.5	40	3	9.5	11.8
80	63	41	73	51	11	104	13	20	6	5	M14×1.5	45	4	11.5	14.5
100	75	51	85	61	12	124	18	20	7	5	M18×1.5	55	4	16	20.5

Диаметр	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	一	25	16.3	23	6	5	一	一
16	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	一	29	19.8	28	6	5	一	一
20	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	14	4.5	2	34	24	一	8	6	11.3	10
25	M5×0.8	С двух сторон: φ8.2 резьба M6×1.0 сквозное отверстие: φ4.6	15	5.5	2	40	28	一	10	8	12	10
32	PT1/8	С двух сторон: φ8.2резьба M6×1.0 through hole: φ4.6	16	5.5	6	44	34	一	12	10	18.3	15
40	PT1/8	С двух сторон: φ10 резьба M8×1.25 сквозное отверстие: φ6.5	20	7.5	6.5	52	40	一	16	14	21.3	16
50	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	62	48	一	20	17	30	20
63	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	75	60	一	20	17	28.7	20
80	PT3/8	С двух сторон: φ14 резьба M12×1.75 сквозное отверстие: φ9.2	25	10.5	10	94	74	一	25	22	36	26
100	PT3/8	С двух сторон: φ17.5 резьба M14×2 сквозное отверстие: φ11.3	30	13	10	114	90	一	32	27	35	26
