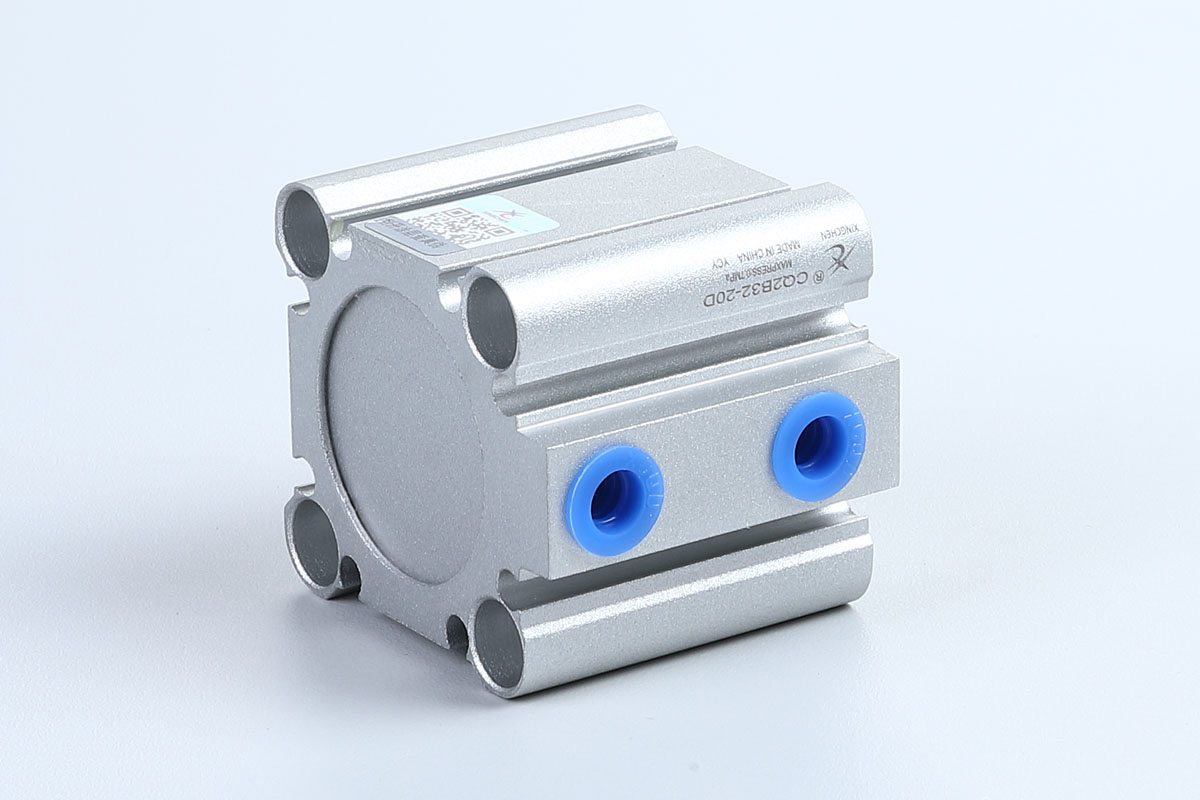

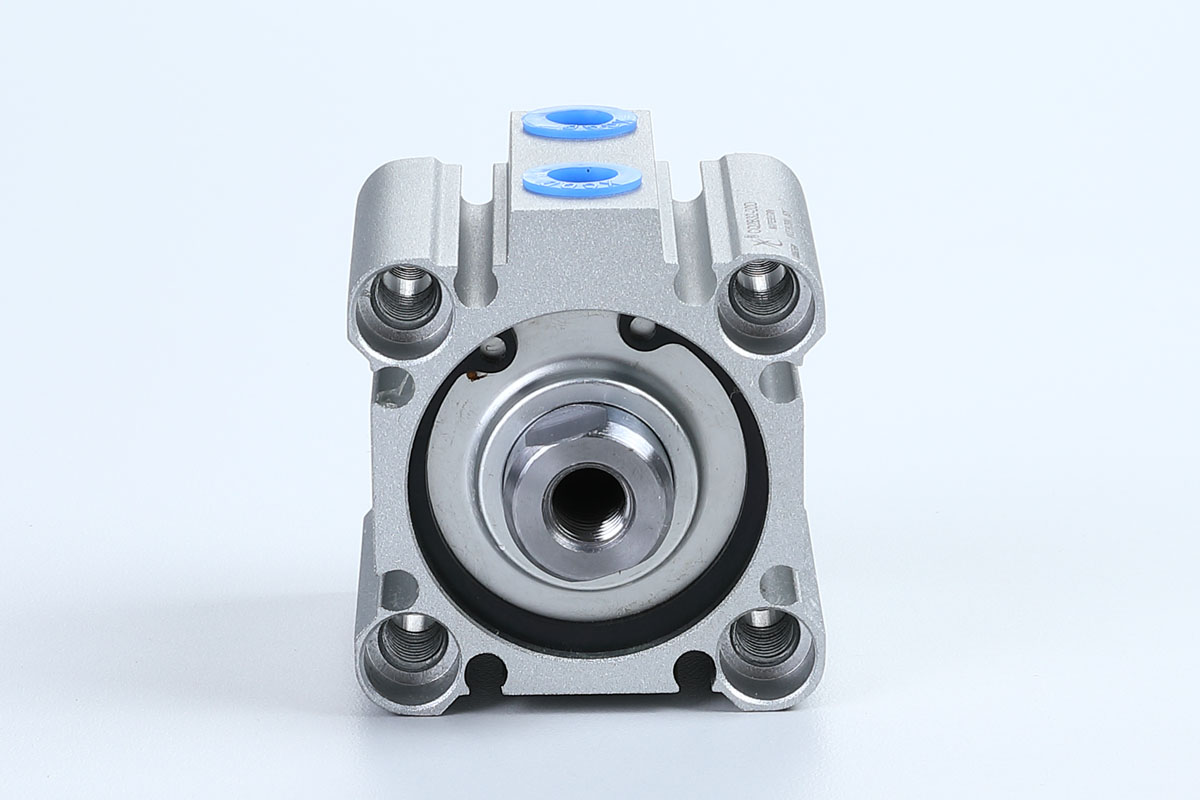

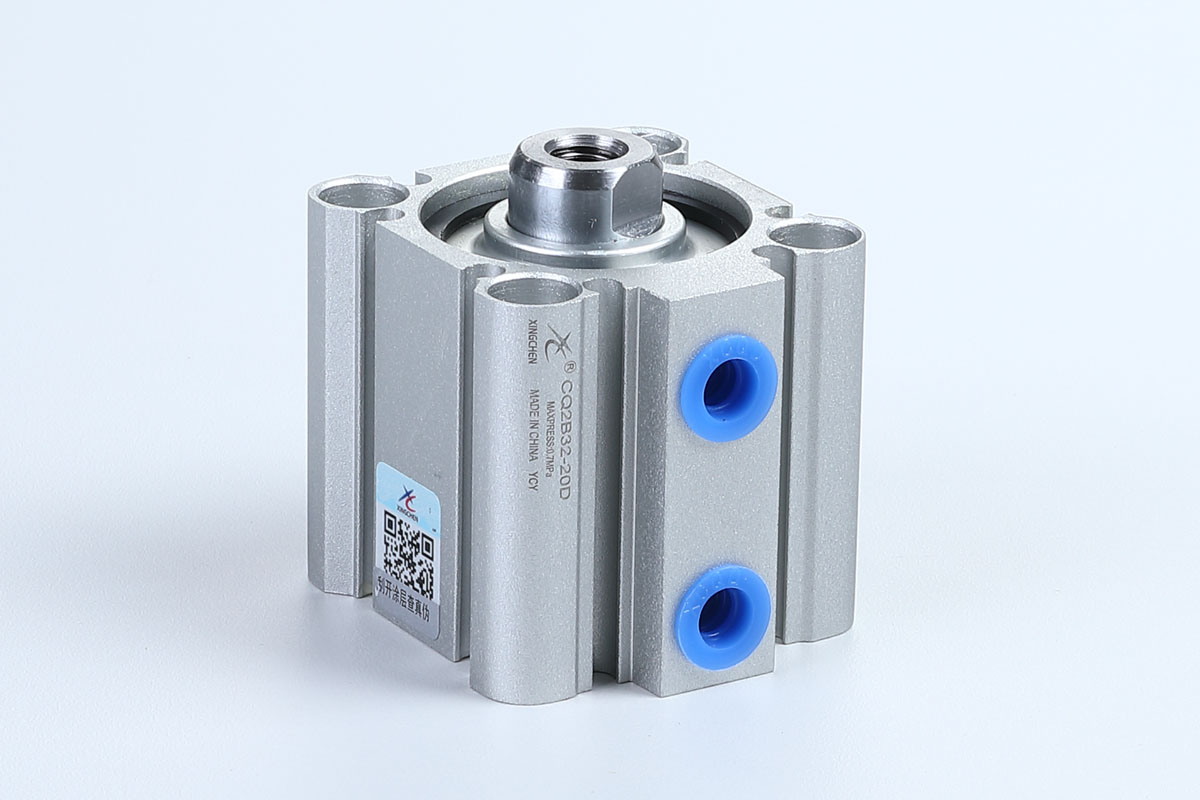

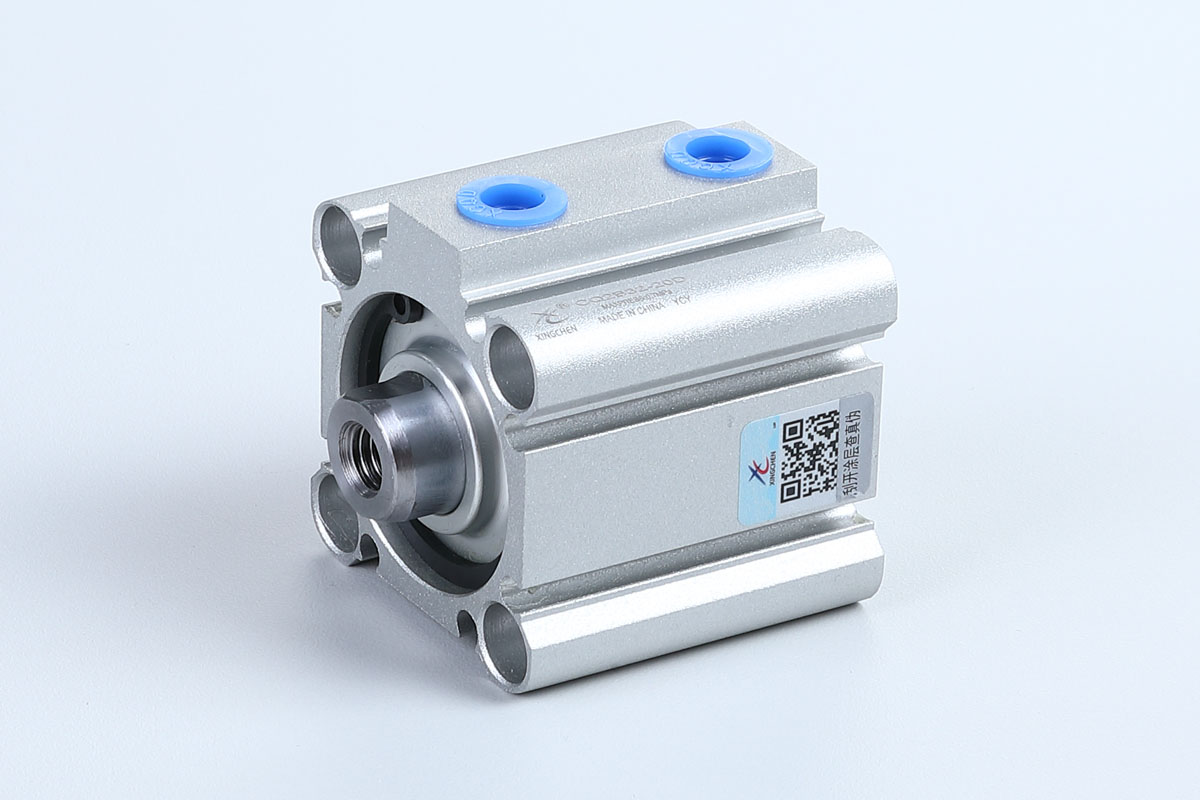

Обозначение модели
| CQ2 | B | 40 | 50 | D | M | |
| Код серии CQ2: без магнита CDQ2:с магнитом CDQ2W: двойной стержень CQ2K: невращающийся стержень CQ2KW: невращающийся стержень и двойной стержень | Тип монтажа A: отверстие для винта B:сквозное отверстие D:double clevis F:rod side фланец G:head фланец L:тип стопы LC: компактная стопа | Диаметр цилиндра (мм) 12,16,20,25, 32,40,50,63, 80,100 | Ход (мм) 5,10,15,20,25, 30,35,40,45, 50,75,100 | Регулируемый ход (мм) | Схема действия D:двухстороннего действия S: с одноразовым действием (пружинный подтягивающий механизм) Т: однодействие (пружинное выталкивание) | Option без маркировки:внутренняя резьба rod M:наружная резьба rod C:с буфером F:с боссом на голове |
Диаметр:125,140,160,180,200mm
Стандартные характеристики
| Диаметр цилиндра (мм) | 32 | 40 | 50 | 63 | 80 | 100 |
| Используемая жидкость | Авиация | |||||
| Режим работы | Двойное действие | |||||
| Диапазон давления | 0.05~1.0MPa | |||||
| Температура окружающей среды и жидкости | С магнитным переключателем: -10°C~+60°C, без магнитного переключателя: -10°C~+70°C. | |||||
| Резьба концов стержня | Внутренний поток (стандартный), внешний поток (опционально) | |||||
| Скорость поршня | 50~500mm/s | |||||
| Cushioning | Стандартная резиновая подушка | |||||
| Ход tolerance (mm) | +1.4 0 | |||||
| *Кормовое масло | Не требуется | |||||
| Форма установки | Отверстия для винтов на обоих концах (стандартно) | |||||
| Калибр трубы Rc | 1-8 | 1-4 | 3-8 | |||
| *Если требуется смазка, используйте масло Turbine 1 ISOVG32。 | ||||||
Пример заказа
①Требуемый диаметр цилиндра:32, ход:125, двойного действия со встроенным магнитным кольцом, внутренняя резьба at both ends, наружная pattern at ends, резиновый демпфер. Правильная модель:CDQ2A32-125DCM
Варианты хода и магнитного датчика
| Диаметр цилиндра (мм) | Standard Ход (mm) | Модели магнитных датчиков | ||
| Установка путей | Прямая установка | |||
| 32 | 125,150, 175,200, 250,300 | A73 | M9N M9P M9B | |
| 40 | ||||
| 50 | ||||
| 63 | ||||
| 80 | ||||
| 100 | ||||
| *Характеристики и характеристики магнитных переключателей можно найти в серии магнитных переключателей. Модель монтажной детали — BQ-2.*Символы длины провода: без символа -0,5 м, L-3m. Example: A73, A73L. | ||||
Чертеж внешних размеров (мм)
●Наружная резьба конца штока
| Диаметр цилиндра (мм) | C | H | L | X |
| 32 | 20.5 | M14×1.5 | 38.5 | 23.5 |
| 40 | 20.5 | M14×1.5 | 38.5 | 23.5 |
| 50 | 26 | M18×1.5 | 43.5 | 28.5 |
| 63 | 26 | M18×1.5 | 43.5 | 28.5 |
| 80 | 32.5 | M22×1.5 | 53.5 | 35.5 |
| 100 | 32.5 | M26×1.5 | 53.5 | 35.5 |
