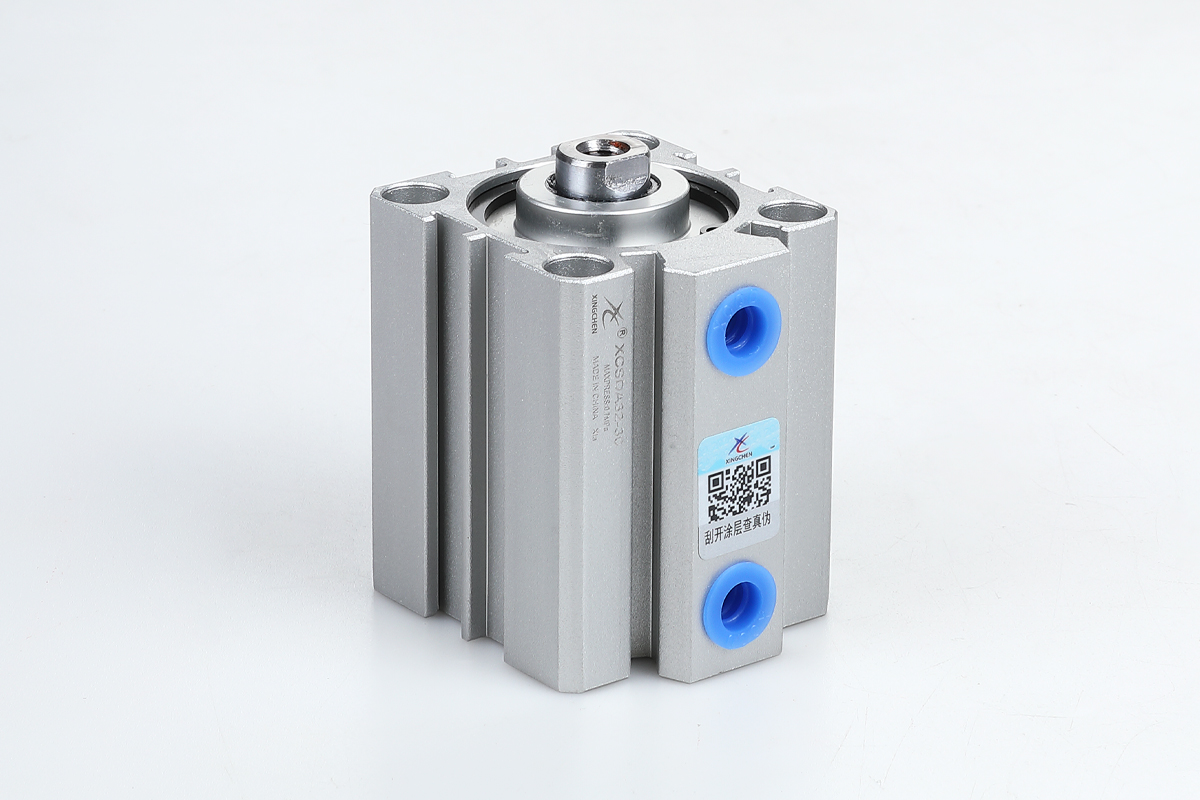

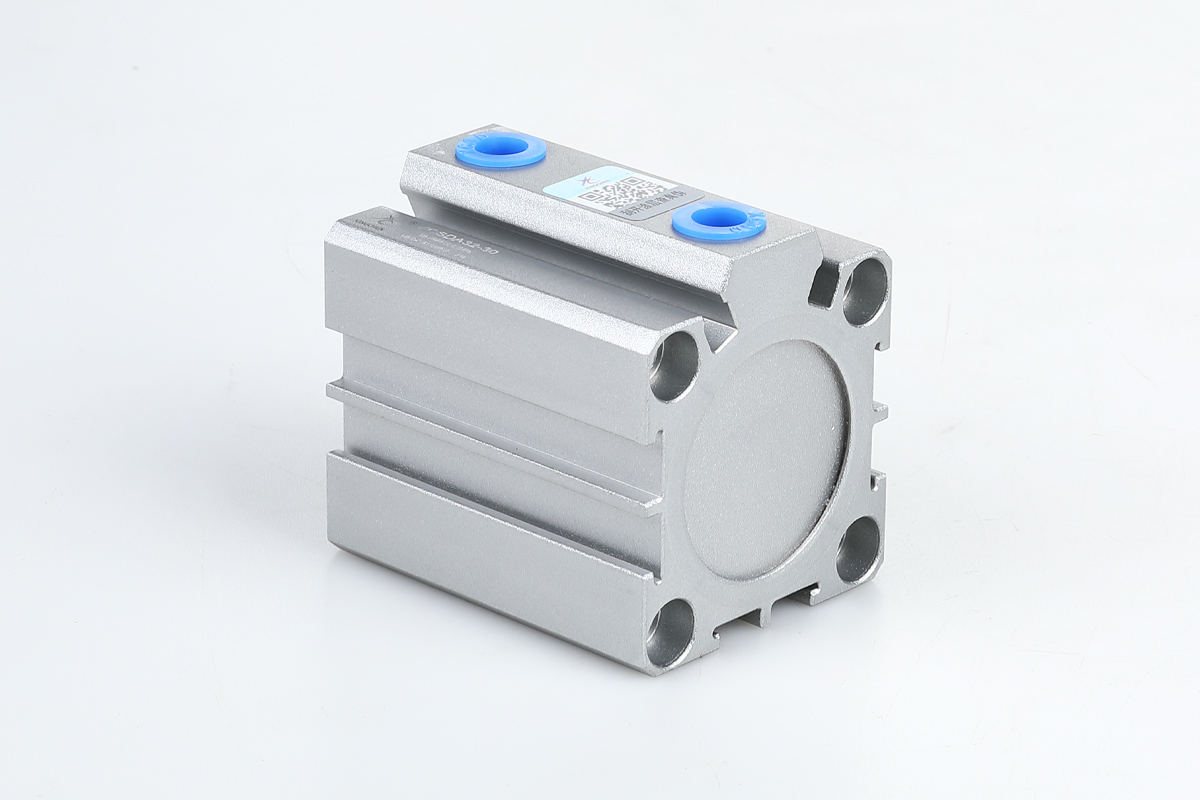

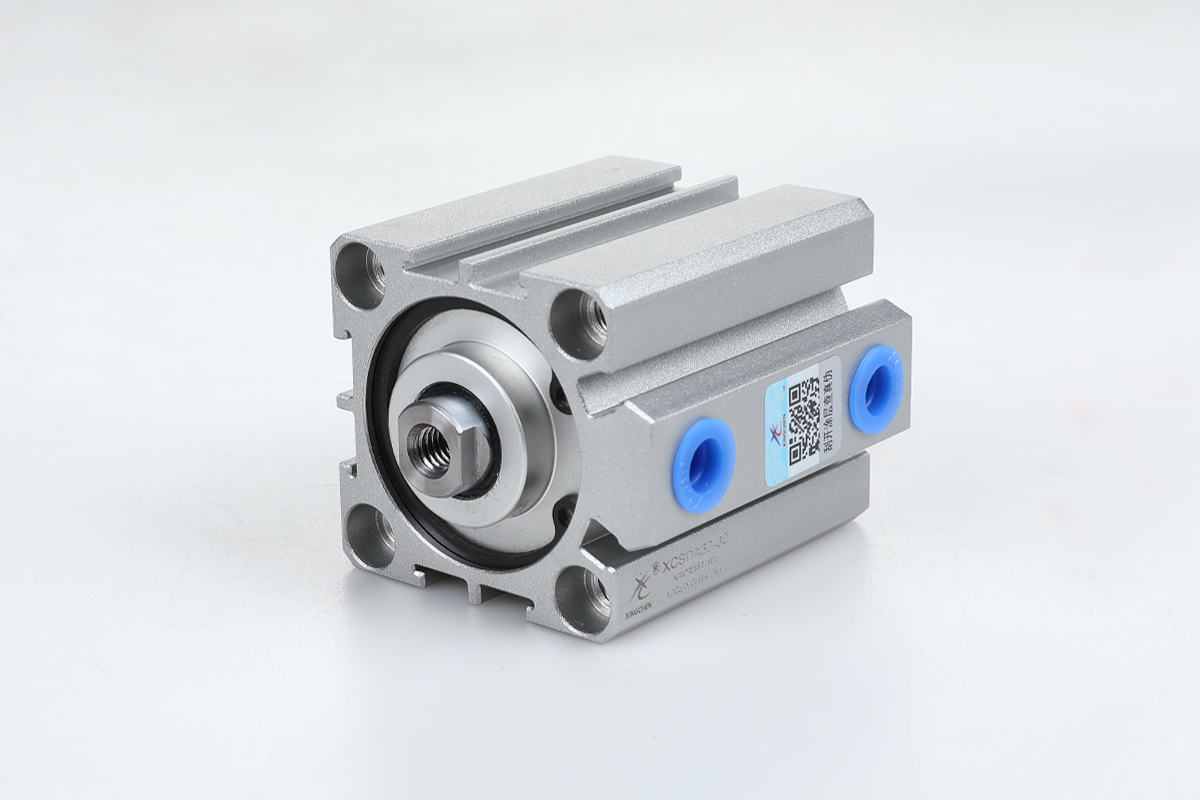

Компактный цилиндр серии SDA, SSA, STA (Φ12~Φ100)

Код продукта

XCSDA	20	30	10	S	B
Код серии XC:корпоративный код XCSDA:двухстороннего действия XCSSA: одностороннего действия (пружинное выталкивание) XCSTA:одностороннего действия (пружинное втягивание) XCSDAD:двойной шток и двухстороннее действие XCSDAJ:двухстороннего действия с регулируемым ходом XCSDAT:двухстороннего действия, свободный монтаж XCSDAW:двухстороннего действия, многопозиционный, с двойным штоком	Диаметр цилиндра (мм)：12,16,20,25,32, 40,50,63,80,100	Ход (мм)：5,10,15,20,25,30, 35,40,45,50,55, 60,65,70,75,80, 85,90,100,110, 120,130	Регулируемый ход (мм)：10,20,30,40, 50,70,100	S:с магнитом	Резьба штока без маркировки:internal Тема B:наружная резьба N:без резьбы

Стандартные характеристики

Диаметр ( mm )

12

16

20

25

32

40

50

63

80

100

Формы движения

Двойной тип действия

Одинарный выталкивающий тип Тип введения с одним действием

–

Рабочая среда

Авиация

Диапазон давления kgf/cm²

Двойной тип действия

1~9

Одинарное действие

2~9

Гарантированное сопротивление давлению kgf/см²

13.5

Рабочий температурный диапазон °C

-5~70

Диапазон скоростей mm/s

Тип с двойным действием

30~500

Одноактные

50~500

Тип буфера

Аварийная подушка

Диаметр трубки

M5×0.8

PT1/8

PT1/4

PT3/8

Ход

Диаметр цилиндра (мм)			Standard Ход(mm)	Максимальный ход поршня	Allowed Ход
12  16	Продолжить действие	Magnetized	5101520253035404550	50	70
		Немагнитные	51015202530354045505560	60	80
	Одинарное действие		51015202530	30
20	Продолжить действие	Magnetized	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90	90	130
		Немагнитные	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90 95 100	100	140
	Одинарное действие		5 10 15 20 25 30	30	–
25 32 40 50 63	Продолжить действие	Magnetized	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90 95 100 110 120	120	150
		Немагнитные	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90 95 100 110 120 130	130	160
	Одинарное действие		5  10  15  20  25  30	30	–
80 100	Продолжить действие	Magnetized	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90 95 100 110 120	120	150
		Немагнитные	5 10 15 20 25 30 35 40 45 50 55  60 65 70 75 80 85 90 95 100 110 120 130	130	160

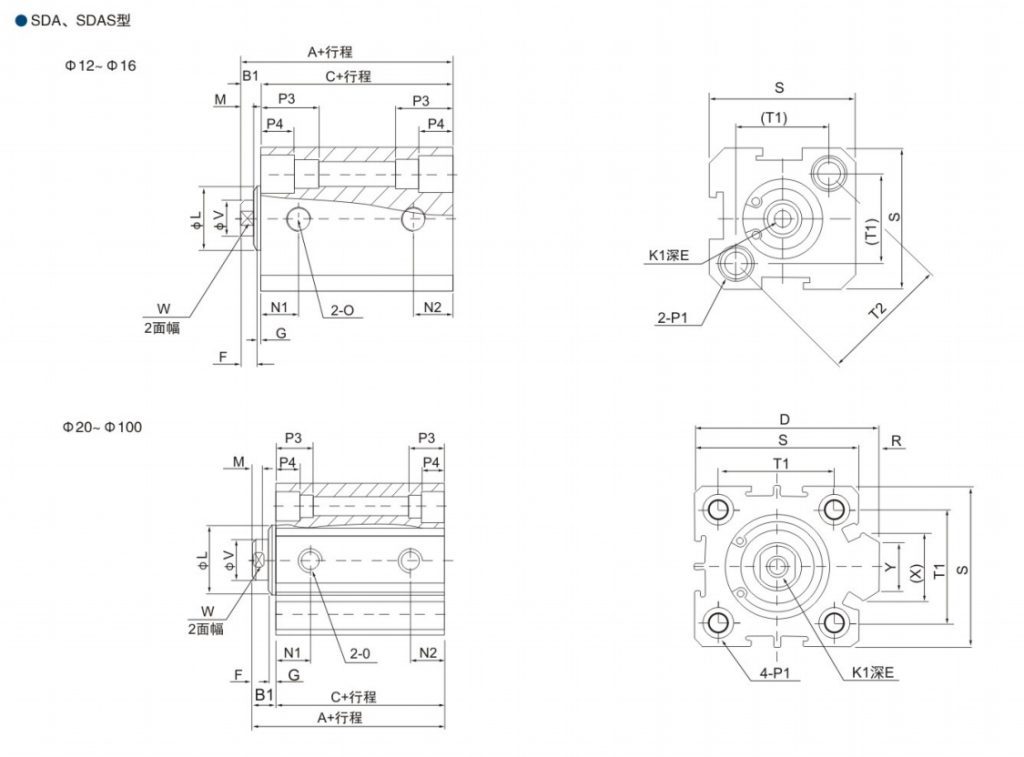

Чертеж внешних размеров (мм)

● SDA、SDAS

Модель	Стандарт		Магнитные		B1	D	E	F	G	K1	L	M	N1			N2
Диаметр	A	C	A	C									St=5		St>5	St=5	St>5
12	22	17	32	27	5	–	6	4	1	M3×0.5	10.2	3	7.5			5
16	24	18.5	34	28.5	5.5	–	6	4	1.5	M3×0.5	11	3	8			5.5
20	25	19.5	35	29.5	5.5	36	8	4	1.5	M4×0.7	13	3	9			5.5
25	27	21	37	31	6	42	10	4	2	M5×0.8	17	3	9.2			5.5
32	31.5	24.5	41.5	34.5	7	50	12	4	3	M6×1	22	3	9			6.5	9
40	33	26	43	36	7	58.5	12	4	3	M8×1.25	28	3	9.5			7.5
50	37	28	47	38	9	71.5	15	5	4	M10×1.5	38	3	8	10.5		8	10.5
63	41	32	51	42	9	84.5	15	5	4	M10×1.5	40	3	9.5	12		9.5	11
80	52	41	62	51	11	104	20	6	5	M14×1.5	45	4	11.5	14.5		11.5	14.5
100	63	51	73	61	12	124	20	7	5	M18×1.5	55	4	16	20.5		16	20.5

Диаметр	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	25	16.3	23	6	5		–
16	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	29	19.8	28	6	5		–
20	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	14	4.5	2	34	24	–	8	6	11.3	10
25	M5×0.8	С двух сторон: φ8.2 резьба M6×1.0 сквозное отверстие: φ4.6	15	5.5	2	40	28	–	10	8	12	10
32	PT1/8	С двух сторон: φ8.2резьба M6×1.0 through hole: φ4.6	16	5.5	6	44	34	–	12	10	18.3	15
40	PT1/8	С двух сторон: φ10 резьба M8×1.25 сквозное отверстие: φ6.5	20	7.5	6.5	52	40	–	16	14	21.3	16
50	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	62	48	–	20	17	30	20
63	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	75	60	–	20	17	28.7	20
80	PT3/8	С двух сторон: φ14 резьба M12×1.75 сквозное отверстие: φ9.2	25	10.5	10	94	74	–	25	22	36	26
100	PT3/8	С двух сторон: φ17.5 резьба M14×2 сквозное отверстие: φ11.3	30	13	10	114	90	–	32	27	35	26

● SSA, SSAS

Модель	Без магнита				С магнитом				B1	D	E	F	G	K1	L	M	N1
Диаметр	A		C		A		C
Ход	≤10	>10	≤10	>10	≤10	>10	≤10	>10
12	32	42	27	37	42	52	37	47	5		6	4	1	M3×0.5	10.2	3	7.5
16	34	44	28.5	38.5	44	54	38.5	48.5	5.5		6	4	1.5	M3×0.5	11	3	8
20	35	45	29.5	39.5	45	55	39.5	49.5	5.5	36	8	4	1.5	M4×0.7	13	3	9
25	37	47	31	41	47	57	41	51	6	42	10	4	2	M5×0.8	17	3	9.2
32	41.5	51.5	34.5	44.5	51.5	61.5	44.5	54.5	7	50	12	4	3	M6×1	22	3	9
40	43	53	36	46	53	63	46	56	7	58.5	12	4	3	M8×1.25	28	3	9.5
50	47	57	38	48	57	67	48	58	9	71.5	15	5	4	M10×1.5	38	3	10.5
63	51	61	42	52	61	71	52	62	9	84.5	15	5	4	M10×1.5	40	3	12

Диаметр	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	25	16.2	23	6	5	–	–
16	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	29	19.8	28	6	5	–	–
20	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	14	4.5	2	34	24	–	8	6	11.3	10
25	M5×0.8	С двух сторон: φ8.2 резьба M6×1.0 сквозное отверстие: φ4.6	15	5.5	2	40	28	–	10	8	12	10
32	PT1/8	С двух сторон: φ8.2резьба M6×1.0 through hole: φ4.6	16	5.5	6	44	34	–	12	10	18.3	15
40	PT1/8	С двух сторон: φ10 резьба M8×1.25 сквозное отверстие: φ6.5	20	7.5	6.5	52	40	–	16	14	21.3	16
50	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	62	48	–	20	17	30	20
63	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	75	60	–	20	17	28.7	20

● STA, STAS

Модель	Без магнита				С магнитом				B1	D	E	F	G	K1	L	M	N2
Диаметр	A		C		A		C
Ход	≤10	>10	≤10	>10	≤10	>10	≤10	>10
12	32	42	27	37	42	52	37	47	5	–	6	4	1	M3×0.5	10.2	3	5
16	34	44	28.5	38.5	44	54	38.5	48.5	5.5	–	6	4	1.5	M3×0.5	11	3	5.5
20	35	45	29.5	39.5	45	55	39.5	49.5	5.5	36	8	4	1.5	M4×0.7	13	3	5.5
25	37	47	31	41	47	57	41	51	6	42	10	4	2	M5×0.8	17	3	5.5
32	41.5	51.5	34.5	44.5	51.5	61.5	44.5	54.5	7	50	12	4	3	M6×1	22	3	9
40	43	53	36	46	53	63	46	56	7	58.5	12	4	3	M8×1.25	28	3	7.5
50	47	57	38	48	57	67	48	58	9	71.5	15	5	4	M10×1.5	38	3	10.5
63	51	61	42	52	61	71	52	62	9	84.5	15	5	4	M10×1.5	40	3	11

Диаметр	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	25	16.2	23	6	5	–	–
16	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	12	4.5	–	29	19.8	28	6	5	–	–
20	M5×0.8	С двух сторон: φ6.5 резьба M5×0.8 сквозное отверстие: φ4.2	14	4.5	2	34	24	–	8	6	11.3	10
25	M5×0.8	С двух сторон: φ8.2 резьба M6×1.0 сквозное отверстие: φ4.6	15	5.5	2	40	28	–	10	8	12	10
32	PT1/8	С двух сторон: φ8.2резьба M6×1.0 сквозное отверстие: φ4.6	16	5.5	6	44	34	–	12	10	18.3	15
40	PT1/8	С двух сторон: φ10 резьба M8×1.25 сквозное отверстие: φ6.5	20	7.5	6.5	52	40	–	16	14	21.3	16
50	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	62	48	–	20	17	30	20
63	PT1/4	С двух сторон: φ11 резьба M8×1.25 сквозное отверстие: φ6.5	25	8.5	9.5	75	60	–	20	17	28.7	20

Размеры наружной резьбы

Диаметр	B2	E	F	G	H	1	J	K2	L	M	V	W
12	17	16	4	1	10	8	4	M5×0.8	10.2	3	6	5
16	17.5	16	4	1.5	10	8	4	M5×0.8	11	3	6	5
20	20.5	19	4	1.5	13	10	5	M6×1.0	13	3	8	6
25	23	21	4	2	15	12	6	M8×1.25	17	3	10	8
32	25	22	4	3	15	17	6	M10×1.25	22	3	12	10
40	35	32	4	3	25	19	8	M14×1.5	28	3	16	14
50	37	33	5	4	25	27	11	M18×1.5	38	3	20	17
63	37	33	5	4	25	27	11	M18×1.5	40	3	20	17
80	44	39	6	5	30	32	13	M22×1.5	45	4	25	22
100	50	45	7	5	35	36	13	M26×1.5	55	4	32	27
