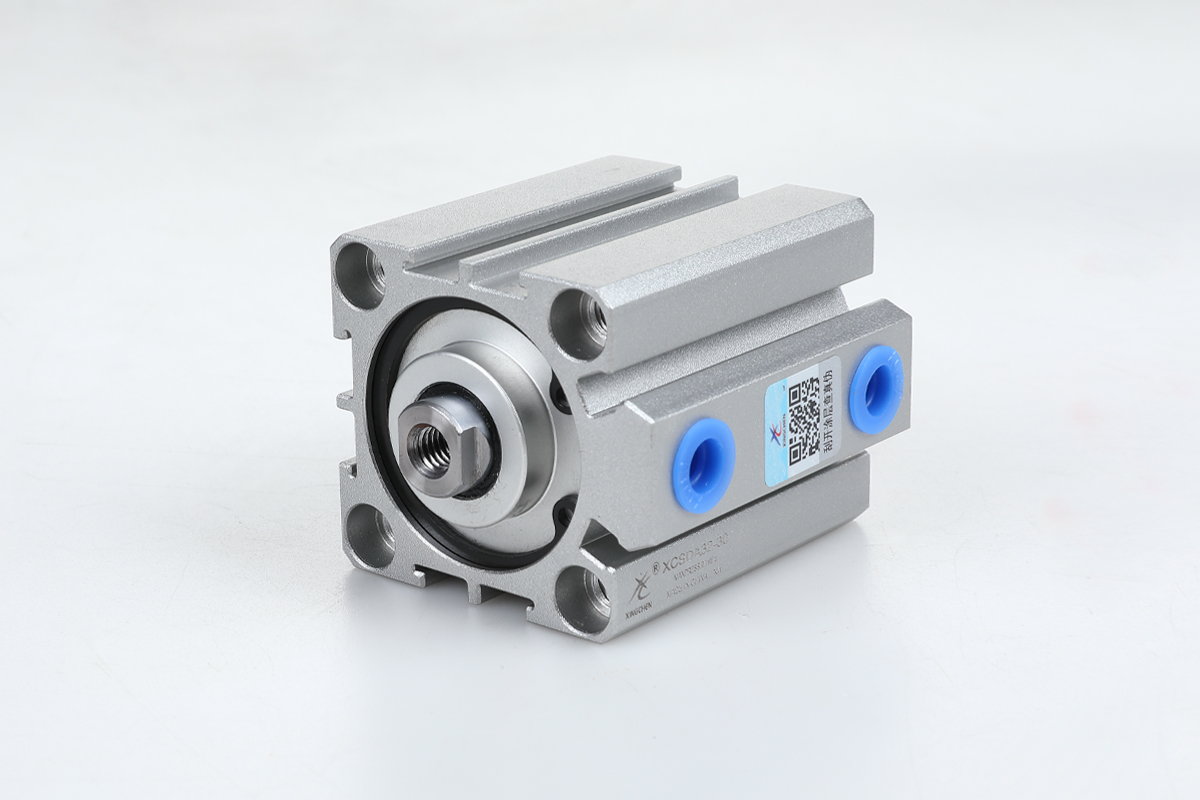

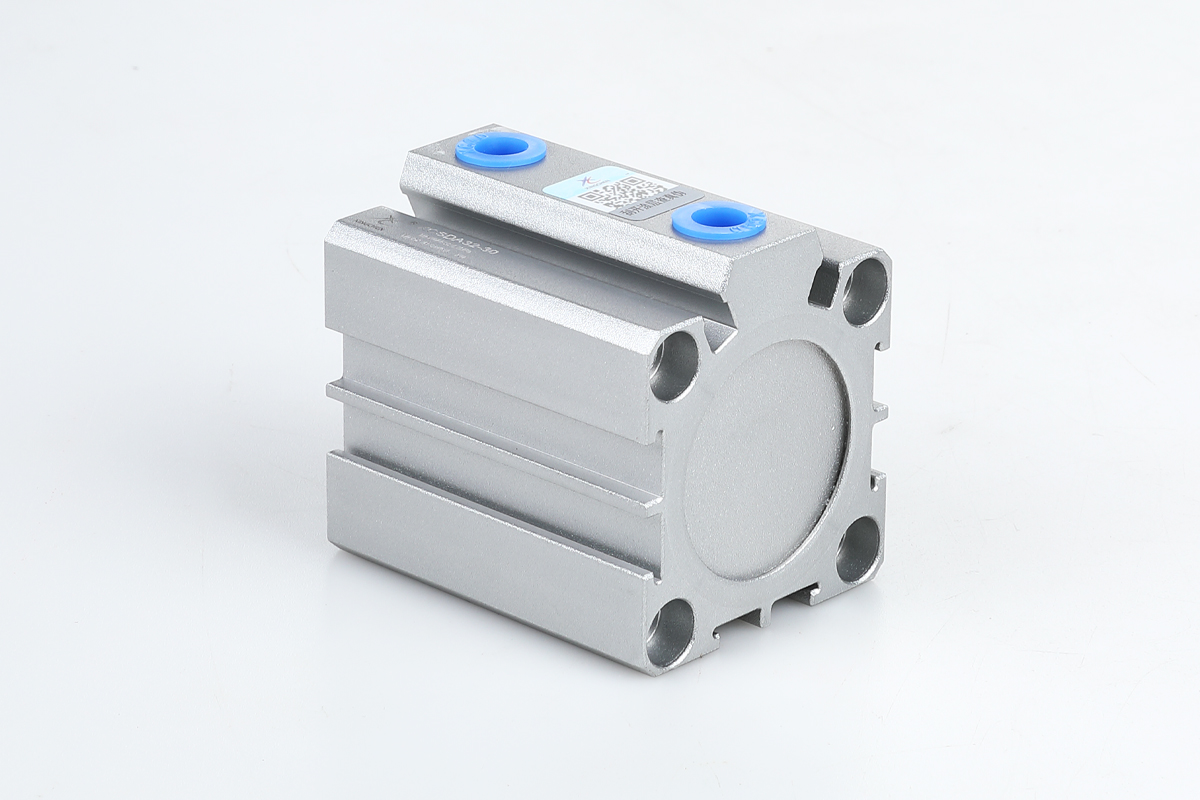

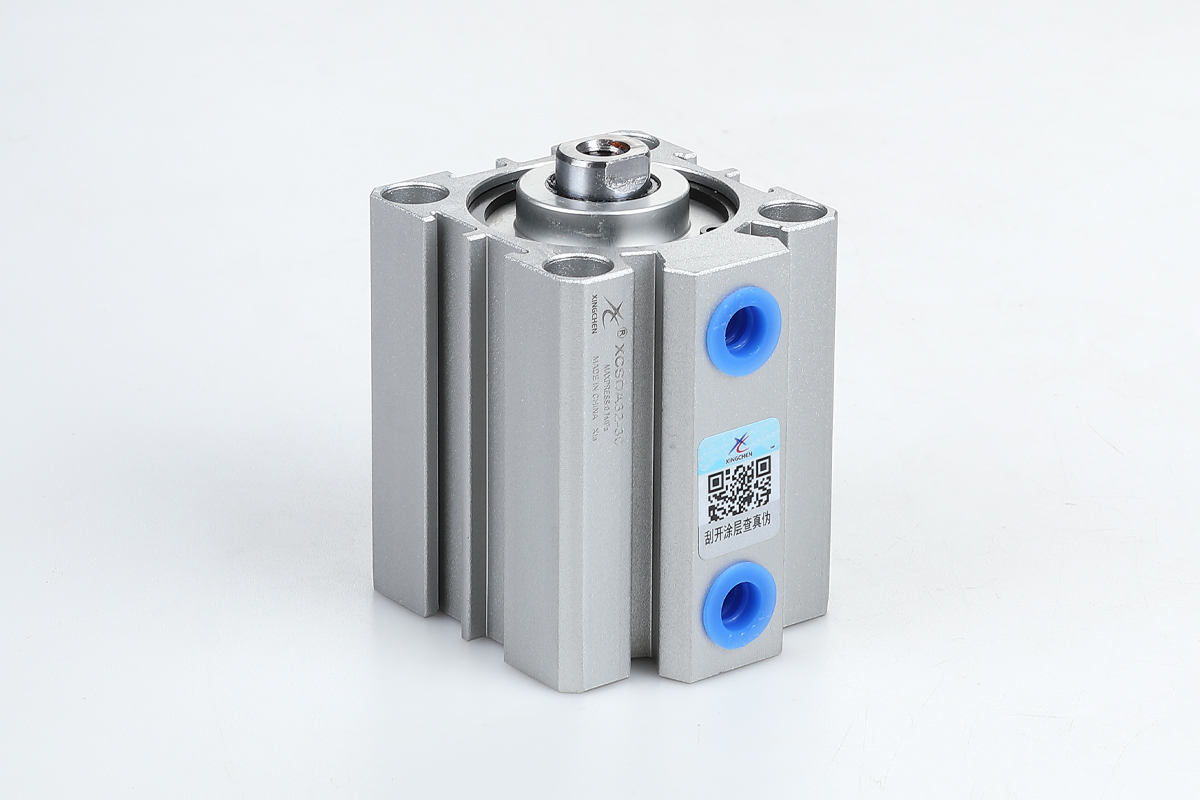

Компактные цилиндры серии SDAW (Ф12~Ф100)

Код продукта

XCSDA	20	30	10	S	B
Код серии XC: корпоративный код XCSDA: двойное действие XCSSA: однодействующий (пружинный выход) XCSTA: однодейственная (пружинная подтяжка) XCSDAD: двойные и двойные штанги XCSDAJ: двойной и регулируемый ход поршня XCSDAT: двойное и свободное крепление XCSDAW: двойной и многопозиционный, двойной стержень	Скучно(мм) 12,16,20,25,32,40,50,63,80,100	Stroke(мм) 5,10,15,20,25,30,35,40,45,50,55,60,65,70,75,80,85,90,100,110,120,130	Регулируемый ход хода(мм) 10,20,30,40,50,70,100	S:с магнитом	Резьба для стержня Unmarked:Внутренний поток B: внешний поток N:не-ниток

Пример порядка

(1) Чтобы заказать двухосевой цилиндр с диаметром цилиндра 20 мм, ходом 1 30 мм, ходом 2 10 мм с магнитами и поршневым шатуном с внешними зубьями, правильный код порядка: SDAWS-20X30X10-B.

(2) Чтобы заказать двухпозиционный, многопозиционный, ультратонкий цилиндр с диаметром цилиндра 63 мм, ходом поршня 35 мм, ходом 10 мм 2, без магнитов и беззубым поршневым стержнем, используйте правильный код порядка: SDAW-63X35X10-N.

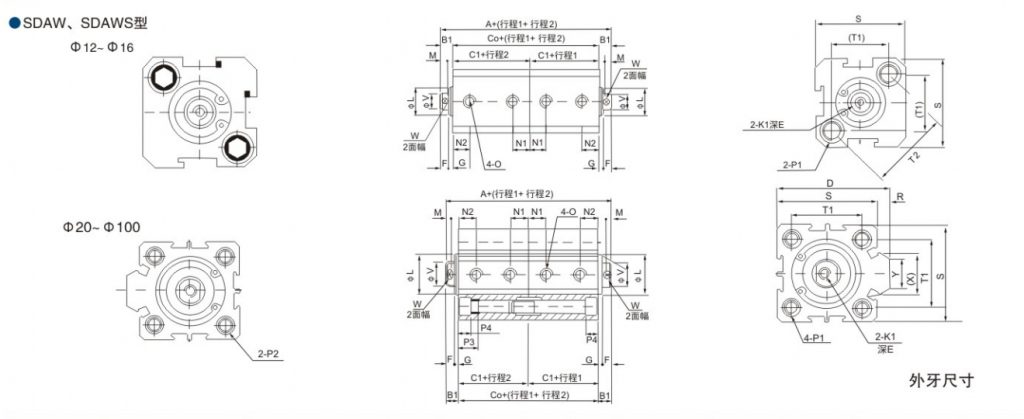

Внешний размерный рисунок (мм)

Модель	Не магнитный			Прикреплённый магнит			B1	D	E	F	G	K1	L	M	N1		N2
Бура	A	CO	C1	A	CO	C1									S=5     S>5		S=5    S>5
12	44	34	17	64	54	27	5	一	6	4	1	M3×0.5	10.2	3	5		7.5
16	48	37	18.5	68	57	28.5	5.5	一	6	4	1.5	M3×0.5	11	3	5.5		8
20	50	39	19.5	70	59	29.5	5.5	36	8	4	1.5	M4×0.7	13	3	5.5		9
25	54	42	21	74	62	31	6	42	10	4	2	M5×0.8	17	3	5.5		9.2
32	63	49	24.5	83	69	34.5	7	50	12	4	3	M6×1	22	3	6.5	9	9
40	66	52	26	86	72	36	7	58.5	12	4	3	M8×1.25	28	3	7.5		9.5
50	74	56	28	94	76	38	9	71.5	15	5	4	M10×1.5	38	3	8	10.5	8	10.5
63	82	64	32	102	84	42	9	84.5	15	5	4	M10×1.5	40	3	9.5	11	9.5	12

80104824112410251111042065M14×1.545411.514.511.514.51001261025114612261121242075M18×1.55541620.51620.5

Бура	O	P1	P2	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	φ6,5 зубца M5×0,8 сквозное отверстие: φ4,2	一	12	4.5		25	16.2	23	6	5	一	一
16	M5×0.8	φ6,5 зубца M5×0,8 сквозное отверстие: φ4,2	一	12	4.5		29	19.8	28	6	5	一	一
20	M5×0.8	Двусторонние: φ6,5 зубьев M5×0,8 сквозное отверстие: φ4,2	Двусторонняя: φ6,5 сквозное отверстие: φ5,2	14	4.5	2	34	24	一	8	6	11.3	10
25	M5×0.8	Двусторонние: φ8,2 зубья M6×1,0 сквозное отверстие: φ4,6	Двусторонняя: φ8,2 сквозное отверстие: φ6,2	15	5.5	2	40	28	一	10	8	12	10
32	PT1/8	Двусторонние: φ8,2 зубья M6×1,0 сквозное отверстие: φ4,6	Двусторонняя: φ8,2 сквозное отверстие: φ6,2	16	5.5	6	44	34	一	12	10	18.3	15
40	PT1/8	Двусторонние: φ10 зубьев M8×1.25 сквозное отверстие: φ6.5	Двусторонняя: φ10 сквозное отверстие: φ8.2	20	7.5	6.5	52	40	一	16	14	21.3	16
50	PT1/4	Двусторонние: φ11 зубьев M8×1,25 сквозное отверстие: φ6,5	Двусторонний: φ11 сквозное отверстие: φ8,5	25	8.5	9.5	62	48	一	20	17	30	20

63PT1/4Двусторонние: φ11 зубьев M8×1,25 сквозное отверстие: φ6,5Двусторонний: φ11 сквозное отверстие: φ8,5258.59.57560一201728.72080PT3/8Двусторонняя: φ14 зубьев M12×1,75 сквозное отверстие: φ9,2Двусторонняя: φ14 сквозное отверстие: φ12.32510.5109474一25223626100PT3/8Двусторонние: φ17,5 зубья M14×2 сквозное отверстие: φ11,3Двусторонняя: φ17,5 сквозное отверстие: φ14,230131011490一32273526
