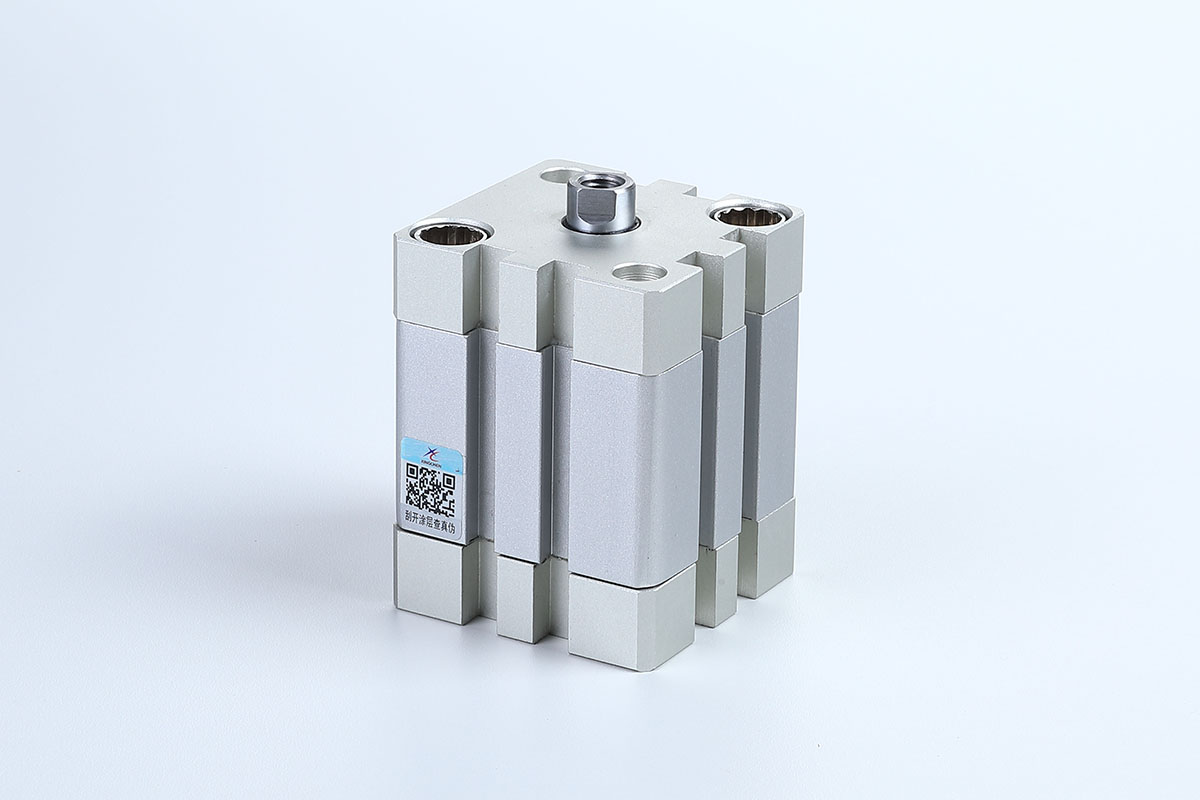

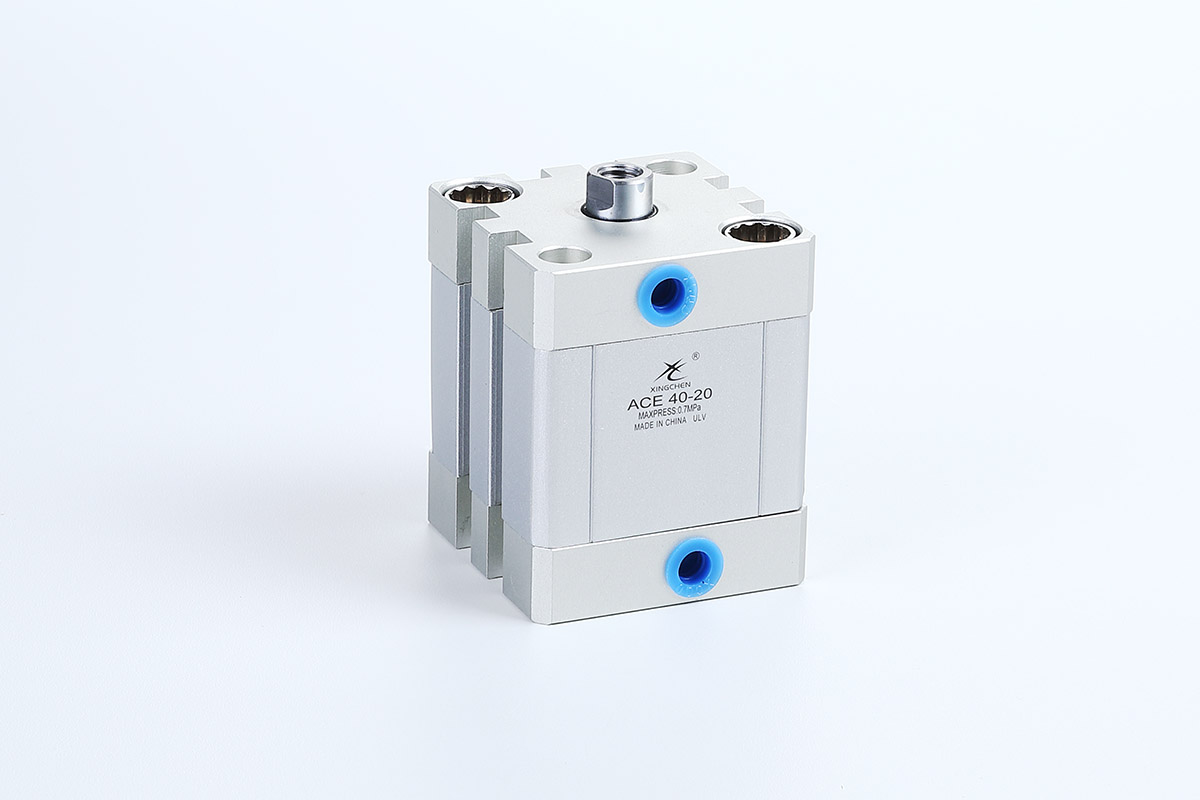

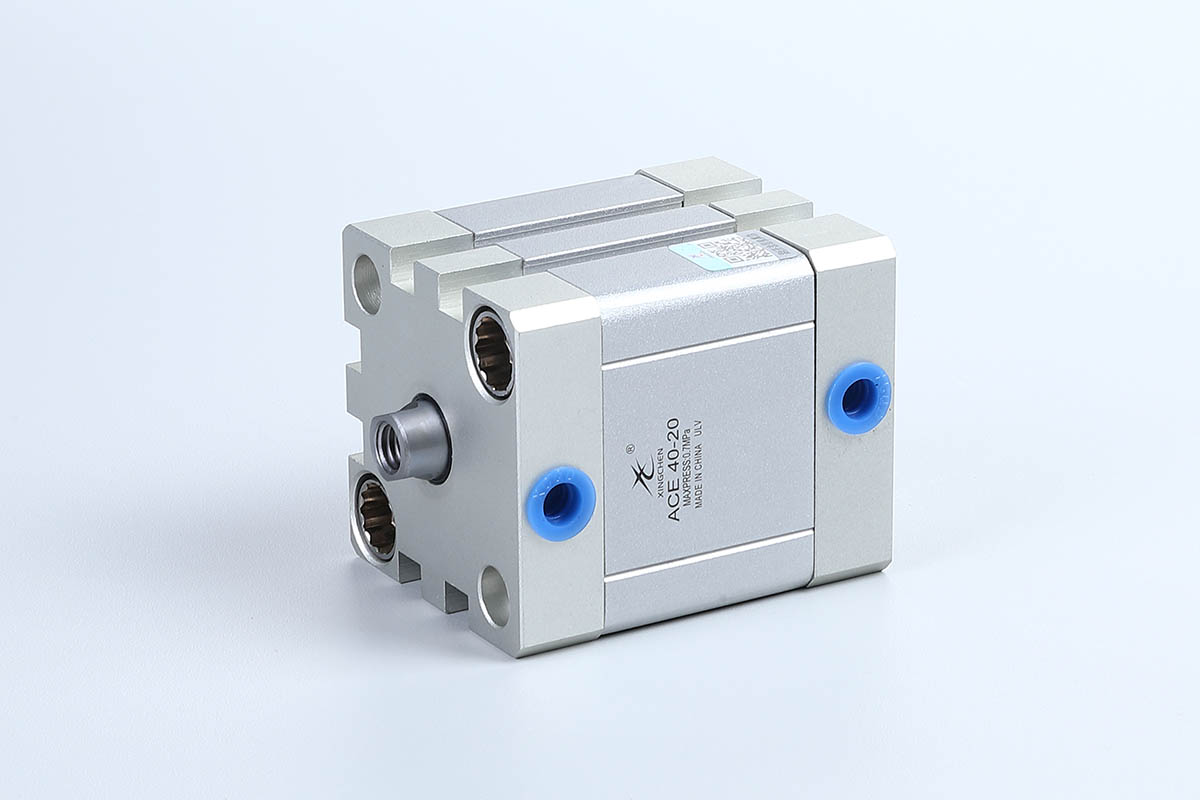

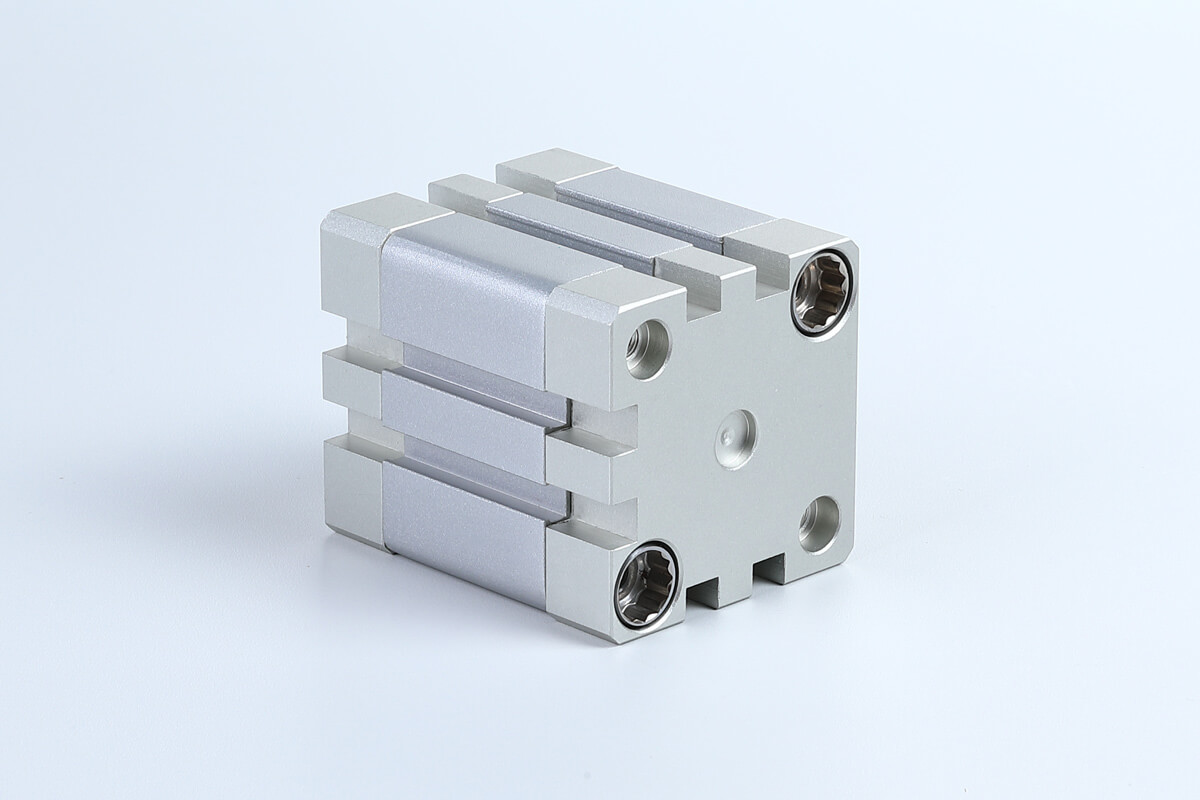

Код продукта
| XCACE | 20 | 30 | 10 | S | B | FA |
| Код серии XC:корпоративный код XCACE:двухстороннего действия XCASE: Одиночное действие (пружинное выталкивание) XCACE:одностороннего действия (пружинное втягивание) XCACED:двойной шток и двухстороннее действие XCACEJ:двойной шток и двухстороннее действие с регулируемым ходом XCTACE:двухстороннего действия&с направляющим штоком XCTACE D:двойной шток и двухстороннее действие&с направляющим штоком | Диаметр цилиндра (мм): 12,16,20,25, 32,40,50,63, 80,100,125 | Ход (мм): 5,10,15,20, 25,30,35,40, 45,50,75,100, 110,120,125, 150,160,175, 200,225, 250,275,300 | Регулируемый ход (мм): 10,20,30,40, 50,75,100 | S:с магнитом | Резьба штока без маркировки:внутренняя резьба B:наружная резьба | Монтаж Тип без маркировки:standard тип FA:above фланец FB:back фланец CA:singe Клевис база CB:двойной Кливис Бейс |
Стандартные характеристики
| Диаметр цилиндра (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | ||
| Тип действия | Тип с двойным действием | ||||||||||||
| Однодейный экструзионный тип, тип введения с одним действием | |||||||||||||
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | ||||||||||||
| Рабочее давление Диапазон давления | Тип с двойным действием | 0,1~1,0 МПа (15~145 psi) | |||||||||||
| Одноактные | 0,2~1,0 МПа (28~145 psi) | ||||||||||||
| Гарантированное сопротивление давлению | 1,5 МПа (215 psi) | ||||||||||||
| Рабочая температура °C | -20~80 | ||||||||||||
| Диапазон рабочих скоростей в мм/с | Двойной тип действия: 30~500 Одиночный тип: 50~500 | ||||||||||||
| Ход Tolerance Range | Ход ≤100+6° Ход >100+65 | ||||||||||||
| Тип буфера | Аварийная подушка | ||||||||||||
| Калибр трубы (1) | M5×0.8 | G1/8 | G1/4 | ||||||||||
Варианты хода и магнитного датчика
| Диаметр цилиндра (мм) | Standard Ход (мм) | Максимальный ход поршня | ||
| Обычный тип | Продолжить действие | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 | 150 | ||
| 3240 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | ||
| 5063 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | ||
| 80100125 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | ||
| Одинарное действие | 12 | 5 10 | 10 | |
| 16~100 | 5 10 15 20 25 | 25 | ||
| Тип направляющего стержня | Продолжить действие | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 2025 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 3240 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 5063 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 80100 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||

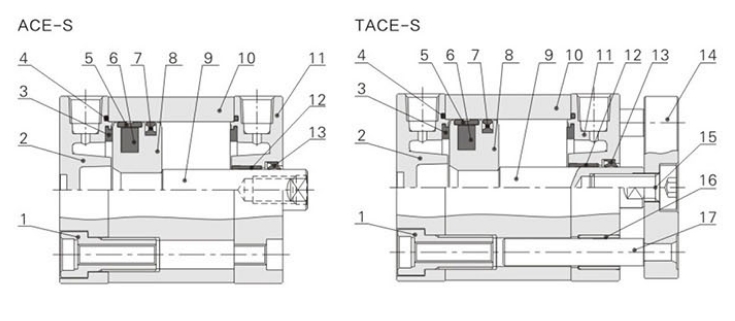

Внутренняя структура
| Серийный номер | Name | Материал |
| 1 | Screws | Углеродистая сталь |
| 2 | Задняя обложка | Алюминиевый сплав |
| 3 | Колодка бампера (кольцо) | TPU |
| 4 | O-Ring | NBR |
| 5 | Износостойкие кольца | Нет (φ12~20) восьми износостойких материалов (другие) |
| 6 | Magnet | Спеченный железный бор рубидия (Φ12~20)Восемь пластиковых (прочие) |
| 7 | Уплотнительное кольцо поршня | NBR |
| 8 | Piston | Алюминиевый сплав |
| 9 | Поршневой шатун | S45C |
| 10 | Body | Алюминиевый сплав |
| 11 | Передняя обложка | Алюминиевый сплав |
| 12 | Bushing | Нет(Φ12~25)\Износостойкий материал(Другое) |
| 13 | Сердечник шахты | NBR |
| 14 | Лицевой панель | Алюминиевый сплав |
| 15 | Screws | Углеродистая сталь |
| 16 | Bushings | Износостойкий материал |
| 17 | Направляющая полоса | Нержавеющая сталь(Φ12~40)S45C (другие) |
Чертеж внешних размеров (мм)
● ACE
| Диаметр | A | AB | AC | AD | B | D | E | EA | H | J | JA | JB | K | KA | P | PA | PB | R | RA | T | TA |
| 12 | 40 | 5 | 35 | 10 | 27.5 | 6 | M3×0.5 | 8 | 5 | 6 | 3.5 | 16 | M4×0.7 | 18.5 | M5×0.8 | 5.5 | 2 | 3.5 | 1.5 | 9 | 2.1 |
| 16 | 40 | 5 | 35 | 10 | 30 | 8 | M4×0.7 | 10 | 7 | 6 | 3.5 | 18 | M4×0.7 | 18.5 | M5×0.8 | 5.5 | 2 | 4.5 | 1.5 | 9 | 2.1 |
| 20 | 43 | 6 | 37 | 10.5 | 35.5 | 10 | M6×1.0 | 14 | 9 | 9 | 4.5 | 22 | M5×0.8 | 23.5 | M5×0.8 | 6 | 2 | 6.5 | 2.5 | 9 | 2.1 |
| 25 | 45 | 6 | 39 | 11 | 40 | 10 | M6×1.0 | 14 | 9 | 9 | 4.5 | 26 | M5×0.8 | 23.5 | M5×0.8 | 6 | 2 | 6.5 | 2.5 | 9 | 2.1 |
| 32 | 51 | 7 | 44 | 14 | 49.5 | 12 | M8×1.25 | 16 | 10 | 9 | 4.5 | 32.5 | M6×1.0 | 28.5 | G1/8 | 7.5 | 3 | 8.5 | 3.5 | 9 | 2.1 |
| 40 | 52.5 | 7 | 45.5 | 14.5 | 55 | 12 | M8×1.25 | 16 | 10 | 9 | 4.5 | 38 | M6×1.0 | 28.5 | G1/8 | 7.5 | 3 | 8.5 | 3.5 | 9 | 2.1 |
| 50 | 53.5 | 8 | 45.5 | 14.5 | 65.5 | 16 | M10×1.5 | 20 | 13 | 11 | 4.5 | 46.5 | M8×1.25 | 30.5 | G1/8 | 7.5 | 3 | 10.5 | 4.5 | 12 | 2.6 |
| 63 | 57 | 8 | 49 | 15 | 75.5 | 16 | M10×1.5 | 20 | 13 | 11 | 4.5 | 56.5 | M8×1.25 | 30.5 | G1/8 | 7.5 | 4 | 10.5 | 4.5 | 12 | 2.6 |
| 80 | 63 | 9 | 54 | 16 | 95.5 | 20 | M12×1.75 | 20 | 17 | 15 | 2.5 | 72 | M10×1.5 | – | G1/8 | 8.5 | 6 | 12.5 | 6 | 12 | 2.6 |
| 100 | 76 | 9 | 67 | 19 | 113.5 | 20 | M12×1.75 | 20 | 17 | 15 | 2.5 | 89 | M10×1.5 | 一 | G1/8 | 10.5 | 7 | 12.5 | 6 | 12 | 2.6 |
| 125 | 92 | 11 | 81 | 20 | 134.5 | 25 | M16×2.0 | 25 | 21 | 一 | 一 | 110 | M12×1.75 | – | G1/4 | 10.5 | 8 | 16.5 | 7 | 12 | 2.6 |
