Что такое пневматический зажимной цилиндр?

Использование передовых технологий кардинально изменило современное промышленное производство. В таких отраслях, как автомобилестроение, производство электроники и робототехника, точное позиционирование и надёжная фиксация заготовок имеют решающее значение для безопасности и производительности. Именно поэтому широко применяются пневматические зажимные цилиндры, которые создают стабильное и точное усилие зажима за счёт использования сжатого воздуха. В этой статье мы рассмотрим, что такое пневматический зажимной цилиндр, принцип его работы, основные характеристики, области применения, а также расскажем, как выбрать подходящую модель.

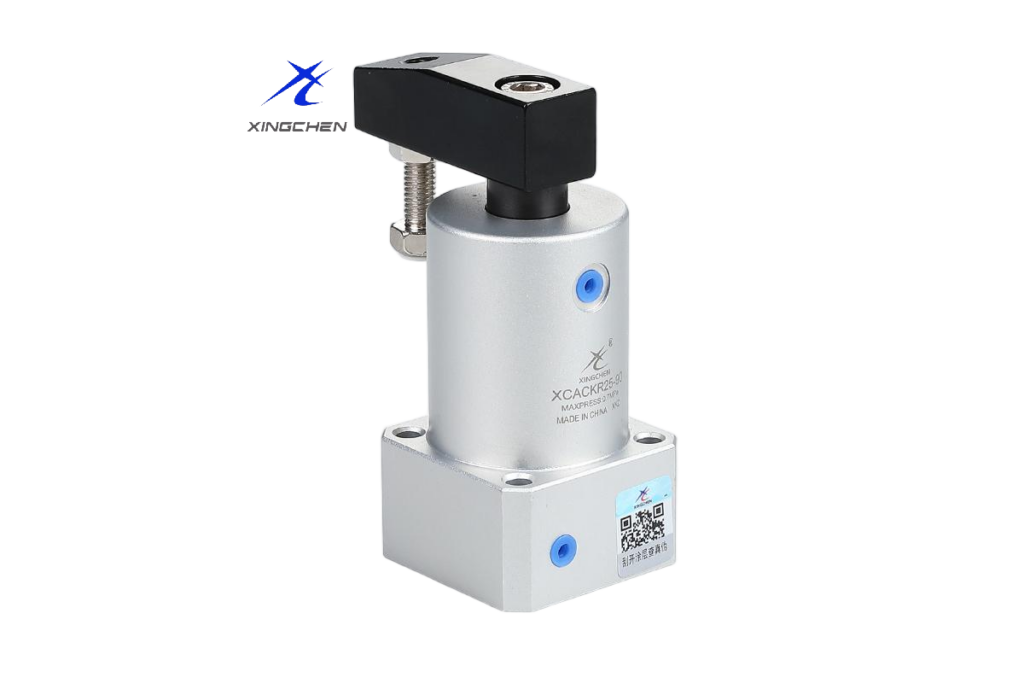

Рисунок 1. Пневматические зажимные цилиндры

1) Что такое пневматический зажимной цилиндр?

Пневматический зажимной цилиндр — это промышленный исполнительный механизм, использующий энергию сжатого воздуха для фиксации, удержания или позиционирования заготовки. Такие устройства широко применяются в промышленности благодаря высокой точности и стабильности при выполнении различных производственных процессов. Принцип их работы основан на преобразовании давления воздуха в механическое усилие, которое используется для зажима, позиционирования или поддержки деталей.

В отличие от стандартных пневматических цилиндров, пневматические зажимные цилиндры предназначены для выполнения специализированных задач по фиксации деталей. Благодаря прочной и компактной конструкции они идеально подходят для процессов, где требуется высокая стабильность, например при сварке, сборке или механической обработке.

Рисунок 2. Пневматический зажимной цилиндр

Дополнительным преимуществом некоторых моделей является возможность интеллектуальной регулировки усилия зажима. Это позволяет точно контролировать давление, оказываемое на различные материалы в процессе загрузки и выгрузки, снижая риск их повреждения.

Пневматические зажимные цилиндры выпускаются в различных исполнениях, включая рычажные (toggle), поворотные (swing) и угловые (angular) модели, что позволяет подобрать оптимальное решение для конкретных производственных задач. Благодаря быстрому отклику, высокой надёжности и низкому энергопотреблению они широко используются на автоматизированных производственных линиях. Кроме того, такие цилиндры отличаются простотой обслуживания и длительным сроком службы, поскольку для работы им требуется только источник сжатого воздуха.

2) Принцип работы пневматических зажимных цилиндров

Как уже упоминалось, пневматические зажимные цилиндры используют энергию сжатого воздуха для создания механического движения, необходимого для фиксации и удержания заготовки.

Рабочий цикл начинается с подачи сжатого воздуха через впускной канал цилиндра. Давление воздуха воздействует на внутренний поршень, заставляя его перемещаться внутри цилиндра. Движение поршня создаёт механическое усилие, которое передаётся на зажимной механизм. В зависимости от конструкции цилиндра это усилие используется для удержания, фиксации или зажима детали.

Рисунок 3. Принцип работы пневматического цилиндра

Основные типы пневматических зажимных цилиндров:

• Цилиндры одностороннего действия
• Цилиндры двустороннего действия

В цилиндрах одностороннего действия сжатый воздух перемещает поршень только в одном направлении, а возврат осуществляется встроенной пружиной после сброса давления. Такая конструкция отличается простотой и меньшим расходом воздуха.

Цилиндры двустороннего действия используют давление воздуха как для рабочего, так и для обратного хода. Это обеспечивает более точное управление движением и более высокое усилие зажима, что особенно важно для сложных промышленных операций.

Различные типы зажимных цилиндров имеют собственные особенности работы. Рычажные цилиндры (toggle) используют механический рычажный механизм, обеспечивающий очень прочную и стабильную фиксацию. Поворотные цилиндры (swing) сначала выполняют вращательное движение, после чего осуществляют вертикальный зажим детали. Угловые цилиндры (angular) создают боковое усилие зажима и идеально подходят для ограниченного монтажного пространства. Каждый тип разработан для определённых производственных задач и обеспечивает высокую точность и надёжность.

После завершения операции подача сжатого воздуха прекращается, заготовка освобождается, а цилиндр автоматически возвращается в исходное положение, готовясь к следующему рабочему циклу. Благодаря такой схеме работы пневматические зажимные цилиндры значительно повышают эффективность производства, сокращают объём ручного труда и обеспечивают высокую точность выполнения операций.

3) Основные характеристики пневматических зажимных цилиндров

Пневматические зажимные цилиндры обладают рядом конструктивных особенностей, благодаря которым они идеально подходят для надёжной фиксации заготовок в промышленных условиях. Эти характеристики обеспечивают стабильную работу оборудования, длительный срок службы и высокую эффективность производственных процессов.

i) Высокое усилие зажима

Используя энергию сжатого воздуха, пневматические зажимные цилиндры создают значительное усилие зажима, превосходящее многие другие способы фиксации. Благодаря этому они надёжно удерживают заготовки при механической обработке, сварке и сборке. При необходимости усилие можно уменьшить для работы с более деликатными материалами, например при гибке или формовке тонких деталей, чтобы избежать их повреждения.

ii) Компактная конструкция

Большинство пневматических зажимных цилиндров отличаются компактными размерами, что позволяет устанавливать их в ограниченном пространстве. Это делает их особенно востребованными на автоматизированных производственных линиях с высокой плотностью оборудования.

iii) Быстрое и эффективное срабатывание

Высокая скорость зажима и освобождения заготовки способствует увеличению производительности. Точное и повторяемое движение цилиндра обеспечивает правильное позиционирование деталей и снижает вероятность производственных ошибок.

iv) Различные механизмы зажима

Пневматические зажимные цилиндры выпускаются в различных конструкциях, включая рычажные (toggle), поворотные (swing) и угловые (angular) модели. Рычажные цилиндры обеспечивают максимально жёсткую фиксацию и легко разблокируются. Поворотные цилиндры сначала совершают вращательное движение, а затем выполняют зажим. Угловые цилиндры создают боковое усилие фиксации. Такое разнообразие конструкций позволяет подобрать оптимальное решение практически для любой производственной задачи.

Рисунок 4. Основные особенности пневматического зажимного цилиндра

v) Исполнения одностороннего и двустороннего действия

Цилиндры одностороннего действия имеют более простую конструкцию: рабочий ход осуществляется сжатым воздухом, а возврат — при помощи встроенной пружины. Благодаря этому снижается расход воздуха и уменьшаются эксплуатационные затраты.

Цилиндры двустороннего действия используют давление воздуха для обоих направлений движения, обеспечивая более высокое усилие, точность управления и стабильность работы.

vi) Прочная конструкция и минимальное обслуживание

Большинство моделей изготавливается из алюминиевого сплава или нержавеющей стали, которые обладают высокой прочностью, устойчивостью к износу и коррозии. Благодаря этому цилиндры отличаются длительным сроком службы и требуют минимального технического обслуживания.

vii) Энергоэффективность

Для работы пневматических зажимных цилиндров используется только сжатый воздух, что позволяет снизить энергопотребление по сравнению с некоторыми другими системами фиксации. Это способствует сокращению эксплуатационных расходов предприятий.

Благодаря перечисленным характеристикам пневматические зажимные цилиндры значительно повышают производительность, точность и стабильность технологических процессов в различных отраслях промышленности.

4) Области применения пневматических зажимных цилиндров

Пневматические зажимные цилиндры широко применяются в различных отраслях промышленности для фиксации, удержания и точного позиционирования заготовок во время производственных операций. Благодаря высокой скорости работы и надёжности они являются важной частью современных автоматизированных производственных систем.

Рисунок 5. Применение пневматических цилиндров

• Металлообработка: пневматические зажимные цилиндры обеспечивают надёжную фиксацию металлических деталей при резке, сверлении, гибке и механической обработке, предотвращая смещение заготовок, снижая количество брака и повышая точность обработки.

• Пищевая промышленность и производство напитков: цилиндры удерживают контейнеры, лотки и упаковку во время наполнения, запайки и маркировки, обеспечивая стабильную и безопасную работу производственных линий.

• Производство медицинского оборудования: высокая точность и чистота процессов требуют надёжной фиксации компонентов при сборке и тестировании. Пневматические цилиндры помогают обеспечить соответствие строгим отраслевым стандартам.

• Упаковочная промышленность: цилиндры используются для фиксации коробок, бутылок и упаковочных материалов во время запечатывания, маркировки и печати, значительно повышая производительность упаковочных линий.

• Робототехника и промышленная автоматизация: пневматические зажимные цилиндры помогают промышленным роботам захватывать, удерживать и точно позиционировать различные объекты, обеспечивая стабильность и высокую точность выполнения автоматизированных операций.

Широкий спектр применения подтверждает, что пневматические зажимные цилиндры являются важным элементом современных автоматизированных производственных систем, обеспечивая высокую эффективность, точность и надёжность во многих отраслях промышленности.

5) Преимущества пневматических зажимных цилиндров

Пневматические зажимные цилиндры широко используются в различных отраслях промышленности для надёжной фиксации деталей. Благодаря высокой эффективности, долговечности и стабильной работе они значительно повышают производительность современных производственных линий.

+ Высокое усилие зажима Пневматические зажимные цилиндры создают стабильное и мощное усилие фиксации, обеспечивая надёжное удержание заготовок во время механической обработки, сварки и сборки. Это предотвращает смещение деталей, снижает количество ошибок и повышает точность обработки.

+ Быстрое и плавное срабатывание Цилиндры способны быстро выполнять операции зажима и освобождения, что сокращает продолжительность производственного цикла и способствует увеличению общей производительности предприятия.

+ Компактность и универсальность Благодаря небольшим размерам и малому весу большинство моделей легко интегрируется в оборудование с ограниченным монтажным пространством, включая автоматизированные производственные линии и роботизированные системы.

+ Минимальное техническое обслуживание Простая конструкция с небольшим количеством движущихся элементов снижает степень износа, обеспечивая длительный срок службы и минимальные затраты на обслуживание.

+ Энергоэффективность В качестве рабочего источника энергии используется только сжатый воздух. По сравнению с электрическими и гидравлическими системами это позволяет снизить энергопотребление и эксплуатационные расходы.

Рисунок 6. Преимущества пневматических цилиндров

+ Широкая область применения Пневматические зажимные цилиндры выпускаются в различных исполнениях, включая рычажные, поворотные и угловые модели. Они широко используются в автомобильной промышленности, производстве электроники, упаковочного оборудования, робототехнике и многих других сферах.

+ Надёжность и безопасность Пневматические цилиндры обеспечивают стабильное и контролируемое усилие зажима, снижая риск повреждения деталей. Во время работы они не перегреваются и не создают искр, что делает их безопасным решением для различных производственных условий.

6) На что обратить внимание при выборе пневматического зажимного цилиндра

Правильный выбор пневматического зажимного цилиндра напрямую влияет на эффективность, точность и срок службы оборудования. При подборе необходимо учитывать несколько ключевых факторов.

a) Усилие зажима

Необходимое усилие зависит от массы заготовки и особенностей технологического процесса. Для тяжёлой механической обработки требуется более высокое усилие, тогда как при сборке электронных компонентов предпочтительно использовать более низкое давление, чтобы избежать повреждения деталей.

b) Тип цилиндра

В зависимости от области применения можно выбрать рычажный (toggle), поворотный (swing) или угловой (angular) цилиндр. Каждый тип имеет собственные преимущества и обеспечивает оптимальную работу в определённых производственных условиях.

c) Габариты и монтажное пространство

Размер цилиндра должен соответствовать доступному пространству оборудования. Для компактных автоматизированных систем предпочтительны модели с небольшими габаритами.

d) Одностороннего или двустороннего действия

Цилиндры одностороннего действия имеют простую конструкцию и экономичны по расходу воздуха, поскольку используют сжатый воздух только для рабочего хода, а возврат осуществляется пружиной.

Цилиндры двустороннего действия работают на сжатом воздухе в обоих направлениях движения, обеспечивая более высокое усилие, лучшую управляемость и более точную работу. Выбор зависит от требований конкретного производственного процесса.

e) Материал изготовления и долговечность

Большинство цилиндров изготавливается из алюминиевого сплава или нержавеющей стали. Эти материалы обладают высокой прочностью, устойчивостью к коррозии и износу, что гарантирует длительный срок эксплуатации даже в сложных производственных условиях.

f) Совместимость с оборудованием

Перед покупкой необходимо убедиться, что цилиндр совместим с используемым оборудованием. Также следует учитывать способ монтажа, например фланцевое или шарнирное крепление, в зависимости от требований конкретного проекта.

g) Скорость работы

Быстрое срабатывание цилиндра позволяет повысить производительность производственной линии. Скорость работы должна соответствовать рабочему циклу оборудования для достижения максимальной эффективности.

Учитывая перечисленные факторы, вы сможете выбрать пневматический зажимной цилиндр, который оптимально соответствует требованиям вашего производства и обеспечит высокую эффективность, точность и надёжность работы оборудования.

7) Заключение

Как видно из приведённого выше обзора, пневматические зажимные цилиндры широко применяются в автомобильной промышленности, производстве электроники, упаковочном оборудовании и многих других областях для надёжной фиксации заготовок. Благодаря высокой эффективности, долговечности и точности они помогают повысить производительность и обеспечить стабильную работу производственных линий. При выборе подходящего цилиндра необходимо учитывать такие факторы, как тип конструкции, материал изготовления и требуемое усилие зажима, чтобы обеспечить оптимальные рабочие характеристики в конкретных условиях эксплуатации.

Если вы ищете надёжные и долговечные пневматические цилиндры, компания XCHEN (Xingchen Pneumatic) предлагает широкий ассортимент компактных и стандартных высокоточных моделей. Наша продукция подходит для самых разных промышленных применений и эффективно преобразует энергию сжатого воздуха в механическое движение. Посетите наш сайт, чтобы ознакомиться с полным ассортиментом высококачественных пневматических зажимных цилиндров и других решений в области промышленной пневматики: XCHEN (Xingchen Pneumatic).
