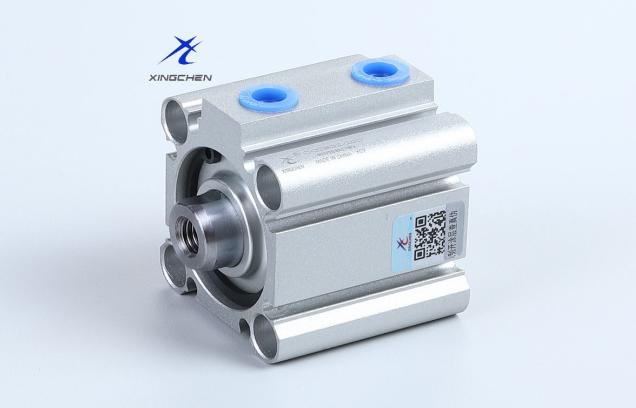

Что такое компактный пневмоцилиндр и чем он отличается от стандартного

Компактный пневмоцилиндр — это пневматический цилиндр укороченной конструкции, который преобразует энергию сжатого воздуха в линейное перемещение штока. Его главное отличие от стандартного цилиндра заключается в меньших габаритах и массе при том же ходе поршня. Такая конструкция экономит пространство при монтаже.

Устройство и принцип работы

Из чего состоит компактный пневмоцилиндр

Компактный пневмоцилиндр состоит из тех же функциональных узлов, что и стандартный пневматический привод. Внутри прочного корпуса-гильзы перемещается поршень со штоком. Спереди и сзади корпус закрывают крышки, образующие герметичные рабочие камеры. Крышки содержат каналы для подвода сжатого воздуха. Между поршнем и стенками гильзы устанавливают уплотнения, предотвращающие перетекание воздуха. Внутренняя компоновка плотнее, чем у стандартного цилиндра, поэтому перечень деталей во многом совпадает: гильза, поршень, шток, передняя и задняя крышки, уплотнительные кольца, направляющие втулки, стягивающие шпильки. Полный перечень включает также направляющее кольцо, манжету штока, винт регулировки демпфера и стяжные шпильки. Направляющая втулка центрирует шток в крышке, а манжета штока защищает внутреннюю полость от загрязнений.

На поршне часто монтируют кольцевой постоянный магнит. Такая опция предусмотрена в большинстве серий. Его поле выходит за пределы гильзы, поэтому внешние датчики фиксируют положение поршня. Такая схема упрощает автоматизацию и исключает дополнительную механику на внешней стороне привода. В конструкцию включают регулируемые демпферы, которые поглощают кинетическую энергию движущегося поршня в конце хода и рассеивают её в виде тепла. Демпферы гасят удары, но не уменьшают габариты привода.

Выбор материалов напрямую влияет на ресурс и массу. Корпус выполняют из алюминиевого сплава, поршень — из анодированного алюминия. Шток изготавливают из хромированной углеродистой стали S45C, уплотнения и O-образные кольца — из NBR. Такое сочетание обеспечивает коррозионную стойкость и износостойкость при относительно небольших габаритах.

Компактность достигается не за счет демпферов или укороченных крышек, а особой компоновкой рабочих элементов. Классическое решение — телескопическая конструкция, в которой каждый последующий шток установлен внутри предыдущего. Она заметно сокращает длину привода, особенно когда ход превышает диаметр поршня в десять раз. Такой подход и отличает компактные модели от стандартных.

Как сжатый воздух создаёт движение штока

Работа компактного цилиндра основана на перепаде давлений в двух полостях. Двусторонний цилиндр поочередно подает воздух то в одну, то в другую полость. При прямом ходе штока сжатый воздух поступает в поршневую полость, а штоковая соединяется с атмосферой. Давление давит на поршень, и шток выдвигается. При обратном ходе подача переключается: воздух входит в штоковую полость, поршневая освобождается, и шток возвращается внутрь.

Ход штока	Поршневая полость	Штоковая полость
Прямой	подача сжатого воздуха	соединение с атмосферой
Обратный	соединение с атмосферой	подача сжатого воздуха

Для точного контроля позиционирования на гильзе закрепляют внешние датчики. Они реагируют на магнитное поле поршня и подают сигнал системе управления. Это позволяет останавливать шток в заданных точках и контролировать последовательность операций. В отличие от одностороннего, двусторонний цилиндр не требует пружины, что упрощает конструкцию и снижает массу.

Односторонний цилиндр работает иначе. У пневмоцилиндров с фронтальной возвратной пружиной в исходном состоянии шток задвинут. Выдвижение штока осуществляется энергией сжатого воздуха, а задвигание — силой упругости пружины. При подаче воздуха в поршневую полость поршень преодолевает сопротивление пружины и выдвигает шток. Когда давление сбрасывают, пружина возвращает поршень и шток в исходное положение. Возвратная камера при этом сообщается с атмосферой. Усилие возврата определяется жёсткостью пружины и величиной хода штока.

У пневмоцилиндров с фронтальной возвратной пружиной в исходном состоянии шток задвинут. Выдвижение штока осуществляется за счет энергии сжатого воздуха, а задвигание штока – за счет силы упругости пружины.

Усилие на штоке определяется давлением и площадью поршня. При одинаковой площади сечения компактная версия развивает такое же усилие, что и стандартный цилиндр, но при меньшей массе. Следует помнить, что ход компактного привода ограничен, поэтому длинные перемещения выполняют стандартными моделями.

Отличия от стандартного цилиндра

Сравнение по габаритам, массе и усилию

Компактный и стандартный цилиндры решают одну задачу — преобразуют энергию сжатого воздуха в линейное перемещение. Разница проявляется в геометрии, массе и условиях монтажа. Стандартный цилиндр по ISO 15552 имеет длинный корпус, который вмещает поршень, демпферные камеры и запас хода. Компактный цилиндр по ISO 21287 сохраняет те же монтажные размеры для диаметров поршня 32…100 мм, но укорачивает корпус за счёт плотной компоновки узлов.

Усилие на штоке определяет давление и площадь поршня. При одинаковом диаметре поршня обе конструкции развивают близкое усилие. Компактная версия проигрывает в жёсткости: короткий корпус хуже сопротивляется боковым нагрузкам. Длинный стандартный цилиндр распределяет изгибающий момент по большей базе.

Плюсы и минусы компактной конструкции

Главное преимущество компактного цилиндра — экономия монтажного пространства. Укороченный корпус помещается в стеснённых условиях, где стандартный привод не встаёт. Меньшая масса снижает нагрузку на несущие конструкции и упрощает перемещение подвижных узлов. Монтаж занимает меньше времени, поскольку производитель предусмотрел встроенные демпферы и не требует внешних буферов. Магнит на поршне и внешние датчики положения упрощают автоматизацию без дополнительной механики.

Ограничения тоже существенны. Ход штока у компактных моделей ограничен: для одностороннего действия он достигает 25 мм, для двустороннего — до 500 мм, но рекомендуемый рабочий ход не превышает 50 мм. Длинные перемещения выполняют стандартными цилиндрами. Усилие при малом диаметре поршня оказывается ниже, чем у стандартного привода с той же площадью, из-за потерь на трение в плотной компоновке. Жёсткость короткого корпуса меньше, поэтому боковые нагрузки на шток ограничены. Демпфирование в компактной конструкции имеет меньший резерв хода, что сужает диапазон скоростей и масс перемещаемых грузов.

Инженер сопоставляет эти факторы с условиями задачи. Компактный цилиндр выигрывает там, где пространство ограничено, а ход невелик. Стандартный цилиндр остаётся предпочтительным для длинных перемещений и высоких боковых нагрузок.

Виды компактных пневмоцилиндров

Классификация по корпусу и штоку

Производители выпускают несколько конструктивных исполнений компактных приводов. По форме корпуса выделяют следующие типы:

Стандартные — металлическая труба (круглая гильза), шток и крышки.

Укороченные — узкий поршень, корпус в виде глухой гильзы.

Плоские — круглое сечение трубы сплющено до прямоугольника для удобства монтажа.

Бесштоковые — плоская часть цилиндра на кронштейне.

Сдвоенные (тандемные) — два цилиндра в одном корпусе, соединённые траверсой.

С направляющими — направляющая в виде стержня с пазом по штоку для защиты от проворотов.

Плоские модели имеют прямоугольную или овальную форму. Максимальный приведённый диаметр достигает 63 мм, ход — до 1000 мм (для прямоугольного поршня — до 320 мм). Такие цилиндры допускают регулируемое демпфирование, установку датчиков положения и разные типы крепления.

Исполнение штока тоже различается. Проходной (двойной) шток опирается на две опоры — в каждой из крышек. Обе рабочие полости становятся штоковыми, площади поршня равны с обеих сторон. Нагрузка распределяется на две опоры, что увеличивает срок службы привода. Полый проходной шток может служить частью трубопровода. Стандартный шток выполняют из стали с хромированным покрытием; чистота поверхности составляет 0,8, допустимые отклонения по диаметру — от –0,025 до +0,064 мм.

Одностороннее и двустороннее действие

Принцип действия определяет число портов и характер возврата. У одностороннего цилиндра с пружинным возвратом рабочее движение происходит только при подаче воздуха в одну полость. Вторая полость постоянно сообщается с атмосферой. Обратный ход обеспечивает встроенная пружина после прекращения подачи. Усилие и скорость возврата не регулируются и зависят от характеристик пружины. Конструкция проще, потребление воздуха меньше, но часть мощности тратится на сжатие пружины.

Параметр	Односторонний с пружиной	Двусторонний
Направление движения	Только в одном направлении	В обоих направлениях
Возврат поршня	Пружиной после снятия давления	Подачей воздуха в противоположную камеру
Количество портов	Один	Два

Применение и критерии выбора

Где используют компактные пневмоцилиндры

Компактные пневмоцилиндры находят широкое применение в системах автоматизации, где требуется линейное перемещение при ограниченном монтажном пространстве. На конвейерах упаковочных линий такие приводы выполняют функции позиционирования и подачи: они поднимают или сдвигают коробку на требуемый участок и согласуют её перемещение с движением конвейера. С их помощью решаются задачи направления упаковки к месту дозирования, перемещения тары под маркировку или печать и разделения продукции по габаритам.

В робототехнических захватах и системах зажима заготовок компактные цилиндры преобразуют энергию сжатого воздуха в линейное движение для перемещения, зажима и подъёма грузов. На сборочных линиях они обеспечивают точное позиционирование и фиксацию элементов. Развитие микропневматики открывает новые возможности для создания малогабаритных высокоточных устройств, применяемых в медицине и робототехнике. Компактные модели позволяют интегрировать функции зажима в небольшие робототехнические системы без потери точности.

Как подобрать модель

Подбор начинается с определения требуемого усилия на штоке. При прямом ходе усилие рассчитывают как F = S · P, где S — площадь поршня, P — рабочее давление. При обратном ходе площадь воздействия уменьшается на площадь штока: F = (S − Sш) · P. Рабочее давление в системе обычно составляет от 3 до 8 бар. Превышение ведёт к износу уплотнений, недостаток — к нехватке усилия.

Для расчёта диаметра поршня применяют формулу D = √[(4 × F × k) / (π × p)], где F — требуемое усилие, k — коэффициент запаса (1,2–1,4), p — рабочее давление. После расчёта выбирают ближайший больший стандартный диаметр из ряда: 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм. Ход штока задаётся требованиями задачи; практика рекомендует закладывать запас 10–20 % к требуемому перемещению. Оптимальный запас по усилию составляет 20–30 % от расчётного значения.

Типичные ошибки при подборе сведены в таблицу.

Аспект подбора	Типичная ошибка	Рекомендация
Усилие	Запас «на глаз» без инженерного расчёта	Применять коэффициент запаса с учётом перепадов давления, трения и динамических нагрузок
Усилие	Игнорирование обратного хода	При втягивании штока рабочая площадь уменьшается на площадь штока
Ход	Ход выбран без запаса	Закладывать запас хода 10–20 % к требуемому перемещению
Условия эксплуатации	Игнорируются температура, среда, частота циклов	Низкие температуры ухудшают эластичность уплотнений, высокие ускоряют старение

Компактный пневмоцилиндр Производитель выбирает с учётом условий эксплуатации: температуры, влажности, загрязнённости воздуха. Наличие магнита на поршне и внешних датчиков положения упрощает автоматизацию. Тип монтажа — опорный, фланцевый или на проушинах — определяет удобство установки.

Компактный пневмоцилиндр: производитель и выбор

Китайские производители и Xingchen Pneumatic

Китайские компании активно развивают пневматическое направление. Компактный пневмоцилиндр Производитель Xingchen Pneumatic выделяется на этом фоне. Предприятие работает 26 лет и поставляет более 1200 наименований продукции. Ассортимент охватывает 90 категорий. Компания участвует в разработке национальных и отраслевых стандартов гидравлики и пневматики.

Основные серии продукции включают:

Пневматические приводы: компактные цилиндры, двухштоковые модели, мини-цилиндры, пневматические захваты.

Компоненты управления: электромагнитные и механические клапаны.

Блоки подготовки воздуха: модульные FRL, регуляторы давления.

Пневматические аксессуары: промышленные амортизаторы, фитинги.

Сертификат ISO9001:2015 подтверждает качество. Некоторые изделия имеют маркировку CE. Производственные площади занимают 40 000 м². Компания сотрудничает с Чжэцзянским университетом. Каждое изделие проходит испытания: герметичность, срок службы, солевой туман, вибрация, температурные тесты. Парк оборудования насчитывает более 400 единиц. Это позволяет выполнять индивидуальные заказы без задержек.

Xingchen Pneumatic предлагает индивидуальные решения. Ответственный компактный пневмоцилиндр Производитель выбирает материалы с учётом условий эксплуатации. Послепродажная поддержка обеспечивает профессиональное сопровождение. Компактный пневмоцилиндр Производитель гарантирует стабильную работу каждой партии. Команда из более чем 15 специалистов сопровождает заказ на всех этапах.

Компактный пневмоцилиндр становится оптимальным решением при ограниченном монтажном пространстве. Стандартный цилиндр не помещается в стеснённых условиях или создаёт лишнюю массу на подвижных узлах. Укороченный корпус решает эту задачу.

Перед покупкой инженер рассчитывает усилие, ход и рабочее давление. Ошибка в расчёте приводит к нехватке мощности или преждевременному износу уплотнений. Запас по усилию составляет 20–30 % от расчётного значения.

Компактный пневмоцилиндр Производитель выбирает с учётом качества уплотнений и условий эксплуатации. Ресурс привода напрямую зависит от этих факторов. Инженерный подход к подбору обеспечивает надёжную работу системы.

FAQ

Чем компактный цилиндр отличается от стандартного по габаритам?

Компактный цилиндр имеет укороченный корпус при тех же монтажных размерах по ISO 21287 для диаметров поршня 32…100 мм. Стандартный цилиндр по ISO 15552 обладает длинным корпусом. Укороченная версия экономит монтажное пространство и весит меньше при равном диаметре.

Какой максимальный ход штока допускает компактная конструкция?

Для одностороннего действия ход достигает 25 мм. Двусторонние модели обеспечивают ход до 500 мм. Практика рекомендует рабочий ход до 50 мм. Длинные перемещения выполняют стандартными цилиндрами.

Какие критерии важны при выборе производителя?

Инженер оценивает сертификацию, наличие документации и гарантии. Производитель обязан предоставлять чертежи и данные о ресурсе. Качество уплотнений напрямую влияет на срок службы привода. Условия эксплуатации определяют выбор материалов.
