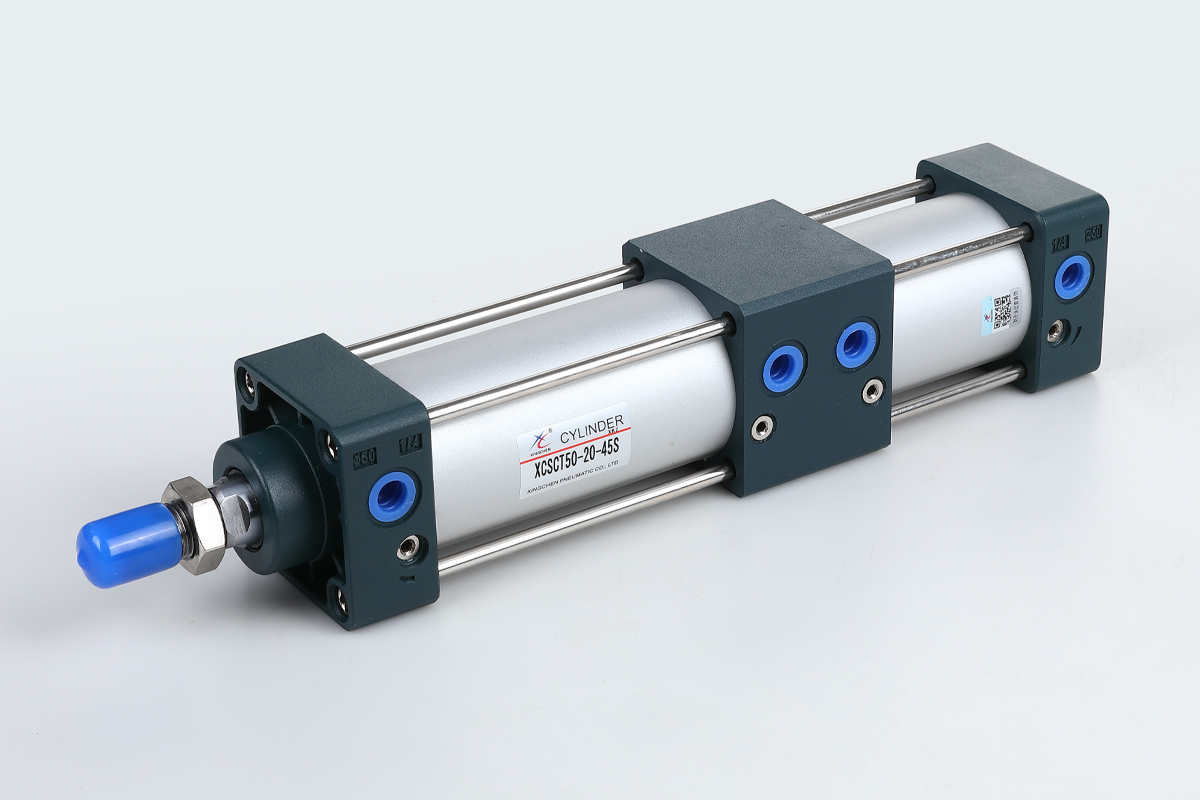

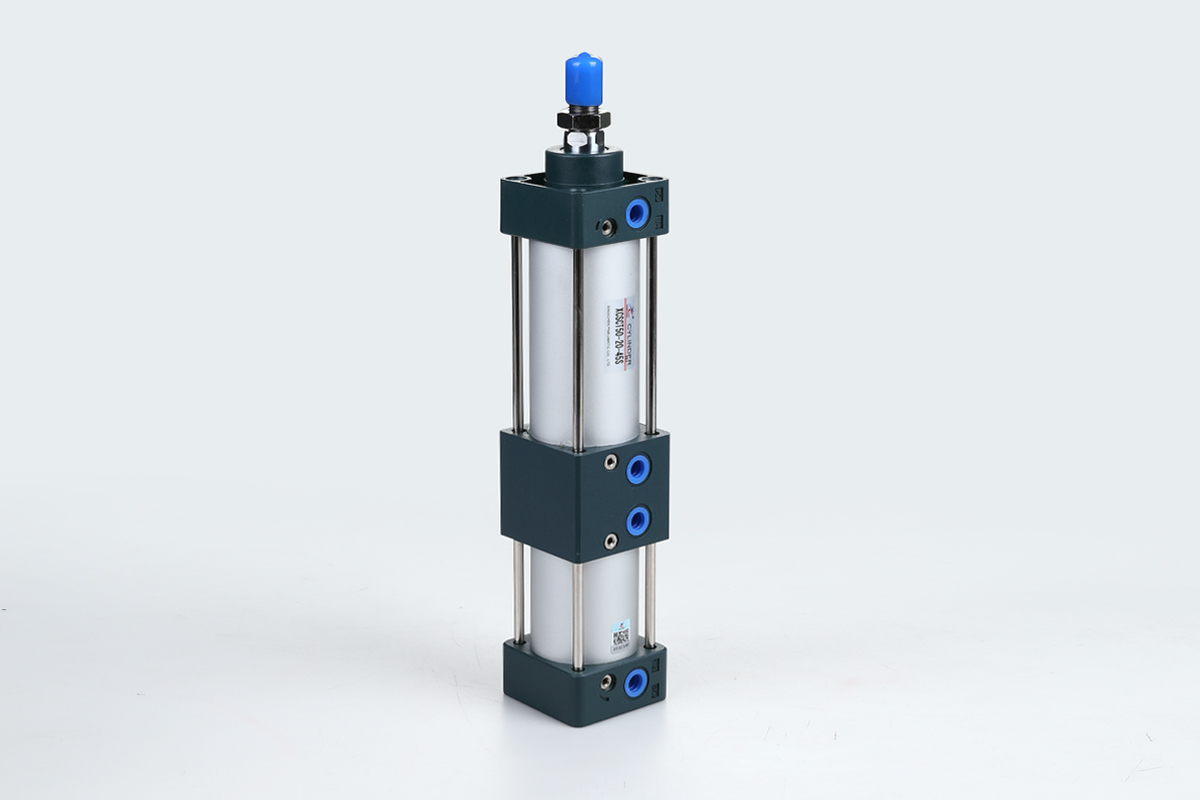

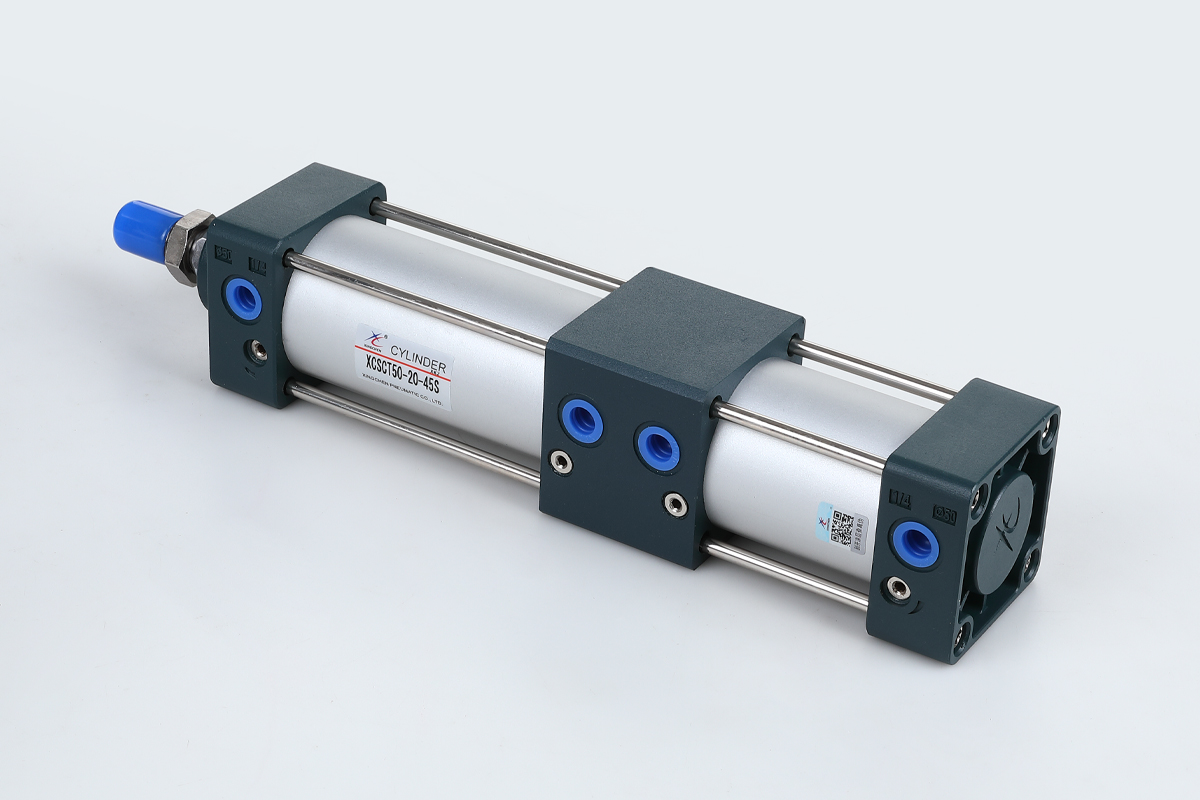

Стандартная цилиндровая серия SCT (Φ32~Φ100)

Указание номера модели

XCSCT	50	50	50	S
Код серии Двойное действие и многопозиционное	Скучно(мм) 32,40,50,63,80,100	Ход 1(мм) 25,50,75,100, 125,150,160,175, 200,250,300, 350,400,450,500	Ход 2 (мм) 25,50,75,100, 125,150,175,200	S:с магнитом	Материал пломбы без маркировки:TPU N:NBR H:FKM (фторэластомер)	Тип крепления unmarked:basic LB

Стандартная спецификация

Скучно(мм)	32	40	50	63	80	100
Режим движения	Тип с двойным действием
Рабочая среда	Воздух (фильтр 40 мкм)
Фиксированный тип	Базовый       тип LB
Диапазон давления	0,1~1,0 МПа (14~145 Psi)
Гарантированное давление	1,5 МПа (215 Psi)
Рабочая температура	-20~80
Диапазон рабочих скоростей в мм/с	30~800

Диапазон допуска к ударам~250+1.0 251~1000+14 1001~1500+1.8
0 0 0Тип буфераРегулируемый буферХод буфера мм212829*Калибр трубыPT1/8PT1/4PT3/8PT1/2

Инсульт

Бура (мм)	Стандартный ход поршня	Максимальный ход поршня	Допустимый инсульт
32	25  50  75  80  100  125  150  160  175  200  250 300  350  400  450  500	500	800
40		500	800
50		500	800
63		500	800
80		500	800
100		500	800

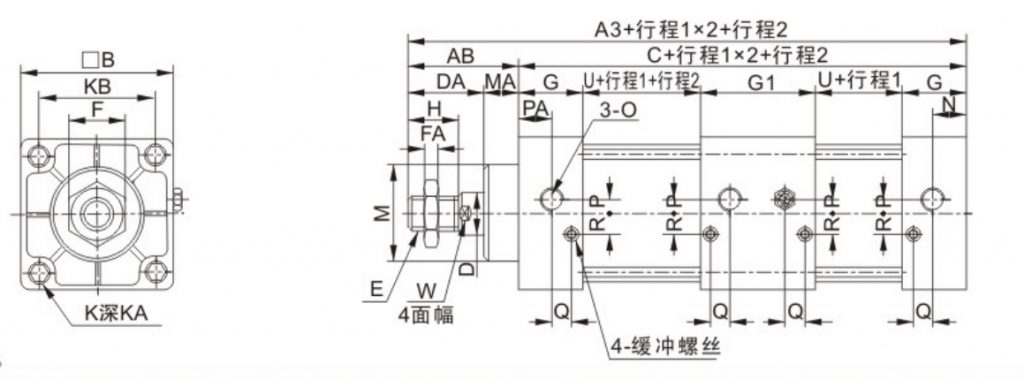

Внешний размерный рисунок (мм)

Бура

A3

AB

C

M

DA

MA

G

G1

H

F

FA

E

K

KA

PA

O

P

Q

R

B

KB

D

U

W

322334718628321527.55522176M10×1.25M6×19.514PT1/85.566.54533123810402354918632341527.55524177M12×1.25M6×19.515PT1/4658.55037163814502435718638421527.55532238M16×1.5M6×19.517PT1/48.52.5106247203817632495719238421527.55532238M16×1.5M8×1.259.515PT3/89.548.5755620411780296752214754213373402610M20×1.5M10×1.511.519.5PT3/8104.5149470254122100308752334754213373402610M20×1.5M10×1.511.516.5PT1/2116.51411284254722

● LB

Бура	A	C	AA	AC	AD	AE	AF	AG	АХ	AP	AT
32	140	93	153	134	9.5	50	33	20.5	28	9	3
40	142	93	169	140	14.5	57	36	23.5	30	12	3
50	150	93	173	149	12	68	47	28	36.5	12	3
63	153	96	184	158	13	80	56	31	41	12	3
80	182	107	199	167	16	97	70	30	49	14	4
100	188	113	209	173	18	112	84	30	57	14	4

Внешний размерный рисунок (мм)
