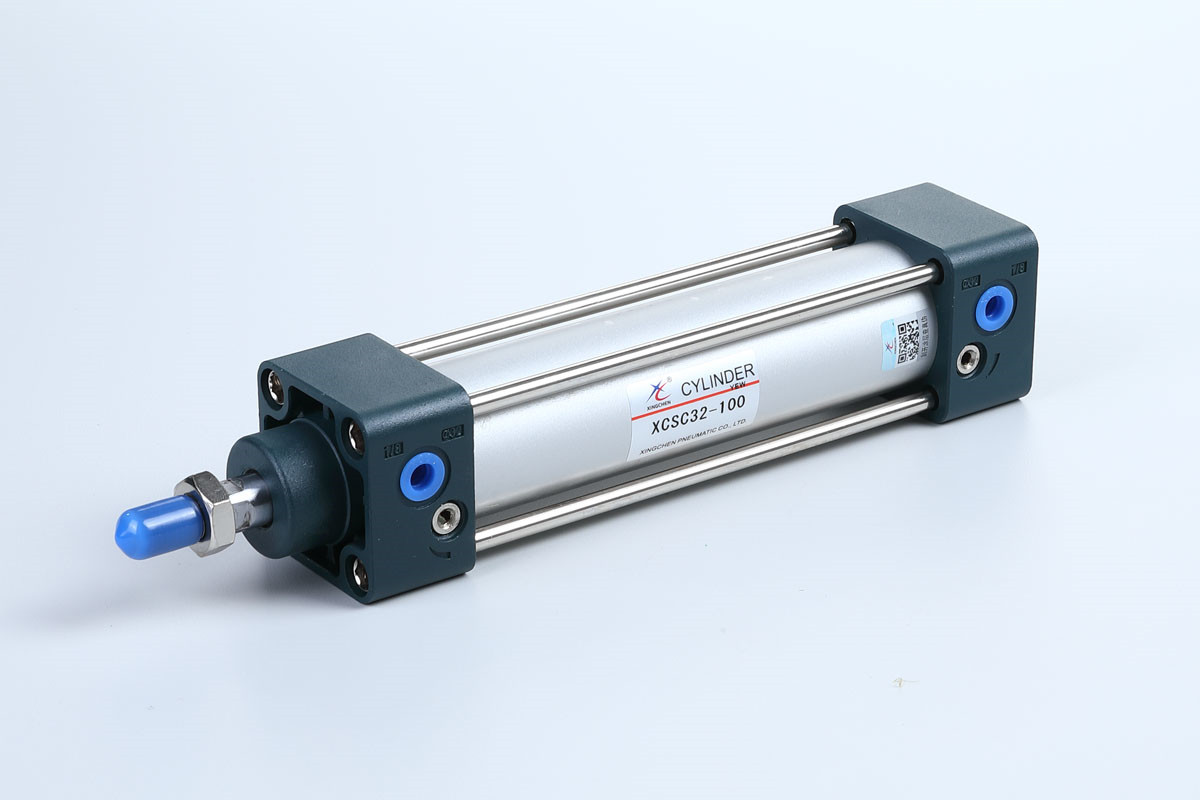

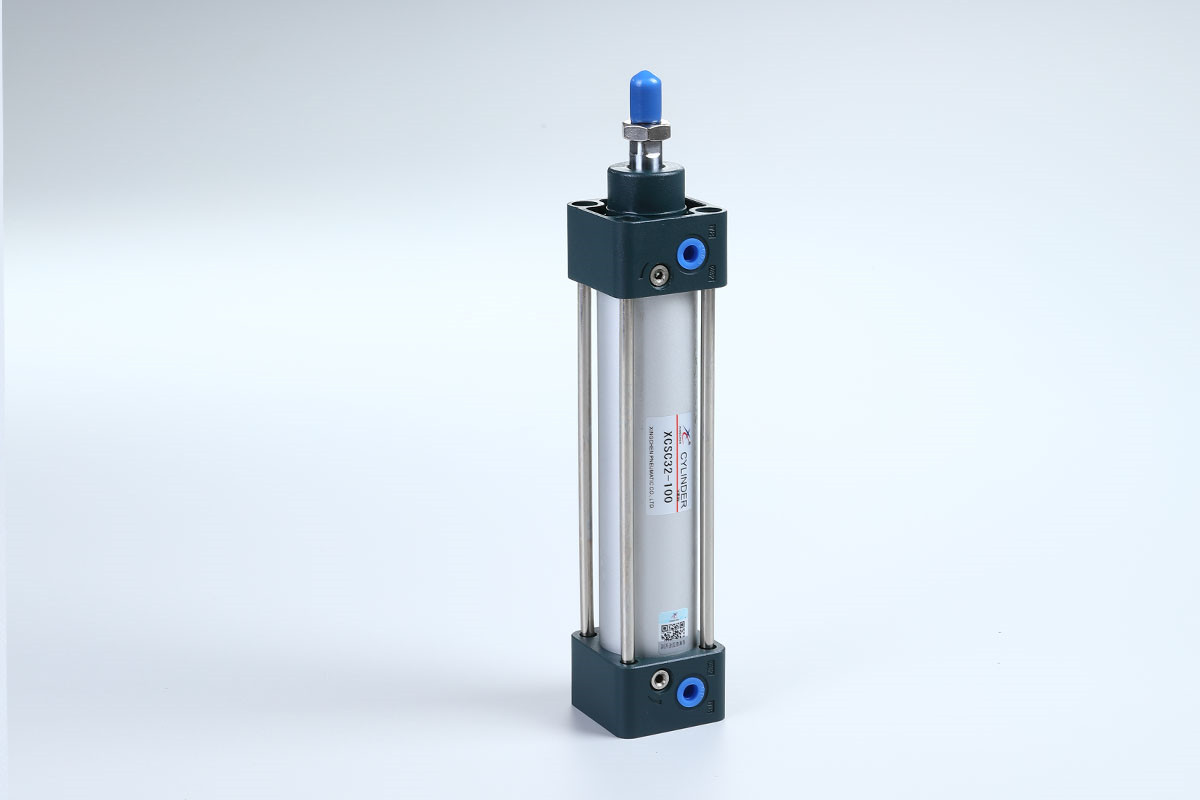

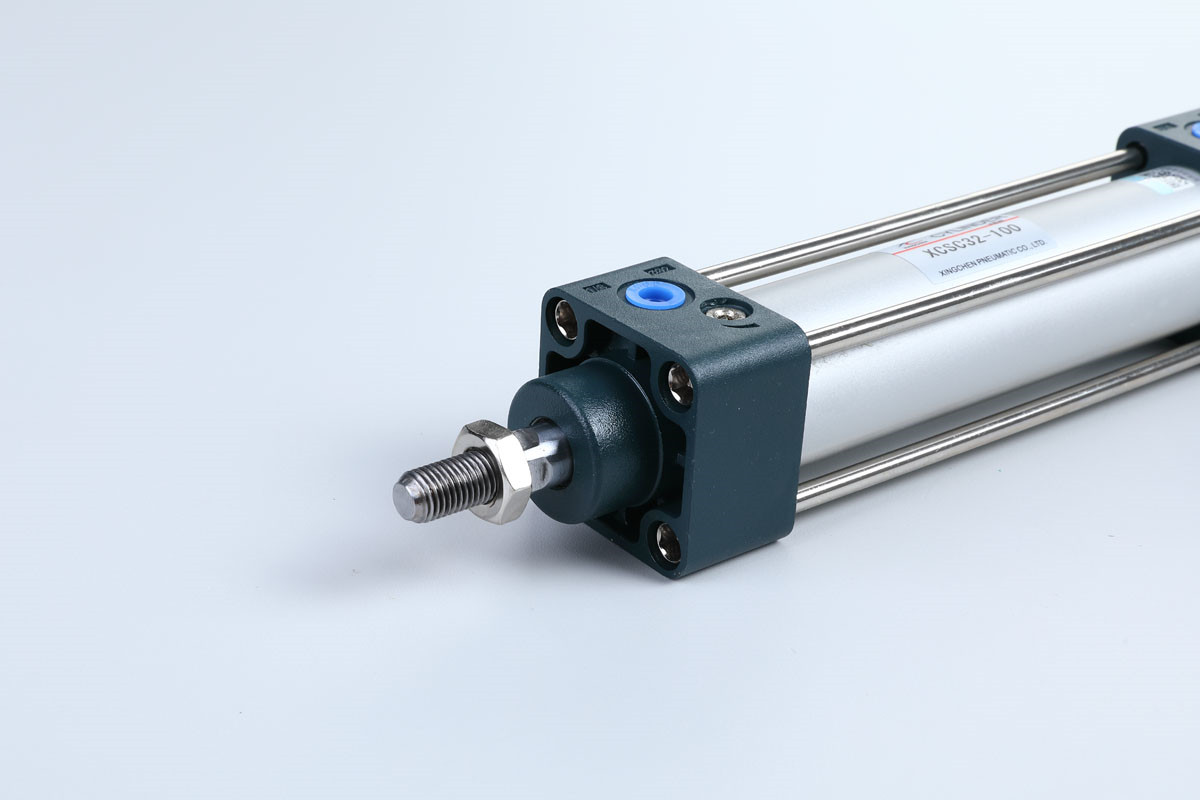

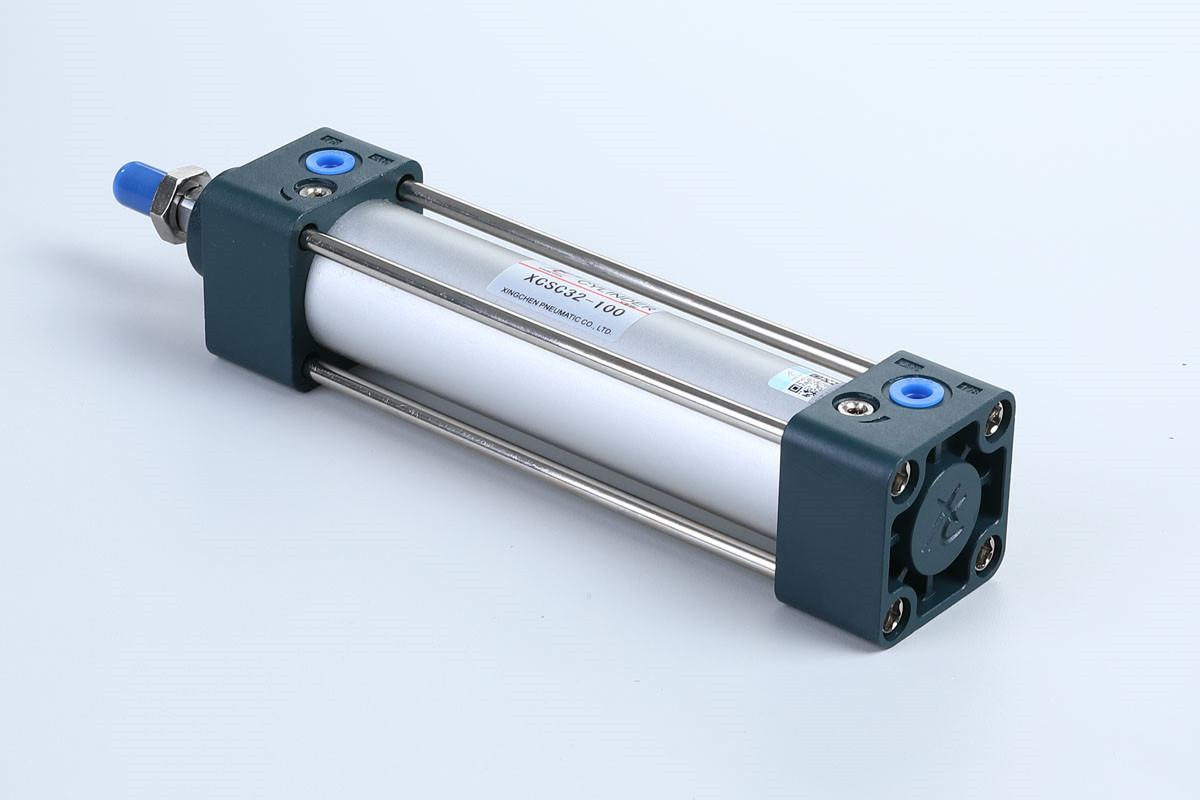

Стандартный цилиндр (шатунный) серии SC (Φ32-Φ100)

Код продукта

XCSC	50	50	N	S		CA
Код серии XCSC: двойное действие XCSCD: двойной и двойной стержень XCSCJ: двойное действие, регулируемое с двойным тягой и ходом	Скучно(мм) 32,40,50, 63,80,100	Stroke(мм) 25,50,75,100,125, 150,175,200,250, 300,350,400,450, 500,600,700,800, 900,1000	Регулируемый ход хода(мм) 10,20,30,40, 50,75,100	S:с магнитом	Материал пломбы unmarked:T КАЛАМБУР: NBR H:FKM (фторэластомер)	Тип крепления  unmarked:basic LB FA FB CA CB TC	Нить unmarked:PT T:NPT G:G

Стандартные характеристики

Скучно(мм)		32	40	50		63		80	100
Режим движения		Тип с двойным действием
Рабочая среда		Воздух (фильтр 40 мкм)

Фиксированный типСерия SCБазовая модель FA Модель FB Модель CA Модель CB Модель LB Модель TC Модель TCM1Серия SCD, SCJБазовый тип F A тип L B тип T C тип T C M 1 типДиапазон давления0,1~1,0 МПа (14~145 Psi)Гарантированное сопротивление давлению1,5 МПа (215 Psi)Рабочая температура °C-20~80Диапазон рабочих скоростей в мм/с30~800Диапазон допуска к ударам0~250  +1.0         0251~1000  +1.4            01001~1500  +1.8            0Тип буфераРегулируемый буферХод буфера мм212829*Калибр трубыPT1/8PT1/4PT3/8PT1/2

Инсульт

Модель	Бура (мм)	Стандартный ход поршня	Максимальный ход	допустимый удар
SC SCD SCJ	32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	11000	2000
	40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600  700 800 900 1000	1200	2000
	50		1200	2000
	63		1500	2000
	80		1500	2000
	100		1500	2000

Теоретическая таблица выводов цилиндров

Скучно(мм)		32		40		50		63		80		100
Внешний диаметр поршневого стержня (мм)		12		16		20		20		25		25
Тип привода		Двойной тип действия		Двойной тип действия		Двойной тип действия		Двойной тип действия		Двойной тип действия		Двойной тип действия
		Сторона давления	Сторона тяги	Сторона давления	Сторона тяги	Сторона давления	Сторона тяги	Сторона давления	Сторона тяги	Сторона давления	Сторона тяги	Сторона давления	Сторона тяги
Площадь давления (мм²)		804	690	1256	1055	1963	1649	3117	2803	5026	4536	7853	7362
Давление воздуха (MPa)	0.1	80.4	69.0	125.6	105.5	196.3	164.9	311.7	280.3	502.6	453.6	785.3	736.2
	0.2	160.8	138.0	251.2	211.0	392.6	329.8	623.4	560.6	1005.2	907.2	1570.6	1472.4
	0.3	241.2	207.0	376.8	316.5	588.9	494.7	935.1	840.9	1507.8	1360.8	2355.9	2208.6
	0.4	321.6	276.0	502.4	422.0	785.2	659.6	1246.8	1121.2	2010.4	1814.4	3141.2	2944.8

0.5402.0345.0628.0527.5981.5824.51558.51401.52513.02268.03926.53681.00.6482.4414.0753.6633.01177.8989.41870.21681.83015.62721.64711.84417.20.7562.8483.0879.2738.51374.11154.32181.91962.13518.23175.25497.15153.40.8643.2552.01004.8844.01570.41319.22493.62242.44020.83628.86282.85889.60.9723.6621.01130.4949.51766.71484.12805.32522.74523.44082.47067.76625.8

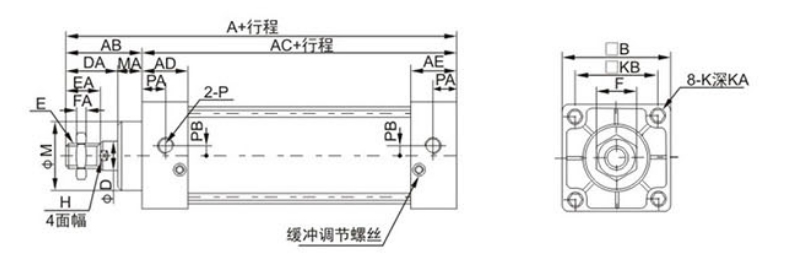

Внешний размерный рисунок (мм)

● SC

Бура	A	AB	AC	AD	AE	B	D	DA	E	EA	F	FA	H	K	KA	KB	M	MA	P	PA	PB
32	140	47	93	27.5	27.5	45	12	32	M10×1.25	22	17	6	10	M6×1	9.5	33	28	15	1/8″	14	5.5
40	142	49	93	27.5	27.5	50	16	34	M12×1.25	24	17	7	14	M6×1	9.5	37	32	15	1/4″	15	6

50150579327.527.5622042M16×1.53223817M6×19.54738151/4″178.563153579627.527.5752042M16×1.53223817M8×1.259.55638153/8″159.580182751073333942554M20×1.540261022M10×1.511.57047213/8″19.5101001887511333331122554M20×1.540261022M10×1.511.58447211/2″16.5111252369214440401383260M27×2.0454113.527M12×1.751611060321/2″201416031213218050501804094M36×2.072551836M16×2.01514065381/2″201520031012518550502204074M36×2.050551836M16×2.01517575501/2″2015

● SCD, SCJ

Бура	A1	A2	B	C	E	Z	J	K
32	187	182	47	93	32	27	6	M10×1.25
40	191	185	49	93	34	28	7	M12×1.25
50	207	194	57	93	42	29	8	M16×1.5
63	210	197	57	96	42	29	8	M16×1.5
80	257	238.5	75	107	54	35.5	10	M20×1.5
100	263	244.5	75	113	54	35.5	10	M20×1.5
