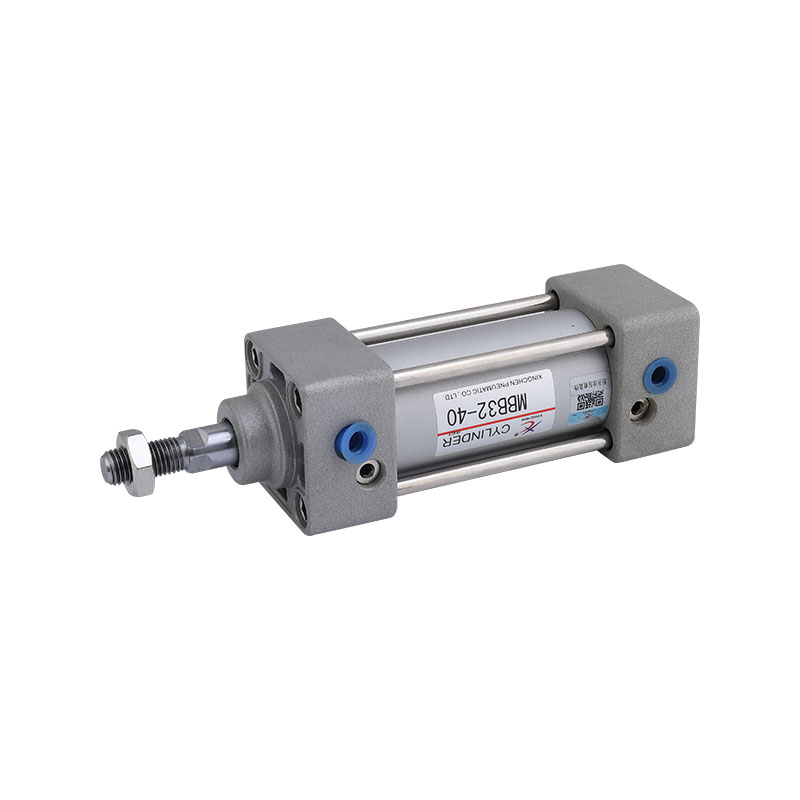

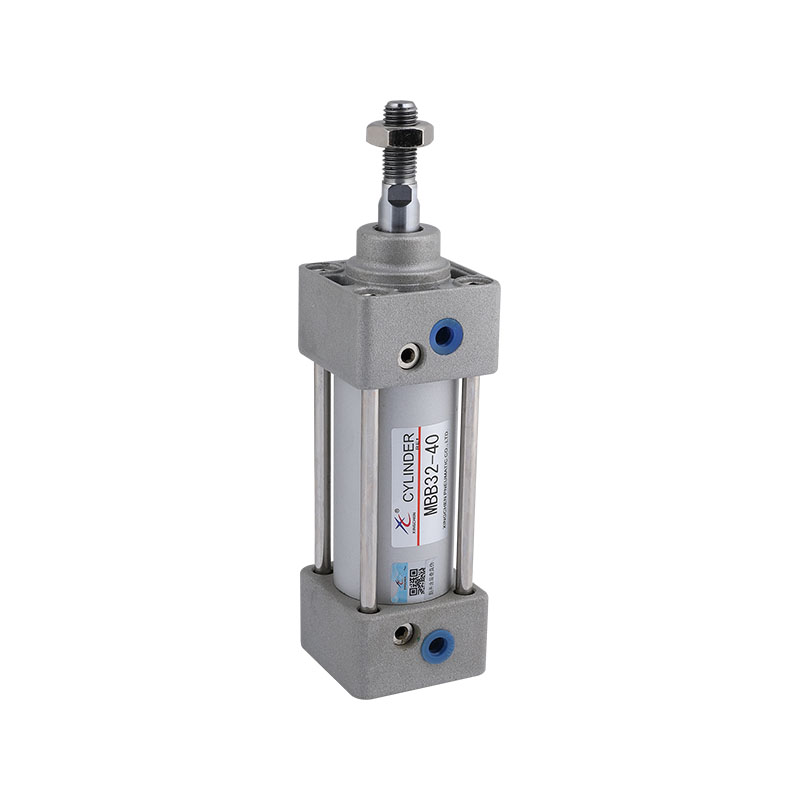

Стандартная серия MBB с цилиндром (Φ32~Φ125)

Код продукта

MB	B	32		50		N
Код серии MB: без магнита MDB: с магнитом	Тип крепления B:базовый тип C: сингл клевис D: двойной клевис F:штанга-фланец G:головка фланца L: осевая стопа T:центральная цапфовка	Бор(мм): 32,40,50,63,80,100,125	Поток порта без помеченных:Rc TN:NPT TF:G	Инсульт(мм): 25,50,75,80,100,125,150,160,175,200,250,300,350,400,450,500,600,700,800,900,1000	Опция J:нейлоновый тентентовый сапож K:термостойкий ботинок с тентом	Без маркировки: воздушные амортизации N: резиновая амортизация

Стандартные характеристики

Скучно(мм)		32	40	50		63	80		100	125
Режим движения		Тип с двойным действием
Рабочая среда		Воздух (фильтр 40 мкм)
Фиксированный тип	MBB	Базовый тип FA FB CA CB C R LB TC TCM1 TCM2
	MBBD, MBBJ	Базовый тип FA LB TC TCM1 TCM2
Диапазон давления		0,1~1,0 МПа (14~145 psi)
Гарантированное сопротивление давлению		1,5 МПа (215 psi)
Рабочая температура		-20~80°C
Диапазон рабочих скоростей в мм/с		30~800								30~500
Диапазон допуска к ударам		0~250  +10        0			251~1000  +14             0			1001~1500  +18             0

Тип буфераРегулируемый буферХод буфера мм243237.540*Калибр трубыPT1/8PT1/4PT3/8PT1/2

Инсульт

Бура (мм)	Стандартный ход поршня	Максимальный ход	Допустимый ход
32	25  50  75  80  100  125  150  160  175  200 250  300  350  400  450  500	1000	1800
40	25  50  75  80  100  125  150  160  175  200  250  300  350  400 450  500  600  700  800  900  1000	1200	1800
50		1200	1800
63		1500	1800
80		1500	1800
100		1500	1800
125		1500	1800

Внешний размерный рисунок (мм)

● MBB

Бура	A	B	C	D	E	F	G	H	1	J	K	L	N	O	P	Q	R	S	T	V	W	X
32	135	47	84	30	34	13	27	22	17	6	M10×1.25	M6	13	PT1/8	4	20.5	6.5	46	32.5	12	10	4
40	139	51	84	35	38	13	27	30	19	8	M14×1.5	M6	14	PT1/4	4	20.5	9	52	38	16	14	4
50	156	58	94	40	44	14	31.5	35	27	11	M18×1.5	M8	15.5	PT1/4	5	23	10.5	65	46.5	20	18	4
63	156	58	94	45	44	14	30.5	35	27	11	M18×1.5	M8	16.5	PT3/8	9	23	12	75	56.5	20	18	4
80	190	72	114	45	52	20	38	40	32	13	M22×1.5	M10	19	PT3/8	11.5	26.5	14	95	72	25	22	4
100	190	72	114	55	52	20	38	40	36	13	M26×1.5	M10	19	PT1/2	17	28.5	15	114	89	30	26	4
125	223	97	120	60	70	27	38	54	41	13.5	M27×2	M12	19	PT1/2	17	29	15	137	110	32	27	6

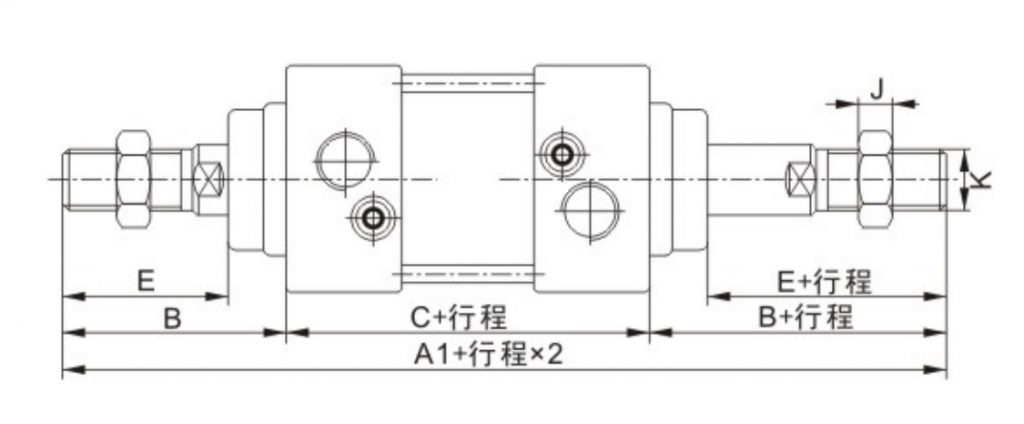

● MBBD, MBBJ

Бура	A1	A2	B	C	E	J	J1	Z	K	K1
32	178	171	47	84	34	6	6	27	M10×1.25	M10×1.25
40	186	176	51	85	36.5	8	7	28	M14×1.5	M12×1.25
50	210	195	58	94	44	11	8	29	M18×1.5	M16×1.5
63	210	195	58	94	44	11	8	29	M18×1.5	M16×1.5
80	258	241.5	72	114	52	13	10	35.5	M22×1.5	M20×1.5
100	258	248.5	72	114	52	13	13.5	42.5	M26×1.5	M27×2
125	314	286.5	97	120	70	13.5	13.5	42.5	M27×2	M27×2

● CA

Бура	32	40	50	63	80	100	125
A	131	135	152	152	186	186	217
C	84	84	94	94	114	114	120
S	46	52	65	75	95	114	136
T	32.5	38	46.5	56.5	72	89	110
DC	23	23	30	30	42	42	50
DD	10.5	11	15	15	23	23	28
DE	10	10	14	14	22	22	25
Диджей	13	13	17	17	27	27	28
DQ	13.8	13.8	19.8	19.8	29.8	29.8	31.8

● CB

Бура	32	40	50	63	80	100	125
A	131	135	152	152	186	186	217
C	84	84	94	94	114	114	120
CC	23	23	30	30	42	42	50

CD10.5111515232328CE10101414222225CJ14141818272732CP14.214.220.220.230.230.232.2CT32.53846.556.57289110PA128.828.840.840.860.860.864.8PB134.634.6474769.269.273.2S4652657595114136T28284040606064

● TC

Бура	32	40	50	63	80	100	125
A	135	139	156	156	190	190	223
C	84	84	94	94	114	114	120
D	12	16	16	20	20	25	25
E	32.5	38	46.5	56.5	72	89	110
F	52	65	75	90	112	135	170
G	50	63	75	90	110	132	160
H	74	95	107	130	150	182	210
J	22	28	28	30	32	38	40

● FA, FB

Бура	32	40	50	63	80	100	125
A	131	135	152	152	186	186	217
C	84	84	94	94	114	114	120
AJ	11	11	14	14	17	17	19
АК	6.5	6.5	9	9	11	11	13
BA	30.5	35.5	40.5	45.5	45.5	55.5	60.5
BB	10	10	12	12	16	16	20
До н.э.	47	53	65	75	95	115	138
BD	32	36	45	50	63	75	102
BE	80	90	108	118	150	176	216
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12.5	14.5	14
T	32.5	38	46.5	56.5	72	89	110

● LB

Бура	32	40	50	63	80	100	125
AA	146	154	170	176	202	210	250
AC	128	132	148	148	174	178	210
AD	9	11	11	14	14	16	20
AE	50	55	70	80	100	120	136
AF	32	38	46	56	72	89	90
AG	22	24	27	27	30	32	45
АХ	30	33	40	45	55	65	81
AP	7	9	9	12	12	14	14
AT	3	3	3	4	5	5	8

● CR

Бура	32	40	50	63	80	100	125
A	131	135	152	152	186	186	217
AA	44	44	60	60	86	86	110
B	62	62	81	81	111	111	136
C	84	84	94	94	114	114	120

CC22223030454560CD656584.584.5120120143CJ232331.531.5474753D42425353737390E6.66.699111113.5F12121515181820H7788101014I13.813.819.819.829.829.831.8J10101414222225K33334545656575L32324343646478N25254040303030O45456060555550N+O+90°160160190190175175170

● TCM1

Бура	32	40	50	63	80	100	125
A	135	139	156	156	190	190	223
AA	22	28	28	30	32	38	40
B	66	86.5	91.5	115	126	157.5	175
C	84	84	94	94	114	114	120

CC40545470709090D11111111111919E9121212121818F6075758585115115G80100100110110155155H52657590112135170I12161620202525J20273142546880K50637590110132160L627991110130157185M7798110133153185213N12161620202525

● TCM2

Бура	32	40	50	63	80	100	125
A	135	139	156	156	190	190	223
AA	14	17	17	20.5	20.5	24.5	24.5
B	52	65	75	90	112	135	170
C	84	84	94	94	114	114	120
CC	12	16	16	20	20	25	25
D	20	27	31	42	54	68	80

E50637590110132160F668294113.5133.5159.5187.5G8099111134154184212H32363642425050I46555565657575J6.89911111414K11151518182020M30363640405050N79911111414
