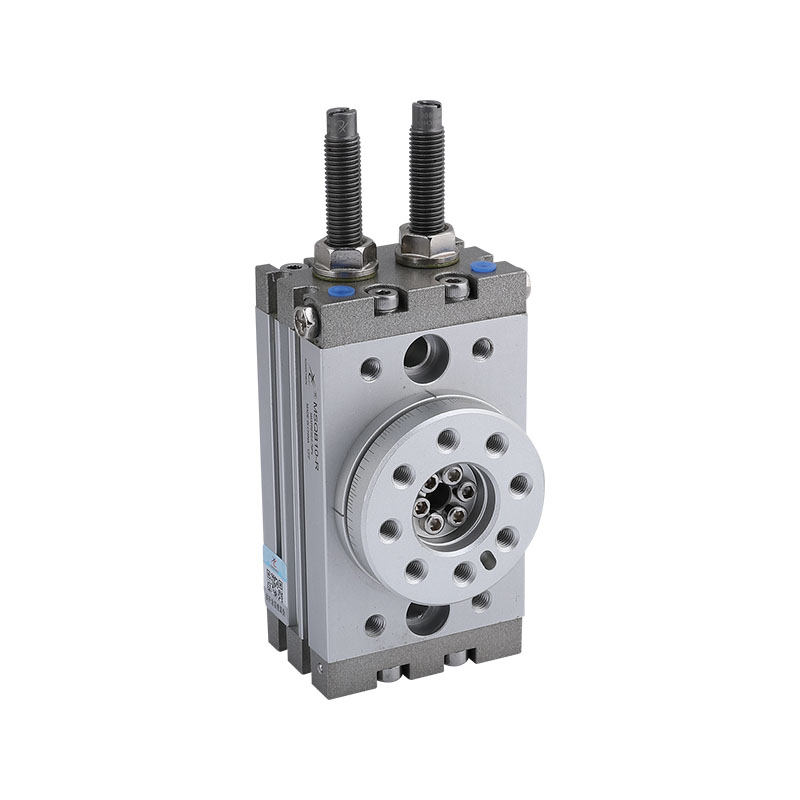

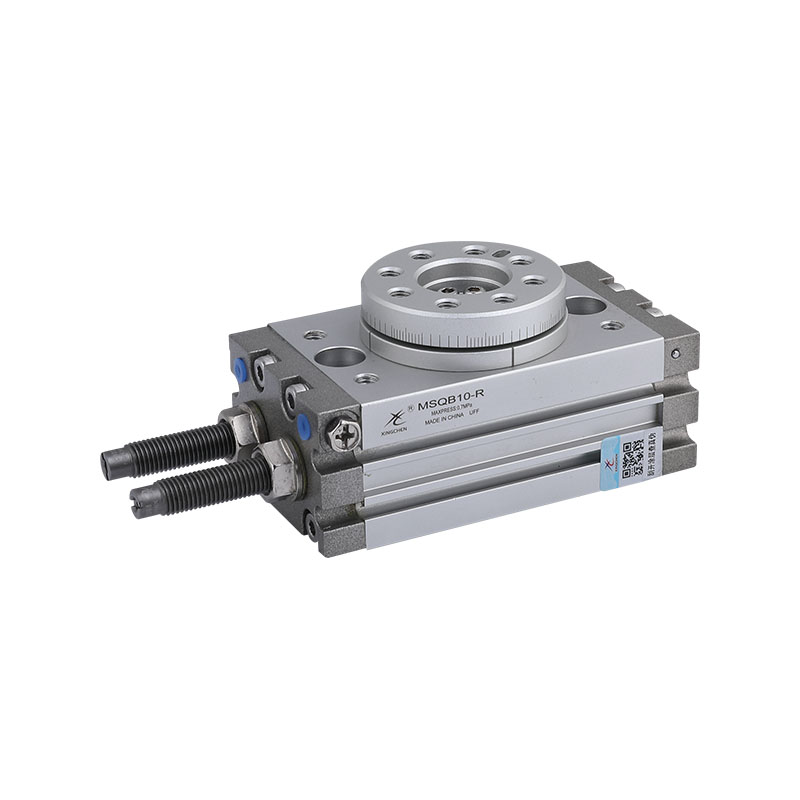

Ротационный цилиндр (шестерня — большой цилиндр) серия MSQ (Φ10~Φ200)

Код продукта

MSQ	10	A
Код серии MSQA: высокоточный тип MSQB:basic тип	Бор(мм): 10,20,30,70,100,200	Опция A: с регулирующим затвором R: с гидравлическими амортизаторами	Расположение порта unmarked:side E:front

Стандартная спецификация

Бура (мм)		10	20	30	50	70	100	200
Используемая жидкость		Воздух (не смазанный)
Метод действия		Двойное действие
Максимальное рабочее давление	С помощью винта для регулировки угла	1 МПа
	С гидравлическим буфером	0,6 МПаНот)
Минимальное рабочее давление		0,1 МПа (0,2 МПа для высокоточного типа 10, 0,1 МПа для 20~50)
Температура окружающей среды и жидкости		0~60°C (но не замороженный)
Буферизация		Резиновый буфер (стандартный)/гидравлический буфер (опционально)
Допустимая кинетическая энергия	с винтом для регулировки угла	0.007J	0.025J	0,048J	0.081J	0.24J	0,32Дж	0,56Дж
	С гидравлическим буфером	0.039J	0.116J		0.294J	1.1J	1.6J	2.9J
Диапазон регулировки угла		0~190°
Максимальный угол замаха		190°
Стабильная осцилляция Временная шкала	С помощью винта для регулировки угла	0,2~1,0 с/90				0,2~1,5 с/90°	0,2~2,0 с/90°	0,2~2,5 с/90°
	С гидравлическим буфером	0,2~0,7 с/90°				0,2~1,0 с/90°

Диаметр стволаΦ15Φ18Φ21Φ25Φ28Φ32Φ40Калибр ствольной коробкиM5×0.8Rc 1/8

Допустимый вес нагрузки

Модель	Допустимый радиальный вес нагрузки (N)		Допустимая осевая нагрузка (N)					Допустимый момент изгиба (N-m)		Эффективный выходной крутящий момент (N-m) (при 0,5 МПа)
	Базовый тип	Высокоточный тип	(a)		(b)			Базовый тип	Тип высокой точности
			Базовый тип	Высокоточный тип	Базовый тип	Высокоточный тип
MSQ□10口	78	86	74	74	78		107	2.4	2.9	0.89
MSQ□20□	147	166	137	137	137		197	4.0	4.8	1.84
MSQ□30□	196	233	197	197	363		398	5.3	6.4	2.73
MSQ□50□	314	378	296	296	451		517	9.7	12	4.64
MSQ□70□	333	一	296	一	476		一	12.0	一	6.79
MSQ□100□	390	一	493	一	708		一	18.0		10.1

MSQ□200□543一740一1009一25.0一19.8

● (MSQB10.20.30.50)

Примечание: максимальный размер — при угле замаха максимальный (190°)

Модель

A

B

C

D

E

F

G

H   I

J

K

L

M

N

О

P

Q

R

S

T

U

V

W

X

Y

Z

MSQB10□6027152M5×0.88M5×0.86.8116.53H93.5329215H959.58.617.747344.531384MSQB20□763420.52M6×110M6×18.6148.54H94.54311717H991210.62554376.52.517106MSQB30□8437232M6×110M6×18.6148.54H94.54812722H991210.62557406.5317104.5MSQB50□1005026.52M8×1.2512M8×1.2510.51810.55H95.55515226H91015.51431.466467.5320125

Модель	AA	BB	CC	DD	EE	FF	GG	ХХ	II	ДжейДжей	KK	LL	ММ	NN	0O	PP	QQ	RR	SS	TT	Модель гидравлических амортизаторов
MSQB10□	46	45	20	M8×1.25	12	M8×1	50	45	20	12	4	27.8	15.5	34.5	9	13	M5×0.8	31.5	8.6	M8×1	RBA0805-X692
MSQB20□	61	60	28	M10×1.5	15	M10×1	65	60	27.5	14	5	28.5	16	51	10	12	M5×0.8	34.7	10.6	M10×1	RBA1006-X692

MSQB30□676532M10×1.515M10×17065291453218.55011.5141/834.710.6M10×1RBA1006-X692MSQB50□777535M12×1.7518M14×1.580753819637.5226314.5151/851.714M14×1.5RBA1411-X692

● MSQB70

● MSQB100

● MSQB200
