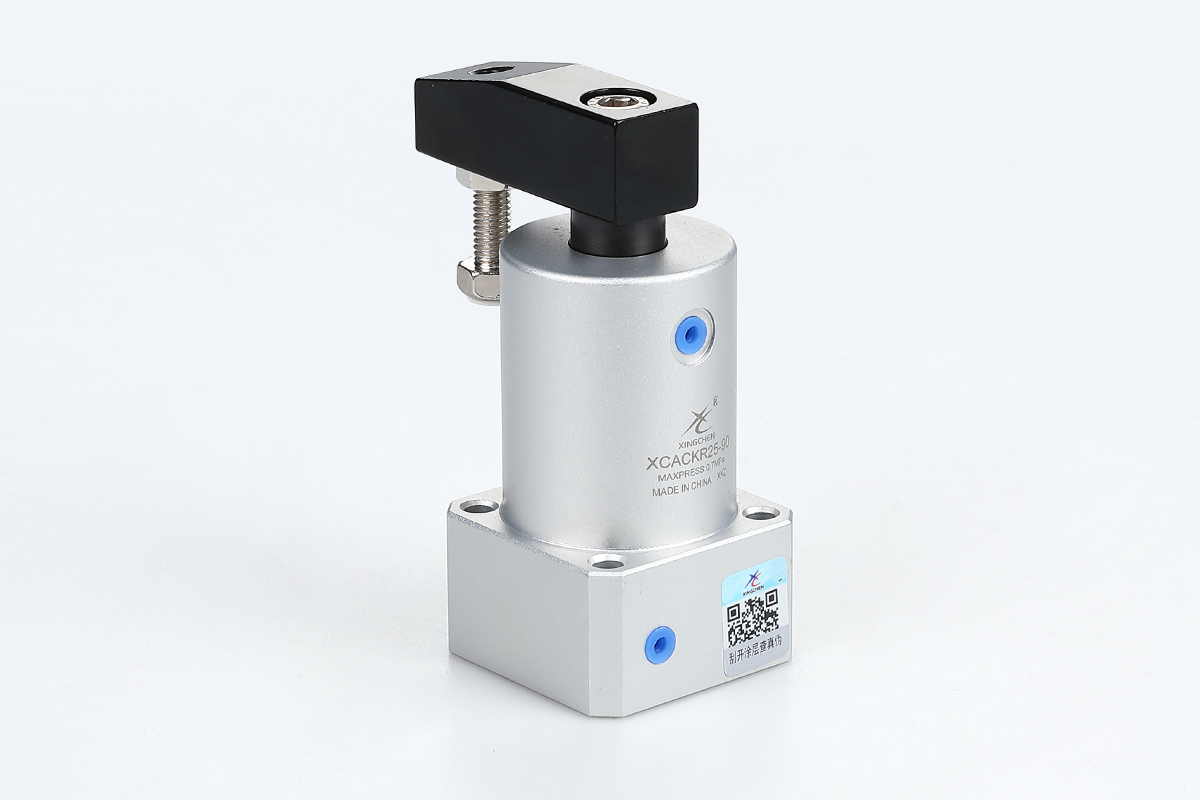

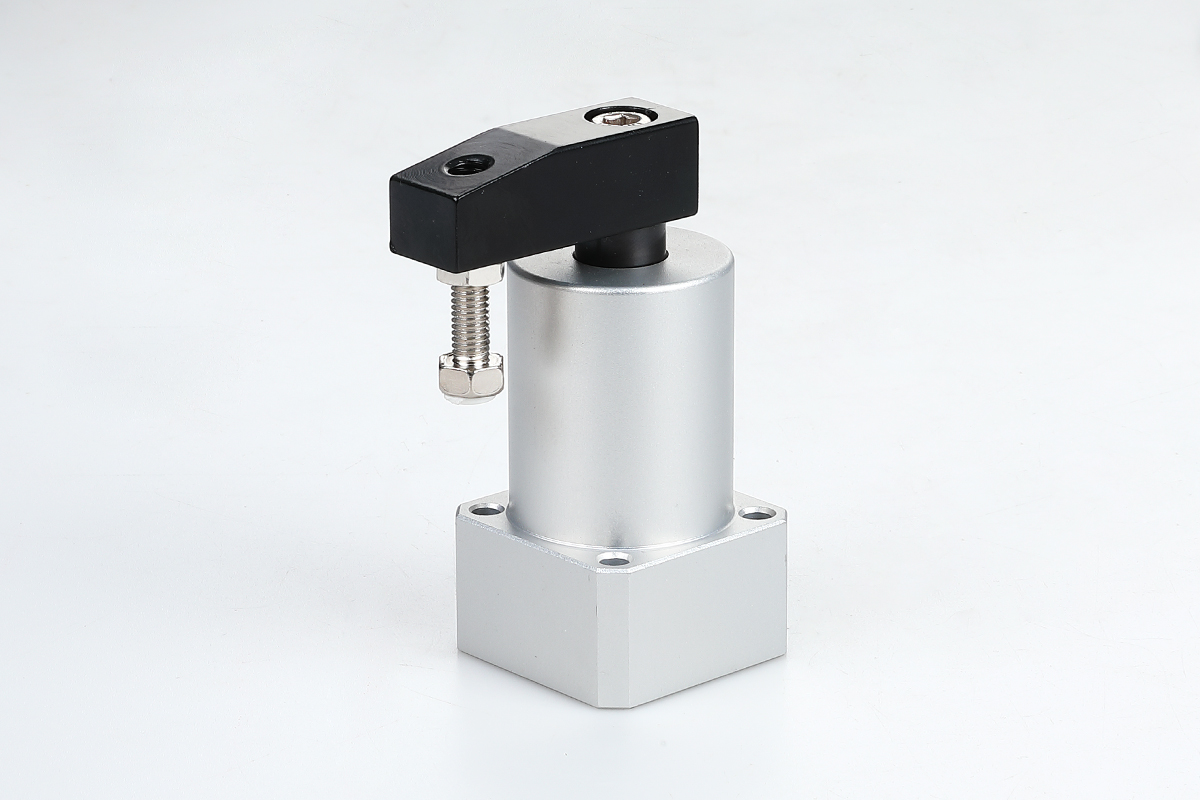

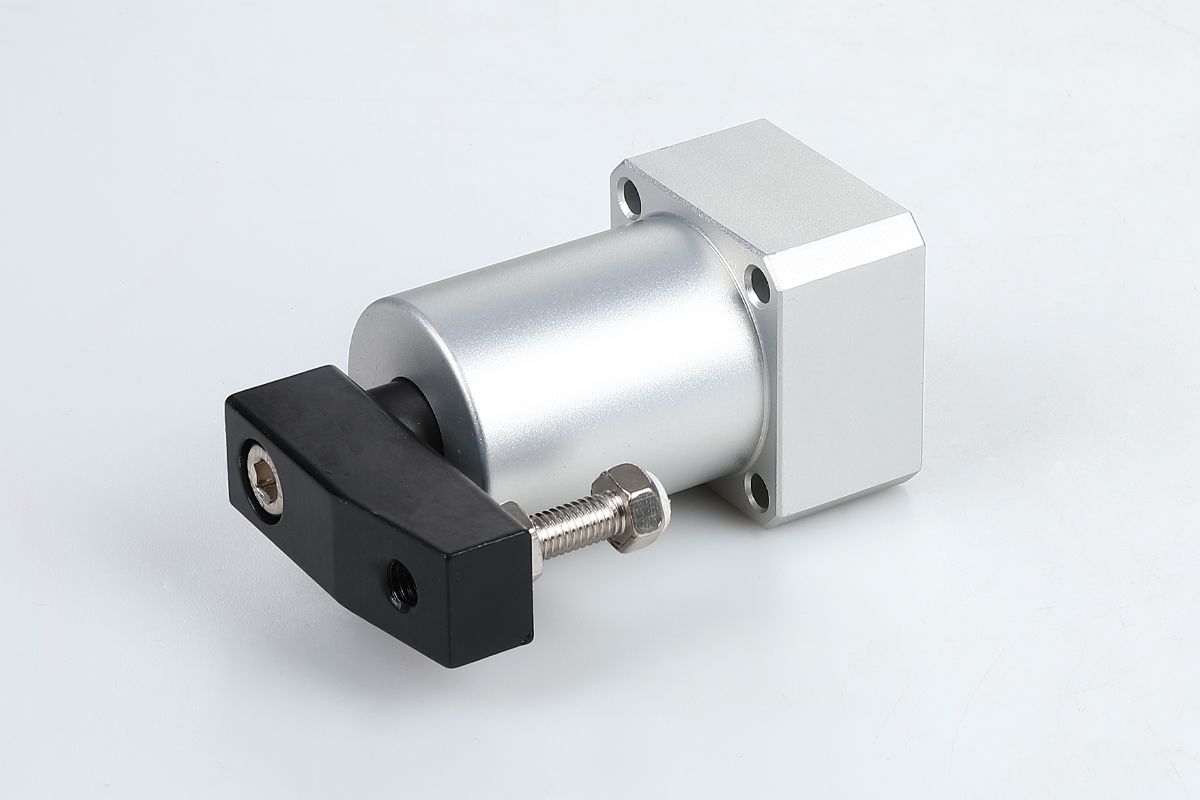

Обозначение
| XCACK | L | 25 | 90 | T |
| Код серии XCACK:basic тип XCACKD: обесторонняя зажимная пластина | Направление вращения L: нажать вниз и повернуть налево R: нажмите вниз и поверните направо | Скучно(мм) 25,32,40,50,63 | Поворотный угол 90:90°180:180° | Нить unmarked:PT T:NPT G:G |
Характеристики продукции
1, герметизация материала для обеспечения надёжности цилиндра в различных условиях использования;
2, структура трёх направляющих канавок, обеспечивающая высокую точность;
3, рабочий режим имеет одну сторону и двусторонний (90°);
4, режим вращения включает вращение левой и правшей; 90° и 180°;
5, материал поршневого стержня — это специальная легированная сталь, термически обработанная для увеличения срока службы.
Стандартная спецификация
| Внутренний диаметр (мм) | 25 | 32 | 40 | 50 | 63 |
| Форма действия | Ретранслятор | ||||
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | ||||
| Диапазон рабочего давления | 0,15~1,0 МПа (22~145 psi) | ||||
| Гарантированная устойчивость давления | 1,5 МПа (215 psi) | ||||
| Рабочая температура °C | -20~80 | ||||
| Диапазон рабочих скоростей в мм/с | 50~200 | ||||
| Диапазон допуска к ударам | +1.00 | ||||
| Диапазон допуска поворотного угла | ±1,5° | ||||
| Форма амортизации (1) | НЕТ | ||||
| Калибр соединения (2) | M5×0.8 | PT1/8 | |||
(2) Тип зубца ствольной коробки доступен в вариантах G и NPT для вращения.
Путешествия
| Внутренний диаметр (мм) | Тип путешествия | 90° | 180° | Общее количество поездок (90/180) |
| 2532 | Вращающийся ход | 14 | 20 | 26 |
| Ход зажимов | 12 | 6 | 26 | |
| 40 | Вращающийся ход | 15 | 21 | 27 |
| Ход зажимов | 12 | 6 | 27 | |
| 5063 | Вращающийся ход | 15 | 21 | 29 |
| Ход зажимов | 14 | 8 | 29 |

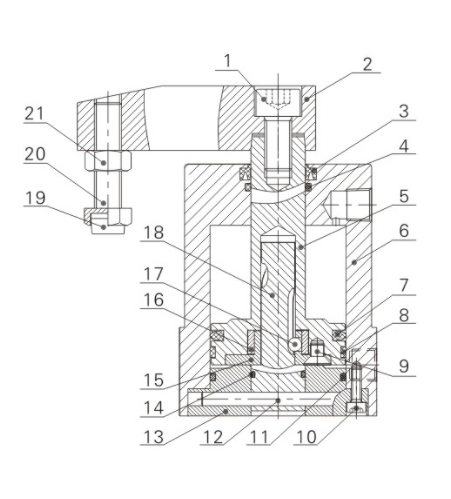

Внутренний состав
| Нет. | Название | Материал | Нет. | Название | Материал |
| 1 | Винты крышки головки с шестиугольниками | Среднеуглеродистая сталь | 12 | Фиксирующий замок | S45C |
| 2 | Коромысный рычаг | Быстро продаваемая сталь | 13 | Задняя обложка | Алюминиевый сплав |
| 3 | Форма 0-кольца | NBR | 14 | Уплотнительное кольцо | NBR |
| 4 | Уплотнительное кольцо | NBR | 15 | Блок давления | SCr440 |
| 5 | Поршневой шатун | Шлифовальные стержни S45C с твёрдым хромированием | 16 | Втулки | SCr440 |
| 6 | Кузов | Алюминиевые сплавы | 17 | Шары | Углеродистая сталь |
| 7 | Поршень с 0-кольцом | NBR | 18 | Поворотный вал | SCr440 |
| 8 | Кольцо для износа (прокладка) | PTFE+Графит | 19 | Crash pad | PTFF |
| 9 | Винт крышки головки с шестиугольником | Среднеуглеродистая сталь | 20 | Винты | Среднеуглеродистая сталь |
| 10 | Винт крышки головки с шестиугольником | Среднеуглеродистая сталь | 21 | Шестиугольная гайка | Среднеуглеродистая сталь |
| 11 | Уплотнительное кольцо | NBR |
