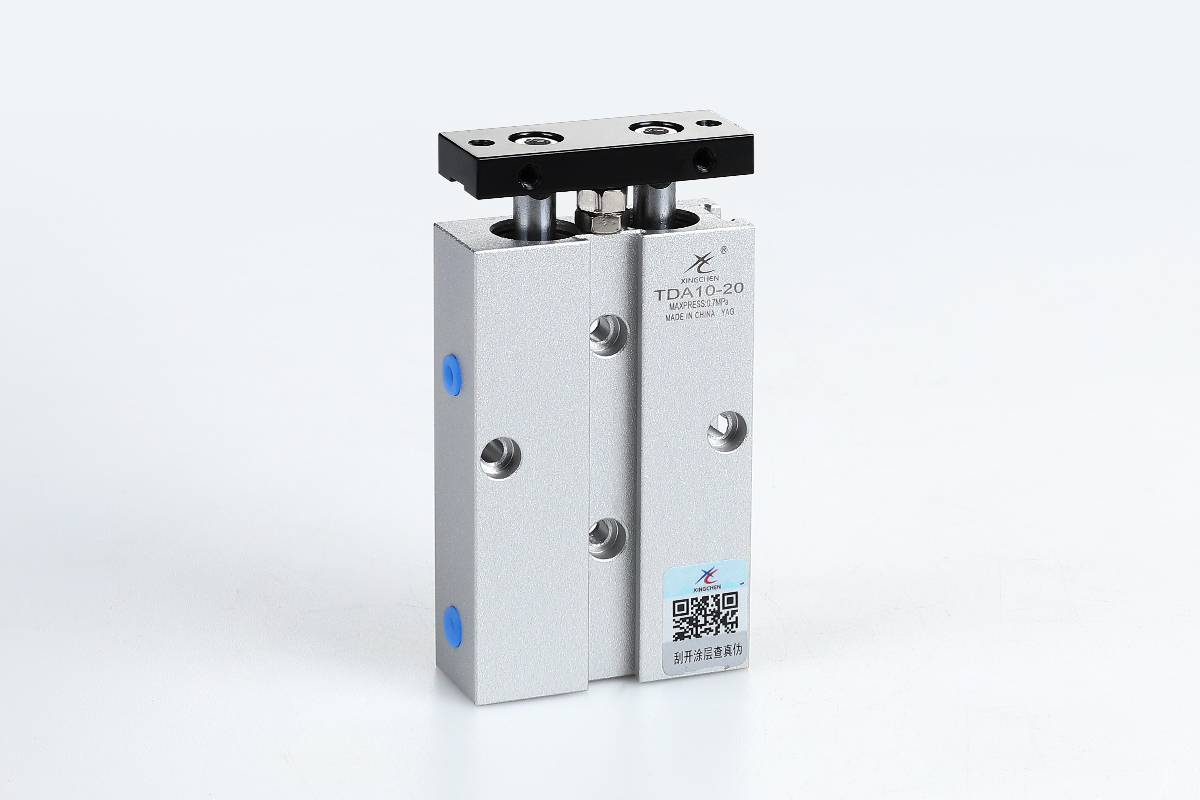

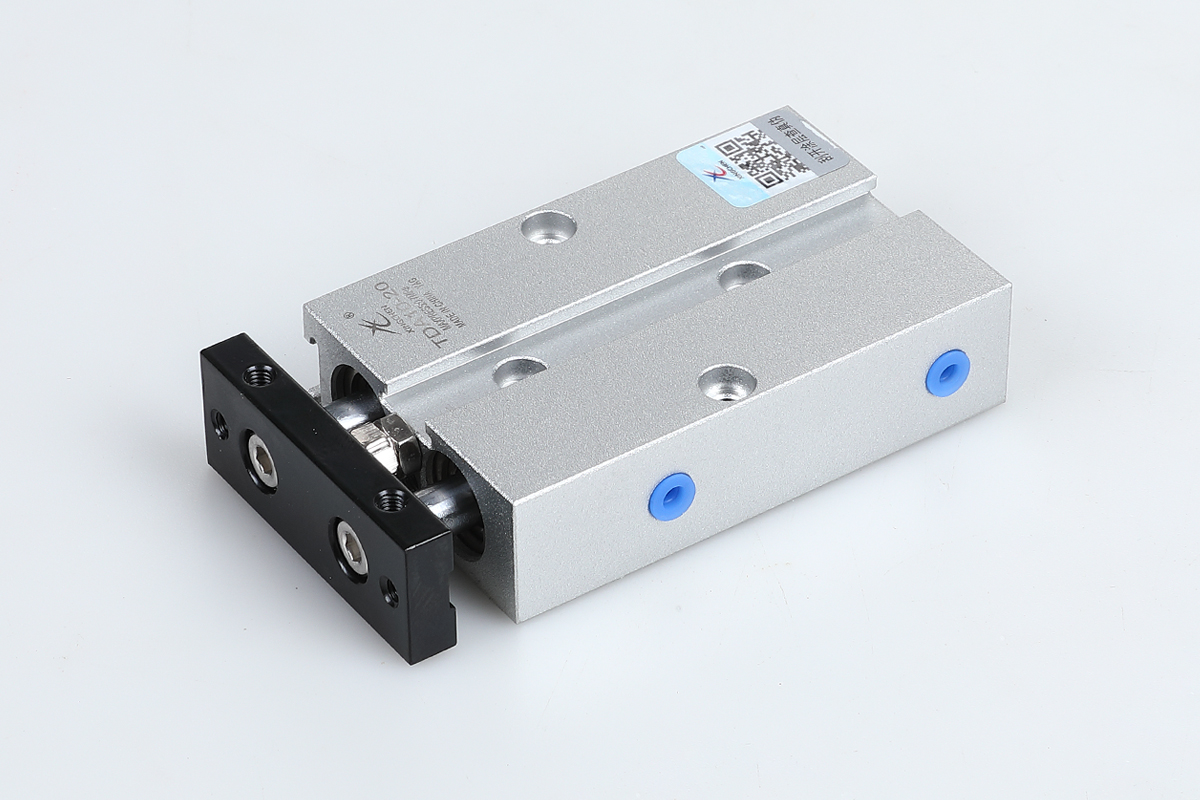

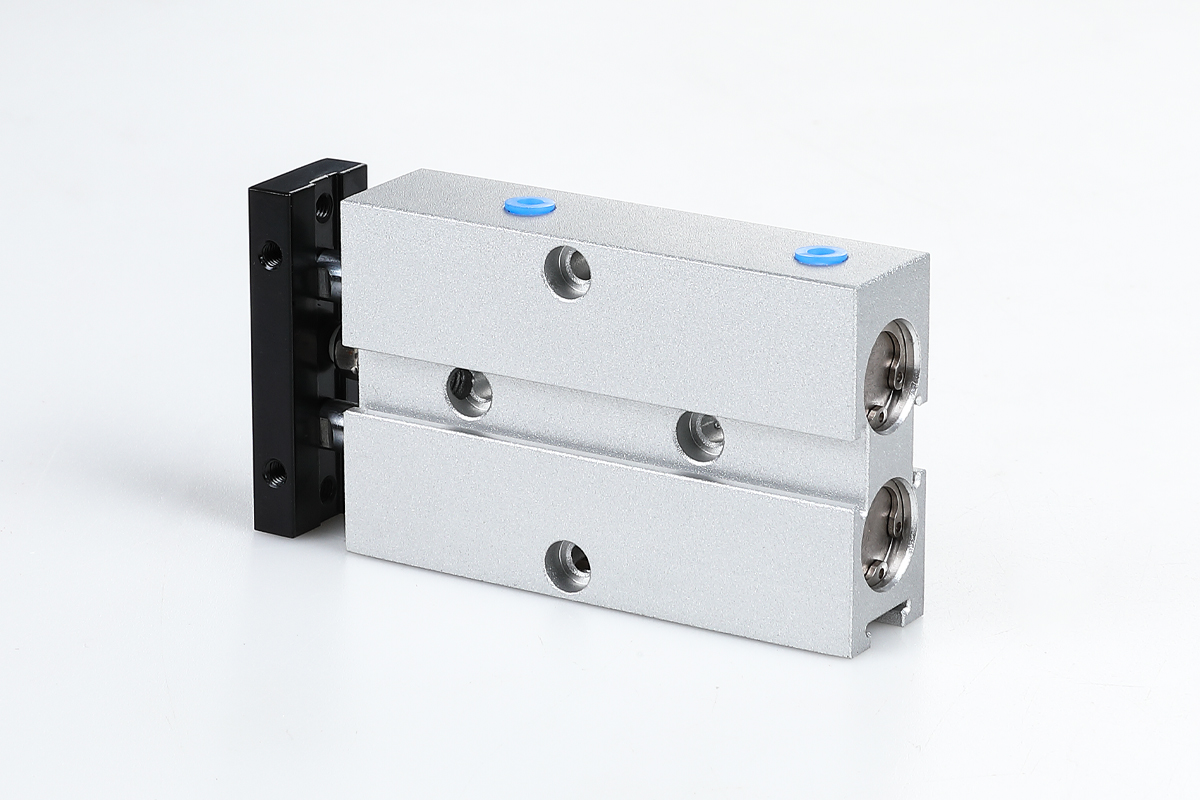

Серия TDA с двумя шатунными цилиндрами (Φ10-Φ32)

Серия TDA с двумя шатунными цилиндрами (Φ10-Φ32)

Актёрская схема: двойное действие

Выдерживает давление: 1,5 МПа

Рабочий диапазон давления: 0,1-1,0 МПа

Требования к температуре: -20~70°C

Скорость поршня: 30-500 мм/с

Поделиться в:

Код продукта

TDA	20	50
Код серии TDA: двойной стержень и двойной механизм действия TDAW: двойной стержень и двойной направленный	Бор(мм): 12,16,20,25,32	Ход хода(мм): 10,20,30,40,50, 60,70,80,90,100, 125,150,175,200	Регулируемый ход хода(мм)	Резьба для стержня Без маркировки: PTT:N PTG:G

Стандартная спецификация

Внутренний диаметр (мм)	10	16	20	25	32
Режим работы	Повторяющийся
Рабочая среда	Воздух
Диапазон давления	0,1~1,0 МПа (14~145 psi)
Гарантированное давление	1,5 МПа (215 psi)
Рабочая температура, °C	-20~70
Диапазон рабочей скорости, мм/с	30~500
Регулировочный ход, мм	-10~0
Допуск по ходу	+1,0 0
Тип амортизации	Демпфирование ударного типа
* Точность защиты от вращения	±0,4°	±0,3°
** Размер присоединительной резьбы	M5×0,8				PT1/8
* Точность защиты от вращения — это угол, на который может повернуться неподвижная пластина цилиндра при полностью втянутом цилиндре; ** доступные типы резьбы: NPT и G. Серия TN также полностью намагничена.

Инсульт

Внутренний диаметр (мм)	Стандартный ход поршня (мм)	Максимальный ход поршня
10	102030405060708090100	100
16 20 25 32	102030405060708090100125 150175200	200

Примечание:1. Нестандартный ход поршня в диапазоне 100 мм конвертируется из предыдущего стандартного хода, а внешние размеры соответствуют размерам предыдущего стандартного хода поршня.
Например, ход поршня нестандартного цилиндра 28 — это стандартный цилиндр со стандартным ходом 30, модифицированный от стандартного цилиндра, с внешними размерами того же.

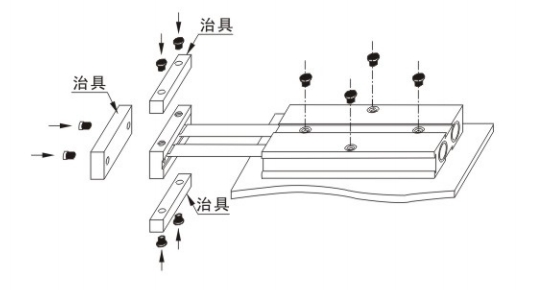

Метод фиксации

Теоретическая таблица выходной силы цилиндра

Внутренний диаметр (мм)	Наружный диаметр штока поршня (мм)	Схема действия	Сторона движения	Площадь под давлением (мм²)	Давление воздуха (МПа)
Внутренний диаметр (мм)	Наружный диаметр штока поршня (мм)	Схема действия	Сторона движения	Площадь под давлением (мм²)	0,1	0,2	0,3	0,4	0,5	0,6	0,7
6	4	Двойное действие	Сторона выдвижения	56,5	5,7	11,3	17,0	22,6	28,3	33,9	39,6
6	4	Двойное действие	Сторона втягивания	31,4	3,1	6,3	9,4	12,6	15,7	18,8	22,0
10	6	Двойное действие	Сторона выдвижения	157,1	15,7	31,4	47,1	62,8	78,5	94,2	110,0
10	6	Двойное действие	Сторона втягивания	100,5	10,1	20,1	30,2	40,2	50,3	60,3	70,4
16	8	Двойное действие	Сторона выдвижения	402,1	40,2	80,4	120,6	160,8	201,1	241,3	281,5
16	8	Двойное действие	Сторона втягивания	301,6	30,2	60,3	90,5	120,6	150,8	181,0	211,1
20	10	Двойное действие	Сторона выдвижения	628,3	62,8	125,7	188,5	251,3	314,2	377,0	439,8
20	10	Двойное действие	Сторона втягивания	471,2	47,1	94,2	141,4	188,5	235,6	282,7	329,9
25	12	Двойное действие	Сторона выдвижения	981,7	98,2	196,3	294,5	392,7	490,9	589,0	687,2
25	12	Двойное действие	Сторона втягивания	755,6	75,6	151,1	226,7	302,2	377,8	453,3	528,9
32	16	Двойное действие	Сторона выдвижения	1608,5	160,8	321,7	482,5	643,4	804,2	965,1	1125,9
32	16	Двойное действие	Сторона втягивания	1206,4	120,6	241,3	361,9	482,5	603,2	723,8	844,5

Внешние размеры

● φ10

Символ/штрих	10	20	30	40	50	60	70	80	90	100
E	30	30	35	40	45	50	55	60	65	70

● φ16-φ25

Внутренний диаметр	A	B	C	D	Инсульт ≤	10	20	30	40	50	60	70	80	90	100	125	150	175	200	F
16	68	15	53	20	E	30	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	8
20	78	20	58	20		35	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	10
25	81	19	62	30		40	40	45	50	55	60	65	70	75	80	92.5	105	117.5	130	10

Внутренний диаметр	G	H	I	J	K	L	M	N1	N2	P1	P2	Вопрос	R	S	T	V	W
16	47	7	24	M4 x 0.7 глубина 5	47	53	20	22	11	Обе стороны: глубина φ7,5 мм 7,2 мм Сквозное отверстие: φ4,5	Обе стороны: φ8 глубина 4,5 мм насквозь Отверстие: φ4.5	34	3	54	21	8	6.1
20	55	10	28	M4 x 0.7 глубина 5	55	61	24	25	12	Обе стороны: глубина φ7,5 мм 7,2 мм Сквозное отверстие: φ4,5	Обе стороны: φ8 глубина 4,5 мм насквозь Отверстие: φ4.5	44	3.5	62	25	10	8.1
25	66	9	34	M4 x 0.7 глубины 6	66	72	29	27	12	Обе стороны: глубина φ7,5 мм 7,2 мм Сквозное отверстие: φ4,5	Обе стороны: φ8 глубина 4,5 мм насквозь Отверстие: φ4.5	56	6	73	30	12	10.1
