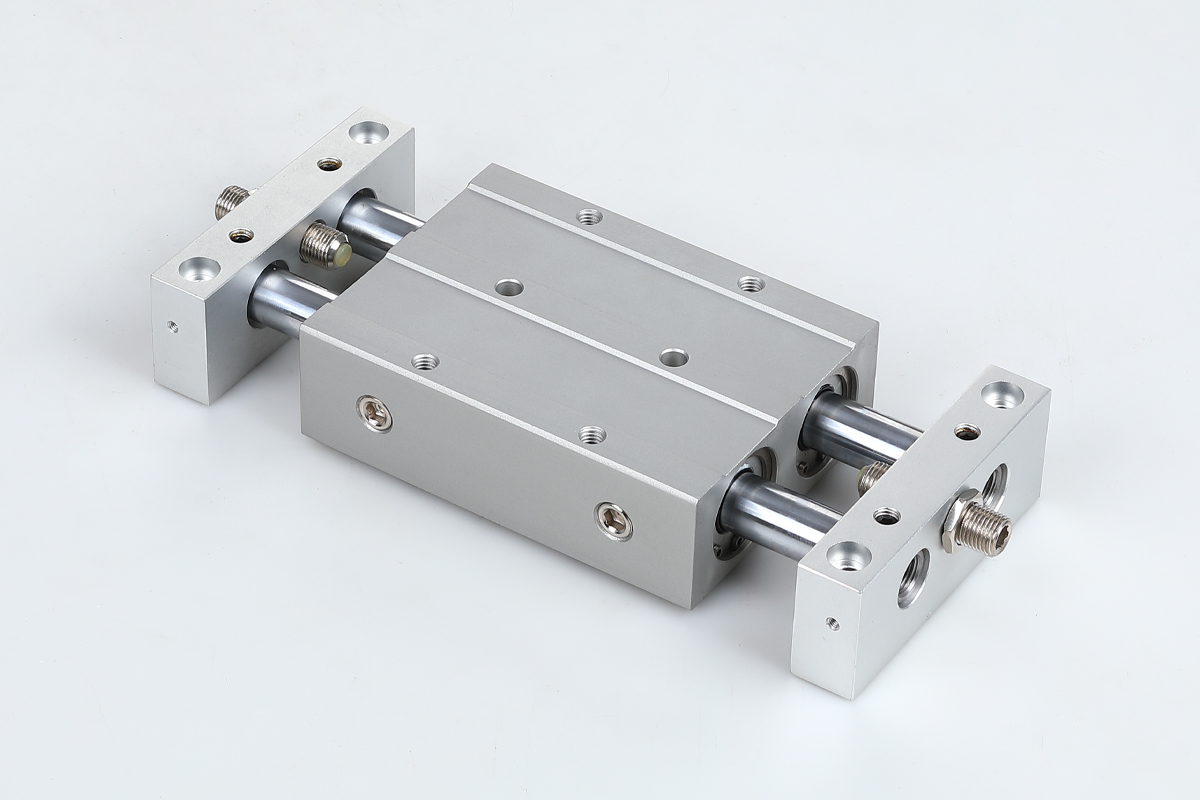

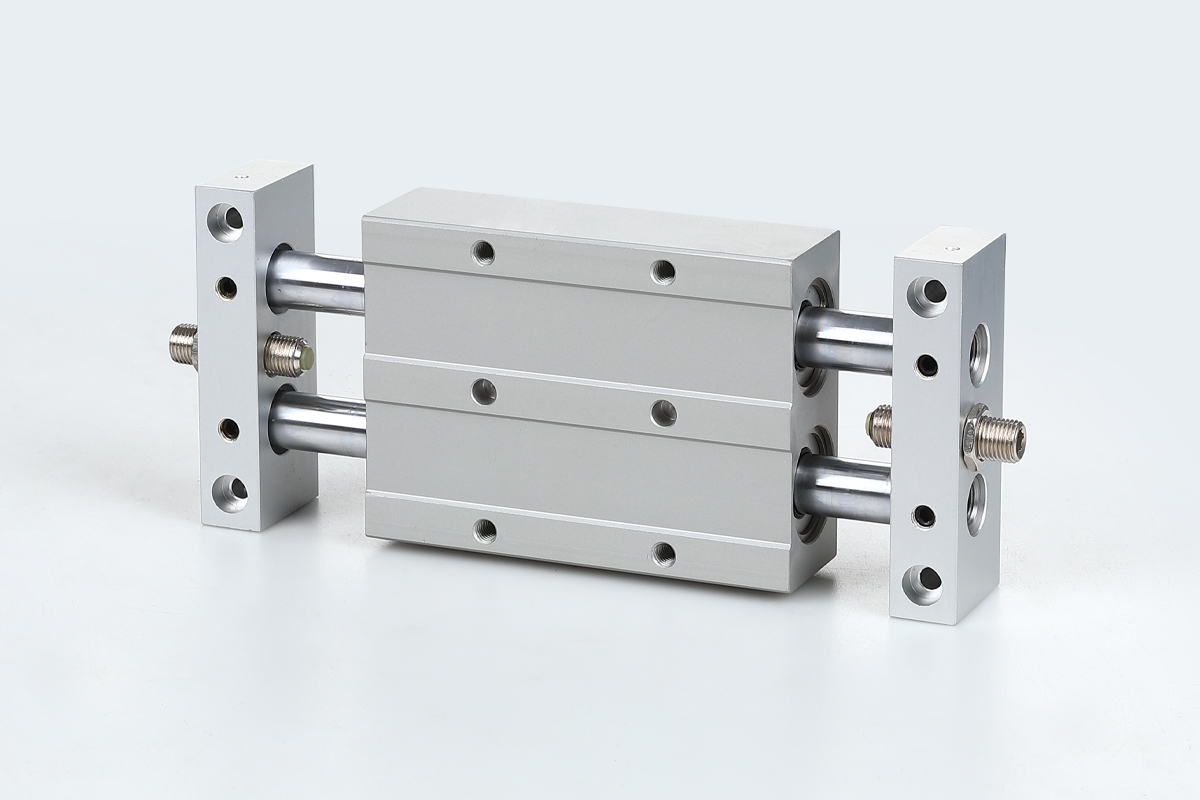

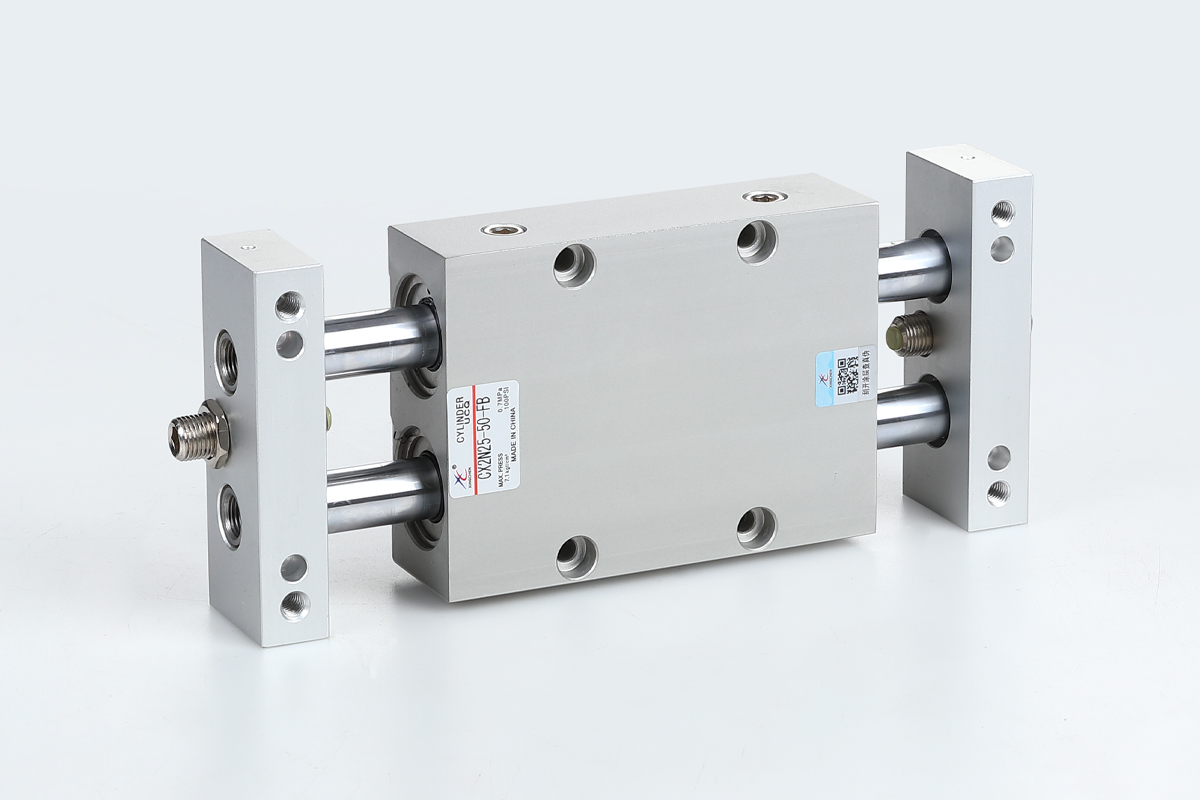

Двухшатунный цилиндр (тип затворного стола) серия CX2 (Φ10-Φ25)

Код продукта

CX2	N	20	100	B
Код серии CX2:базовый тип CDBX2: с креплением тела магнитным переключателем CDPX2::с креплением на торцевой пластине магнитным переключателем	Код типа N: без масла тип H: воздушно-масляный тип	Бор(мм): 10,15,25	Инсульт(мм): 25,50,75,100, 125,150,175,200	Корректировка Ltinerary без маркировки: с двумя регулируемыми болтами B: с двумя гидравлическими амортизаторами BS: с одним гидравлическим амортизатором

Стандартная спецификация

Бура (мм)		10	15		25
Жидкость		Авиация
Тип действия		Двойное действие
Гарантированное давление		15kgf/cm²{1.5MPa}
Максимальное рабочее давление		9,9кгс/см²{0,99 МПа}
Минимальное рабочее давление		1,5кгс/см²{0,15 МПа}		1kgf/cm²{0.1MPa}
Температура окружающей среды и жидкости		5~60°C
Скорость поршня	С регулирующим затвором	30~200 мм/с
	С гидравлическим амортизатором	30~500 мм/с
Буферизация		Гидравлический амортизатор (опционально)
Максимальная нагрузка		1кгс	3kgf		6кгс
*Смазка		Не требуется
Подшипник		Подшипник затвора
Точность без вращения		±0,1°	±0,04°		±0,02°
Диаметр трубки Rc(PT)		M5×0.8			1/8
*Если требуется смазка, используйте масло Turbine 1 ISOVG32.

Пример порядка

1) Требуемый диаметр цилиндра: 15, ход: 75, базовый тип, правильный тип: CX2N15-75

2) Требуемый диаметр цилиндра: 25, ход поршня: 200, встроенный магнитный кольцевой тип (корпус цилиндра), с 2 гидравлическими амортизаторами. Правильная модель: CDBX2N25-200B

Варианты переключения хода/магнитного переключателя

Скучно(мм)	Стандартный ход поршня (мм)	**Магнитный переключатель
		Установка корпуса цилиндров		Установка торцевой пластины
10	25,50,75,100	D-E73AL D-E80ALD-E76AL		D-A72L D-A73L D-A76L D-A80L D-F79L D-J79L
15	25,50,75,100, 125,150,175,200	D-A72L D-A76L D-A79L	D-A73L D-A80L D-J79L
25

Теоретическая таблица степеней

Модель	Поршневой шатунДиаметр (мм²)	ПоршеньОбласть давления (мм²)	Рабочее давление (кгс/см²)
			2	3	4	5	6	7	8	9
CX2N10	6	1.01	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
CX2N15	8	2.07	4.1	6.2	8.3	10.4	12.4	14.5	16.6	18.6
CX2N25	14	5.97	11.9	17.9	23.9	29.9	35.8	41.8	47.8	53.7

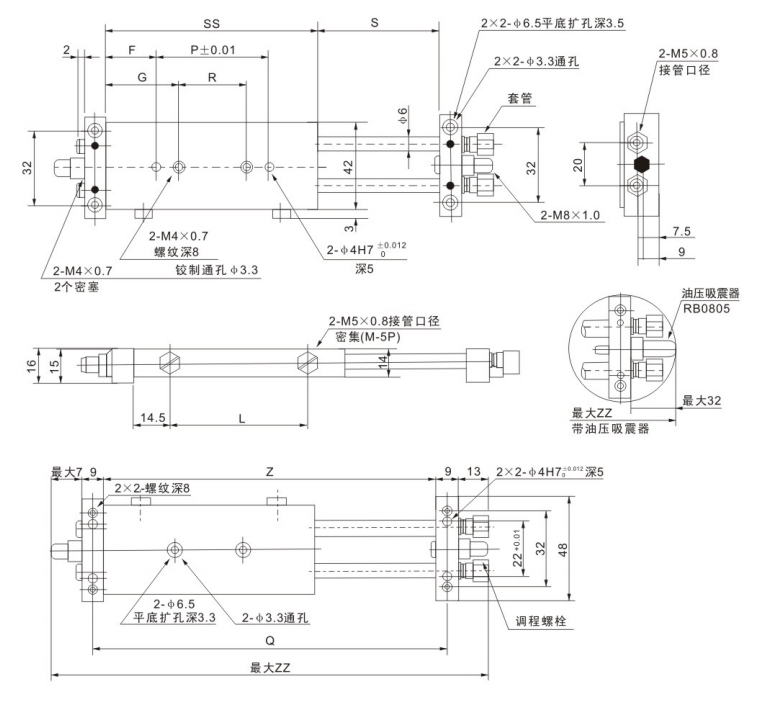

Внешний размерный рисунок (мм)

● CX2N10

Модель	F	G	L	P	Q	R	S	SS	Z	С регулирующим затвором	С гидравлическим амортизатором
										ZZ	ZZ
CX2N10-25	9.5	19.5	38	48	103	28	27	67	94	132	176
CX2N10-50	20	30	63	52	153	32	52	92	144	182	226
CX2N10-75	25	35	88	67	203	47	77	117	194	232	276
CX2N10-100	25	35	113	92	253	72	102	142	244	282	326

● CX2N15·25

Модель	A	B	C	φD	E	F	φG	φH	I	J	φK	L	M	N	O	P	Q	R	S	SL	sS	T	φU	φV	W	X	Y	z	Болт с регулируемым ходом  ZZ	Гидравлический амортизатор ZZ
CX2N15-25□	40	41	50	8	20	24.5	φ8 плоскодонная глубина разбора 4	Φ4.3 сквозное отверстие	M5×0.8 Уплотнительная пробка	Глубина резьбы M5×08 10	φ5H7Deep6	37	11	22	21	20	106	M5×0,8Диаметр трубки	27	15.5	69	M8× 1.0	Φ7.6 плоский – дно с противодном 4.4	Φ4.2 сквозное отверстие	10	10	55	96	128	178
CX2N15-50□						24.5						62				45	156		52		94							146	178	228
CX2N15-75□						27						87				65	206		77		119							196	228	278
CX2N15-100□						27						112				90	256		102		144							246	278	328
CX2N15-125□						39.5						137				90	306		127		169							296	328	378
CX2N15-150□						52						162				90	356		152		194							346	378	428
CX2N15-175□						64.5						187				90	406		177		219							396	428	478
CX2N15-200□						77						212				90	456		202		244							446	478	528
CX2N25-25□	67	67	79	14	35	28.5	Плоскодонная глубина разминки 5	Φ5.2 сквозное отверстие	1/8 пробки	M6×1.0Глубина резьбы 12 мм	φ6H7Depth8	44	18	34	32	25	125	1/8Диаметр трубки	27	20.5	82	M10 × 1.0	Φ9.5 плоский — дно с противодном 5.4	Φ5.2 сквозное отверстие	16	16	84	109	153	203
CX2N25-50□						31						65				45	175		52		107							159	203	253
CX2N25-75□						33.5						90				65	225		77		132							209	253	303
CX2N25-100□						33.5						115				90	275		102		157							259	303	353
CX2N25-125□						46						140				90	325		127		182							309	353	403
CX2N25-150□						58.5						165				90	375		152		207							359	403	453
CX2N25-175□						71						190				90	425		177		232							409	453	503
CX2N25-200□						83.5						215				90	475		202		257							459	503	553
