Актёрская схема: двойное действие

Тяга: двойная тяга

Максимальное рабочее давление: 0,7 МПа

Минимальное рабочее давление: 0,05 МПа, 0,1 МПа, 0,15 МПа

Требования к температуре: -10~60°C (незамороженный)

Скорость поршня: 30-800 мм/с или 50-500 мм/с

Поделиться в:

CXS	M	20	P	100
Код серии CXS: двойной стержень и однонаправленный CXSW: двойной стержень и двухнаправленный CXSJ: компактный размер	Тип подшипника M: скользящий подшипник L:шарикоподшипник	Бор(мм): 6,10,15,20,25,32	Трубопроводы без маркировки: Φ6-Φ25 P: осевые трубыΦ6-Φ10	Инсульт(мм): 5,10,15,20,25,30, 35,40,45,50,75, 80,90,100

Цилиндр цилиндра (мм)		6	10	15	20	25	32
Жидкость		Авиация
Режим действия		Двойное действие
Максимальное рабочее давление МПа		0.7
Минимальное рабочее давление МПа		0.15	0.1		0.05
Температура окружающей среды и жидкости		-10~+60°C (но не замороженный)
Амортизация		Резиновая амортизация с обоих концов
Скорость поршня мм/с		30~300	30~800	30~700		30~600
Структура		Двойной цилиндр (в 2 раза выше выходной силы)
*Смазка		Не требуется
Диапазон регулировки хода поршня		Ход втягивания 0~-5 мм
Подшипник		Подшипник затвора/шарикоподшипник
Поршневой шатун не вращаетсяТочность	Скользящие подшипники	±0,1°
	Шарикоподшипник	±0,1°
Трубчатый калибр Rc		M5×0.8				1/8
*Если требуется смазка, используйте масло Turbine 1 ISOVG32.

Диаметр цилиндра (мм)	Standard Journey	*Модель магнитного переключателя
		(установленный на рельсе)
6	10,20,30,40,50	Z73
10	10,20,30,40,50,60, 70,75
15	10,20,30,40, 50,60,70,75, 80,90,100
20
25
32
Для технических характеристик и особенностей магнитных переключателей, пожалуйста, см. Серию магнитных переключателей. Символы длины провода: нет символа -0,5м, L-3m, Z-5m. Пример: Z73, Z73L.

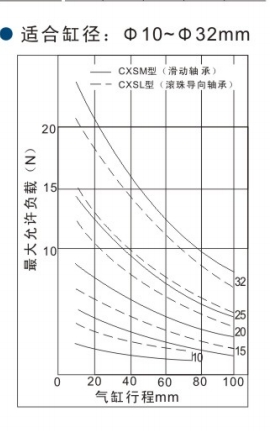

(N)

●Подходит для цилиндров с цилиндром φ10
