Код продукта
| RSA | 50 | 30 | D | ||
| Код серии | Скучно(мм) 50,63,80 | Stroke(мм) 30,40 | Актёрский стиль D: двойное действие B: двойное действие (встроенная пружина) T: Однодействующий (пружинное выталкивание) | Роликовый материал L:смола М: роликовая сталь | Опция D: с колпачком выпуска C:с замком |

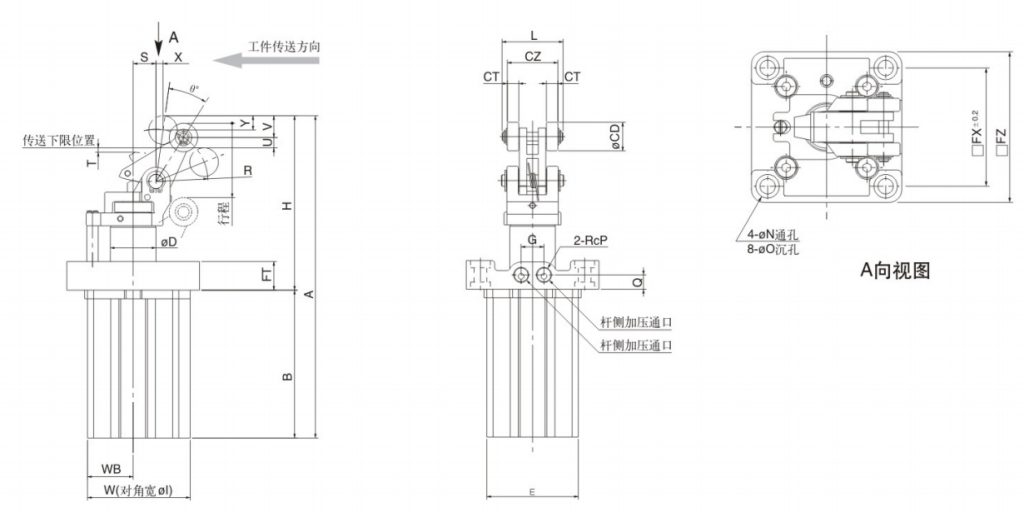

Внешний размерный рисунок (мм)
| Бура (мм) | Инсульт | A | B | CD | CT | CZ | D | E | FT | FX | FZ | G | H | I | L | N | O |
| 50 | 30 | 225.5 | 103.5 | 20 | 8 | 35.5 | 32 | 64 | 20 | 73 | 93 | 16 | 122 | 85 | 44 | 9 | 14 глубина 5 |
| 63 | 30 | 246 | 106 | 20 | 10 | 44.5 | 40 | 77 | 25 | 90 | 114 | 24 | 140 | 103 | 53 | 11 | 18 глубины 6 |
| 80 | 40 | 299.5 | 135 | 20 | 10 | 44.5 | 50 | 98 | 25 | 110 | 138 | 28 | 164.5 | 132 | 54 | 13 | 20 глубина 6 |
| Бура (мм) | Инсульт | P | Q | R | S | T | U | V | W | WB | X | Y | e° |
| 50 | 30 | 1/8 | 10 | 36 | 16 | 3.1 | 7.2 | 15.5 | 72 | 32 | 5 | 10 | 24 |
| 63 | 30 | 1/4 | 12.5 | 43 | 18.5 | 3 | 8.8 | 16 | 87.5 | 38.5 | 5 | 10 | 24.5° |
| 80 | 40 | 1/4 | 12.5 | 49 | 21 | 3.7 | 9 | 19 | 109 | 49 | 5 | 12.5 | 24.5° |
