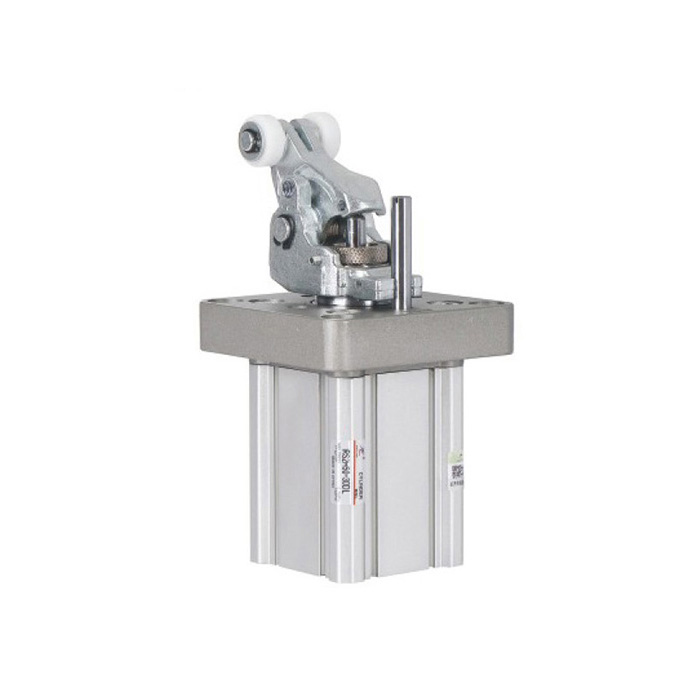

Пробочный цилиндр (тяжёлый тип) RS2H серии (Φ50~Φ80)

Код продукта

RS2H	50	30	A	D	L	C
Код серии	Скучно(мм) 50,63,80	Stroke(мм) 30,40	Режиссура трубопровода Без маркировки: фланецная сторона A: осевой направлений	Актёрский стиль D: двойное действие B: двойное действие (встроенная пружина) T:однодействующая (пружинное отталкивание)	Роликовый материал L:смола М: роликовая сталь	Опция D: с механизмом замка C:с отменой капстой: с рычажным переключателем обнаружения

Стандартные характеристики

Бура (мм)	50	63	80
Используемая жидкость	Авиация
Метод действия	Двойное действиеДвойное действие (встроенная пружина)Однодействующее (пружинное выжимание)
Форма концов стержня	Рычажный ролик (встроенный буфер)
Максимальное рабочее давление	1,0 МПа
Температура окружающей среды и жидкости	С магнитным переключателем: -10~60°C (разморозкой)
Амортизация	Резиновая амортизация (стандартная)
Допуск длины хода (мм)	+1.4 0
*Смазка	Не требуется
Форма крепления	Фланец
Калибр трубы (Rc)	1/8	1/4

Пример порядка

1) Требуемый диаметр цилиндра: 50, ход 30, ролик смолы, двойное действие

Правильная модель: RS2H50-30DL

2) Необходимый диаметр цилиндра: 80, ход поршня 40, двойной механизм, углеродистой стальной ролик, необходим магнитный переключатель.

Правильная модель: RS2H80-40DM, 1 цилиндр ; D-M9BL, 2 магнитных переключателя

Варианты переключения хода/магнитного переключателя

Бура (мм)	Стандартный ход поршня (мм)	Магнитный переключатель			Модель комплекта для уплотнения
		Бесконтактный	Бесконтактный		Двойное действие	Двойное действие (встроенная пружина)	Снгл-актёрская игра
		2 линии	2 линии	3-проводной NPN
50	30	3C-D-A93(VL	D-M9B(V)L	D-M9N(VL	RS2H50D-PS	RS2H50T-PS
63	30				RS2H63D-PS	RS2H63T-PS
80	40				RS2H80D-PS	RS2H80T-PS

Модели буферов/датчиков

Бура (мм)	Модель	Модель сенсора (OMRON)
50	RS2H-R50	E2E-X2D1-N
63	RS2H-R63
80	RS2H-R80

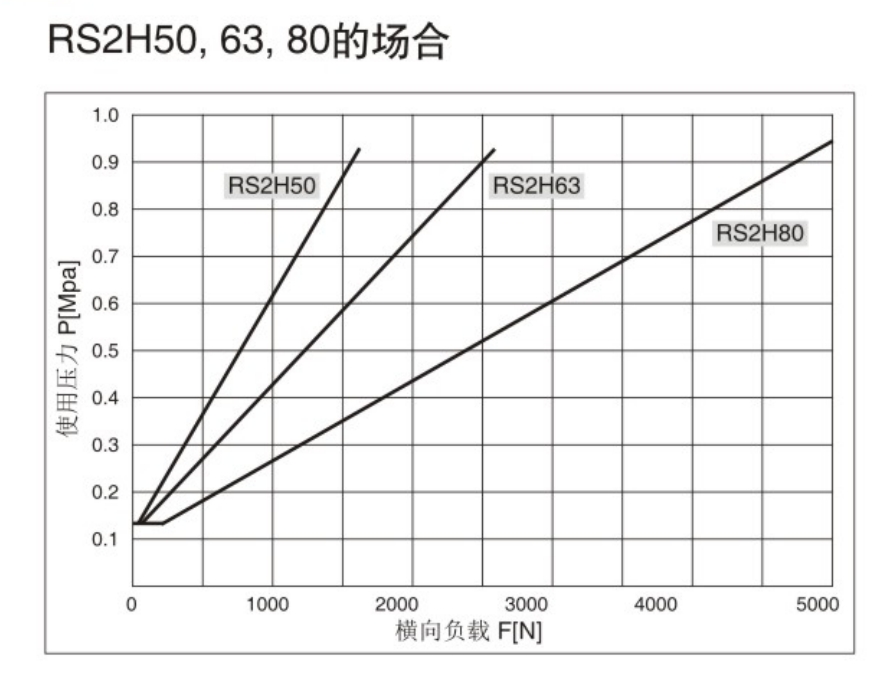

Боковая нагрузка и рабочее давление

● Случаи для RS2H50, 63, 80

Внешний размерный рисунок (мм)

● Базовый тип φ50-Φ80

Бура	Инсульт	A	B	CD	CT	CZ	D	E	FT	FX	FZ	GA	GB	H	I	L	N	О	QA	Квотербек	R	S	T	U	V	W	WB	XA	XB	Y	θ°	P
RS2H50	30	212.5	84.5	20	8	36	32	64	20	73	93	16	16	128	85	44	9	14 глубина 5	10	7	40	21	2	5.5	15.5	73	32	5	15.8	10	24	RC1/4
RS2H63	30	234.5	90	20	10	45	40	77	25	90	114	24	24	144.5	103	53	11	18 глубины 6	12.5	8.5	47	24.5	3.5	6.4	16	87.5	38.5	5	18.7	10	24	RC1/4

RS2H8040292.51212510455098251101382435171.513254.51320 глубина 612.510543136.71910949620.612.523RC1/4

● запирающий механизм Φ50-Φ80

Бура	Инсульт	A	B	CD	CT	CZ	D	E	FT	FX	FZ	GA	GB	H	I	L	Лос-Анджелес	N	О	QA	Квотербек	R	С	T	U	V	W	WB	XA	XB	Y	θ°	P
RS2H50	30	212.5	84.5	20	8	36	32	64	20	73	93	16	16	128	85	44	26	9	14 глубина 5	10	7	40	21	2	5.5	15.5	72	32	5	15.8	10	24	RC1/4
RS2H63	30	234.5	90	20	10	45	40	77	25	90	114	24	24	144.5	103	53	31	11	18 глубины 6	12.5	8.5	47	24.5	3.5	6.4	16	87.5	38.5	5	18.7	10	24	RC1/4

RS2H8040292.51212510455098251101382435171.513254.5381320 глубина 612.510543136.71910949620.612.523RC1/4
