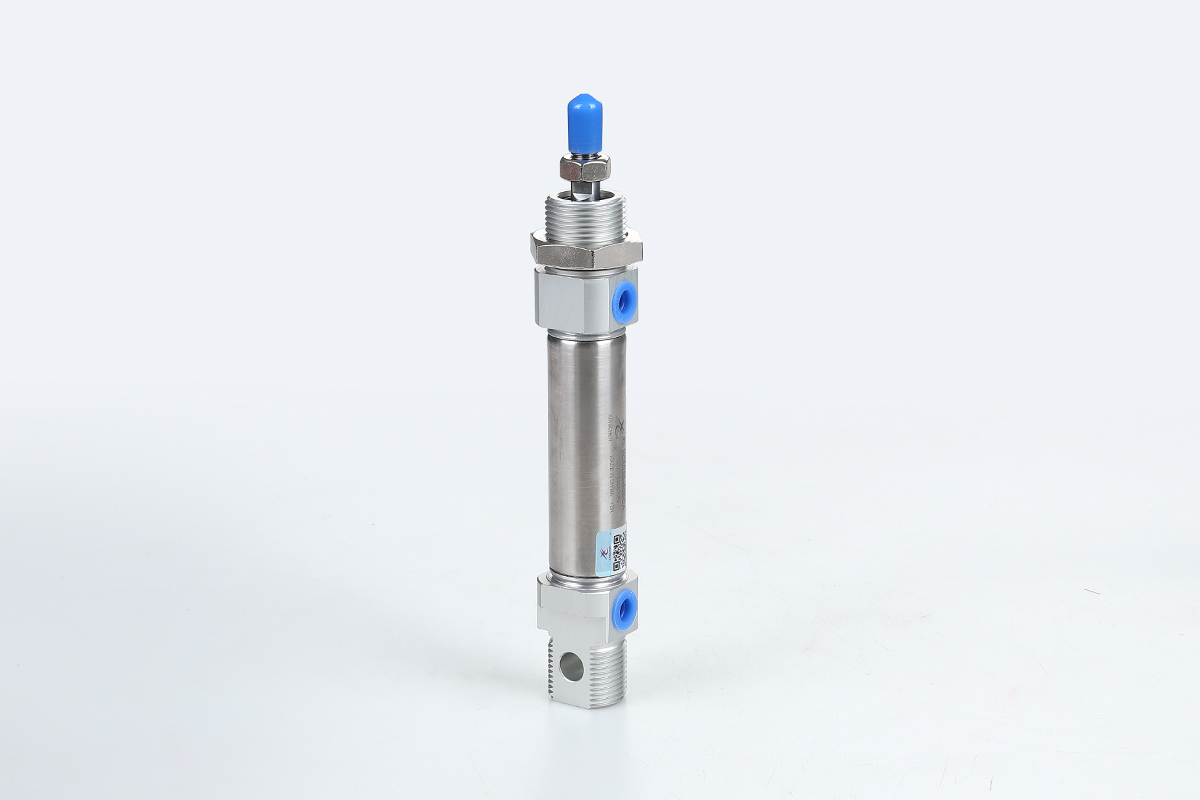

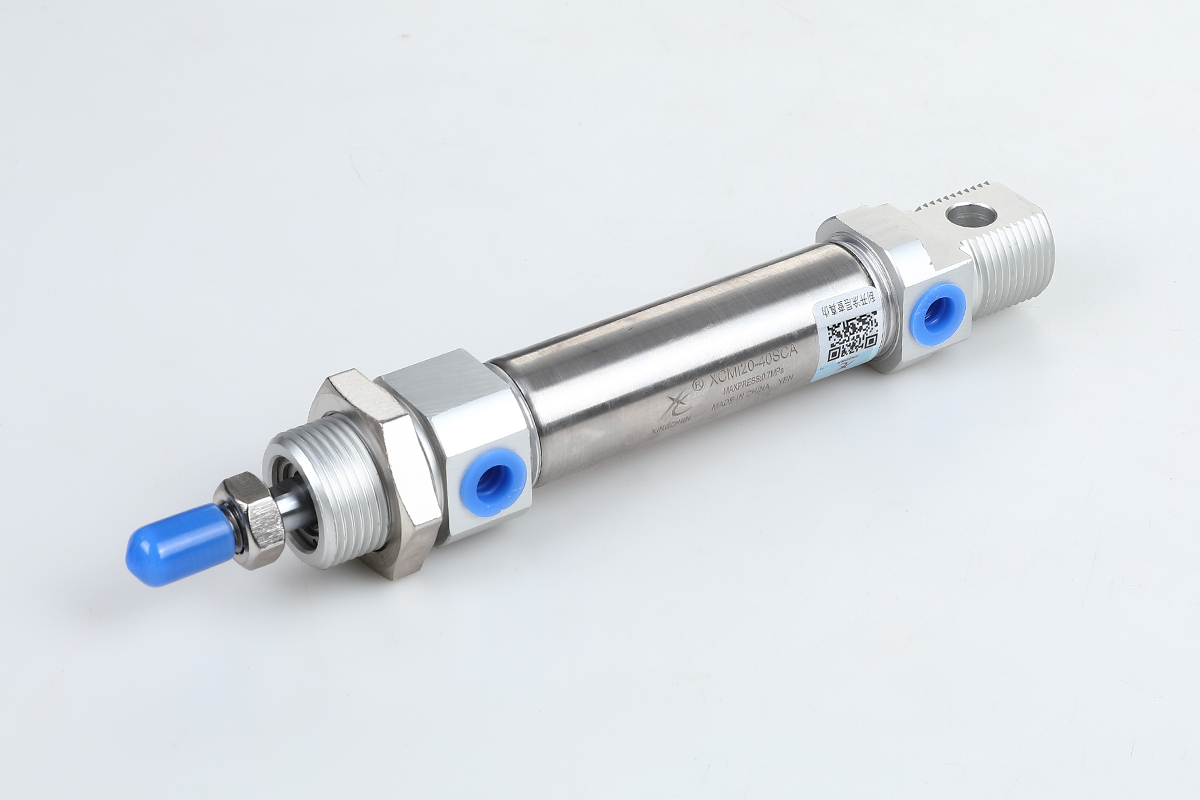

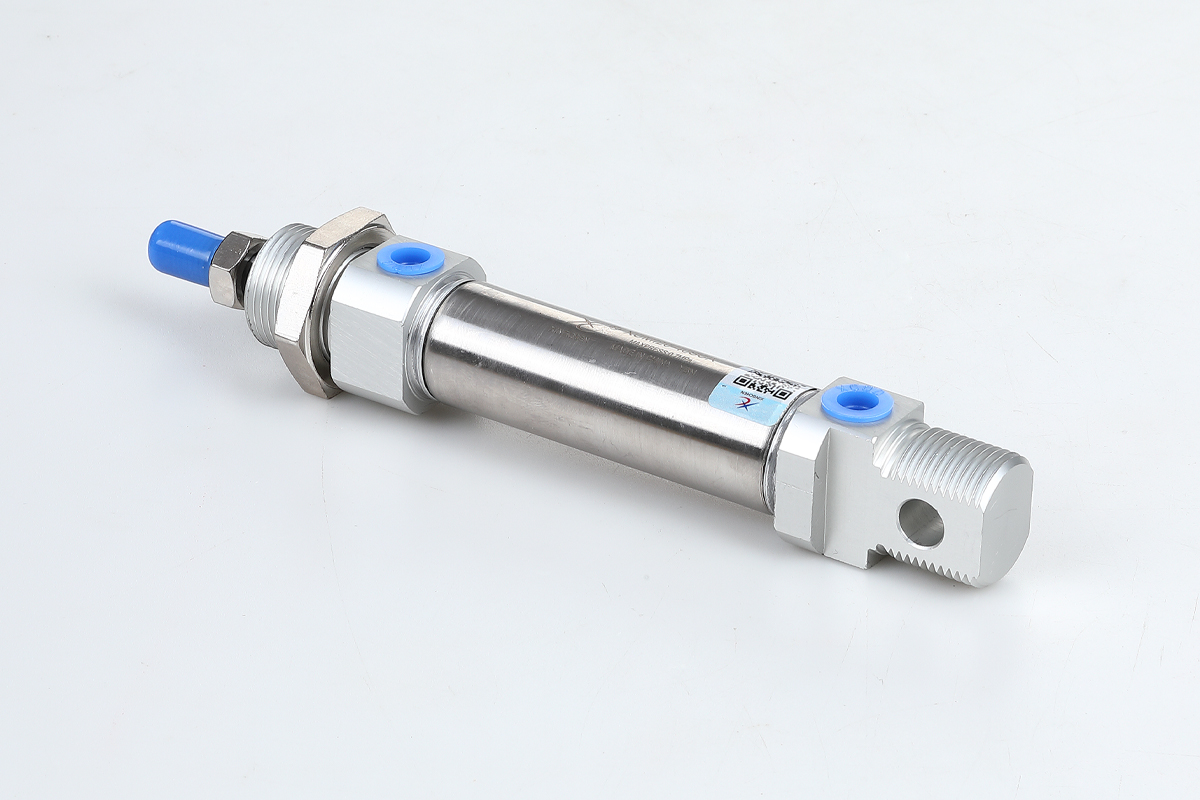

Код продукта
| CM2 | L | 20 | 50 | A | J | |
| Код серии CM2: без магнита CDM2: с магнитом | Тип крепления B:базовый тип L: осевая стопа F:боковой фланец стержня G:головка фланца C: сингл клевис D: двойной клевис | Диаметр цилиндра(мм): 20,25,32,40 | Поток порта не помечен: Rc TN:NPTT F:G | Инсульт(мм): 25,50,75,100,125,150,200,250,300 | Амортизация Без маркировки: резиновая амортизация A: воздушная амортизация | Защитный чехол без маркировки: без J:нейлоновой крышки K:термостойкий холст |
Стандартная спецификация
| Бура (мм) | 20 | 25 | 32 | 40 |
| Используемая жидкость | Воздух (не смазанный*) | |||
| Метод работы | Двойное действие | |||
| Максимальное рабочее давление | 1,0 МПа | |||
| Минимальное рабочее давление | 0,05 МПа | |||
| Температура окружающей среды и жидкости | Немагнитный выключатель: -10°C~70°C, с магнитным переключателем: -10°C~60°C. | |||
| Скорость поршня | 50~750 мм/с | |||
| Амортизация | Резиновая амортизация/воздушная амортизация | |||
| Допуск длины хода мм | +1.4 0 | |||
| *Кормовое масло | Ненужно | |||
| Трубочный калибр (Rc) | 1/8 | 1/8 | 1/8 | 1/4 |
Варианты переключения хода/магнитного переключателя
| Бура (мм) | Стандартный ход поршня (мм)Примечание 1 | Модель магнитного переключателя Примечание 2 | Номер крепления детали Примечание 3 | Модель кольцевого пояса |
| 20 | 25,50,75,100, 125,150,200, 250,300 | M9B M9P M9N | BJ3-1 | BM2-020 |
| 25 | BM2-025 | |||
| 32 | BM2-032 | |||
| 40 | BM2-040 |
Примечание 2) Для технических характеристик и характеристик магнитных переключателей см. серию магнитных переключателей.
Символы длины провода: нет символа -0,5м, L-3m, Z-5m. Пример: M9N, M9NL.
Примечание 3) Модель монтажной части и модель кольцевой ленты должны быть заказаны в комбинации.
Внешний размерный рисунок (мм)

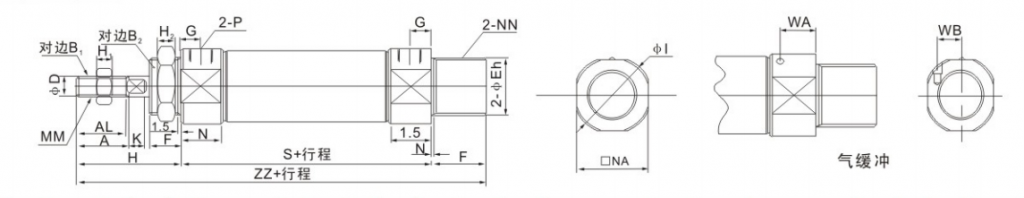

● Базовый тип
| Бура (мм) | Инсульт | A | А Л | B1 | B2 | D | E | F | G | H | H1 | H2 | I | K | ММ | N | NA | NN | P | S | ZZ | WA | WB |
| 20 | ~300 | 18 | 15.5 | 13 | 26 | 8 | 20.0.833 | 13 | 8 | 41 | 5 | 8 | 28 | 5 | M8×1.25 | 15 | 24 | M20×1.5 | 1/8 | 62 | 116 | 13 | 8.5 |
| Бура (мм) | Сиденье для ног | Фланец | ||||||||||||||||
| Часть НЕТ. | X | Y | φLD | φLC | LX | LZ | LH | LT | B | Часть НЕТ. | FD | FY | FX | FZ | C2 | B | FT | |
| 20 | CM-L020B | 20 | 8 | 6.8 | 4 | 40 | 55 | 25 | 3.2 | 40 | CM-F020B | 7 | 一 | 60 | 75 | 30 | 34 | 4 |
| 25 | CM-L025B | 20 | 8 | 6.8 | 4 | 40 | 55 | 28 | 3.2 | 47 | CM-F025B | 7 | 一 | 60 | 75 | 37 | 40 | 4 |
| 32 | CM-L032B | 20 | 8 | 6.8 | 4 | 40 | 55 | 28 | 3.2 | 47 | CM-F032B | 7 | 一 | 60 | 75 | 37 | 40 | 4 |
| Бура (мм) | Одиночные серьги | Двойные серьги | Тип Труннион | |||||||||||||||||||
| Часть НЕТ. | L | U | RR | φ | | φCD | CX | Часть НЕТ. | L | U | RR | φCD | CX | CZ | φl | Часть НЕТ. | Техас | TZ | TD | СПАСИБО | Z | TT | |
| 20 | CM-C020B | 30 | 14 | 9 | 28 | 9 | 10 | CM-D020B | 30 | 14 | 9 | 9 | 10 | 19 | 28 | CM-T020B | 32 | 52 | 8 | 32 | 36 | 10 |
| 25 | CM-C025B | 30 | 14 | 9 | 33.5 | 9 | 10 | CM-D025B | 30 | 14 | 9 | 9 | 10 | 19 | 33.5 | CM-T025B | 40 | 60 | 9 | 40 | 40 | 10 |
| 32 | CM-C032B | 30 | 14 | 9 | 37.5 | 9 | 10 | CM-D032B | 30 | 14 | 9 | 9 | 10 | 19 | 37.5 | CM-T032B | 40 | 60 | 9 | 40 | 40 | 10 |
| 40 | CM-C040B | 39 | 18 | 11 | 46.5 | 10 | 15 | CM-D040B | 39 | 18 | 11 | 10 | 15 | 30 | 46.5 | CM-T040B | 53 | 77 | 10 | 53 | 44.5 | 11 |
● I Type с одним разъёмом с локтем
| Бура (мм) | I Type Single elbow connector | Двойной локтевой шарнир типа Y | Гайка конца шатуна | Установка гайки | |||||||||||||||||||||||||
| Часть НЕТ. | A1 | E1 | L1 | ММ | φNDH₁0 | NX | R1 | U1 | Часть НЕТ. | A | E | L | ММ | φND | NX | Новая Зеландия | R1 | U1 | Часть НЕТ. | B | C | d | Часть НЕТ. | B | C | d | H | D | |
| 20 | 1-020B | 16 | 20 | 36 | M8×1.25 | 9+058 | 9-0:2 | 10 | 14 | Y-020B | 16 | 20 | 36 | M8×1.25 | 9 | 9-0:2 | 18 | 5 | 14 | NT-02 | 13 | 15 | SN-020B | 26 | 30 | M20×15 | 8 | 25.5 | |
| 25 ·30 | I-032B | 18 | 20 | 38 | M10×1.25 | 9+058 | 9-:2 | 10 | 14 | Y-032B | 18 | 20 | 38 | M10×1.25 | 9 | 9:8:2 | 18 | 5 | 14 | NT-03 | 17 | 19.6 | SN-032B | 32 | 37 | M26×15 | 8 | 31.5 | |
| 40 | I-040B | 22 | 24 | 55 | M14×15 | 12*0070 | 16%3 | 15.5 | 20 | Y-040B | 22 | 24 | 55 | M14×1.5 | 12 | 16+03 | 38 | 13 | 25 | NT-04 | 22 | 25.4 | SN-040B | 41 | 47.3 | M32×20 | 10 | 40.5 | |
● Интегрированные серьги
| Бура (мм) | Инсульт | A | AL | B1 | CD | CX | D | E | F | G | H | H1 | I | K | L | ММ | N | NA | NN | P | RR | S | U | Z | ZZ |
| 20 | ~300 | 18 | 15.5 | 13 | 8 | 12 | 8 | 20 | 13 | 8 | 41 | 5 | 28 | 5 | 12 | M8×1.25 | 15 | 24 | M20×1.5 | 1/8 | 9 | 62 | 11.5 | 115 | 124 |
| 25 | ~300 | 22 | 19.5 | 17 | 8 | 12 | 10 | 26 | 13 | 8 | 45 | 6 | 33.5 | 5.5 | 12 | M10×1.25 | 15 | 30 | M26×1.5 | 1/8 | 9 | 62 | 11.5 | 119 | 128 |
| 32 | ~300 | 22 | 19.5 | 17 | 10 | 20 | 12 | 26 | 13 | 8 | 45 | 6 | 37.5 | 5.5 | 15 | M10×1.25 | 15 | 34.5 | M26×1.5 | 1/8 | 12 | 64 | 14.5 | 124 | 136 |
| 40 | ~300 | 24 | 21 | 22 | 10 | 20 | 14 | 32 | 16 | 11 | 50 | 8 | 46.5 | 7 | 15 | M14×1.5 | 21.5 | 42.5 | M32×2 | 1/4 | 12 | 88 | 14.5 | 153 | 165 |
