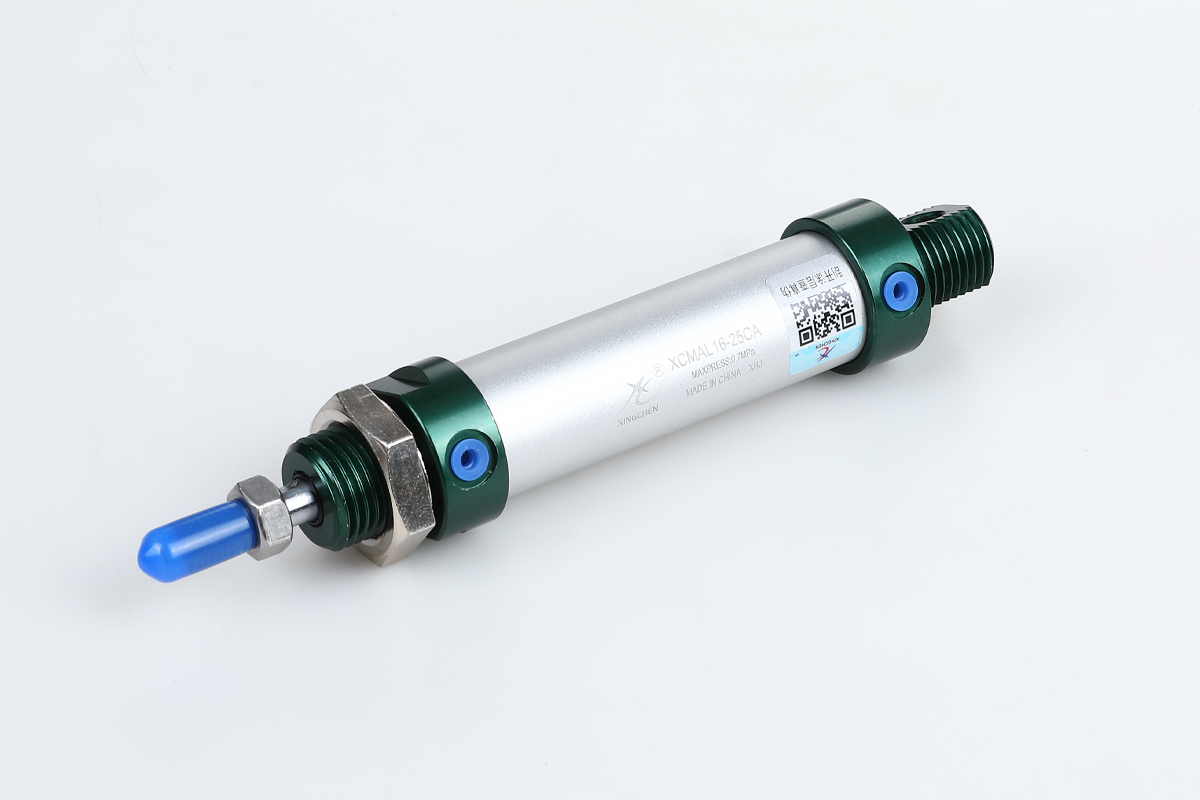

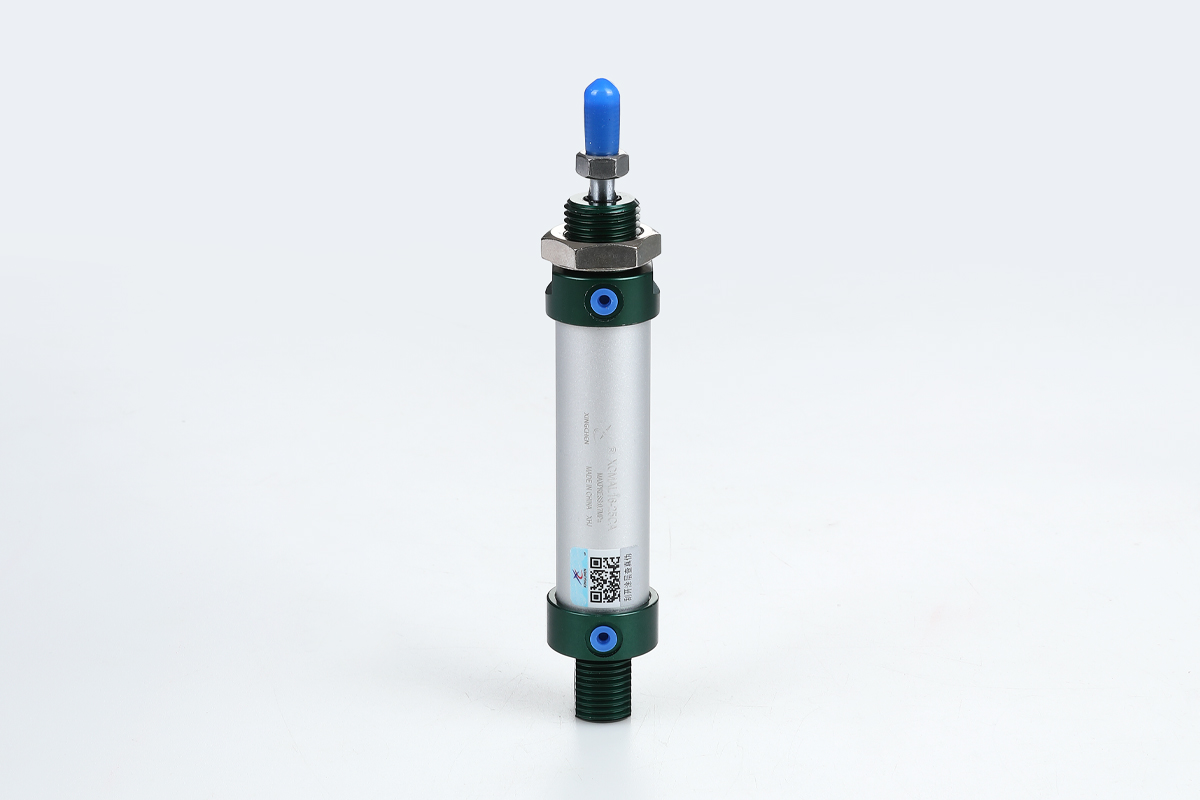

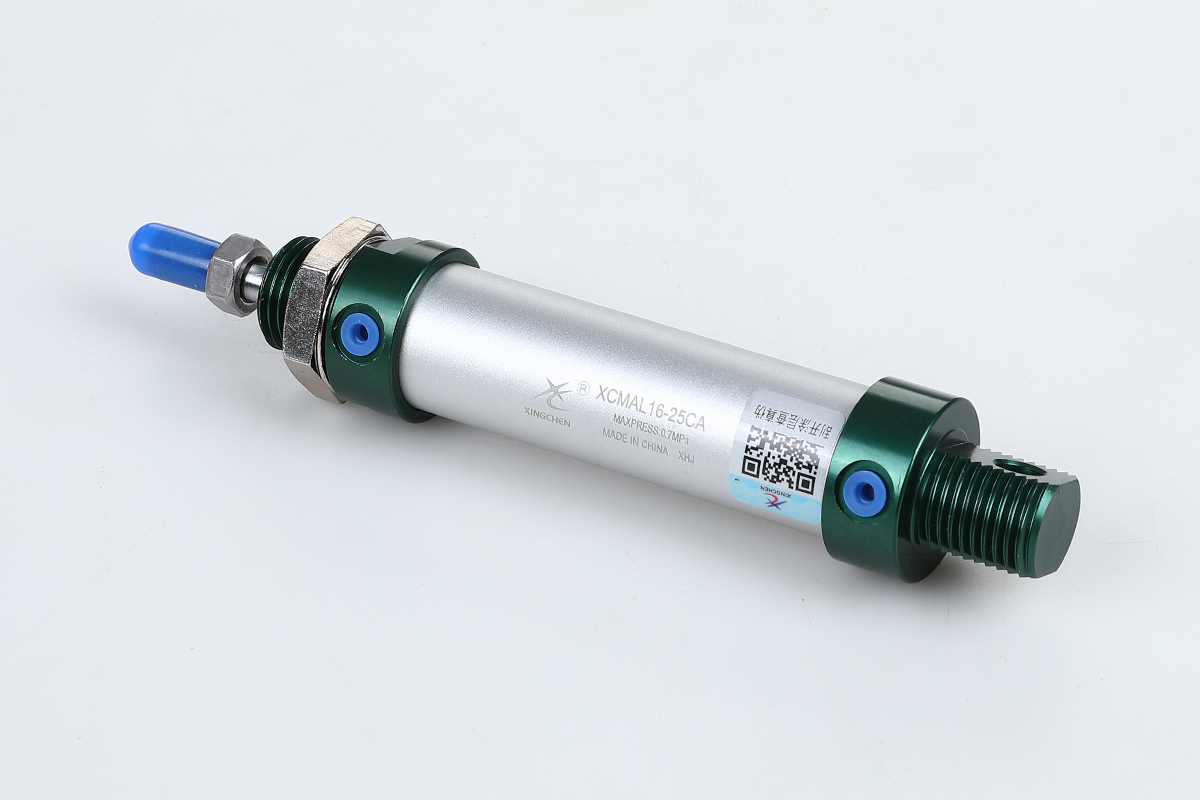

Код продукта
| XCMAL | 40 | 50 | 10 | S | CM | FA |
| Код серии XCMAL: двойное действие XCMSAL: с одноразовым действием (пружинное выталкивание) XCMTAL: однодействующий (пружинный подтягивающий) XCMALD: двойной стержень и двойной актив XCMALC: амортизируемый и двухдейственный XCMALJ: регулируемый ход и двойное действие | Бор(мм): 20,25,32,40 | Инсульт(мм): 25,50,75,80,100 ,125,150,160,175, 200,250,300, 350,400,450,500 | Регулируемый ход хода(мм) | S:с магнитом | Задняя обложка CA: виляющая крышка CM: патронное покрытие U:flat cover | Тип крепления FA: передний фланец SDB: задний кронштейн петли Кронштейн LB:стопа |
Стандартная спецификация
| Внутренний диаметр(мм) | 16 | 20 | 25 | 32 | 40 | |
| Режим движения | MSAL, серия MTAL | Однодейственный тип | ||||
| Другие серии | Двойной тип действия | |||||
| Рабочая среда | Авиация | |||||
| Диапазон рабочего давленияДавление | Тип с двойным действием | 0,1~1,0 МПа (14~145 Psi) | ||||
| Одноактные | 0,2~1,0МПа (28~145 Psi) | |||||
| Гарантированное сопротивление давлению | 1,5 МПа (215 Psi) | |||||
| Рабочий температурный диапазон °C | -20~70 | |||||
| Диапазон рабочих скоростей | Однозарядный тип: 50~800 мм/ с Двойной тип — 30~800 мм/с | |||||
| Диапазон допуска к ударам | 0~150 +1.0° >150+1.40 0 | |||||
| Тип амортизации | Crash Cushion | |||||
| *Калибр трубы | PT1/8 | PT1/4 | ||||
| *Доступны NPT и G-зубы. | ||||||
Инсульт
| Серия | Внутренний диаметр (мм) | Стандартный ход поршня (мм) | Максимальный ход | допустимый удар |
| MAL | 20 | 25 50 75 80 100 125 150 160 175 200 250 300 | 500 | 800 |
| 25 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 800 | 1200 | |
| 32 | 800 | 1200 | ||
| 40 | 1200 | 1500 | ||
| MSAL | 20 | 25 50 75 100 125 150 | 150 | – |
| 25 | 150 | – | ||
| 32 | 150 | – | ||
| 40 | 150 | – | ||
| MTAL | 20 | 25 50 75 100 | 100 | – |
| 25 | 100 | – | ||
| 32 | 100 | – | ||
| 40 | 100 | – | ||
| MALD MALJ | 20 | 25 50 75 80 100 125 150 160 175 200 | 200 | 300 |
| 25 | 25 50 75 80 100 125 150 160 175 200 250 | 250 | 300 | |
| 32 | 250 | 300 | ||
| 40 | 250 | 300 |
Теоретическая таблица выводов цилиндров
| Внутренний Диаметр (мм) | Поршневой шатун Внешний диаметр (мм) | Тип действия | Область давления (мм²) | Давление воздуха (МПа) | |||||||
| 0,1 | 0.2 | 0,3 | 0.4 | 0.5 | 0.6 | 0.7 | |||||
| 20 | 8 | Выталкивание с одинарным действием | 314.0 | – | 12.6 | 44.0 | 75.4 | 106.8 | 138.2 | 169.6 | |
| Введите одинарный привод | 263.8 | – | 2.6 | 28.9 | 55.3 | 81.7 | 108.1 | 134.4 | |||
| Повторяющиеся действия | Экстерриториальность | 314.0 | 31.4 | 62.8 | 94.2 | 125.6 | 157.0 | 188.4 | 219.8 | ||
| Тяни вбок | 263.8 | 26.4 | 52.8 | 79.1 | 105.5 | 131.9 | 158.3 | 184.6 | |||
| 25 | 10 | Выталкивание с одинарным действием | 490.6 | – | 29.2 | 78.3 | 127.4 | 176.4 | 225.5 | 274.5 | |
| Регистрация | 412.1 | – | 13.5 | 54.7 | 96.0 | 137.2 | 178.4 | 219.6 | |||
| Повторяющиеся действия | Экстерриториальность | 490.6 | 49.1 | 98.1 | 147.2 | 196.3 | 245.3 | 294.4 | 343.4 | ||
| Тяни вбок | 412.1 | 41.2 | 82.4 | 123.6 | 164.9 | 206.1 | 247.3 | 288.5 | |||
| 32 | 12 | Выталкивание с одинарным действием | 803.8 | – | 76.6 | 157.0 | 237.3 | 317.7 | 398.1 | 478.5 | |
| Регистрация | 690.8 | – | 54.0 | 123.0 | 192.1 | 261.2 | 330.3 | 399.4 | |||
| Повторяющиеся действия | Экстерриториальность | 803.8 | 80.4 | 160.8 | 241.2 | 321.5 | 401.9 | 482.3 | 562.7 | ||
| Тяни вбок | 690.8 | 69.1 | 138.2 | 207.2 | 276.3 | 345.4 | 414.5 | 483.6 | |||
| 40 | 16 | Выталкивание с одинарным действием | 1256.0 | 37.5 | 163.1 | 288.7 | 414.3 | 539.9 | 665.5 | 791.1 | |
| Регистрация | 1055.0 | 17.4 | 122.9 | 228.4 | 333.9 | 439.4 | 544.9 | 650.4 | |||
| Повторяющиеся действия | Экстерриториальность | 1256.0 | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | ||
| Тяни вбок | 1055.0 | 105.5 | 211.0 | 316.5 | 422.0 | 527.5 | 633.0 | 738.5 | |||
Внешнее измерение

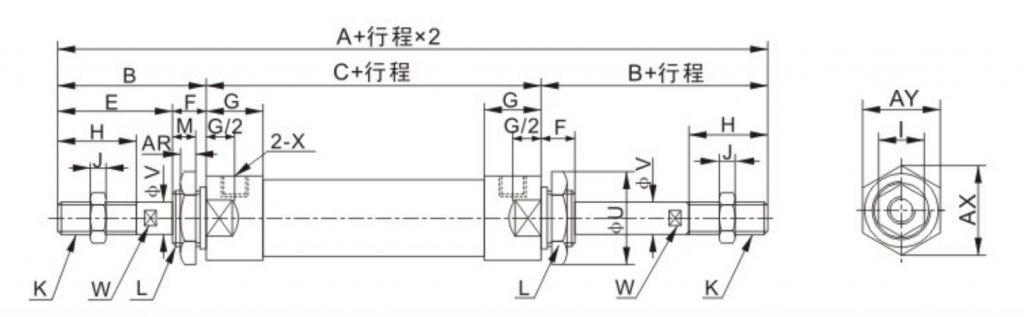

● MALD
| Диаметр/Символ | A | B | C | E | F | G | H | Я | J | K | L | М | U | V | W | X | AR | AX | АЙ |
| 20 | 150 | 40 | 70 | 28 | 12 | 16 | 20 | 12 | 6 | M8×1.25 | M22×1.5 | 10 | 29 | 8 | 6 | PT1/8 | 7 | 33 | 29 |
| 25 | 158 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | M22×1.5 | 12 | 34 | 10 | 8 | PT1/8 | 7 | 33 | 29 |
| 32 | 158 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | M24×2.0 | 12 | 39.5 | 12 | 10 | PT1/8 | 8 | 37 | 32 |
| 40 | 184 | 46 | 92 | 32 | 14 | 22 | 24 | 17 | 7 | M12×1.25 | M30×2.0 | 12 | 49.5 | 16 | 14 | PT1/4 | 9 | 47 | 41 |
● MALJ
| Диаметр/Символ | A | B | C | E | F | G | H | I | J | K | L | M | T | U | V | W | X | AR | AX | АЙ |
| 20 | 147 | 40 | 70 | 28 | 12 | 16 | 20 | 12 | 6 | M8×1.25 | M22×1.5 | 10 | 25 | 29 | 8 | 6 | PT1/8 | 7 | 33 | 29 |
| 25 | 155 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | M22×1.5 | 12 | 27 | 34 | 10 | 8 | PT1/8 | 7 | 33 | 29 |
| 32 | 155 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | M24×2.0 | 12 | 27 | 39.5 | 12 | 10 | PT1/8 | 8 | 37 | 32 |
| 40 | 180 | 46 | 92 | 32 | 14 | 22 | 24 | 17 | 7 | M12×1.25 | M30×2.0 | 12 | 28 | 49.5 | 16 | 14 | PT1/4 | 9 | 47 | 41 |
● FA
| Символ Диаметр/Штрих | B | C(серия MAL) | C(серия MSAL) | BB | До н.э. | BD | BE | BF | BP | F | ||
| 0~50 | 51~100 | 101~150 | ||||||||||
| 20 | 40 | 70 | 95 | 120 | 145 | 4 | 38 | – | 64 | 50 | 6.5 | 12 |
| 25 | 44 | 70 | 95 | 120 | 145 | 4 | 38 | – | 64 | 50 | 6.5 | 14 |
| 32 | 44 | 70 | 95 | 120 | 145 | 4 | 47 | 33 | 72 | 58 | 6.5 | 14 |
| 40 | 46 | 92 | 117 | 142 | 167 | 4 | 50 | 36 | 84 | 70 | 6.5 | 14 |
● LB
| Символ | B | F | AA (серия MAL) | AA (серия MSAL ) | AB | AC (серия MAL) | AC (серия MAL) | AE | AF | AL | AQ | AP | AT | АХ | ||||
| Диаметр/Ход | 0~50 | 51~100 | 101~150 | 0~50 | 51~100 | 101~150 | ||||||||||||
| 20 | 40 | 12 | 116 | 141 | 166 | 191 | 25 | 100 | 125 | 150 | 175 | 54 | 40 | 15 | 8 | 6.5 | 3 | 25 |
| 25 | 44 | 14 | 116 | 141 | 166 | 191 | 29 | 100 | 125 | 150 | 175 | 54 | 40 | 15 | 8 | 6.5 | 3 | 25 |
| 32 | 44 | 14 | 136 | 161 | 186 | 211 | 19 | 120 | 145 | 170 | 195 | 59 | 45 | 25 | 8 | 6.5 | 4 | 32 |
| 40 | 46 | 14 | 158 | 183 | 208 | 233 | 21 | 142 | 167 | 192 | 217 | 64 | 50 | 25 | 8 | 6.5 | 4 | 36 |
● SDB
| Символ | D | S | Q | CA | CB (серия MAL) | CB (серия MAL) | CD | CE | CF | CH | CT | CP | CQ | ||
| Диаметр/ход поршня | 0~50 | 51~100 | 101~150 | ||||||||||||
| 20 | 21 | 12 | 16 | 51 | 122 | 147 | 172 | 197 | 48 | 67 | 32 | 32 | 3 | 6.5 | 22 |
| 25 | 21 | 12 | 16 | 51 | 126 | 151 | 176 | 201 | 48 | 67 | 32 | 32 | 3 | 6.5 | 22 |
| 32 | 27 | 15 | 16 | 51 | 129 | 154 | 179 | 204 | 52 | 67 | 36 | 36 | 4 | 6.5 | 24 |
| 40 | 27 | 15 | 20 | 55 | 153 | 178 | 203 | 228 | 56 | 71 | 40 | 40 | 4 | 6.5 | 28 |
