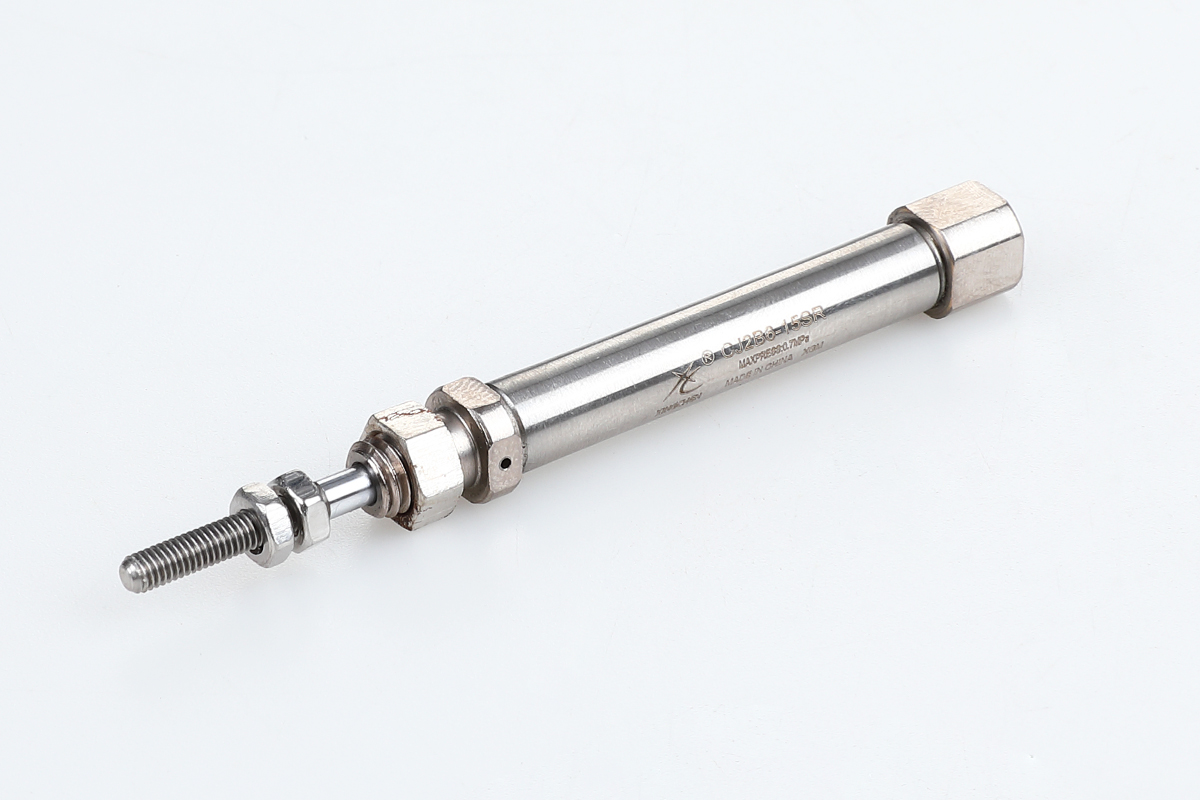

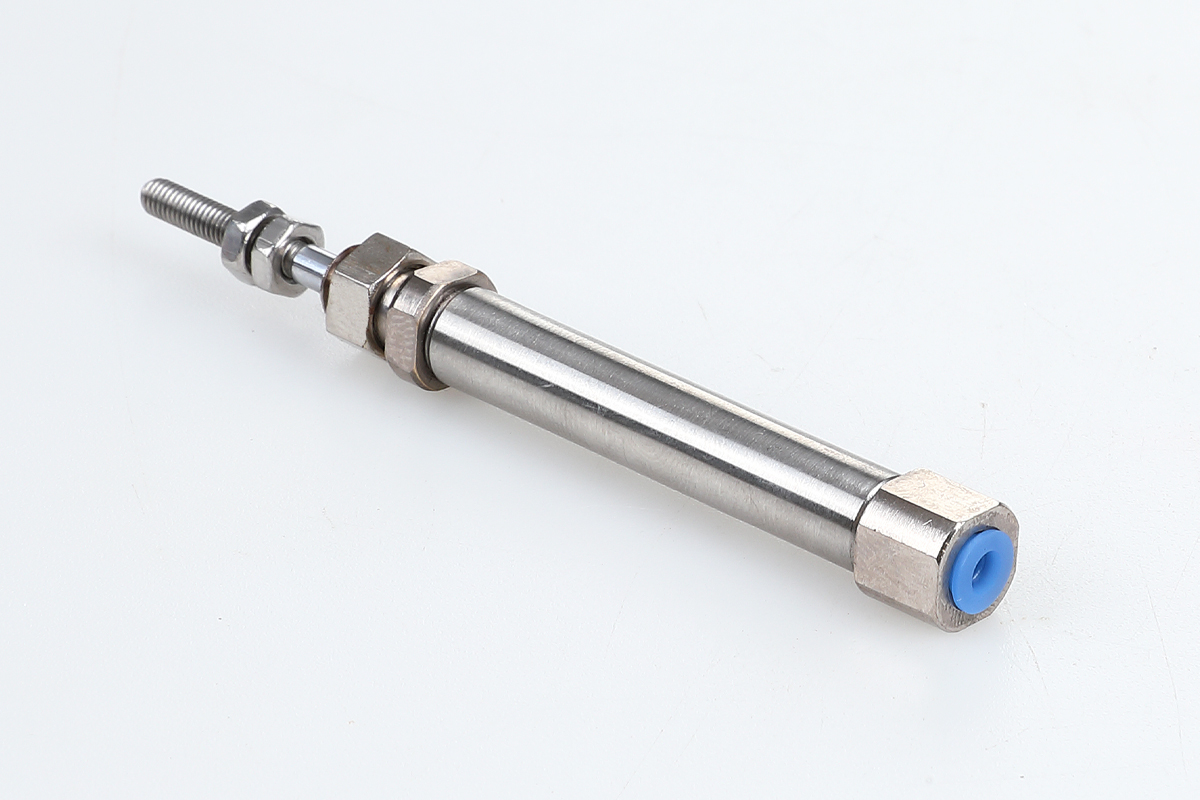

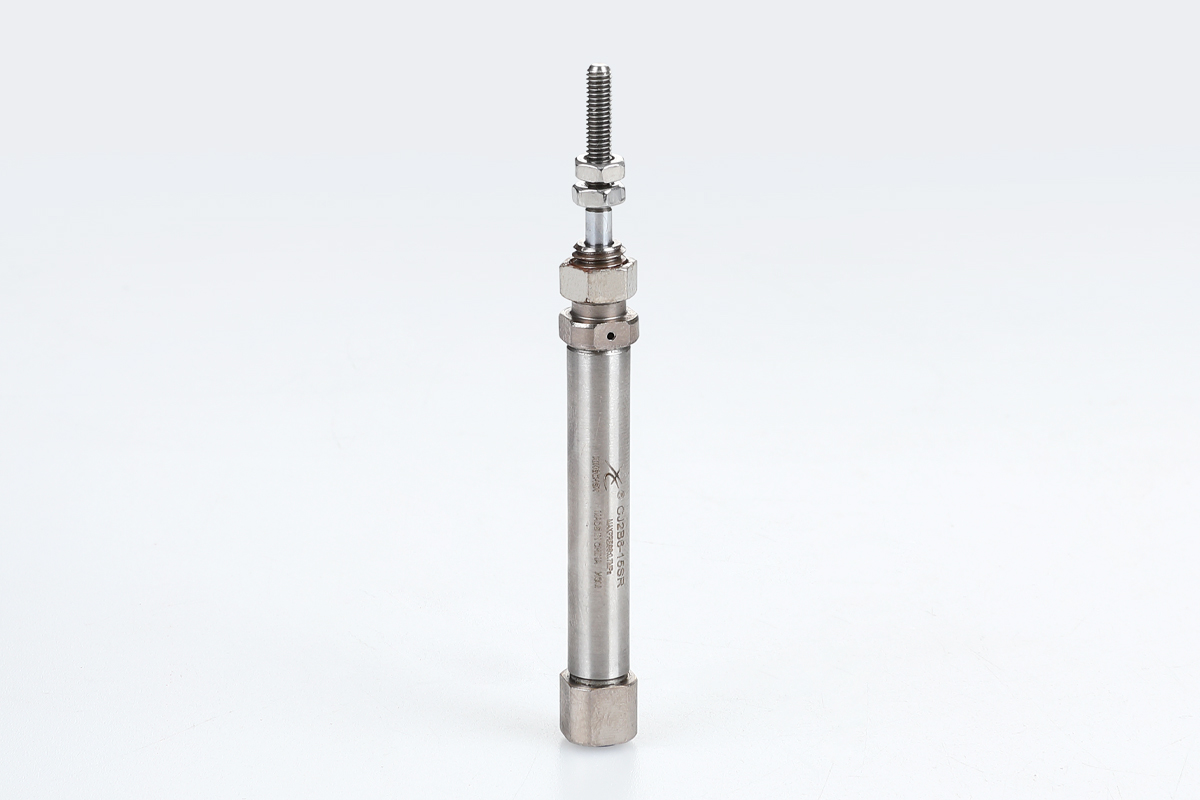

| CJ2 | B | 6 | 15 | A | S | |||
| Код серии CJ2: без магнита CDJ2: с магнитом | Тип крепления B:базовый тип D: двойной клевис E: двойной босс F:боковой фланец стержня G:головка фланца L: одна боковая стопа М: обе стороны стопы | Бор(мм): 6,10,16 | Инсульт(мм): 15,30,,45,60,75,100,125,150,175,200 | Амортизация Без маркировки: резиновая амортизация A: воздушная амортизация | Актёрский стиль S: с одноразовым действием (пружинный подтягивающий механизм) T: Однодействующий (пружинное выталкивание) | Расположение порта головного крышка без маркировки: радиальная нагрузка 90°R: осевая нагрузка | Свинг-база N:с свинговой базой | Кронштейн на конце стержня T:плоский конец шатуна U:круглая крышка на конце стержня V:одиночный костяшечный сустав пальца W:двойной костяшечный сустав |
Стандартная спецификация
| Диаметр цилиндра ( мм) | 6 | 10 | 16 |
| Используемая жидкость | Авиация | ||
| Метод работы | Двойное действие | ||
| Максимальное рабочее давление МПа | 0.7 | ||
| Минимальное рабочее давление МПа | 0.12 | 0.06 | |
| Температура окружающей среды и жидкости | Немагнитный переключатель: -10°C~70°C; с магнитным переключателем: -10°C~60°C. | ||
| Скорость поршня | 50~750 мм/с | ||
| Амортизация | Резиновая амортизация/воздушная амортизация | ||
| Толерантность к ударам (мм) | +1.0 0 | ||
| *Кормовое масло | Ненужно | ||
| Калибр лампы | M5×0.8 | ||
Варианты переключения хода/магнитного переключателя
| Бура (мм) | Стандартный ход поршня (мм) | *Модель магнитного переключателя | *Монтажный номер детали | Модель кольцевого пояса |
| 6 | 15,30,45,60 | M9N M9P M9B | BJ3-1 | BJ2-006 |
| 10 | 15,30,45,60,75, 100,125,150 | BJ2-010 | ||
| 16 | 15,30,45,60,75,100, 125,150,175,200 | BJ2-016 |
*Серия магнитных переключателей.
*Отметки длины провода: нет отметки — 0,5 м, L: 3 м, например: M9N, M9NL
*Монтаж рельсов не требует монтажных деталей.
*Номер крепежной детали и тип ошейника должны быть заказаны и использоваться в комбинации.

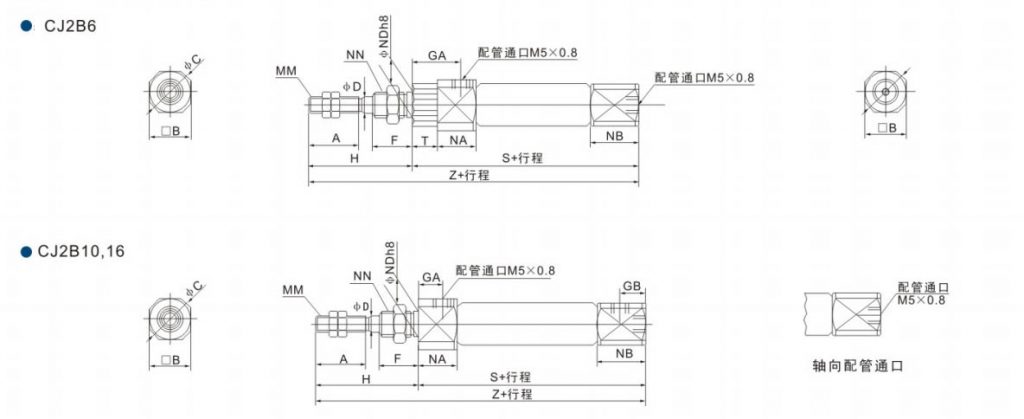

Внешнее измерение (мм)
● Базовый тип
| Скучно(мм) | A | B | C | D | F | GA | GB | H | ММ | NA | Примечание | ND h8 | NN | S | T | Z |
| 6 | 15 | 12 | 14 | 3 | 8 | 14.5 | – | 28 | M3×0.5 | 16 | 7 | 6 | M6×1.0 | 49 | 3 | 77 |
| 10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | M4×0.7 | 12.5 | 9.5 | 8 | M8×1.0 | 46 | 74 | |
| 16 | 15 | 18.3 | 20 | 5 | 8 | 8 | 5 | 28 | M5×0.8 | 12.5 | 9.5 | 10 | M10×1.0 | 47 | – | 75 |
| Бура (мм) | Пьедестал | Фланец | Монтажная гайка | Гайка конца шатуна | |||||||||||||||||||||||
| Номер детали | LB | φLC | LH | LX | LY | LZ | Номер детали | FB | φFC | FX | FY | FZ | FT | Номер детали | B | C | D | H | Номер детали | B | C | D | H | ||||
| 6 | CJ-L006B | 13 | 4.5 | 9 | 24 | 16.5 | 32 | CJ-F006B | 11 | 4.5 | 24 | 14 | 32 | 1.6 | SNJ-006B | 8 | 9.2 | M6×1 | 4 | NTJ-006A | 5.5 | 6.4 | M3×0.5 | 2.4 | |||
| 10 | CJ-L010B | 15 | 4.5 | 9 | 24 | 16.5 | 32 | CJ-F010B | 13 | 4.5 | 24 | 14 | 32 | 1.6 | SNJ-010B | 11 | 12.7 | M8×1 | 4 | NTJ-010A | 7 | 8.1 | M4×0.7 | 3.2 | |||
| 16 | CJ-L016B | 23 | 5.5 | 14 | 33 | 25 | 40 | CJ-F016B | 19 | 5.5 | 33 | 20 | 42 | 2.3 | SNJ-016B | 14 | 16.2 | M10×1 | 4 | NTJ-016A | 8 | 9.2 | M5×0.8 | 4 | |||
● Двойной тип серёжек
CJ2D10,16
CDJ2D10,16
| Скучно(мм) | A | B | C | CD(CD) | CX | CZ | D | GA | GB | H | ММ | NA | Примечание | R | S | U | Z | ZZ |
| 10 | 15 | 12 | 14 | 3.3 | 3.2 | 12 | 4 | 8 | 18 | 28 | M4×0.7 | 12.5 | 22.5 | 5 | 46 | 8 | 82 | 93 |
| 16 | 15 | 18 | 20 | 5 | 6.5 | 18 | 5 | 8 | 23 | 28 | M5×0.8 | 12.5 | 27.5 | 8 | 47 | 10 | 85 | 99 |
| Бура (мм) | Сиденье в форме буквы Т | Значок для двойных серёг | |||||||||||||||||||
| Номер детали | TC | TC H10 | TH | ТК | TN | TT | TU | ТВ | TW | Техас | СПАСИБО | Номер детали | φDd9 | φd | L | l | m | t | |||
| 10 | CJ-T010B | 4.5 | 3.3 | +0.048 0 | 29 | 18 | 3.1 | 2 | 9 | 40 | 22 | 32 | 12 | CD-J010 | 5 | -0.03 -0.06 | 3 | 15.2 | 12.2 | 1.2 | 0.3 |
| 16 | CJ-T016B | 5.5 | 5 | +0.048 0 | 35 | 20 | 6.4 | 2.3 | 14 | 48 | 28 | 38 | 16 | CD-Z015 | 3.3 | -0.03 -0.06 | 4.8 | 22.7 | 18.3 | 1.5 | 0.7 |
| Бура (мм) | Тип I — одинарный локтевой сустав | Двойные налокотные суставы типа Y | Штифт локтового сустава | |||||||||||||||||||||||
| Номер детали | A1 | φND H10 | L1 | ММ | U1 | NX | R | Номер детали | A1 | φNDH10 | L1 | ММ | U | NX | R | Номер детали | φDd9 | L | φd | l | m | t | ||||
| 10 | I-J010B | 8 | 3.3 | +0.048 0 | 21 | M4×0.7 | 9 | 3.1 | 8 | Y-J010B | 8 | 3.3 | +0.048 0 | 21 | M4×0.7 | 10 | 3.2 | 8 | CD-J010 | 3.3 | -0.03 -0.06 | 3 | 15.2 | 12.2 | 1.2 | 0.3 |
| 16 | 1-J016B | 8 | 5 | +0.048 0 | 25 | M5×0.8 | 14 | 6.4 | 12 | Y-J016B | 11 | 5 | +0.048 0 | 21 | M5×0.8 | 10 | 6.5 | 12 | IY-J015 | 5 | -0.03 -0.06 | 16.6 | 4.8 | 12.2 | 1.5 | 0.7 |
