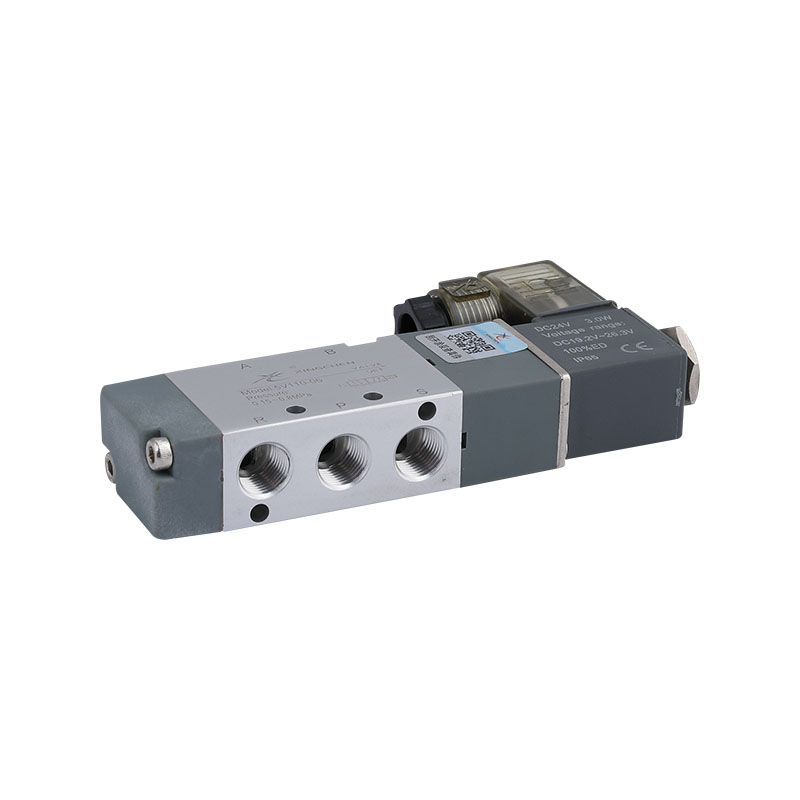

Pneumatic Solenoid Valve (5 port-2 way 5 port-3 way) 5V100-2

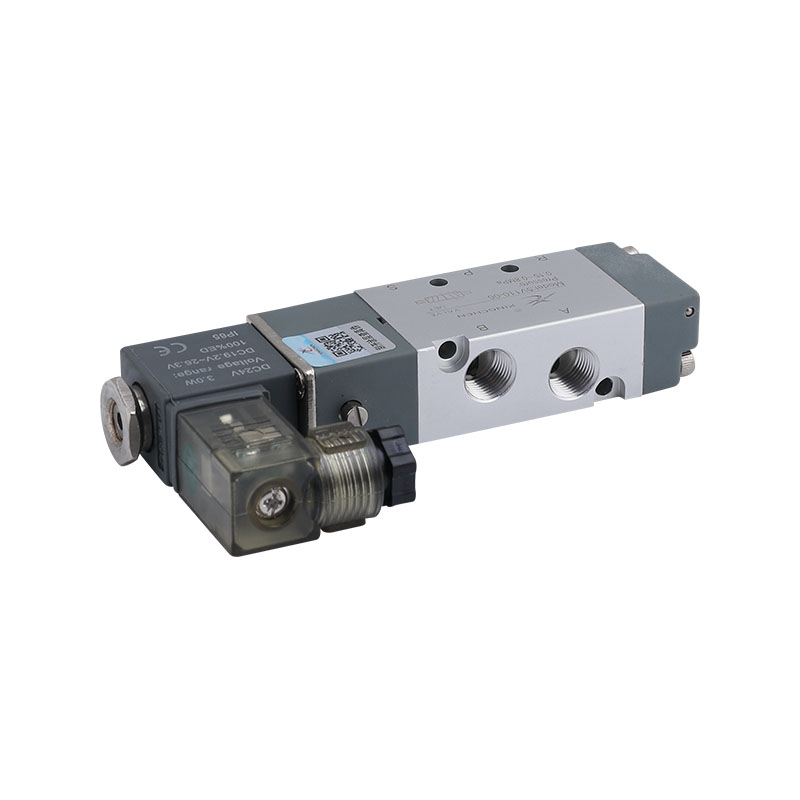

Pneumatic Solenoid Valve (5 port-2 way 5 port-3 way) 5V100-3

Пневматический соленоидный клапан (5 портов, 2 канала, 5 портов — 3 канала) 5V100 серии

Актёрская схема: пилот управляет
Рабочий диапазон давления: 0,15-0,8 МПа
Максимальное давление: 1,5 МПа
Требования к температуре: -20~70°C
Диапазон допуска напряжения: переменный ток±15%, постоянного тока±10%
Рейтинг защиты: IP65(DIN40050)
Максимальная рабочая частота: 3 раза/с, 5 раз в секунду
Материал кузова: алюминиевый сплав
Материал корпуса клапана: латунь

Поделиться в:

Код продукта

5V	2	10	06	A	I	G
Код спецификации 5-портовый двухпозиционный канал 5-портовый трёхпозиционный	Код серии 1: Сезон 100 2:Сезон 200 3: Сезон 300 4: Сезон 400	Electric Control L10: двойное положение и одиночное управление 20: двойное положение и двойной контроль 30C: трёхпозиционный, двойной регулятор, средний закрытый тип 30E: трёхпозиционный, двойной регулятор, средний тип выхлопа 30P: трёхпозиционный, двойной контроль и средний тип давления	Размер порта M5:M5 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 15:PT1/2	Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V	Метод проводки unmarked: тип сокета DIN I:выводящий тип	Нить unmarked:PT T:NPT G:G

Стандартная спецификация

*Доступны ДНЯО и G-зубы;
**Если есть смазка масла, её нельзя остановить посередине, рекомендуемая смазка — ISOVG32 или такой же уровень масла;
Максимальная рабочая частота — это условие отсутствия нагрузки.

Модель	5V110-M5 5V120-M5	5V130C-M5 5V130E-M5 5V130P-M5	5В110-06 5V120-06	5V130C-06 5V130E-06 5V130P-06
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим действия	Тип пилота
*Калибр трубы	Вход = выход = M5		Вход = Выход = PT1/8
Эффективная площадь поперечного сечения	5,5 мм’ (Cv=0,31)	5,0 мм²(Cv=0,28)	12,0 мм’ (Cv=0,67)	9,0 мм²(Cv=0,50)
Количество должностей	Пять человек и два человека	Семья из пяти и трёх человек	Пять человек и два человека	Семья из пяти и трёх человек
Диапазон давления	0,15~0,8 МПа (21~114psi)
Гарантированное давление	1,5 МПа (215 psi)
Рабочая температура °C	-20~70
Материал кузова	Алюминий
**Смазка	Не требуется
Максимальная рабочая частота	5 раз в секунду	3 раза в секунду	5 раз в секунду	3 раза в секунду
Вес	5V110-M5:120g 5V120-M5:175g	200 г	5V110-06:120g 5V120-06:175g	200 г

Параметры электрических характеристик

Стандартное напряжение	AC220V、AC110V、AC24V、DC24V、DC12V
Диапазон рабочего напряжения	AC: ±15% DC:±10%
Энергопотребление	AC:2.5VA DC:2.5W
Класс защиты	IP65(DIN40050)
Степень термостойкости	Класс B
Тип соединения	Тип розетки DIN, тип розетки
Время возбуждения	0,05 секунды или меньше
