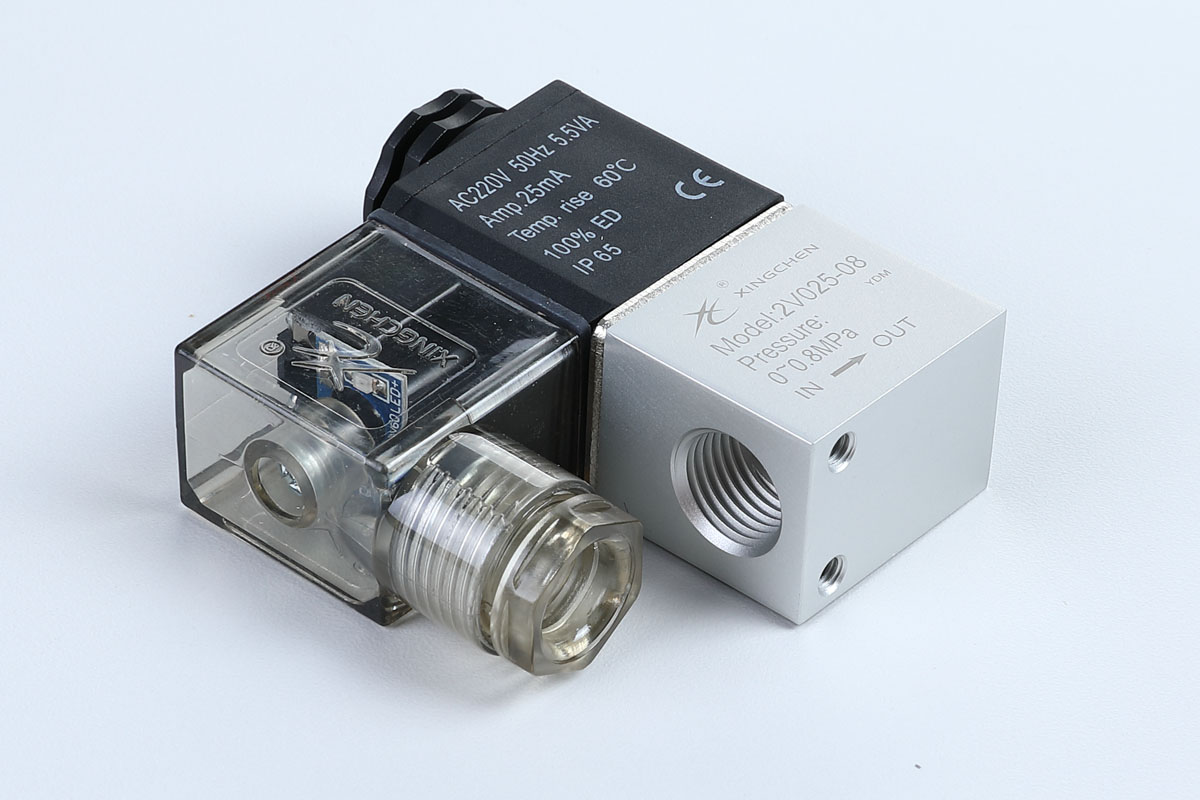

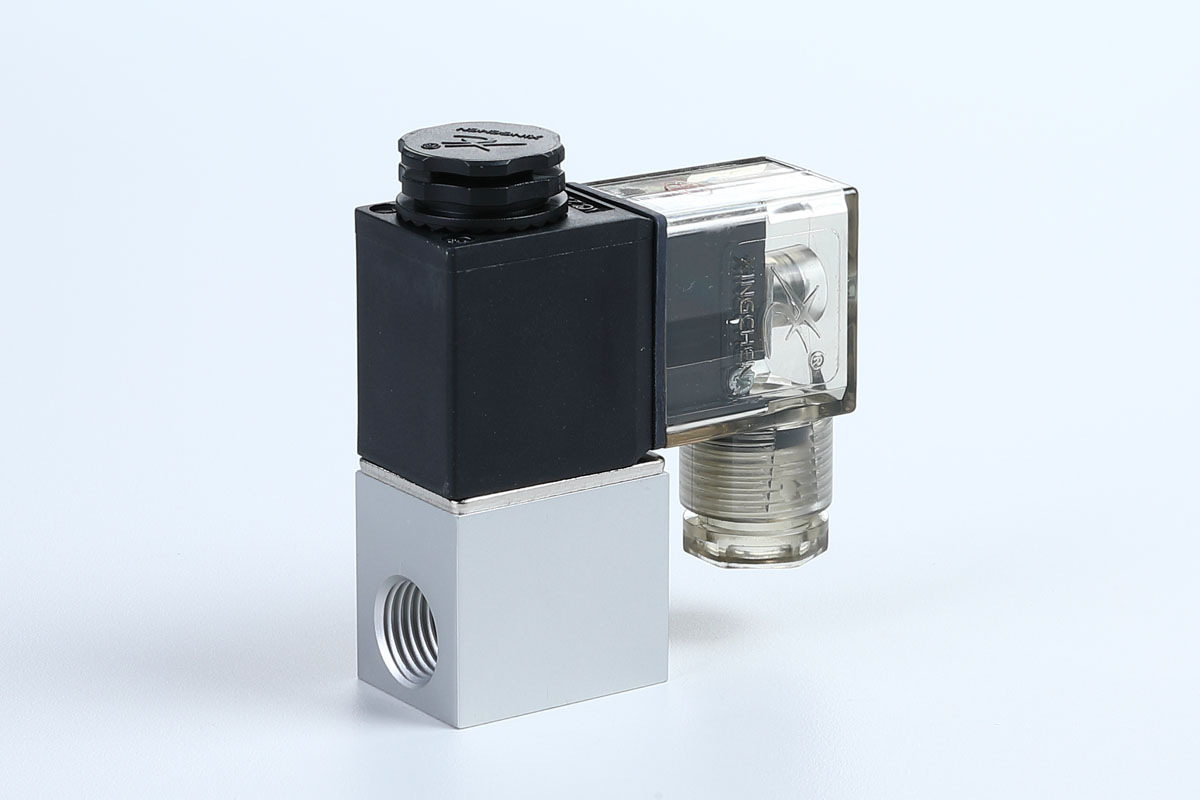

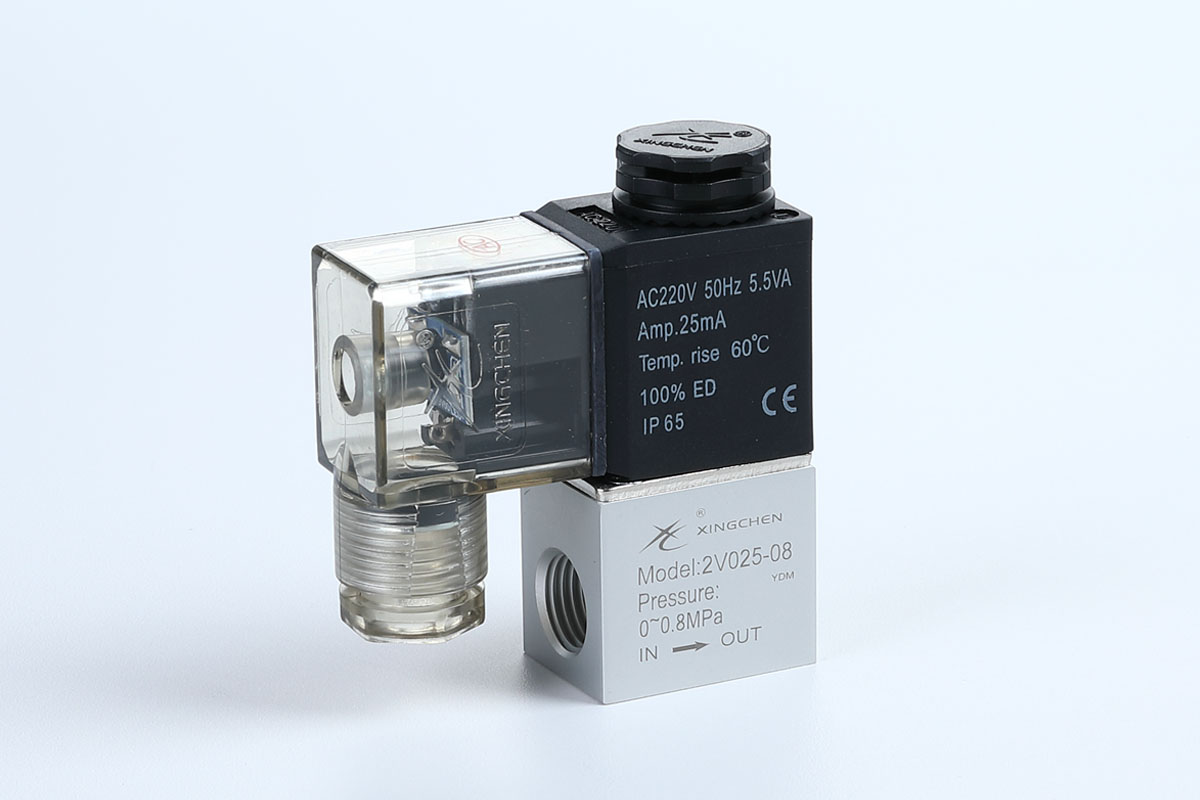

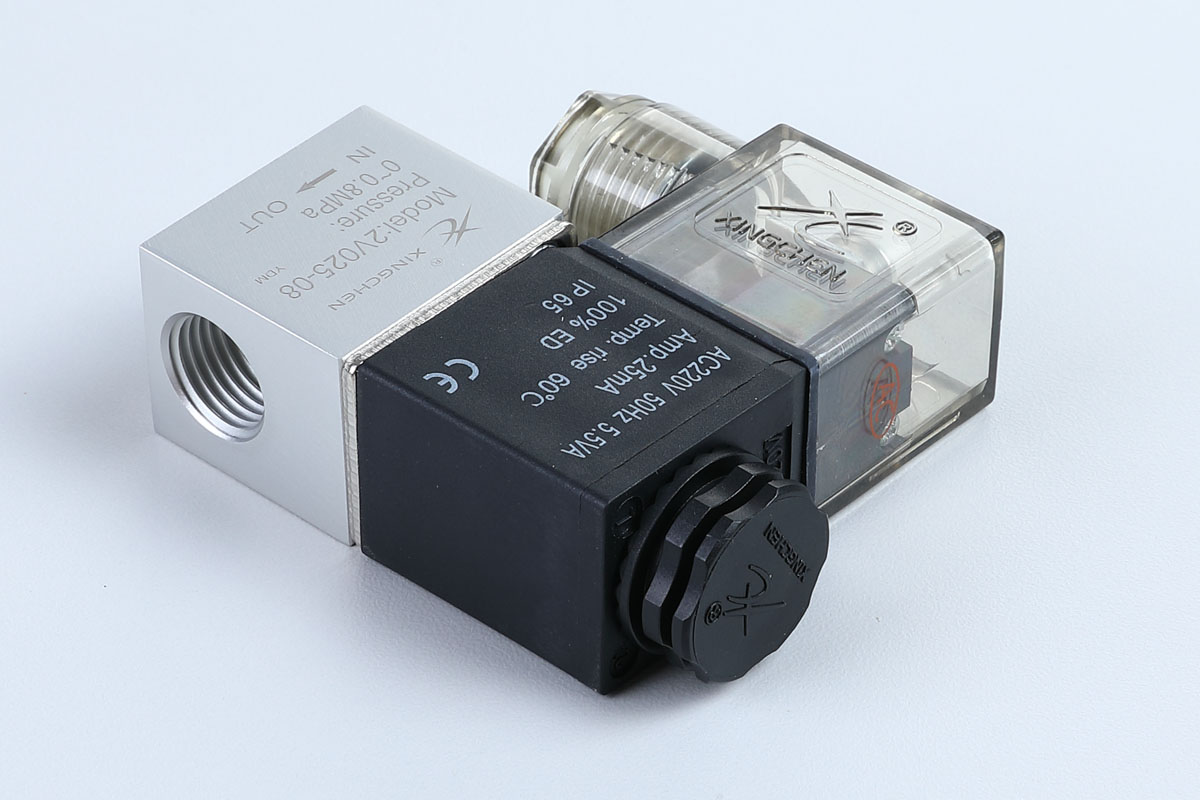

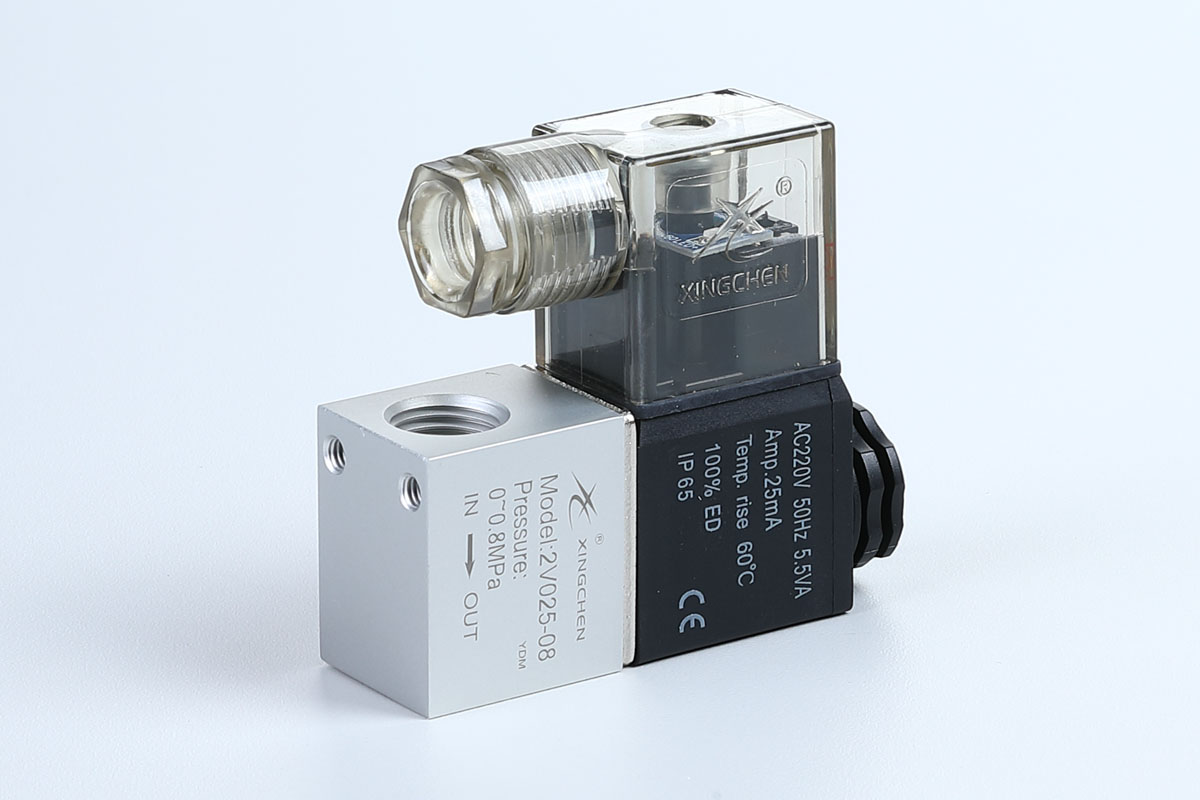

Пневматический соленоидный клапан (2 порта, 2 канала) серии 2V

Код продукта

2V	025	08	A	I	G
Технические характеристики Код 2V:2-портовый двухсторонний канал	Стандартный диаметр 025:2,5 мм 130:13мм 250:25 мм	Размер порта 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 15:PT1/2 20:PT3/4 25:PT1	Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V	Метод проводки unmarked: тип сокета DIN I:выводящий тип	Нить unmarked:PT thread Тема T:NPT Тема G:G

Стандартные характеристики

Модель	2V025-06	2V025-08		2V130-10	2V130-15	2V250-20	2V250-25
Рабочая среда	Воздух, вода, масло
Режим движения	Прямое актёрское мастерство			Внутренний пилот

Начальное состояниеОбычно закрытыеАпертура потока (Φmm)2.52.513.013.02525.0Стоимость CV0.230.236.206.2013.0013.00*Калибр трубыPT1/8PT1/4PT3/8PT1/2PT3/4PT1Вязкость жидкостиНиже 20 CSTДиапазон рабочего давления0~1.0MPa(0~145psi)0,05~1,0 МПа (7~145 psi)Гарантированное давление1,5 МПа (215 psi)Материал кузоваАлюминийМатериал пломбыВИТОНNBRТон возбужденияМенее 0,05 секунды

Характеристики катушек

Тип источника питания	Частота блока питания (Гц)	Допустимое изменение напряжения	Метод соединения	Энергопотребление (AV/W)	Класс изоляции	Повышение температуры (°C)
AC	50	±15%	Тип вставки DINТип выхода	7.0VA	Класс B	35
	60
DC	–	±10%		7.0W		45

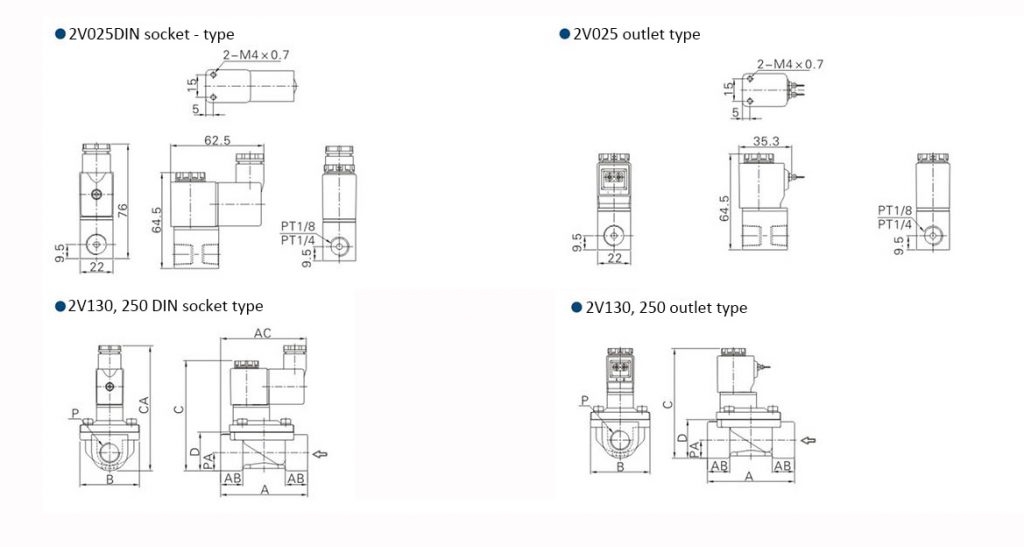

Внешний размерный рисунок (мм)

Модель	A	AB	AC	B	C	CA	D	P	PA
2V130-10	72	18.5	71	49	91	103	32	PT3/8	15
2V130-15	72	18.5	71	49	91	103	32	PT1/2	15
2V250-20	102	23	74	77.5	107.5	120	45	PT3/4	21
2V250-25	102	23	74	77.5	107.5	120	45	PT1	21
