Пневматический соленоидный клапан (3 порта, 2 направления) серия 3V200

Пневматический соленоидный клапан (3 порта, 2 направления) серия 3V200

Актёрская схема: пилот управляет
Рабочий диапазон давления: 0,15-0,8 МПа
Максимальное давление: 1,5 МПа
Требования к температуре: -20~70°C
Диапазон допуска напряжения: переменный ток±15%, постоянного тока±10%
Рейтинг защиты: IP65(DIN40050)
Материал кузова: алюминиевый сплав
Материал корпуса клапана: латунь
Печати: VITON, NBR

Поделиться в:

Код продукта

3V	1	10	06		НЕТ	A	I	G
Код спецификации 3V:3-портовый двухсторонний канал	Код серии 1: Сезон 100 2:Сезон 200 3: Сезон 300	Электрическое управление 10: двойное положение и одиночное управление 20: двойное положение и двойной контроль	Размер порта M5:M5 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8	Актёрский стиль С внешним пилотированием	Начальное состояние NC: обычно закрыта НЕТ: обычно открыт	Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V	Метод проводки unmarked:D Тип соёма IN I:выводящий тип	Нить Без помеченных:PT T:NPT G:G

Стандартная спецификация

*Доступны ДНЯО и G-зубы;
**Если есть смазка маслом, её нельзя останавливать посреди процесса, и рекомендуется, чтобы смазка была ISOVG32 или того же сорта.

Модель	3V210-06	3V220-06	3V210-08	3V220-08
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим действия	Тип пилота
*Калибр трубы	Вход = Выход = PT1/8		Вход = выход = PT1/4
Эффективная площадь поперечного сечения	14,0 мм²(Cv=0,78)		16,0 мм²(Cv=0,89)
Количество должностей	Три из двух
**Смазка	Не обязательно.
Диапазон рабочего давления	0,15~0,8 МПа (21~114psi)
Гарантированное давление	1,5 МПа (215 psi)
Рабочая температура °C	-20~70
Материал кузова	Алюминий

Параметры электрических характеристик

Проект	Специфические параметры
Стандартное напряжение	AC220V、AC110V、AC24V、DC24V、DC12V
Диапазон рабочего напряжения	AC: ±15% DC:±10%
Энергопотребление	AC:3.5VA DC:3.0W
Класс защиты	IP65(DIN40050)
Степень термостойкости	Уровень B
Тип соединения	Тип розетки DIN, тип розетки
Время возбуждения	Ниже 0,05 сек
*Максимальная рабочая частота	5 раз в секунду

*Максимальная рабочая частота — условие отсутствия нагрузки.

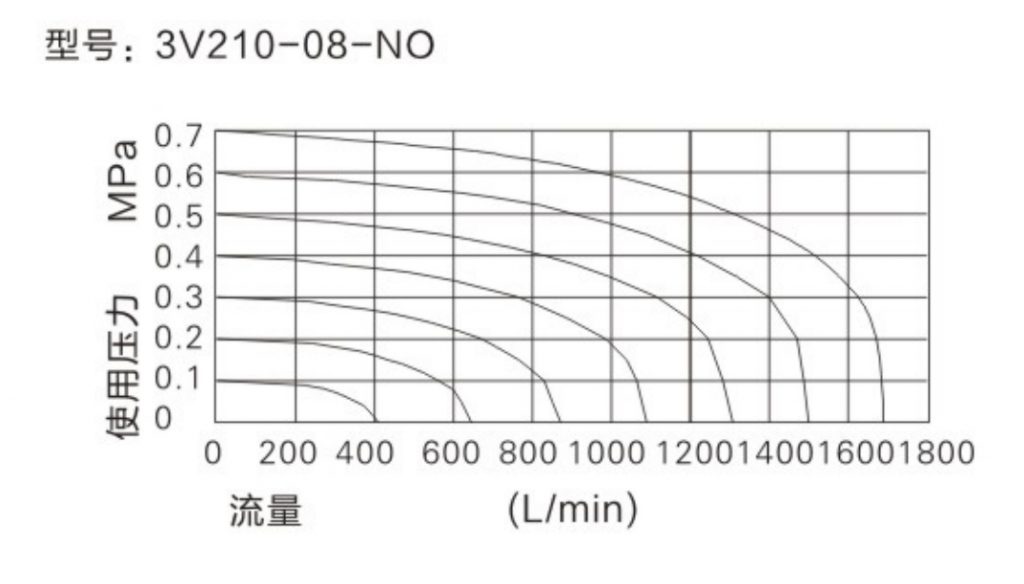

Характеристики расхода

Внутренний состав

НЕТ.	Название	НЕТ.	Название
1	Деталь из неподвижного железа	12	Нижняя крышка
2	Булавка для руки	13	Винты с круглой головкой
3	Весна	14	Кольцо для износа
4	Форма 0-кольца	15	Поршень
5	Направляющий корпус	16	Винты с втопленной головкой
6	Профиль 0 порядка	17	0 приказа
7	Сердечник шахты	18	Подвижное железо
8	0-кольцо	19	Катушка
9	Кузов	20	Фиксированная гайка
10	Весна	21	Отвертка
11	Подушка для предотвращения утечки
