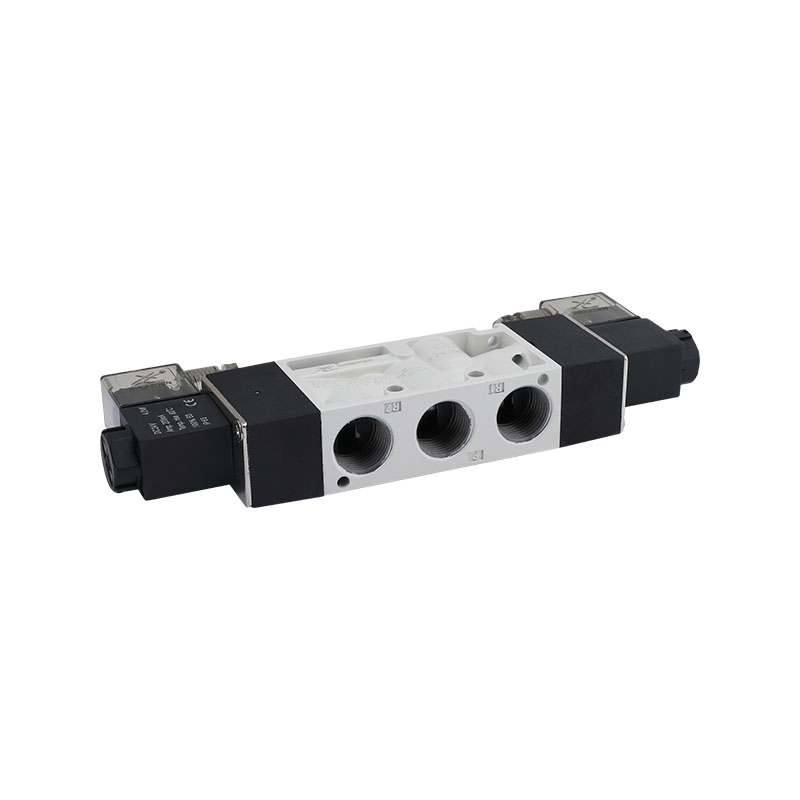

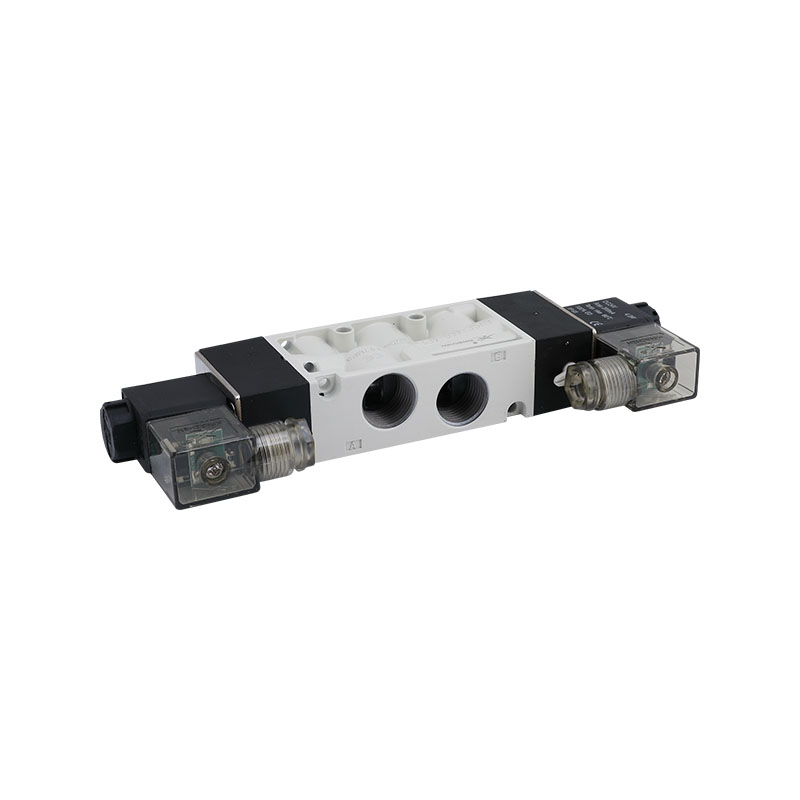

Пневматический соленоидный клапан 6VSD-460 серии

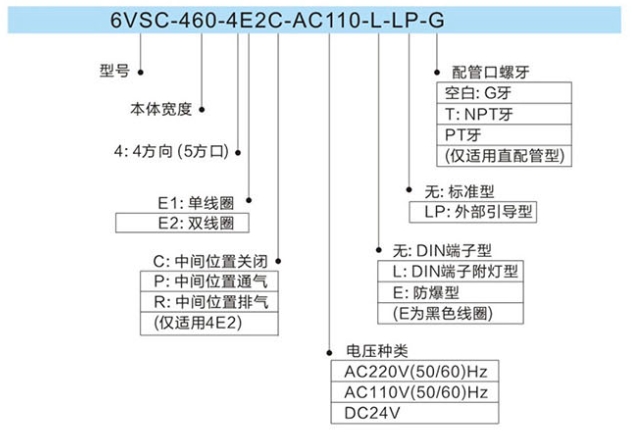

Указание номера модели

Стандартная спецификация

Модель	4E1	4E2		4E2C. PR
Код калибра трубопроводов	15A
Размер калибра трубопровода	G1/2
Количество портов	5 портов
Количество позиций	2 позиция			3-я позиция
Использованные жидкости	Авиация
Диапазон рабочего давления	0,2~0,8 МПа			0,3~0,8 МПа
Диапазон рабочего давления (LP)	0~0,8 МПа
Внешнее направляющее давление (LP)	0,2~0,8 МПа			0,3~0,8 МПа
Сопротивление давлению	1 МПа
Эффективная площадь разрушения	60 мм²		50 мм²	30 мм²
Температура окружающей среды	-5~+50°C (без замерзания)
Время отклика	50 мс
Фиксированное напряжение	AC110V, 220V(50/60)Hz, DC24V
Энергопотребление	AC=4.8/4.4VA,6/4.9VA  DC=3.0W
Диапазон допуска напряжения	±10%
Класс изоляции	Уровень F
Вес	330 г		452 г	634g

Характеристики расхода

Внешние характеристики
