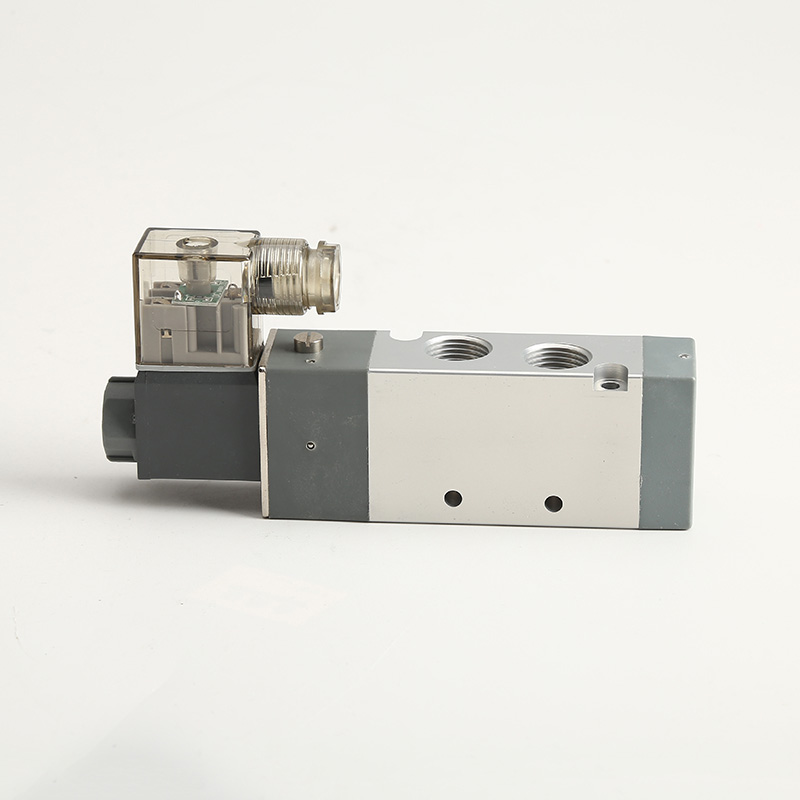

Pneumatic Solenoid Valve (5 port-2 way、5 port-3 way) 5V300-2

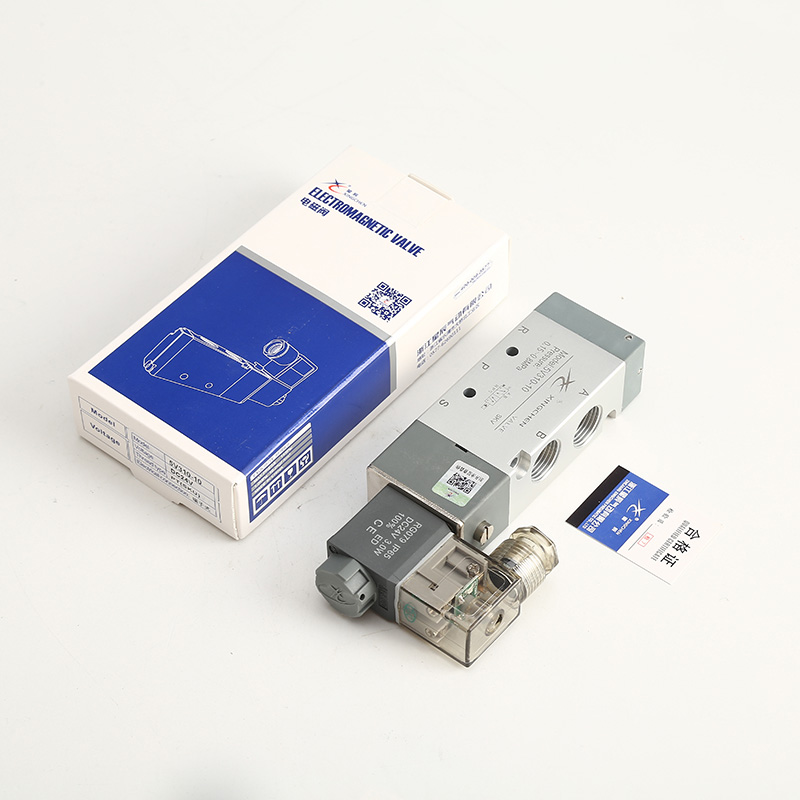

Pneumatic Solenoid Valve (5 port-2 way、5 port-3 way) 5V300-3

Пневматический соленоидный клапан (5 портов — 2 канала, 5 портов — 3 канала) 5V300 серии

Актёрская схема: пилот управляет
Рабочий диапазон давления: 0,15-0,8 МПа
Максимальное давление: 1,5 МПа
Требования к температуре: -20~70°C
Диапазон допуска напряжения: переменный ток±15%, постоянного тока±10%
Рейтинг защиты: IP65(DIN40050)
Максимальная рабочая частота: 3 раза/с, 5 раз в секунду
Материал кузова: алюминиевый сплав
Материал корпуса клапана: латунь

Поделиться в:

Код продукта

5V	2	10	06	A	I	G
Код спецификации 5-портовый двухпозиционный канал 5-портовый трёхпозиционный	Код серии 1: Сезон 100 2:Сезон 200 3: Сезон 300 4: Сезон 400	Electric Control L10: двойное положение и одиночное управление 20: двойное положение и двойной контроль 30C: трёхпозиционный, двойной регулятор, средний закрытый тип 30E: трёхпозиционный, двойной регулятор, средний тип выхлопа 30P: трёхпозиционный, двойной контроль и средний тип давления	Размер порта M5:M5 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 15:PT1/2	Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V	Метод проводки unmarked: тип сокета DIN I:выводящий тип	Нить unmarked:PT T:NPT G:G

Стандартная спецификация

*Доступны ДНЯО и G-зубы;
**Если есть смазка маслом, его нельзя остановить в процессе, рекомендуемая смазка — ISOVG32 или такого же уровня;
Максимальная рабочая частота — это условие отсутствия нагрузки.

Модель	5В310-08 5В320-08	5V330C-08 5V330E-08 5В330П-08	5В310-10 5V320-10	5V330C-10 5В330Э-10 5В330П-10
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим действия	Тип пилота
*Калибр трубы	Вход = выход = выхлоп = PT1/4		Вход = выход = PT3/8 Выхлоп = PT1/4
Эффективная площадь поперечного сечения	25,0 мм²(Cv=1,40)	18,0 мм²(Cv=1,00)	30,0 мм²(Cv=1,68)	18,0 мм²(Cv=1,00)
Количество должностей	5 порт-2 стороны	5 порт-3-сторона	5 порт-2 стороны	5 порт-3-сторона
Диапазон давления	0,15~0,8 МПа (21~114psi)
Гарантированное давление	1,5 МПа (215 psi)
Рабочая температура °C	-20~70 °C
Материал кузова	Алюминий
**Смазка	Не требуется
Максимальная рабочая частота	4 раза в секунду	3 раза в секунду	4 раза в секунду	3 раза в секунду
Вес	5V310-08:310g 5V320-08:400g	450 г	5V310-10:310g 5V320-10:400g	450 г

Параметры электрических характеристик

Предмет	Специфические параметры
Стандартное напряжение	AC220V、AC110V、AC24V、DC24V、DC12V
Диапазон рабочего напряжения	AC: ±15% DC:±10%
Энергопотребление	AC:3.5VA DC:3.0W
Степень защиты	IP65(DIN40050)
Степень термостойкости	Уровень B
Тип соединения	Тип розетки DIN, тип розетки
Время возбуждения	0,05 секунды или меньше
