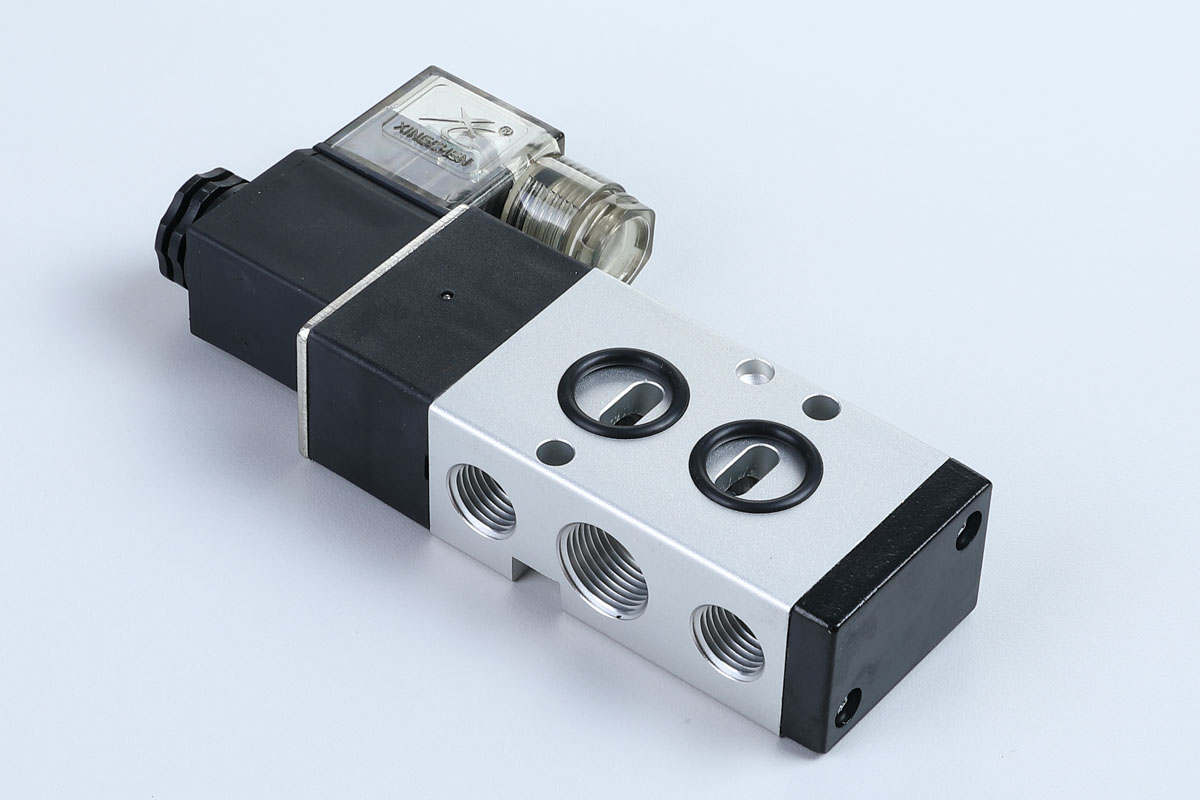

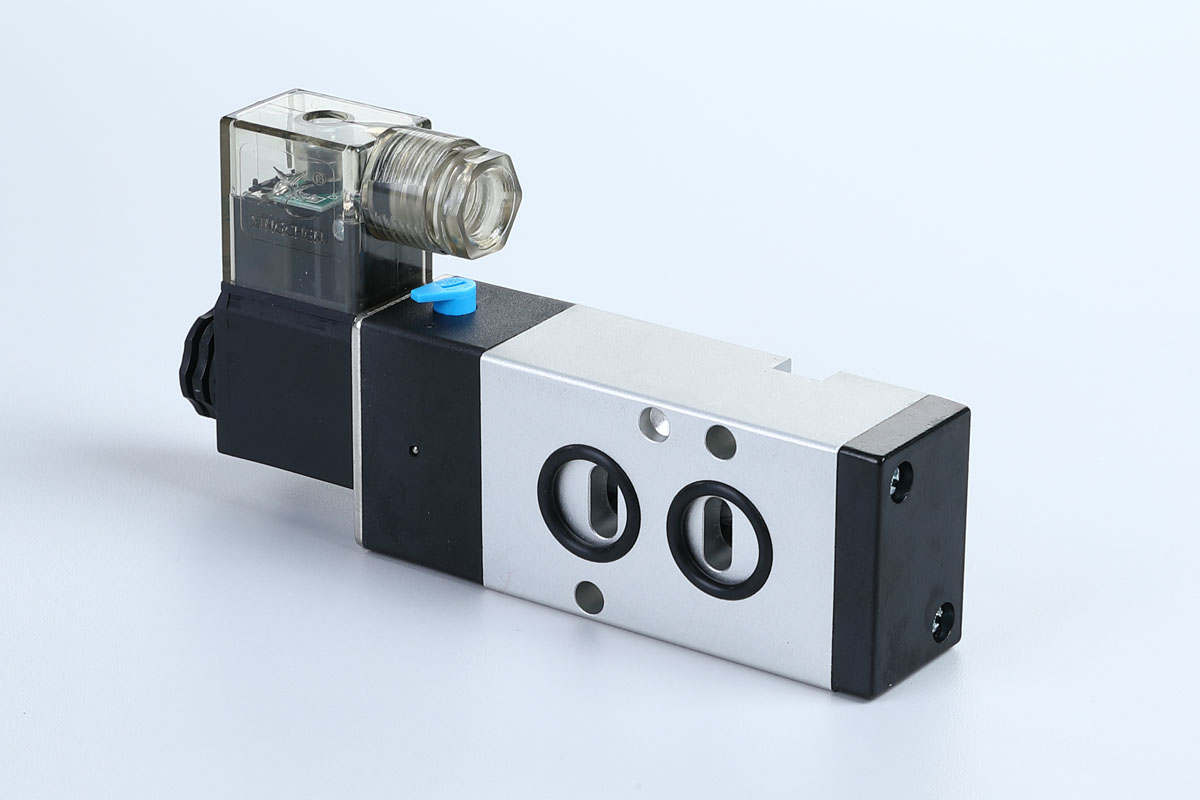

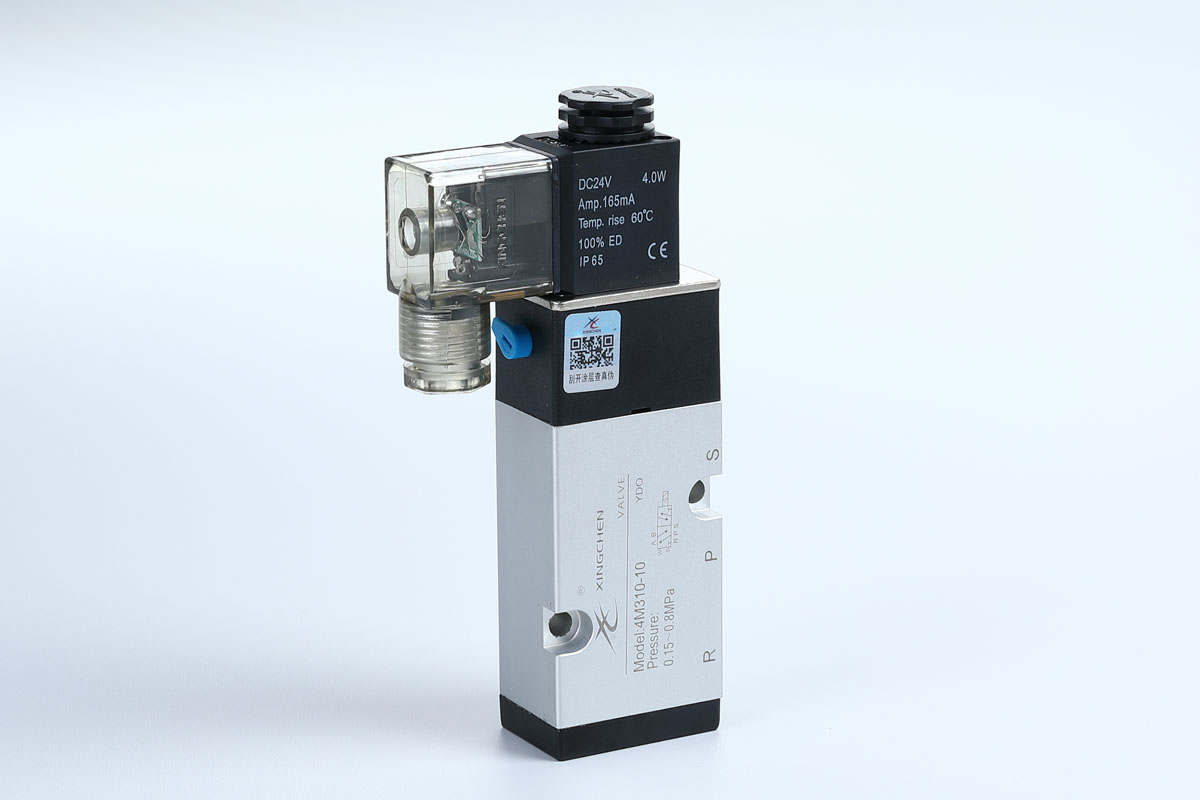

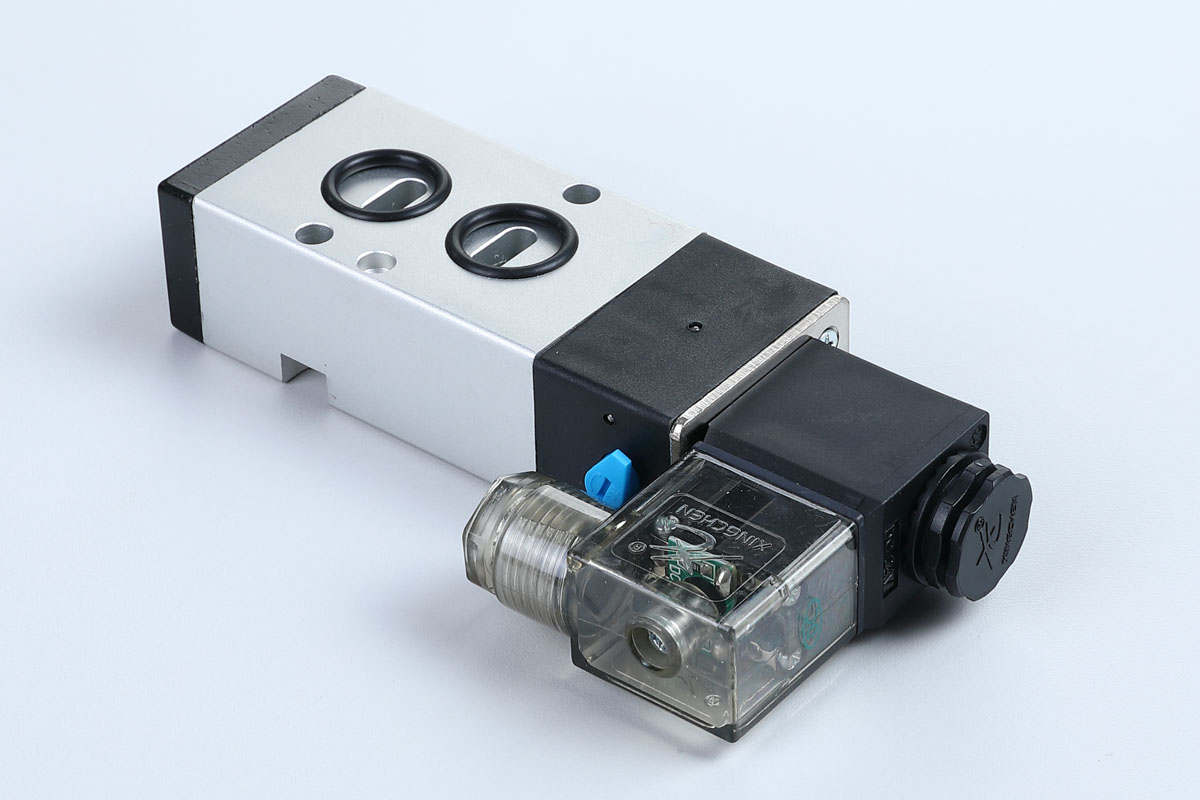

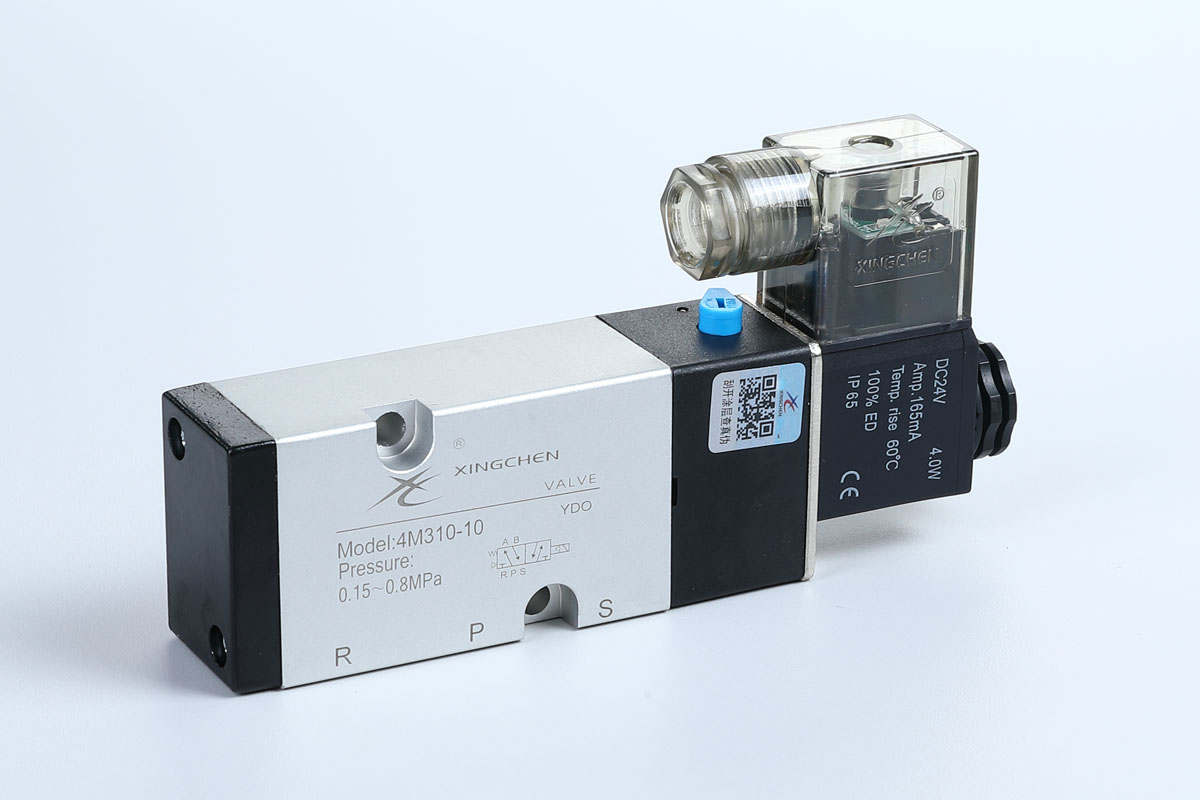

Код продукта
| 4M | 3 | 10 | 10 | A | I | G |
| Код спецификации 5-портовый двухпозиционный канал 5-портовый трёхпозиционный | Код серии 1: Сезон 100 2:Сезон 200 3: Сезон 300 | Электрическое управление 10: двойное положение и одиночное управление 20: двойное положение и двойной контроль | Размер порта M5:M5 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 | Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V | Метод проводки unmarked: тип сокета DIN I:выводящий тип | Нить T:NPT G:G |
Стандартная спецификация
| Модель | 4M110-M5 4M120-M5 | 4M110-06 4M120-06 | 4M210-06 4M220-06 | 4M210-08 4M220-08 | 4M310-08 4M320-08 | 4M310-10 4M320-10 |
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | |||||
| Режим работы | Внутренний тип пилота | |||||
| Калибр трубы (1) | Впуск = Выхлоп = M5 | Вход = Выхлоп = PT1/8 | Вход = Выхлоп = PT1/8 | Впуск = PT1/4Выпуск = PT1/8 | Вход = Выхлоп = PT1/4 | Впуск = PT34Выхлоп = PT1/4 |
| Эффективная зона | 5,5 мм² (Cv=0.31) | 12,0 мм² (Cv=0.67) | 14,0 мм² (Cv=0.78) | 16,0 мм² (Cv=0.89) | 25,0 мм² (Cv=1.40) | 30,0 мм² (Cv=1.68) |
| Количество должностей | Пять человек и два человека | |||||
| Диапазон давления | 0,15~0,8 МПа (21~114psi) | |||||
| Гарантированное давление | 1,5 МПа (215 psi) | |||||
| Рабочая температура °C | -20~70 | |||||
| Материал кузова | Алюминий | |||||
| Смазка | Не требуется | |||||
| Максимальная рабочая частота | 5 раз в секунду | 4 раза в секунду | ||||
| Вес(g) | 4М110:1204М120:175 | 4М210:2204М220:320 | 4М310:3104М320:400 | |||
Параметры электрических характеристик
| Проект | 4M1104 M120 | 4M210 4M220 4M310 4M320 |
| Стандартное напряжение | AC220V AC110V AC24V DC24V DC12V | |
| Диапазон рабочего напряжения | AC: ±15% постоянного контроля: ±10% | |
| Энергопотребление | AC:2.5VA DC:2.5W | AC:3.5VA DC:3.0W |
| Класс защиты | IP65(DIN40050) | |
| Степень термостойкости | Уровень B | |
| Тип соединения | Тип розетки DIN, тип розетки | |
| Время возбуждения | 0,05 секунды или меньше | |

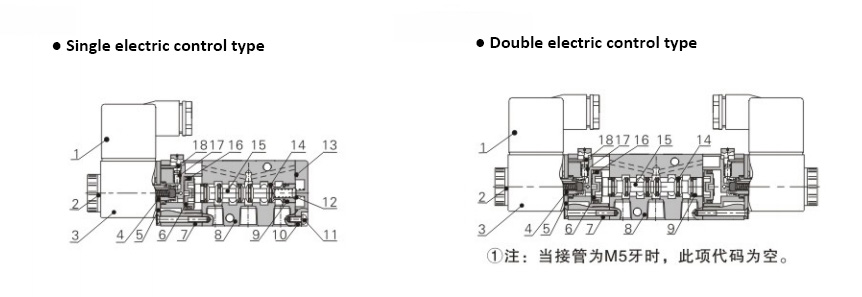

Внутренний состав
| Нет. | Название | Нет. | Название |
| 1 | Соединитель | 10 | Нижняя крышка |
| 2 | Удержание гайки | 11 | Винт |
| 3 | Катушка | 12 | Весна |
| 4 | Подвижное железо | 13 | Остановить протечку |
| 5 | Фиксированное железо | 14 | 0 приказа |
| 6 | Поршень | 15 | Сердечник шахты |
| 7 | Направляющий корпус | 16 | Форма 0-кольца |
| 8 | Кузов | 17 | Весна |
| 9 | Кольцо для износа | 18 | Булавка для руки |
