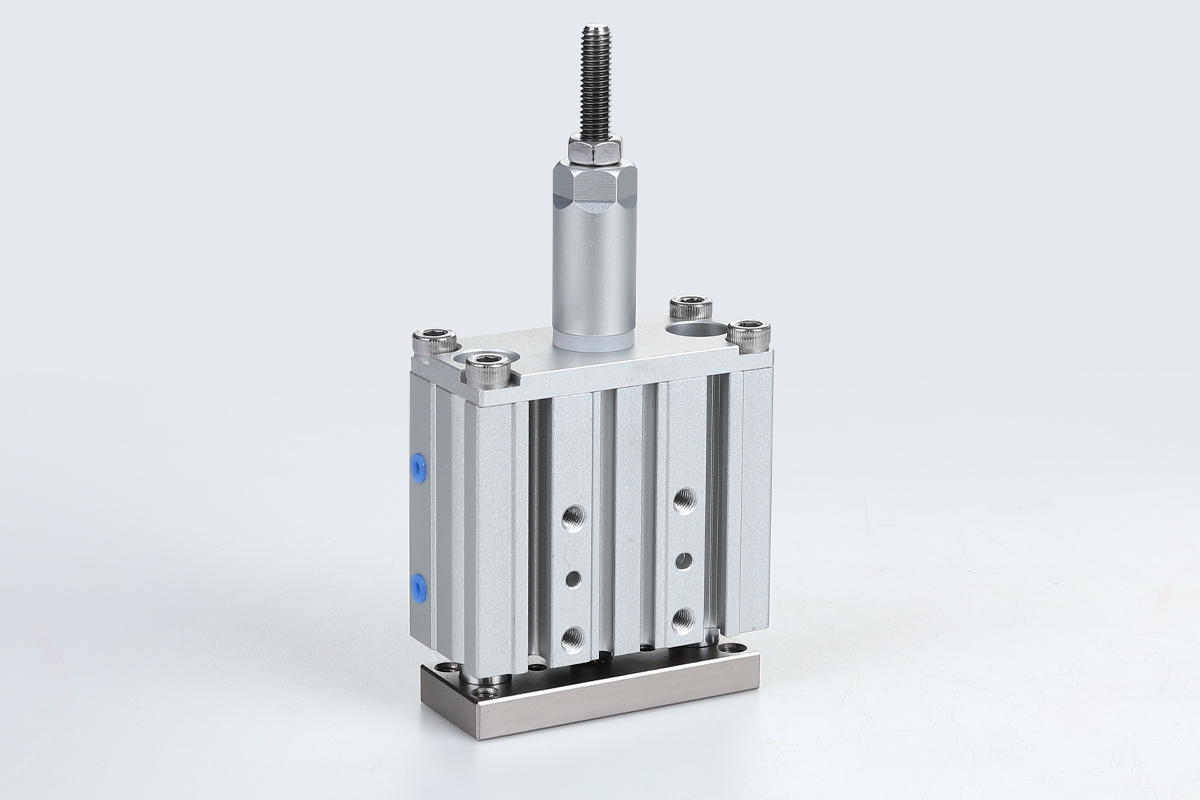

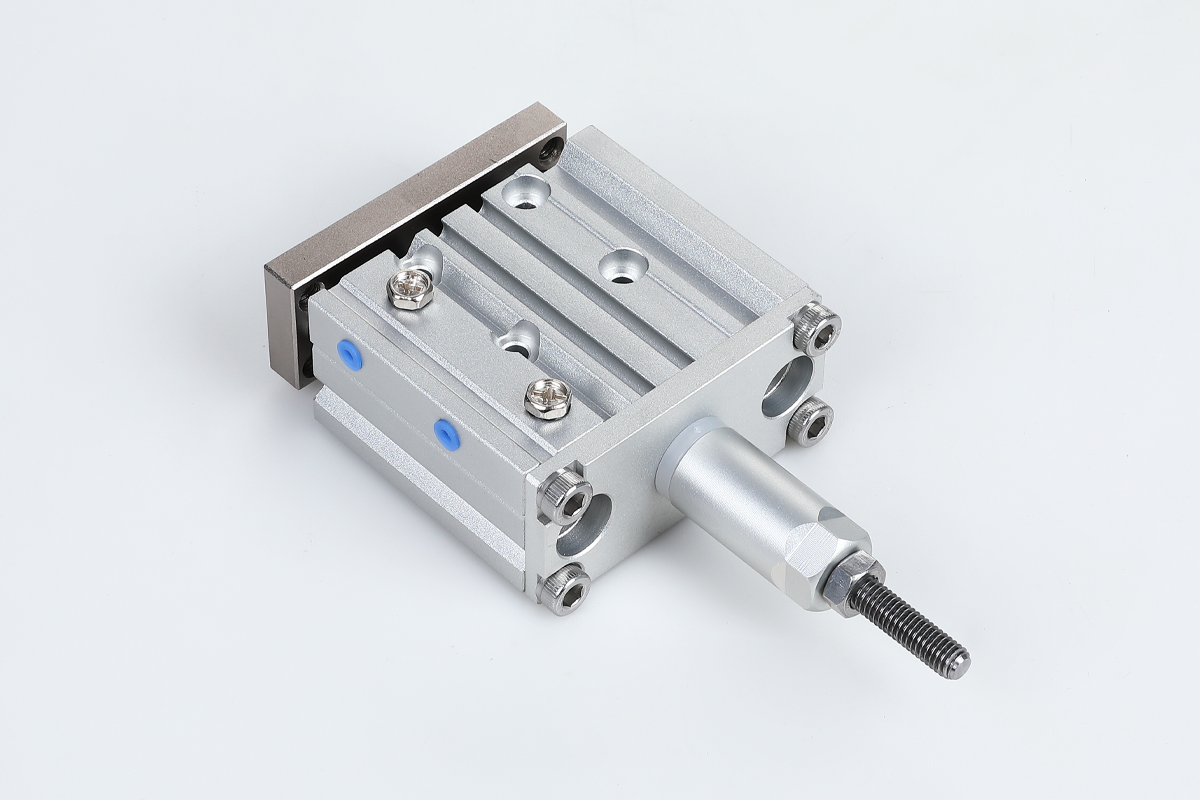

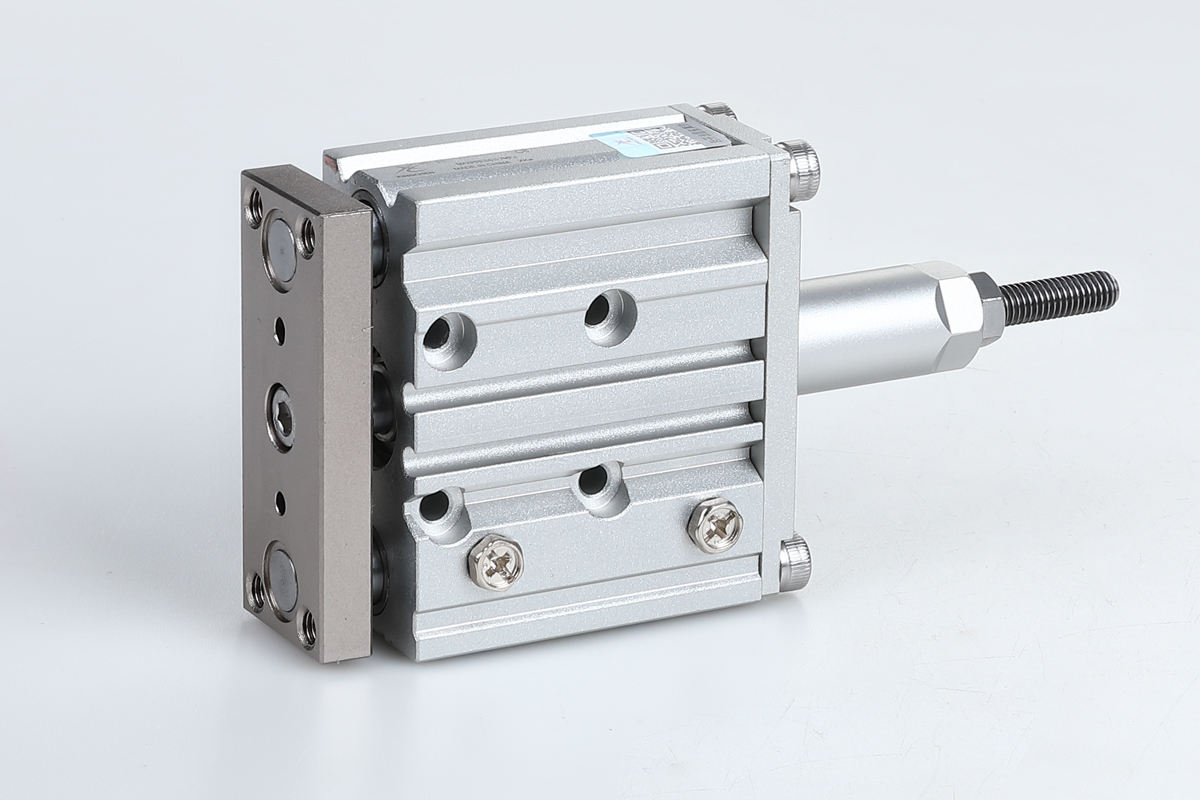

Новая управляемый цилиндр (три-шатунная) серия MGP (Φ12~Φ100)

Код продукта

MGP	M	32		30
Код серии	Тип подшипника  M: скользящий подшипник L:шарикоподшипник Ответ: очень точный шарикоподшипник	Бор(мм): 12,16,20,25,32, 40,50,63,80,100	Поток порта без маркировки: M5X0.8 или Rc TN:NPT TF:G	Инсульт(мм): 10,20,30,40,50,75,100, 125,150,175,200,250, 300,350,400

Стандартная спецификация

Скучно(мм)		12	16	20	25	32	40	50	63	80	100
Методы движения		Двойное действие
Используемая жидкость		Авиация
Максимальное рабочее давление		1,0 МПа
Минимальное рабочее давление		0,12 МПа		0,1 МПа
Температура окружающей среды и жидкости		-10~60°C (не заморожен)
*Смазка		Ненужно
Скорость поршня		50~500 мм/с							50~400 мм/с
Подшипник		Обычные подшипники/шарикоподшипники/высокоточные шарикоподшипники
Точность поворота поршневого шатона	Скользящие подшипники	±0,07°		±0,06°		±0,05°		±0,04°		±0,03°
	Шарикоподшипник	±0,05°		±0,04°		±0,03°		±0,03°		±0,03°
	Высокоточные шарикоподшипники	±0,01°
Толерантность к ударам		+150   мм
Амортизация		Амортизация пузырьков
Калибр лампы		M5×0.8		1/8				1/4		3/8
*Если требуется смазка, используйте масло Turbine 1 ISOVG32.

Пример порядка

1) Требуемый диаметр цилиндра: 16, ход поршня: 50, подшипник затвора, правильная модель: MGPM16-50Z

2) Требуемый диаметр цилиндра: 25, ход: 300, требуются шарикоподшипники и магнитные переключатели.

Правильная модель: MGPL25-300Z    1 цилиндр; D-M9BL         2 магнитных переключателя

Варианты переключения хода/магнитного переключателя

Бура (мм)	Стандартный ход поршня (мм)	Магнитный переключатель			Модель комплекта для уплотнения*
		с контактами	Бесконтактный
		2 провода	2 провода	3 провода NPN
12	10,20,30,40,50,75,100,125, 150,175,200,250	3C-D-A93(V)L	D-M9B(V)L	D-M9N(V)L	MGP12-Z-PS MGP16-Z-PS MGP20-Z-PS … MGP80-Z-PS MGP100-Z-PS
16
20	20,30,40,50,75,100,125,150 175,200,250,300,350,400
25
32,40, 50,63, 80,100	25,50,75,100,125,150,175, 200,250,300,350,400
*Модель герметичного пакета соответствует диаметру цилиндра.

Таблица минимального хода для магнитных переключателей

Магнитный переключатель	Число	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63	φ80	φ100
D-A9□	1	5 примечания1)		5
	2	10 примечание1)		10
D-A9OV	1	5
	2	10
D-M9OV	1	5
	2	5
D-M9	1	5 примечания1)				5
	2	10 примечание1)	10

Запасные части/комплекты уплотнений

50MGP50-Z-PS63MGP63-Z-PS80MGP80-Z-PS100MGP100-Z-PS

Максимальный крутящий момент

T(N-m)

Бура (мм)	Тип подшипника	Stroke(мм)
		10	20	25	30	40	50	75	100	125	150	175	200	250	300	350	400
12	MGPM	0.39	0.32	–	0.27	0.24	0.21	0.43	0.36	0.31	0.27	0.24	0.22	0.19	–	–	–
	MGPL/A	0.61	0.45	–	0.35	0.58	0.50	0.37	0.29	0.24	0.20	0.18	0.16	0.12	–	–	–
16	MGPM	0.69	0.58	–	0.49	0.43	0.38	0.69	0.58	0.50	0.44	0.40	0.36	0.30	—	–	–
	MGPL/A	0.99	0.74	–	0.59	0.99	0.86	0.65	0.52	0.43	0.37	0.32	0.28	0.23	–	–	–
20	MGPM	–	1.05	–	0.93	0.83	0.75	1.88	1.63	1.44	1.28	1.16	1.06	0.90	0.78	0.69	0.62
	MGPL/A	–	1.26	–	1.03	2.17	1.94	1.52	1.25	1.34	1.17	1.03	0.93	0.76	0.65	0.56	0.49
25	MGPM	–	1.76	–	1.55	1.38	1.25	2.96	2.57	2.26	2.02	1.83	1.67	1.42	1.24	1.09	0.98
	MGPL/A	–	2.11	—	1.75	3.37	3.02	2.38	1.97	2.05	1.78	1.58	1.41	1.16	0.98	0.85	0.74
32	MGPM	–	–	6.35	–	–	5.13	5.69	4.97	4.42	3.98	3.61	3.31	2.84	2.48	2.20	1.98
	MGPL/A	–	–	5.95	–	–	4.89	5.11	4.51	6.34	5.79	5.33	4.93	4.29	3.78	3.38	3.04
40	MGPM	–	–	7.00	–	–	5.66	6.27	5.48	4.87	4.38	3.98	3.65	3.13	2.74	2.43	2.19
	MGPL/A	–	–	6.55	–	–	5.39	5.62	4.96	6.98	6.38	5.87	5.43	4.72	4.16	3.71	3.35
50	GPM	–	–	13.0	–	–	10.8	12.0	10.6	9.50	8.60	7.86	7.24	6.24	5.49	4.90	4.43
	MGPL/A	–	–	9.17	–	–	7.62	9.83	8.74	11.6	10.7	9.83	9.12	7.95	7.02	6.26	5.63
63	MGPM	–	–	14.7	–	–	12.1	13.5	11.9	10.7	9.69	8.86	8.16	7.04	6.19	5.52	4.99
	MGPL/A	–	–	10.2	–	–	8.48	11.0	9.74	13.0	11.9	11.0	10.2	8.84	7.80	6.94	6.24
80	MGPM	–	–	21.9	–	–	18.6	22.9	20.5	18.6	17.0	15.6	14.5	12.6	11.2	10.0	9.11
	MGPL/A	–	–	15.1	–	–	23.3	22.7	20.6	18.9	17.3	16.0	14.8	12.9	11.3	10.0	8.94
100	MGPM	–	–	38.8	–	–	33.5	37.5	33.8	30.9	28.4	26.2	24.4	21.4	19.1	17.2	15.7
	MGPL/A	–	–	27.1	–	–	30.6	37.9	34.6	31.8	29.3	27.2	25.3	22.1	19.5	17.3	15.5
