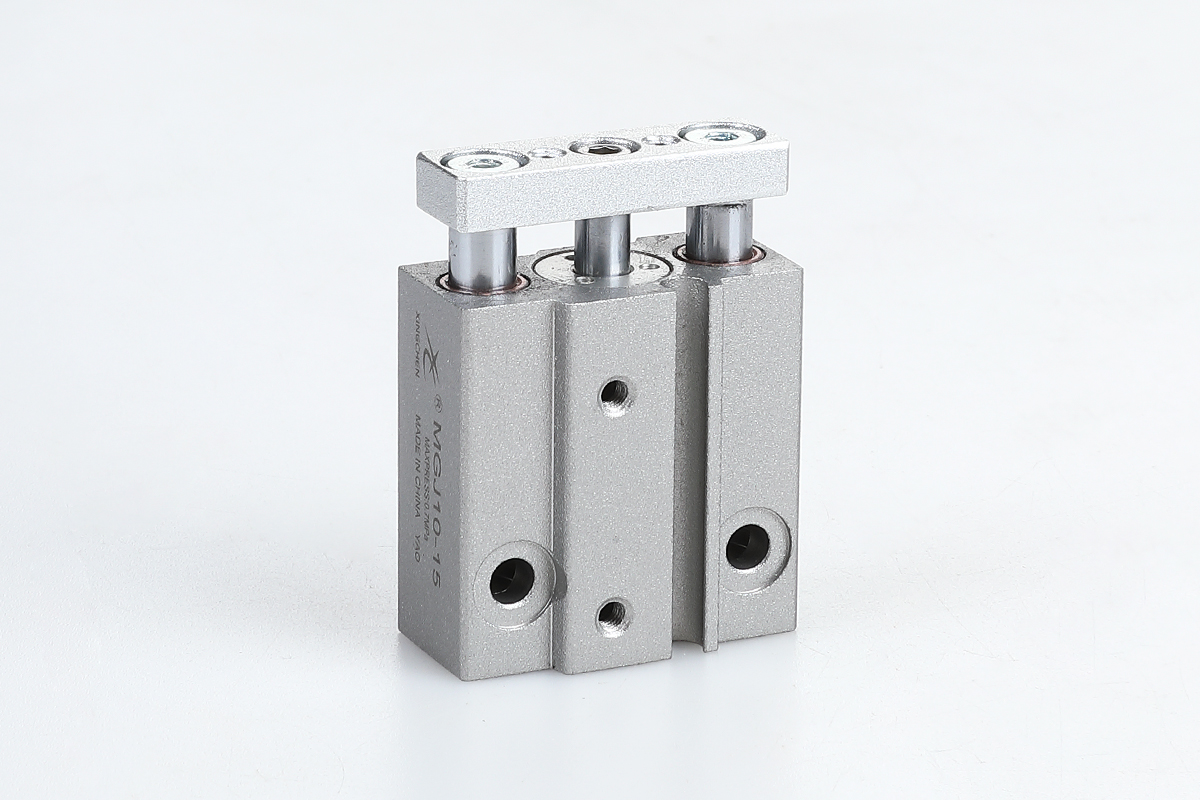

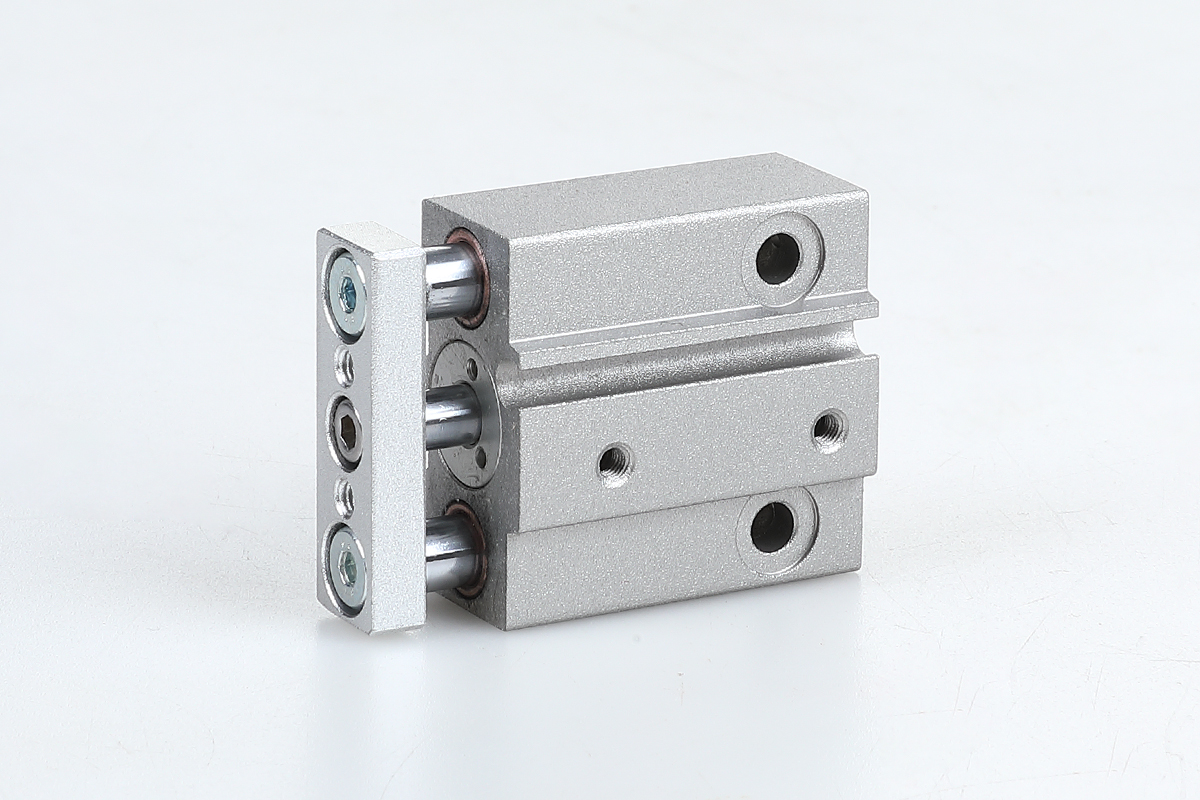

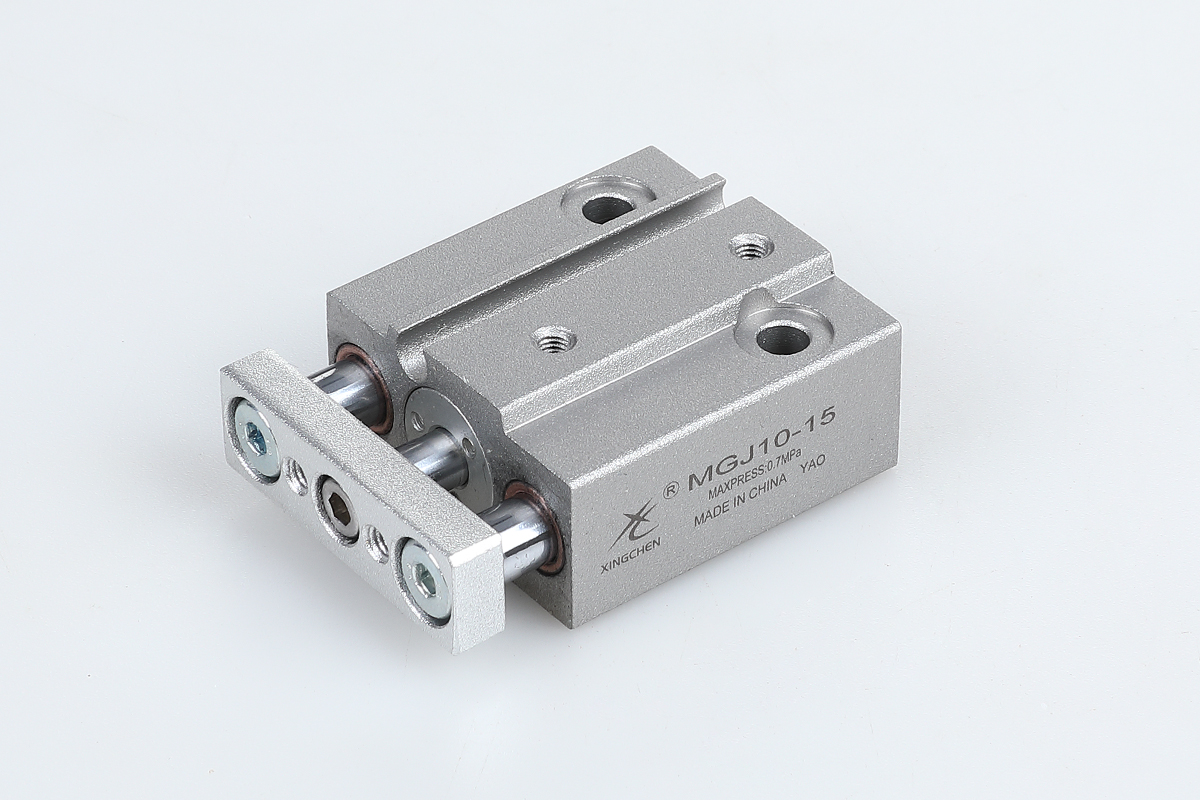

Управляемый цилиндр (три-шатунный) серия MGJ (Φ6-Φ10)

Код продукта

MGJ	6	10
Код серии MGJ: компактный трёхшатунный цилиндр	Диаметр(мм):6,10	Ход хода(мм): 5,10,15,20

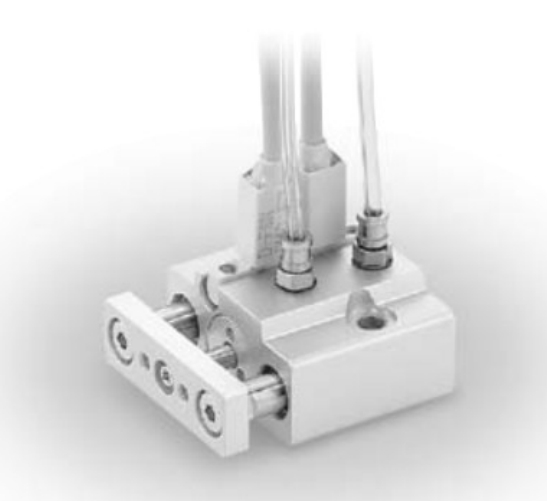

Особенности

*На 5-мм цилиндре с ходом также могут быть установлены два магнитных переключателя.
*Соединение трубы и магнитный переключатель расположены с одной стороны.

Стандартные характеристики

Скучно(мм)	Φ6	Φ10
Тип движения	Двойное действие
Жидкость	Авиация
Максимальное рабочее давление	0,7 МПа
Минимальное рабочее давление	0,15 МПа
Температура окружающей среды и жидкости	-10°C~60°C (но не замороженный)
Подача масла	Ненужно
Скорость поршня	50~500 мм/с
Допуск длины хода	0~+1,0 мм
Амортизация	Резиновая амортизация с обоих концов
Допуск резьбы	Серия JIS2
Калибр лампы	M3×0.5
Диаметр направляющего стержня	05	06
Допустимая кинетическая энергия (J)	0.012	0.035

Варианты переключения хода/магнитного переключателя

Скучно(мм)	Стандартный ход поршня (мм)	Применимый ход (мм) Примечание 1	Модель магнитного переключателя Note 2
6	5,10,15	1~15 (с накладкой)	F8N F8P
10	5,10,15,20	1~20 (с падом)
Примечание 1) Интервал хода составляет 1 мм. Однако минимальный ход для установки магнитного переключателя составляет 4 мм. Примечание 2) После номера модели магнитного выключателя прикрепляется отметка, указывающая длину провода: нет отметки – 0,5м, L – 3м, Z – 5м Пример: F8NL.

Теоретическая выходная сила

Бура (мм)	Диаметр поршня (мм)	Направление эксплуатации	Зона поршней (мм²)	Рабочее давление (МПа)
				0.15	0.3	0.5	0.7
6	3	ВОНОК	28.3	4.24	8.48	14.15	19.81
		В	21.2	3.18	6.36	10.60	14.84
10	5	ВОНОК	78.5	11.77	23.55	39.25	54.95
		В	58.9	8.83	17.67	29.45	41.23

Допустимый крутильный момент торсионной пластины

510152060.920.730.61–104.753.963.362.87

Точность торцевой пластины без вращения

Боковая нагрузка

Внешнее измерение
