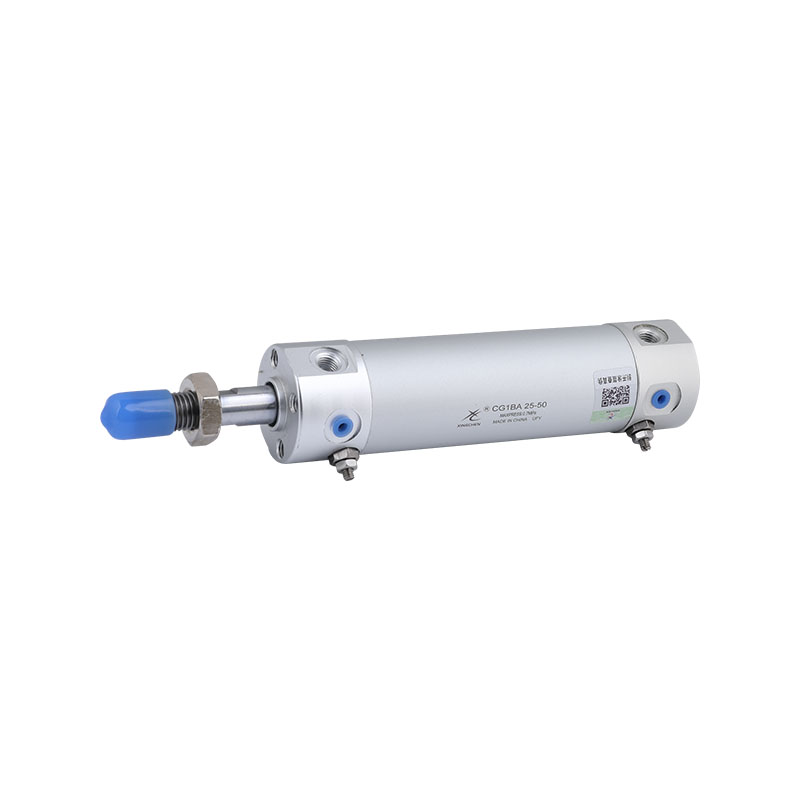

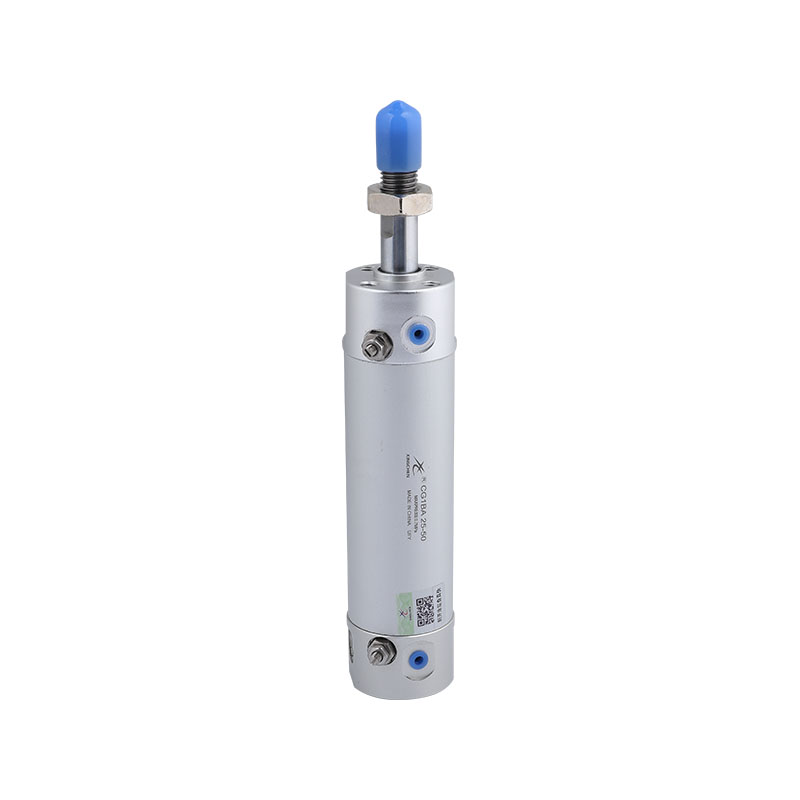

Мини-цилиндр (двойное действие) серия CG1 (Φ20~Φ100)

Код продукта

CG1	B	N	25	100	J
Код серии CG1: без магнита CDG1: с магнитом	Тип крепления B:базовый тип Z: без женской резьбы с креплением цапфы L: осевая стопа F:боковой фланец стержня G:головка фланца U:rod side trunnion T:голова сбоку trunnion D:clevis	Амортизация N: резиновая амортизация A: воздушная амортизация	Диаметр цилиндра(мм)20,25,32,40,50,63,80,100	Stroke(мм)25,50,75,100,125,150,175,200,250,300	Защитное укрытие без помеченных:без J:нейлоновая обложка K:термостойкий холст	Свинг-база без помеченных:без N:с	Кронштейн на конце стержня V:одиночный костяшечный сустав пальца W:двойной костяшечный сустав

Стандартная спецификация

Бура (мм)	20	25	32	40	50	63	80	100
Используемая жидкость	Авиация
Метод работы	Двойное действие
Максимальное рабочее давление	1,0 МПа
Минимальное рабочее давление	0,05 МПа
Температура окружающей среды и жидкости	С магнитным переключателем: -10°C~+60°C, без магнитного переключателя: -10°C~+70°C.
Скорость поршня	50~1000 мм/с						50~700 мм/с
Амортизация	Резиновая амортизация/воздушная амортизация

Допуск длины хода мм ~1000:       +1.4
                 0
~1200:        + 1.8
                  0   ~1000:    +14
0
   ~1500:    +1.8
0*Кормовое маслоНенужноТрубчатый калибр Rc1/8/81/81/81/41/43/81/2

Инсульт

Бура (мм)	Стандартная нота 1)    (мм)	Длинная нота 1) (мм)	Примечание модели магнитного выключателя 2)
			Модель	Монтаж
20	25,50,75,100,125,150,175,200	201~350	B54	BA-01
25	25,50,75,100, 125,150,175, 200,250,300	301~400		BA-02
32		301~450		BA-32
40		301~800		BA-04
50		301~1200		BA-05
63		301~1200		BA-06
80		301~1400		BA-08
100		301~1500		BA-10

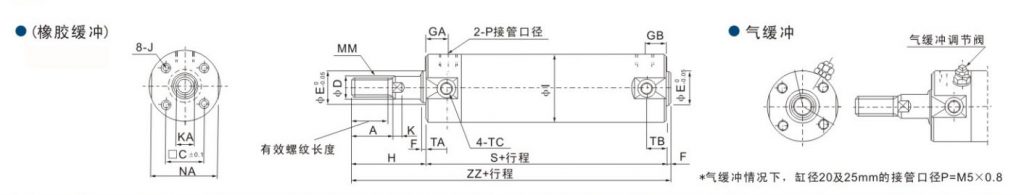

Внешний размерный рисунок (мм)

● Базовый тип

Бура (мм)	Инсульт (мм)	Эффективная нить Длина	A	□C	φD	φE	F	GA	GB	φl	J	K	KA	ММ	NA	P	S	ТА	ТБ	TC	H	ZZ
20	~200	15.5	18	14	8	12	2	12	10	26	M4 x 0.7 Глубина 7	4	6	M8×1.25	24	*1/8	69	11	11	M5×0.8	35	106
25	~300	19.5	22	16.5	10	14	2	12	10	31	M5×0.8 Глубина 7,5	5.5	8	M10×1.25	29	*1/8	69	11	11	M6×0,75	40	111
32	~300	19.5	22	20	12	18	2	12	10	38	M5 x 0.8 глубокий 8	5.5	10	M10×1.25	35.5	1/8	71	11	10	M8×1.0	40	113
40	~300	27	30	26	16	25	2	13	10	47	M6 x 1 Глубокий 12	6	14	M14×1.5	44	1/8	78	12	10	M10×1.25	50	130
50	~300	32	35	32	20	30	2	14	12	58	M8 x 1.25 Глубина 16	7	18	M18×1.5	55	1/4	90	13	12	M12×1.25	58	150
63	~300	32	35	38	20	32	2	14	12	72	M10×1.5 глубокий 16	7	18	M18×1.5	69	1/4	90	13	12	M14×1.5	58	150

80~30037405025403201689M10×1.5
глубокий 221022M22×1.5803/8108一一一71182100~300374060305032016110M12 x 1.75
Глубина 221026M26×1.51001/2108一一一71182

● Трунионы и держатели труннионов φ20~φ63

Бура (мм)	Труннион		Место Труннион
	Часть НЕТ.	φTDeB	Часть НЕТ.	B	ТБ	φTE	φTF	TH	TR	TS	TT	ТВ	TW	Техас	СПАСИБО	TZ
20	CG-T020	8	CG-020-24A	38	11	10	5.5	25	39	28	3.2	35.8	42	16	28	47.6
25	CG-T025	10	CG-025-24A	45.5	11	10	5.5	30	43	33	3.2	39.8	42	20	28	53
32	CG-T032	12	CG-032-24A	54	10	10	6.6	35	54.5	40	4.5	49.4	48	22	28	67.7
40	CG-T040	14	CG-040-24A	63.5	10	10	6.6	40	65.5	49	4.5	58.4	56	30	30	78.7

50CG-T05016  CG-050-24A7912209508060672.464363698.663CG-T06318  CG-063-24A96122011609874890.4744646119.2

● Двойная серёжка и держатель для серёжек φ80~φ100

Бура (мм)	Двойные серьги							Держатель для серёжек
	Часть НЕТ.	φCDH10	CX	CZ	L	RR	V	Часть НЕТ.	φTF	TH	TT	ТВ	TW	Техас	СПАСИБО	TZ
80	CG-D080	18	28	56	35	18	25	CG-080-24A	11	55	11	110	72	85	45	64
100	CG-D100	22	32	64	43	20	31	CG-100-24A	13.5	65	12	130	93	100	60	72

Скучно(мм)	Сиденье для ног											Фланец					Гайка конца шатуна
	Часть НЕТ.	φLC	φLD	LH	LT	LX	LZ	B	W	X	Y	Часть НЕТ.	□B	□FX	φFD	FT	Часть НЕТ.	d	H	B	C	D
20	CG-L020	4	5.5	20	3	32	44	34	10	15	7	CG-F020	40	28	5.5	6	NT-02	M8×1.25	5	13	15	12.5
25	CG-L025	4	5.5	22	3	36	49	38.5	10	15	7	CG-F025	44	32	5.5	7	NT-03	M10×1.25	6	17	19.6	16.5
32	CG-L032	4	6.6	25	3	44	58	45	10	16	8	CG-F032	53	38	6.6	7	NT-03	M10×1.25	6	17	19.6	16.5
40	CG-L040	4	6.6	30	3	54	71	54.5	10	16.5	9	CG-F040	61	46	6.6	8	NT-G04	M14×1.5	8	19	-21.9	18
50	CG-L050	5	9	40	4.5	66	86	70.5	17.5	22	11	CG-F050	76	58	9	9	NT-G05	M18×1.5	11	24	-27.7	23
63	CG-L063	5	11	45	4.5	82	106	82.5	17.5	22	13	CG-F063	92	70	11	9	NT-G05	M18×1.5	11	24	-27.7	23
80	CG-L080	6	11	55	4.5	100	125	101	20	28.5	14	CG-F080	104	82	11	11	NT-08	M22×1.5	13	32	-37	31

100CG-L100614656120150121203016CG-F1001281001414NT-10M26×1.51641-47.339

Бура (мм)	Локтевой сустав типа I										Локтевой сустав типа Y												Штифты для локтевых суставов
	Часть НЕТ.	A	A1	E1	L1	ММ	RR1	U1	ND H10	NX	Часть НЕТ.	A	A1	E1	L1	ММ	RR1	U1	ND H10	NX	NL	L	Часть НЕТ.	φDd9	L	φd	I	m	t
20	I-G02	34	8.5	□16	25	M8×1.25	10.3	11.5	8	8	Y-G02	34	8.5	□16	25	M8×1.25	10.3	11.5	8	8	16	21	IY-G02	8	21	7.6	16.2	1.5	0.9
25 32	I-G03	41	10.5	□20	30	M10×1.25	12.8	14	10	10	Y-G03	41	10.5	□20	30	M10×1.25	12.8	14	10	10	20	25.6	IY-G03	10	25.6	9.6	20.2	1.55	1.15
40	I-G04	42	14	φ20	30	M14×1.5	12	14	10	18	Y-G04	42	16	φ20	30	M14×1.5	12	14	10	18	36	41.6	IY-G04	10	41.6	9.6	36.2	1.55	1.15

50,
53I-G055618φ2840M18×1.516201422Y-G055620φ2840M18×1.5162014224450.6IY-G05 1450.613.444.22.051.1580I-G087121φ3850M22×1.521271828Y-G087123φ3850M22×1.5212718285664IY-G0818641756.22.551.35100I-G107921φ4455M26×1.524312232Y-G107924φ4455M26×1.5243122226472IY-G1022722164.22.551.35
