KQ2Y—— Пневматический быстрый Y-разъём (внешняя резьба) серия KQ2

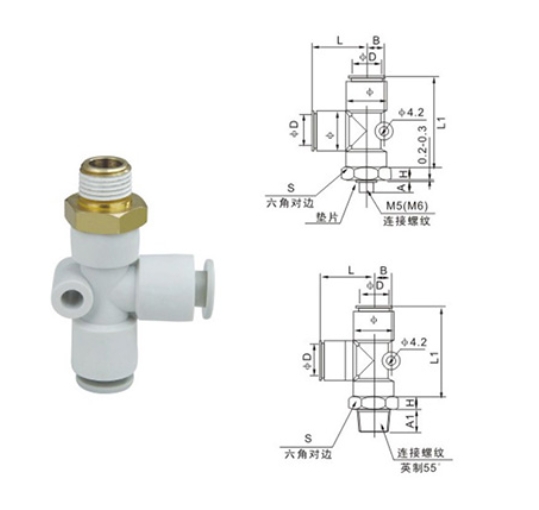

Внешнее резьбовое Y-образное соединение: KQ2Y

Трубка φD	Модель	Разъёмная резьба		Соединительный шестиугольник		Размеры соединителя			Монтажное отверстие Диаметр (B)
		Размерность	A/A1	H	S	φ	L	L1
φ4	KQ2Y04-M5	M5×0.8	4	3.3	14	11	18.5	34	8.7
	KQ2Y04-M6	M6×1.0	4.8	3.3
	KQ2Y04-01S	1/8″	7.5	4
	KQ2Y04-02S	1/4″	10.5	5.5
φ6	KQ2Y06-M5	M5×0.8	4	3.3	14	13.2	20.5	37	9.9
	KQ2Y06-M6	M6×1.0	4.8	3.3

KQ2Y06-01S1/8″7.54KQ2Y06-02S1/4″10.55.5KQ2Y06-03S3/8″11617φ8KQ2Y08-01S1/8″7.5415.623.54311.1KQ2Y08-02S1/4″10.55.5KQ2Y08-03S3/8″116φ10KQ2Y10-01S1/8″7.541918.826.54912.8KQ2Y10-02S1/4″10.55.5KQ2Y10-03S3/8″116KQ2Y10-04S1/2″14.2722φ12KQ2Y12-02S1/410.55.521.328.55313.9KQ2Y12-03S3/8″116KQ2Y12-04S1/214.27
