KQ2L——Пневматический изогнутый разъём (внешняя резьба) серия KQ2

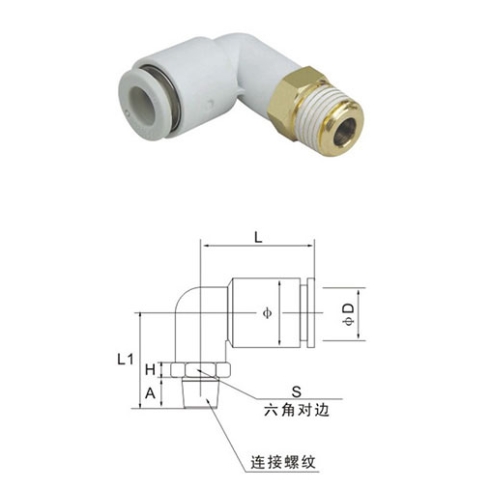

Мужской резьбовый разъём для локтя: KQ2L

Лампа ΦD	Модель	Резьба для соединения		Гексагональный сустав		Внешний диаметр соединения
		Размерность	A	H	S	φ	L	L1
φ4	KQ2L04-M5	M5×0.8	4	3.3	7	9.3	15.6	13.7
	KQ2L04-M6	M6×1.0	4.8	3.3	8			14.7
	KQ2L04-01S	1/8″	7.5	4	10	11	18	22
	KQ2L04-02S	1/4″	10.5	5.5	14			26
φ6	KQ2L06-M5	M5×0.8	4	3.3	7	11.6	16.1	14.7
	KQ2L06-M6	M6×1.0	4.8	3.3	8			15.7
	KQ2L06-01S	1/8″	7.5	4	10	12.8	20	23
	KQ2L06-02S	1/4″	10.5	5.5	14			27
	KQ2L06-03S	3/8”	11	6	17			29
φ8	KQ2L08-01S	1/8”	7.5	4	12	15.6	23	24.5
	KQ2L08-02S	1/4″	10.5	5.5	14			28.5
	KQ2L08-03S	3/8”	11	6	17			30.5
φ10	KQ2L10-01S	1/8″	7.5	4	17	18.8	26.5	27
	KQ2L10-02S	1/4″	10.5	5.5	17			30
	KQ2L10-03S	3/8″	11	6	17			32
	KQ2L10-04S	1/2″	14.2	7	22			36

φ12KQ2L12-02S1/4″10.55.51721.328.531KQ2L12-03S3/8”1161733KQ2L12-04S1/2″14.272237φ16KQ2L16-02S1/4″10.55.52226.53436KQ2L16-03S3/8”1162238KQ2L16-04S1/2″14.272241
