KQ2U—— Пневматический быстрый U-разъём серии KQ2

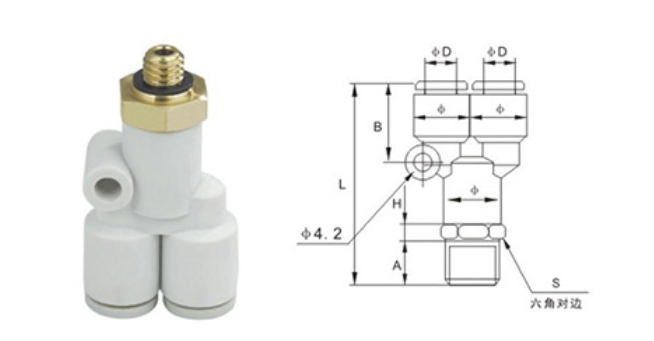

Внешнее резьбовое U-образное соединение: KQ2U

Трубка φD	Модель	Разъёмная резьба		Соединительный шестиугольник		Размеры соединителя		Монтажное отверстие Диаметр (B)
		Размерность	A/A1	H	S	φ	L
φ4	KQ2U04-M5	M5×0.8	4	3.3	12	11	39.5	18
	KQ2U04-01S	1/8″	7.5	4			42

KQ2U04-02S1/4″10.55.546KQ2U04-03S3/8″116 49.5φ6KQ2U06-M5M5×0.843.31413.242.520KQ2U06-01S1/8″7.5445.5KQ2U06-02S1/4″10.55.549KQ2U06-03S3/8″1161751φ8KQ2U08-01S1/8″7.5415.652.524.5KQ2U08-02S1/4″10.55.555.5KQ2U08-03S3/8”11656.5φ10KQ2U10-01S1/8″7.541918.85827.5KQ2U10-02S1/4″10.55.561KQ2U10-03S3/8″11662KQ2U10-04S1/2″14.27226530φ12KQ2U12-02S1/4″10.55.51921.364.5KQ2U12-03S3/8″11665.5KQ2U12-04S1/2″14.272268.5

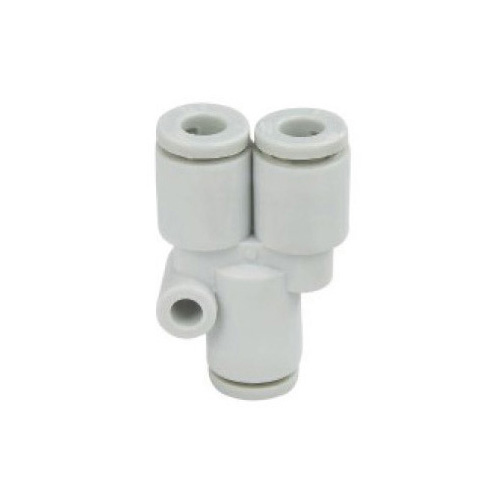

U-образный шарнир равного диаметра: KQ2U

Трубка φD	Модель	Внешний диаметр разъёма φ	Длина соединителя  L	Диаметр монтажного отверстия B
φ4	KQ2U04-00	10.4	34	18
φ6	KQ2U06-00	12.8	37	20
φ8	KQ2U08-00	15.2	42.5	24.5
φ10	KQ2U10-00	18.5	48	27.5
φ12	KQ2U12-00	20.9	51	30

U-образный шарнир с уменьшающим диаметром: KQ2U

Трубка φD	Модель	Внешний диаметр разъёма φ	Длина соединителя L	Расстояние монтажного отверстия B	Внешний диаметр трубки φd
φ6	KQ2U04-06	12.8	37	20	4
φ8	KQ2U06-08	15.2	42.5	24.5	6
φ10	KQ2U08-10	18.5	48	27.5	8
φ12	KQ2U10-12	20.9	51	30	10
