KQ2T—— Пневматический быстрый T-разъём (3-позиционный) серии KQ2

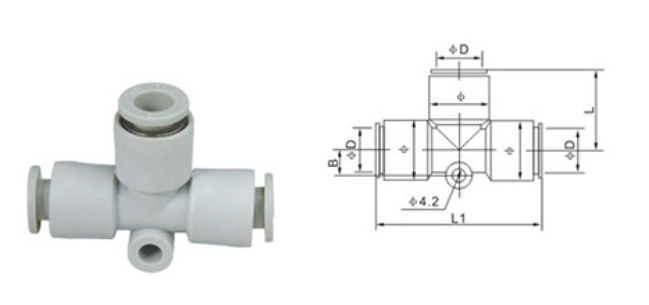

Внешний резьбовый T-разъём: KQ2T

Трубка φD	Модель	Внешняя трубка Размерность (φd)	Длина соединителя		Монтажное отверстие Диаметр
			L	L1	B
φ4	KQ2T04-00	11	18	36	4.5
φ6	KQ2T06-00	13.2	20	40	5.3
φ8	KQ2T08-00	15.6	23	46	6
φ10	KQ2T10-00	18.8	26.5	53	6.8
φ12	KQ2T12-00	21.3	28.5	57	7.5
φ16	KQ2T16-00	26.5	34	68	10

Трубка φD	Модель	Внешние размеры трубки  φd	Внешние размеры разъёма φ	Длина соединителя		Диаметр монтажного отверстия
				L	L1	B
中6	KQ2T06-04	φ4	13.2	20	40	5.3
φ8	KQ2T08-06	φ6	15.6	23	46	6
φ10	KQ2T10-08	φ8	18.8	26.5	53	6.8
φ12	KQ2T12-10	φ10	21.3	28.5	57	7.5
φ16	KQ2T16-12	φ12	26.5	34	68	10

*Опциональные цвета кольца освобождения: серый, синий и чёрный. Опциональные цвета пластиковой оболочки: серый и чёрный.
