KQ2LU—— Пневматический быстрый разъём (внешняя и трёхполосная) серия KQ2

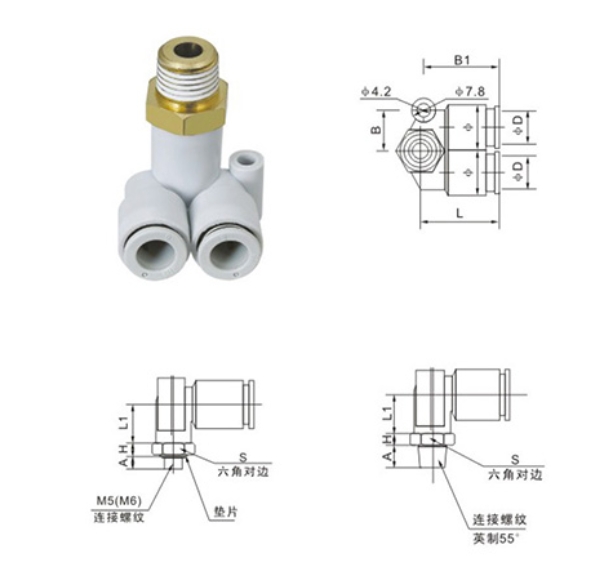

Разъём для тройника с смещением мужской резьбы: KQ2LU

Трубка φD	Модель	Разъёмная резьба		Соединительный шестиугольник		Совместное внешнее измерение			Диаметр монтажного отверстия
		Размерность	A/A1	H	S	φ	L	L1	B	B1
φ4	KQ2LU04-M5	M5×0.8	4	3.3	12	11	18	22.5	10	18.5
	KQ2LU04-M6	M6×1.0	4.8	3.3
	KQ2LU04-01S	1/8″	7.5	4
	KQ2LU04-02S	1/4″	10.5	5.5
φ6	KQ2LU06-M5	M5×0.8	4	3.3	14	13.2	21	25.5	12	20.5
	KQ2LU06-M6	M6×1.0	4.8	3.3
	KQ2LU06-01S	1/8″	7.5	4
	KQ2LU06-02S	1/4″	10.5	5.5
	KQ2LU06-03S	3/8″	11	6
φ8	KQ2LU08-01S	1/8″	7.5	4	17	15.6	24	30	14	24.5
	KQ2LU08-02S	1/4″	10.5	5.5
	KQ2LU08-03S	3/8	11	6
φ10	KQ2LU10-01S	1/8″	7.5	4	19	18.8	27	34.5	16	28
	KQ2LU10-02S	1/4″	10.5	5.5
	KQ2LU10-03S	3/8″	11	6

KQ2LU10-04S1/2″14.27 φ12KQ2LU12-02S1/410.55.52221.329381830KQ2LU12-03S3/8″116KQ2LU12-04S1/214.27
