KQ2F——Пневматический быстрый разъём (внутренняя резьба) серия KQ2

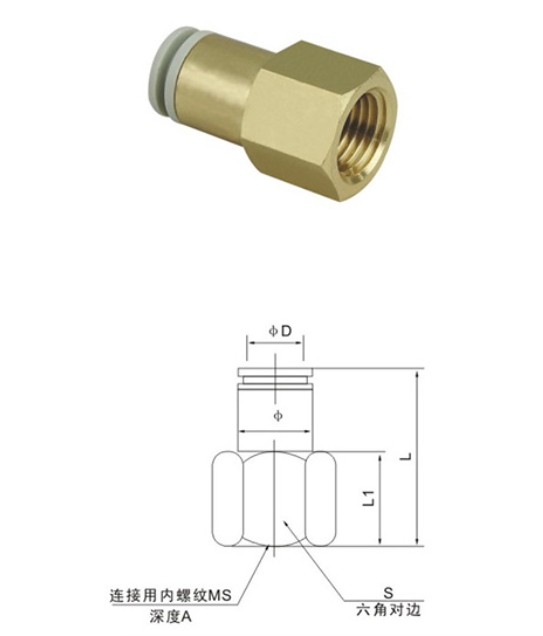

Прямое соединение внутренней резьбы: KQ2F

Трубка φD	Модель	Соединение внутренней резьбы		Конфигурация суставов
		Размерность	A	L	L1	S	φ
φ4	KQ2F04-M5	M5×0.8	5.5	24	8	10	9.9
	KQ2F04-01	1/8″	9.2	27	11	14
	KQ2F04-02	1/4″	11.5	31	14	17
φ6	KQ2F06-M5	M5×0.8	5.5	24	8	12	11.9
	KQ2F06-01	1/8″	9.2	27.5	11	14
	KQ2F06-02	1/4″	11.5	31	17	17
	KQ2F06-03	3/8″	12.5	33.5	19	19
φ8	KQ2F08-01	1/8″	9.2	29	11	17	13.8
	KQ2F08-02	1/4″	11.5	32.5	14.5	17
	KQ2F08-03	3/8″	12.5	33.5	16.2	19
φ10	KQ2F10-01	1/8″	9.2	31.5	13	17	16.9
	KQ2F10-02	1/4″	11.5	34.5	16	17
	KQ2F10-03	3/8″	12.5	36.5	16.7	19
	KQ2F10-04	1/2″	18	41	22.5	24
φ12	KQ2F12-02	1/4″	11.5	35	12.6	19	18.9
	KQ2F12-03	3/8″	12.5	37	15	19
	KQ2F12-04	1/2″	18	41	18.6	24

  φ16KQ2F16-021/4″11.537152425.7KQ2F16-033/8″ 12.5381524KQ2F16-041/2″ 18431924

*Опциональные цвета для пластикового корпуса: серый, чёрный.
