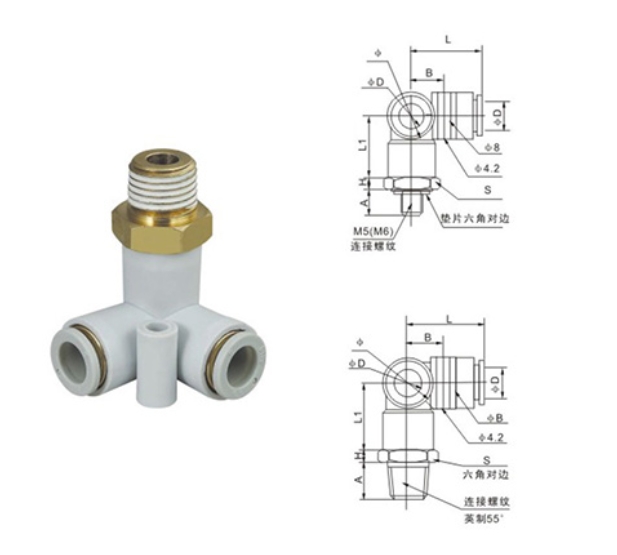

Внешняя резьба и трёхходный разъём
| Трубка φD | Модель | Разъёмная резьба | Соединительный шестиугольник | Совместное внешнее измерение | Монтажное отверстие Диаметр | ||||
| Размерность | A/A1 | H | S | φ | L | L1 | B | ||
| φ4 | KQ2D04-M5 | M5×0.8 | 4 | 3.3 | 11 | 11 | 18.5 | 17 | 8.7 |
| KQ2D04-M6 | M6×1.0 | 3.3 | |||||||
| KQ2D04-01S | 1/8″ | 4 | |||||||
| KQ2D04-02S | 1/4″ | 10.5 | 5.5 | 14 | |||||
| φ6 | KQ2D06-M5 | M5×0.8 | 4 | 3.3 | 13 | 13.2 | 20.5 | 18.5 | 9.9 |
| KQ2D06-M6 | M6×1.0 | 4.8 | 3.3 | ||||||
| KQ2D06-01S | 1/8″ | 7.5 | 4 | ||||||
| KQ2D06-02S | 1/4″ | 10.5 | 5.5 | 14 | |||||
| KQ2D06-03S | 3/8″ | 11 | 6 | 17 | |||||
| φ8 | KQ2D08-01S | 1/8″ | 7.5 | 4 | 15.6 | 23.5 | 21.5 | 11.1 | |
| KQ2D08-02S | 1/4″ | 10.5 | 5.5 | ||||||
| KQ2D08-03S | 3/8″ | 11 | 6 | ||||||
| φ10 | KQ2D10-01S | 1/8″ | 7.5 | 4 | 19 | 18.8 | 26.5 | 24.5 | 12.8 |
| KQ2D10-02S | 1/4″ | 10.5 | 5.5 | ||||||
| KQ2D10-03S | 3/8″ | 11 | 6 | ||||||
