Основание клапанов серии 3V (аксессуары для пневматических соленоидных клапанов)

Основание клапанов серии 3V (аксессуары для пневматических соленоидных клапанов)

> может быть та же серия направляющих клапанов с интегрированной группой клапанов, экономия пространства и экономия средств.
> Одинаковый вход и выхлоп, равномерная проводка, при поломке легко найти.
> Гибкая комбинация, сильная расширяемость, может быть связана с числом направляющих клапанов для любой комбинации или расширения.

Поделиться в:

Код продукта

3V100M	5F
Код спецификации 3V100M: базовая серия 100 База серии 3V200M: 200 3V300M: базовая серия 300	Количество должностей 1F, 2F, 3F, 4F, 5F, 6F, 7F, 8F, 9F 10F, 11F, 12F, 13F, 14F, 15F, 16F	Нить unmarked:PT T:NPT G:G

Стандартная спецификация

Элемент/базовая модель	3V100M	3V200M	3V300M
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Рабочая температура °C	-20~70
Применимая серия корпуса клапанов	Серия 3V100	Серия 3V200	Серия 3V300

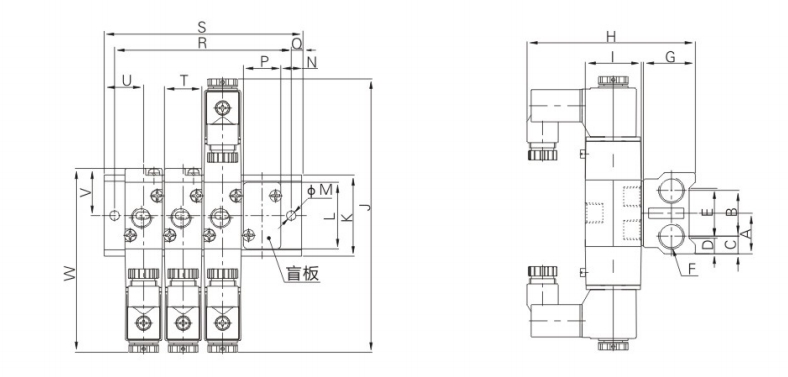

Внешний размерный рисунок (мм)

● С классом электромагнитных клапанов 3V

Модель	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	Q	T	U	V	W
3V100M	19.5	22	8.5	7.5	24	PT1/4	25	81	27	131.4	39	32	4.5	10	18	5	18	19	22.7	88.4
3V200M	22.5	25	10	8	29	PT1/4	25	92.7	35	162.4	45	40	4.5	12	22	6	22	23	27.7	109.4
3V300M	26	28	12	8	36	PT3/8	29	99.2	40	174.8	52	47	4.5	13.5	27	6	27	27	32.5	119.9

Модель	R
Модель	1F	2F		3F	4F	5F	6F		7F	8F	9F	10F	11F	12F	13F	14F	15F	16F
3V100M	28		47	66	85	104	123	142		161	180	199	218	237	256	275	294	313
3V200M	34		57	80	103	126	149	172		195	218	241	264	287	310	333	356	379
3V300M	42		70	98	126	154	182	210		238	266	294	322	350	378	406	434	462

Модель	S
Модель	1F	2F	3F 4F		5F	6F	7F	8F	9F		10F	11F	12F	13F	14F	15F	16F
3V100M	38	57	76	95	114	133	152	171		190	209	228	247	266	285	304	323
3V200M	46	69	92	115	138	161	184	207		230	253	276	299	322	345	368	391
3V300M	54	82	110	138	166	194	222	250		278	306	334	390	390	418	446	474
