Какова роль воздушной подушки в пневматическом цилиндре?

Пневматические цилиндры широко используются в промышленных применениях для линейного движения, приводимого сжатым воздухом. От систем автоматизации до обработки материалов эти цилиндры широко применяются для создания движения и усилия. Однако одна часто недооцененная, но важнейшая функция во многих пневматических цилиндрах — это воздушное демпфирование.

Эта функция обеспечивает плавное замедление поршня при достижении конца хода, давая множество преимуществ, таких как более плавное движение, меньший износ и повышенная безопасность.

Что такое воздушное демпфирование в пневматическом цилиндре?

Воздушное демпфирование в пневматическом цилиндре — это механизм, который служит для замедления поршня, когда он достигает конца своего хода. Это важно, потому что оно снижает удар и толчок, которые создает поршень при ударе о конец цилиндра, тем самым предотвращая повреждение цилиндра и других окружающих компонентов.

Воздушное демпфирование выполняет это за счет использования управляемого потока воздуха через демпфирующий клапан, который постепенно снижает скорость поршня перед его полной остановкой.

Воздушные демпферы могут быть встроенными или внешними. Встроенные воздушные демпферы интегрированы в цилиндр, тогда как внешние воздушные демпферы можно добавить в существующую систему для достижения аналогичного эффекта. В любом случае воздушное демпфирование жизненно важно для повышения эффективности и долговечности пневматических систем.

Назначение воздушного демпфирования

Плавное управление движением

Одна из самых важных причин использования воздушного демпфирования — обеспечение плавного управления движением в конце хода поршня. Воздушное демпфирование при достижении конца перемещения медленно замедляет поршень, чтобы избежать резкой остановки. Это, опять же, очень важно, потому что резкие остановки создают механические удары, которые могут разрушить цилиндр, его уплотнения и другие компоненты системы.

В высокоскоростных применениях, где поршень может двигаться с очень высокой скоростью, воздушное демпфирование обеспечивает постепенное замедление до полной остановки и минимизирует вероятность отказа всей системы. За счет снижения скорости остановки воздушные демпферы повышают уровень точности операций в системах, требующих высокой точности, таких как робототехника и системы автоматизации.

Минимизирует механический износ

Воздушное демпфирование, которое замедляет поршень в конце хода, снижает ударные силы, способные со временем вызывать износ. Ударная нагрузка минимизируется, что уменьшает износ внутренних компонентов, таких как уплотнения и подшипники.

Это важно, потому что пневматические цилиндры выполняют частые движения в высокоцикличных операциях. Снижение механического напряжения в течение определенного времени действительно может значительно продлить срок службы цилиндра и другого связанного оборудования.

Меньший износ означает менее частое обслуживание, меньше ремонтов и более длительные интервалы между заменами деталей, что в долгосрочной перспективе способствует экономии затрат и повышению производительности.

Снижение шума

Еще одно важное преимущество воздушного демпфирования — минимизация уровня шума. При отсутствии воздушного демпфирования поршень резко останавливался бы, создавая очень громкий ударный шум. Там, где нужно минимизировать шум, например в чистых помещениях, производственных цехах и лабораториях робототехники, воздушное демпфирование обеспечивает тихую работу пневматической системы, минимизируя помехи.

Это важно не только для создания более комфортной рабочей среды, но и для соблюдения различных промышленных норм по шуму. Благодаря функции воздушного демпфирования общая эффективность системы повышается, поскольку она существенно снижает шум или обеспечивает более плавную работу.

Повышенная безопасность

Таким образом, воздушное демпфирование снижает механический удар, что приводит к повышению безопасности. Пневматические системы без демпфирования создают резкую остановку в конце хода, вызывая аварии, повреждение оборудования или травмы персонала.

Воздушное демпфирование помогает предотвращать аварии при неконтролируемом движении за счет медленного воздействия на поршень по мере его приближения к концу хода. Это делает его очень важной функцией в средах, чувствительных к безопасности, таких как сборочные линии или робототехника, где точные движения необходимы для безопасности операторов и другого оборудования.

Как воздушное демпфирование работает в пневматических цилиндрах

Воздушное демпфирование работает с помощью демпфирующего клапана на конце цилиндра, который регулирует поток воздуха, поступающий в камеру воздушного демпфирования. Когда поршень приближается к концу хода, демпфирующий клапан регулирует поток воздуха таким образом, что замедляет поршень до остановки на определенном участке хода.

На самом деле принцип довольно прост: во время движения поршня в направлении края цилиндра проход частично перекрывается и ограничивает прохождение воздуха, что приводит к повышению давления в демпфирующей камере. Это повышенное давление теперь воздействует на поршень, замедляя его до достижения конца хода. Воздушный демпфер поглощает этот удар.

В цилиндрах с регулируемым воздушным демпфированием степень демпфирования может точно настраиваться в соответствии с требованиями применения. Такая регулируемость удобна для оптимизации демпфирования с учетом массы нагрузки, скорости цикла и других факторов окружающей среды.

Типы систем воздушного демпфирования

Встроенные воздушные демпферы

Многие пневматические цилиндры имеют встроенные воздушные демпферы. Они заложены в конструкцию самого цилиндра и могут включать регулируемые клапаны, которые обычно устанавливаются в торцевых крышках цилиндра.

Встроенные демпферы являются лучшим выбором, когда требуется стабильное демпфирование на протяжении срока службы цилиндра. Они хорошо подходят для стандартных применений в средненагруженном режиме, где требуется надежное и более экономичное решение.

Внешние воздушные демпферы

Внешние воздушные демпферы устанавливаются как наружные элементы уже смонтированной пневматической системы. Обычно они используются, когда работающий цилиндр необходимо модернизировать или требуются особые характеристики демпфирования.

В большинстве случаев возможность изменить уровень демпфирования легче реализовать с внешним демпфером, чем с внутренним. Например, тяжелые или высокоскоростные нагрузки потребовали бы добавления внешних воздушных демпферов в системы, где нужно дополнительное замедление.

Внешние воздушные демпферы используются, когда определенные применения требуют демпфирования, которое не может быть обеспечено встроенными системами, например при высокоскоростном замедлении или в условиях высокоцикличной работы.

Области применения воздушного демпфирования в пневматических цилиндрах

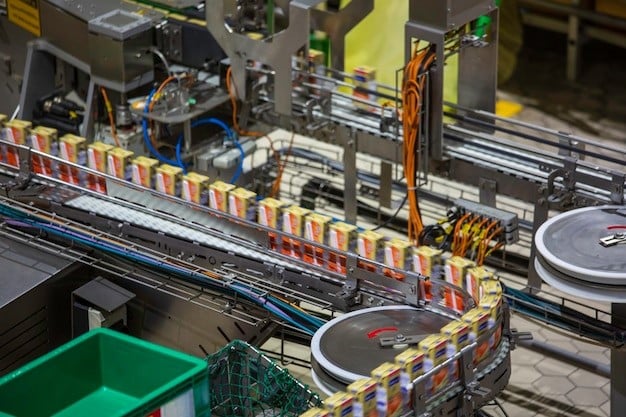

Автоматизация и робототехника

В автоматизации и робототехнике потребность в точности движения очень важна с точки зрения эффективности и точности. Воздушные демпферы обеспечивают работу роботизированных манипуляторов и автоматизированных систем с плавными переходами между движениями, предотвращая внезапные удары, которые могут повредить деликатные детали или вызвать ошибки в процессе.

Это очень важно в операциях, требующих повторяющихся циклов или высокоскоростных движений, таких как сборочные линии или системы pick-and-place.

Упаковка и обработка материалов

В упаковке и обработке материалов воздушные демпферы используются для защиты таких деликатных изделий. Когда пневматические приводы перемещают продукт или упаковку, воздушное демпфирование смягчает толчки, которые могли бы сделать обращение с ними грубым, защищая их до самого конечного пункта. Особенно важно, чтобы хрупкие изделия, такие как стеклянные бутылки или чувствительная электронная продукция, были защищены от ударов, которые могут привести к поломке или неисправности.

Производственные и сборочные линии

Работа пневматических цилиндров на производственных и сборочных линиях обычно связана с перемещением компонентов или инструментов. Воздушные демпферы внутри цилиндра обеспечивают плавность операций даже при высокоскоростном массовом производстве. Они также уменьшают износ оборудования, что жизненно важно для поддержания стабильной работы и времени безотказной работы в производственных процессах.

Тяжелое оборудование

Воздушные демпферы отвечают за гашение хода поршней, особенно в тяжелой технике с большими нагрузками и частыми ходами. Они помогают обеспечить плавную работу оборудования без дополнительного износа или повреждения компонентов, чтобы система эффективно работала в тяжелых промышленных условиях.

Устранение проблем с воздушным демпфированием

Хотя воздушные демпферы полезны, для хорошей работы им требуется периодическое обслуживание. Среди распространенных проблем — утечка воздуха, которая снижает демпфирующий эффект, или недостаточное демпфирование, которое может привести к механическому удару. Этого можно избежать за счет регулярных проверок демпфирующих клапанов и воздушных уплотнений, чтобы система продолжала функционировать правильно.

Сотрудничайте с лучшим производителем пневматики

Для достижения наилучшей производительности важно работать с надежным производителем пневматики. XCHEN — профессиональный производитель пневматики, который предлагает высококачественные пневматические цилиндры, захваты, линейные столы, компоненты пневматического управления и другую сопутствующую продукцию.

Продукция XCHEN используется в автоматизации, робототехнике, производстве и обработке материалов. Сотрудничая с XCHEN, вы получите доступ к прочным, эффективным и высокопроизводительным пневматическим компонентам, которые позволяют оптимизировать ваши системы. Имея репутацию надежной компании, XCHEN гарантирует, что продукция этой компании соответствует самым высоким стандартам качества в сочетании с отличным обслуживанием клиентов и поддержкой.

Заключение

Воздушное демпфирование является важной функцией в пневматических цилиндрах и имеет множество преимуществ в промышленных применениях. От плавного управления движением до повышенной безопасности и сниженного износа воздушные демпферы обеспечивают эффективную работу пневматических систем и более длительный срок службы. При правильно выбранной системе воздушного демпфирования и надежных поставщиках пневматических цилиндров вы можете оптимизировать производительность своей системы, снизить затраты на обслуживание и повысить производительность.

FAQ

Каково назначение воздушного демпфирования в пневматических цилиндрах?

Воздушное демпфирование в пневматических цилиндрах замедляет поршень в конце его хода, чтобы предотвратить внезапные остановки, тем самым снижая удар и механические повреждения. Это приводит к лучшей производительности системы, увеличивает срок службы компонентов и обеспечивает более плавную работу.

Как работает воздушный демпфер?

Воздушные демпферы используют демпфирующий клапан для дозирования потока воздуха, чтобы замедлить поршень при приближении к концу его хода. Это помогает смягчить удар и защитить цилиндр.

Каковы преимущества воздушного демпфирования?

Воздушное демпфирование обеспечивает более плавное движение, меньший шум, меньший износ, безопасность, а также продлевает эффективность и срок службы пневматических систем.

Регулируются ли воздушные демпферы?

Да, большинство пневматических цилиндров оснащены настраиваемыми воздушными демпферами, которые можно регулировать для достижения нужного уровня замедления в конкретном применении.

Требуют ли воздушные демпферы регулярного обслуживания?

Хотя воздушные демпферы минимизируют износ, им требуется периодическое обслуживание для эффективной работы. Оно включает проверку на утечки и обеспечение правильной работы демпфирующего клапана.
