Как работают пневматические цилиндры

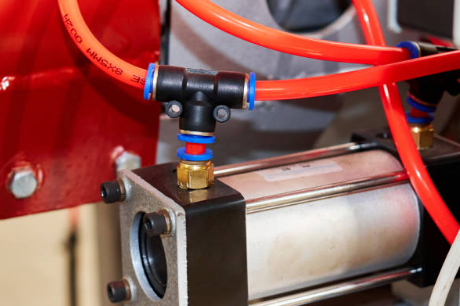

Пневматический цилиндр использует сжатый воздух для создания прямолинейного движения. Такие цилиндры применяются во многих машинах, где поршень перемещается внутри металлической гильзы. Когда сжатый воздух подается с одной стороны поршня, давление толкает его вперед. Если направить воздух на другую сторону, поршень движется назад. Этот простой принцип позволяет точно толкать, тянуть, поднимать или удерживать объекты.
Пневматические цилиндры работают за счет давления воздуха.
Сжатый воздух поступает в цилиндр и заставляет поршень двигаться вдоль гильзы.
Шток поршня передает это движение той части машины, которую необходимо переместить.
Распределительные клапаны управляют потоком воздуха, заставляя цилиндр выдвигаться или втягиваться по мере необходимости.
Вы можете положиться на Xingchen Pneumatic (XCHEN) в вопросах надежных пневматических решений, основанных на этих проверенных принципах.
Основные функции в автоматизации
Пневматические цилиндры используются практически во всех автоматизированных отраслях. Они помогают быстро и точно перемещать, сортировать и позиционировать материалы. На автомобильных заводах они открывают и закрывают двери или перемещают детали по сборочным линиям. В упаковке они подталкивают продукцию в коробки или запечатывают контейнеры. В медицинских устройствах они обеспечивают мягкие и точные движения. Текстильные машины используют их при прядении и ткачестве. Сельскохозяйственное оборудование применяет их для посева семян или управления орошением.
Автомобильные и транспортные системы
Машины текстильного производства
Медицинские устройства и лабораторная автоматизация
Сельскохозяйственное оборудование
Логистические и упаковочные линии
Пневматические цилиндры предлагают чистый, эффективный и экономичный способ автоматизации повторяющихся операций. Xingchen Pneumatic (XCHEN) является надежным партнером для предприятий, которым нужны надежные и настраиваемые пневматические решения.
Компоненты пневматического цилиндра
Понимание основных компонентов пневматического цилиндра помогает правильно выбирать, обслуживать и оптимизировать эти устройства для задач автоматизации. Каждая деталь выполняет определенную функцию и обеспечивает надежную работу и длительный срок службы.
Гильза цилиндра
Гильза цилиндра образует основной корпус пневматического цилиндра. Этот компонент размещает поршень и создает герметичную камеру для сжатого воздуха. Гильза должна выдерживать внутреннее давление и обеспечивать гладкую поверхность, по которой поршень движется эффективно.
Совет: выбор материала гильзы напрямую влияет на долговечность, вес и коррозионную стойкость.
| Тип материала | Описание |
| Алюминиевый сплав | Легкий и коррозионностойкий материал; идеально подходит для стандартных условий эксплуатации. |
| Полностью нержавеющая сталь | Лучший выбор для жестких и коррозионных сред; обеспечивает превосходную химическую стойкость. |
| Чугун | Тяжелый и прочный материал; подходит для промышленного подъема и тяжелых условий работы. |
| Холоднотянутая прецизионная сталь | Используется в требовательных отраслях, таких как металлургия и автомобилестроение, где нужна повышенная прочность. |
Поршень и шток поршня
Поршень находится внутри гильзы и преобразует энергию сжатого воздуха в линейное движение. Шток соединяется с поршнем и выходит за пределы цилиндра, передавая усилие внешнему механизму, который необходимо переместить.
| Компонент | Описание | Функция |
| Поршень | Цилиндрический диск внутри гильзы | Преобразует давление воздуха в прямолинейное движение |
| Шток поршня | Металлический стержень, соединенный с поршнем | Передает движение внешним нагрузкам или деталям машины |
Для плавной работы важно точное соосное положение поршня и штока. Высококачественные материалы и обработка поверхности уменьшают износ и повышают сопротивление изгибу или боковым нагрузкам. К распространенным причинам отказов относятся износ уплотнений, нарушение соосности и загрязнение. Регулярный осмотр и правильный монтаж помогают избежать этих проблем и максимально продлить срок службы пневматического цилиндра.
Крышки и уплотнения
Крышки закрывают оба конца гильзы цилиндра. Они обеспечивают герметичность, поддерживают внутреннее давление и сохраняют прочность конструкции под нагрузкой. В крышках также могут быть предусмотрены монтажные точки и воздушные порты, что упрощает установку и управление воздушным потоком.
Уплотнения играют ключевую роль в предотвращении утечек воздуха. Можно выбрать манжетные уплотнения, поршневые уплотнения и уплотнения штока, каждое из которых предназначено для конкретных применений. Качественные уплотнения снижают трение и износ, что особенно важно для высокоскоростной работы или большого числа циклов. Неправильное уплотнение может снизить эффективность системы до 20%. Выбор подходящего материала, например полиуретана для износостойкости или нитрила для экономичности, помогает адаптировать цилиндр к рабочей среде.
Порты и демпферы
Порты позволяют сжатому воздуху входить в цилиндр и выходить из него. Стандартные размеры портов соответствуют диаметру цилиндра, но для нестандартных применений можно задать индивидуальные размеры и расположение. Правильный выбор портов обеспечивает эффективный поток воздуха и точное управление.
Демпферы поглощают ударную энергию в конце хода поршня. Можно выбрать фиксированные или регулируемые демпферы в зависимости от требований к скорости и нагрузке. Регулируемые демпферы позволяют точно настроить замедление, снизить шум и защитить внутренние компоненты от повреждений.
| Компонент | Функция |
| Впускные/выпускные воздушные порты | Управляют входом и выходом сжатого воздуха для движения поршня |
| Демпферы | Поглощают удар в конце хода, защищают цилиндр и снижают рабочий шум |
Xingchen Pneumatic (XCHEN) уделяет внимание качеству и индивидуальной настройке на каждом этапе, от выбора материалов до точной механической обработки и строгих испытаний. Вы получаете цилиндры, соответствующие международным стандартам, таким как ISO 15552 и CE, что обеспечивает совместимость и надежность в ваших системах автоматизации.
Взаимодействие компонентов и варианты исполнения
Как компоненты создают движение
Основные части пневматического цилиндра работают вместе, создавая точное линейное движение. Когда подается сжатый воздух, распределительные клапаны направляют его в гильзу цилиндра. Давление воздуха толкает поршень, а он перемещает шток по прямой линии. В цилиндрах одностороннего действия воздух перемещает поршень в одном направлении, а пружина возвращает его обратно. В цилиндрах двустороннего действия давление воздуха перемещает поршень в обоих направлениях. Уплотнения удерживают воздух внутри, а крышки поддерживают конструкцию и направляют шток. Такое согласованное действие позволяет получать контролируемое и повторяемое движение в задачах автоматизации.
Правильная соосность и качественные уплотнения помогают поддерживать эффективность и продлевать срок службы оборудования.
Распространенные варианты и дополнительные функции
Вы можете выбрать несколько типов пневматических цилиндров в зависимости от области применения. Каждый тип дает свои преимущества для разных задач и условий эксплуатации.
| Тип цилиндра | Описание |
| Компактные цилиндры | Цилиндры, экономящие пространство, для компактных систем автоматизации. |
| Цилиндры с двойным штоком | Стабильные цилиндры для точного и сбалансированного движения. |
| Цилиндры со свободным монтажом | Гибкие цилиндры для простой установки в ограниченном пространстве. |
| Направляемые цилиндры | Точные цилиндры со встроенными направляющими для работы с нагрузками. |
| Мини-цилиндры | Компактные пневматические цилиндры для небольших применений. |
| Пневматические захваты | Пневматические захваты для эффективной работы с заготовками. |
| Цилиндры со скользящим столом | Интегрированные скользящие узлы для точного линейного позиционирования. |
| Бесштоковые цилиндры | Цилиндры с длинным ходом, предназначенные для экономии монтажного пространства. |
| Поворотные столы-цилиндры | Пневматические приводы для точного поворотного позиционирования. |
| Стопорные цилиндры | Надежные цилиндры для остановки и позиционирования продукции. |
| Стандартные цилиндры | Универсальные пневматические цилиндры для промышленной автоматизации. |
Также доступны многие дополнительные функции, которые повышают производительность и надежность:
| Дополнительная функция | Преимущество |
| Диаметры цилиндра | Индивидуальные диаметры обеспечивают нужное усилие для ваших задач. |
| Длины хода | Подобранные длины гарантируют перемещение поршня ровно на требуемое расстояние. |
| Варианты монтажа | Гибкие конфигурации упрощают установку в любой системе. |
| Высококачественные уплотнения | Снижают утечки и износ, повышая эффективность и срок службы. |
| Прочные материалы | Выдерживают тяжелые условия эксплуатации и продлевают срок службы. |
Xingchen Pneumatic (XCHEN) специализируется на настройке этих функций под конкретные требования. Вы получаете надежные решения, которые соответствуют строгим отраслевым стандартам и хорошо работают в сложных условиях.
Понимание каждой части пневматического цилиндра дает вам явное преимущество. Эти знания помогают выбрать подходящую модель, выполнять регулярное обслуживание и быстро устранять неисправности. Доверьтесь Xingchen Pneumatic (XCHEN), чтобы получить надежные решения, поддерживающие ваши цели автоматизации и обеспечивающие эффективную работу оборудования.
FAQ
Какое обслуживание требуется пневматическому цилиндру?
Необходимо регулярно проверять уплотнения, смазывать движущиеся части и контролировать наличие утечек воздуха. Правильное обслуживание продлевает срок службы цилиндра и обеспечивает надежную работу.
Как выбрать подходящий цилиндр для вашей задачи?
Нужно учитывать нагрузку, длину хода, скорость и условия эксплуатации. Xingchen Pneumatic (XCHEN) предлагает индивидуальную настройку под конкретные требования.
Можно ли использовать пневматические цилиндры в тяжелых условиях?
Можно выбрать цилиндры из коррозионностойких материалов и со специальными уплотнениями. Xingchen Pneumatic (XCHEN) предлагает решения для сложных промышленных условий.
