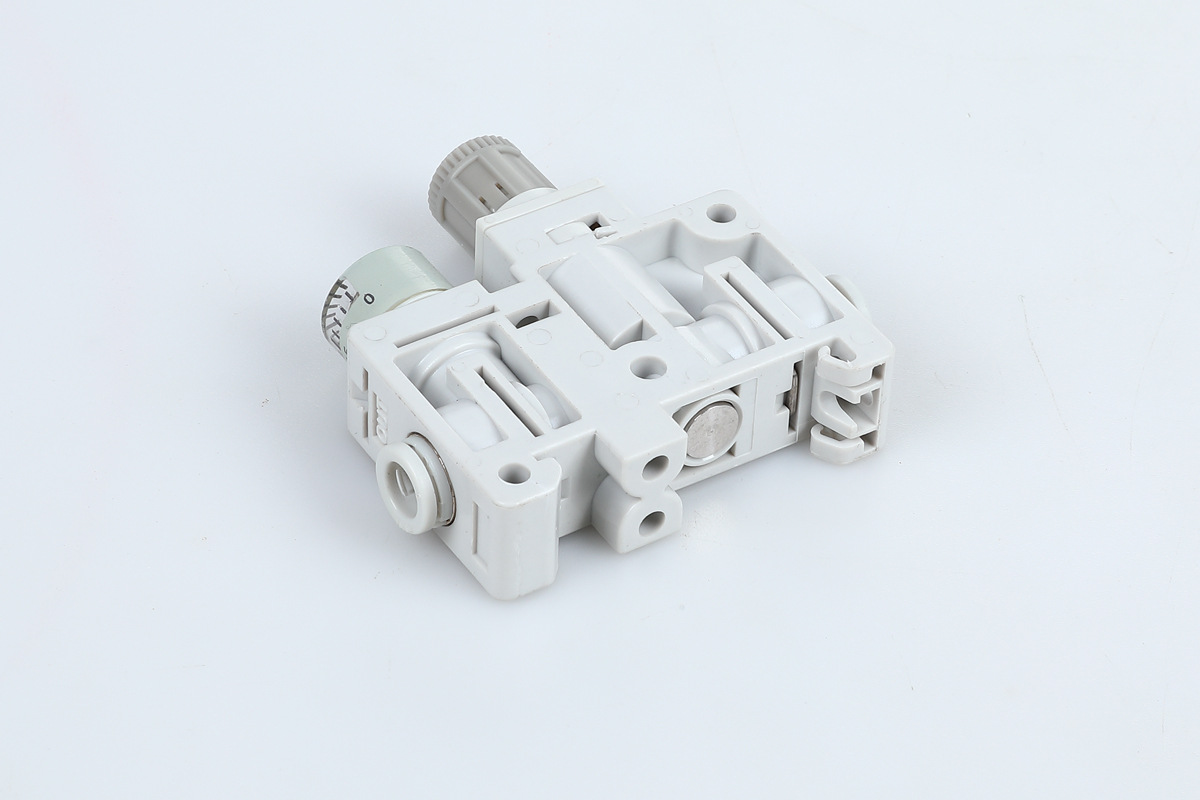

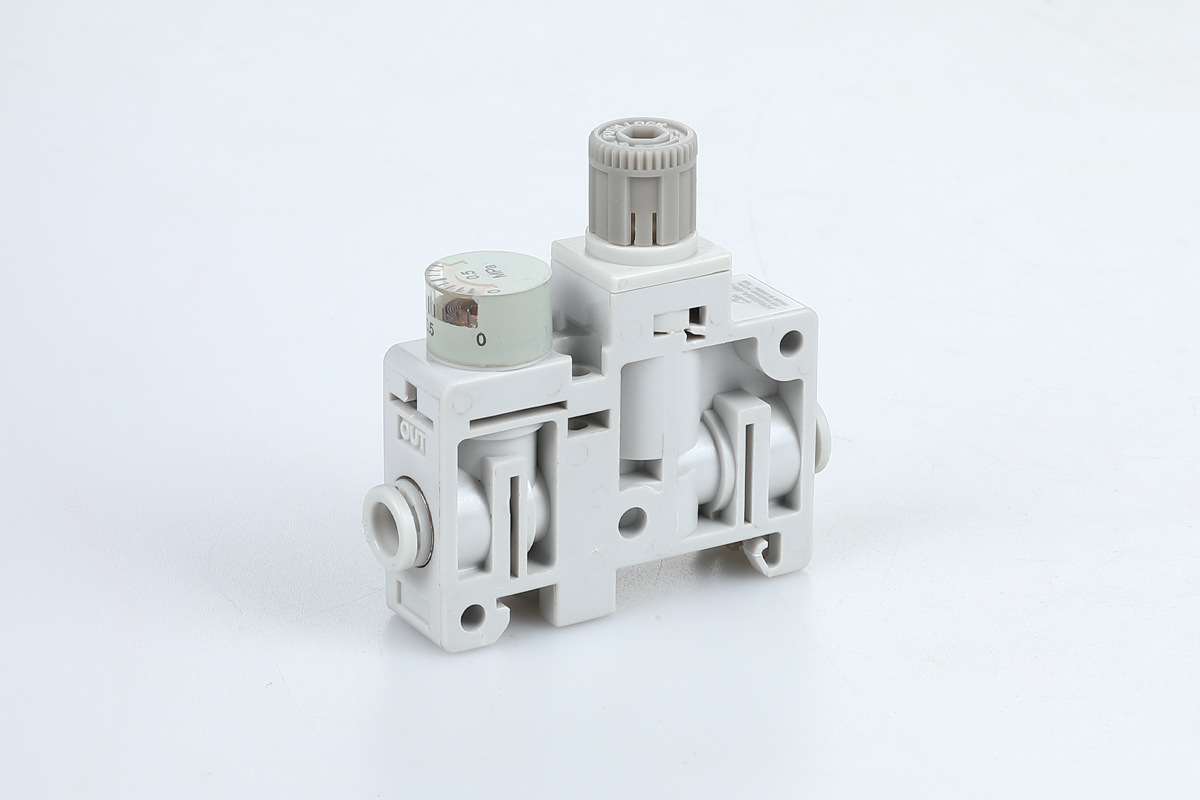

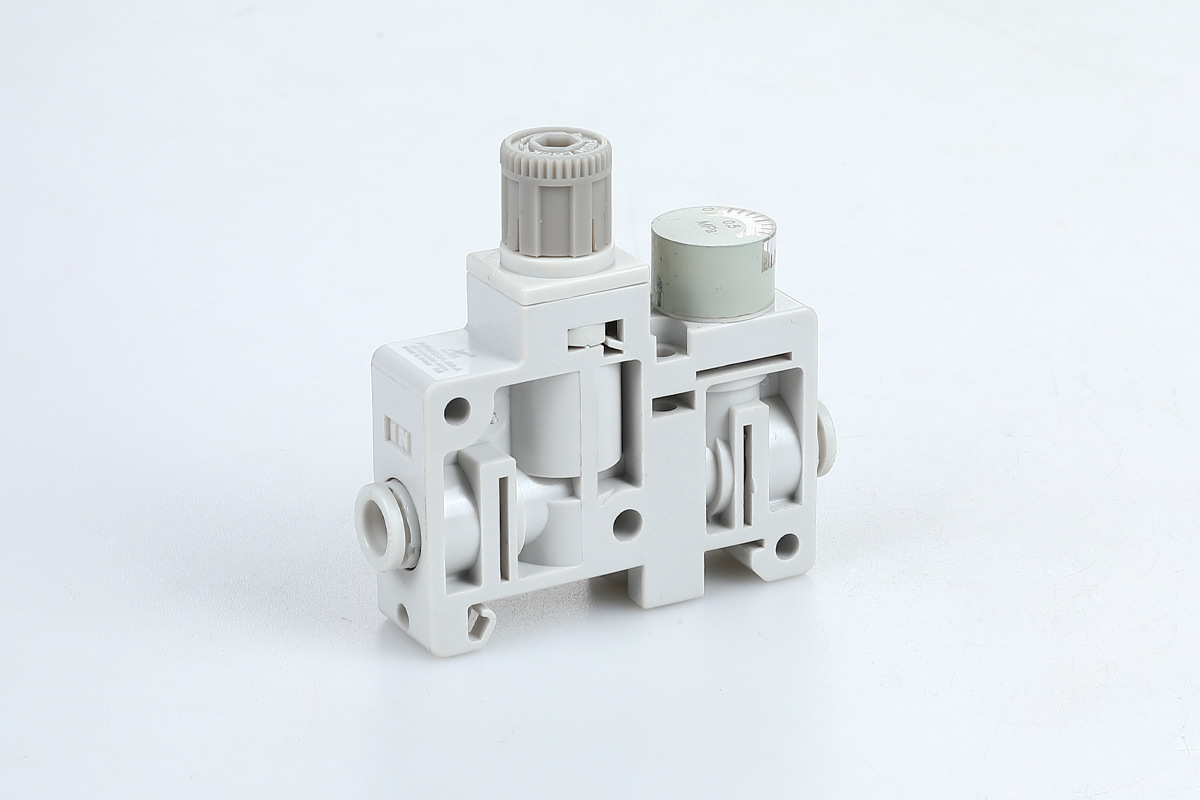

Код продукта
| ARM5 | S | A | 07 | A |
| Серия Код | Одинарный-блок | Монтаж Тип A:прямой монтаж B:монтаж на DIN-рейку | In-Выходной соединитель 07:6mm-4mm | Давление Манометр без маркировки:без A:с |
Чертеж внешних размеров (мм)

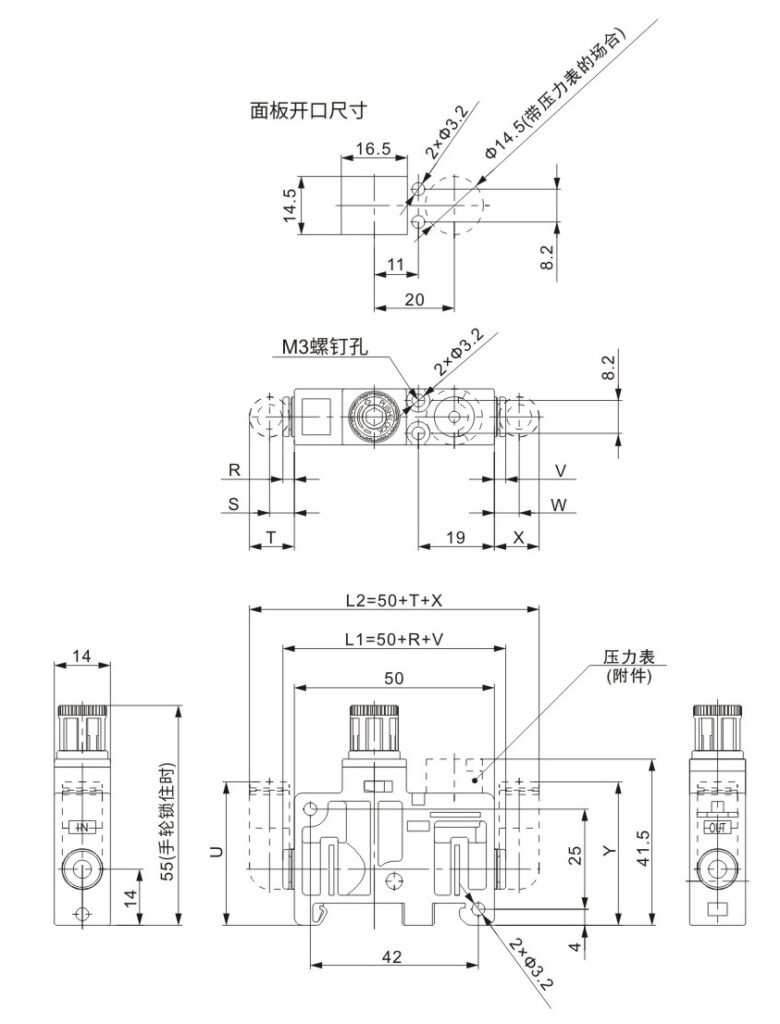

●ARM5SA
Моноблочные характеристики (прямой монтаж)
| Соединитель Размер | IN сторона | OUT сторона | ||||||
| Прямой-сквозной | угловой соединитель | угловой соединитель | угловой соединитель | Прямой-сквозной | угловой соединитель | угловой соединитель | угловой соединитель | |
| R | S | T | U | V | W | X | Y | |
| φ4,φ5/32 | 2.5 | 6 | 11 | 35.5 | 2.5 | 6 | 11 | 35.5 |
| φ6 | 3 | 6.5 | 11 | 36 | 3 | 6.5 | 11 | 36 |
| φ1/4 | 6.5 | 6 | 11.5 | 38.5 | 6.5 | 6 | 11.5 | 38.5 |

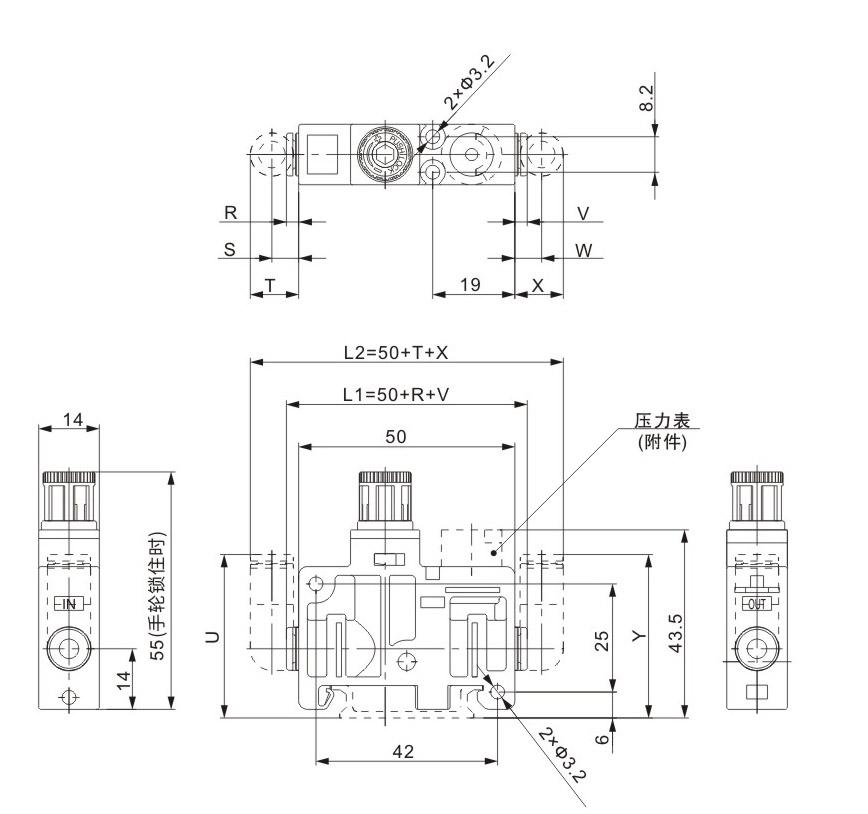

●ARM5SB
Характеристики одиночного блока (монтаж на DIN-рейку)
| Соединитель Размер | IN сторона | OUT сторона | ||||||
| Прямой-сквозной | угловой соединитель | угловой соединитель | угловой соединитель | Прямой-сквозной | угловой соединитель | угловой соединитель | угловой соединитель | |
| R | S | T | U | V | W | X | Y | |
| φ4,φ5/32 | 2.5 | 6 | 11 | 37.5 | 2.5 | 6 | 11 | 37.5 |
| φ6 | 3 | 6.5 | 11 | 38 | 3 | 6.5 | 11 | 38 |
| φ1/4 | 6.5 | 6 | 11.5 | 40.5 | 6.5 | 6 | 11.5 | 40.5 |
