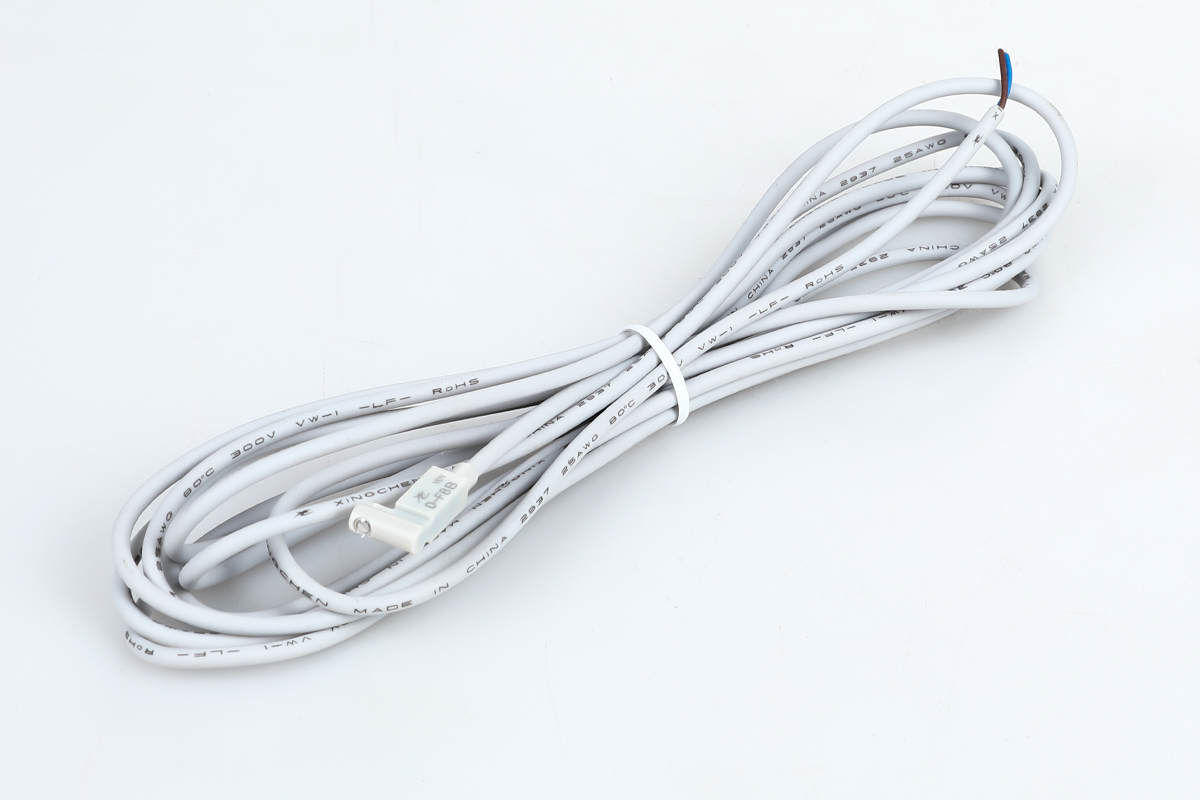

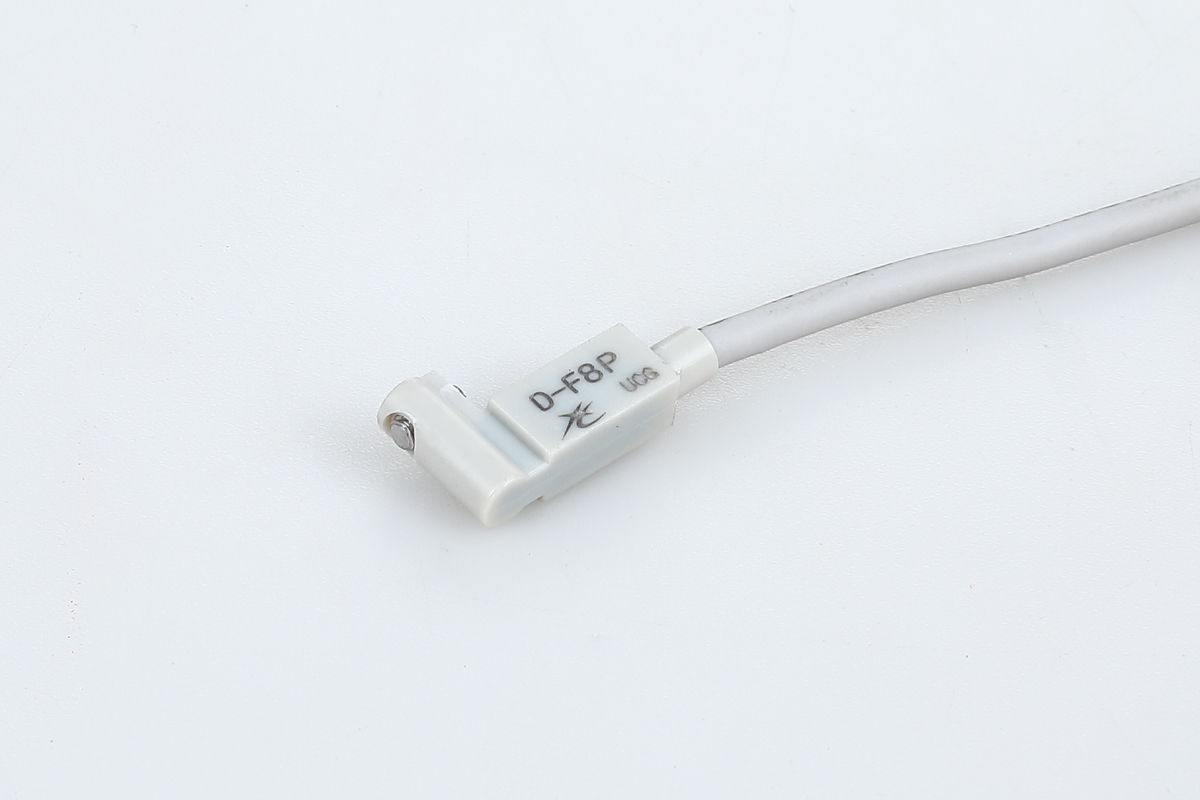

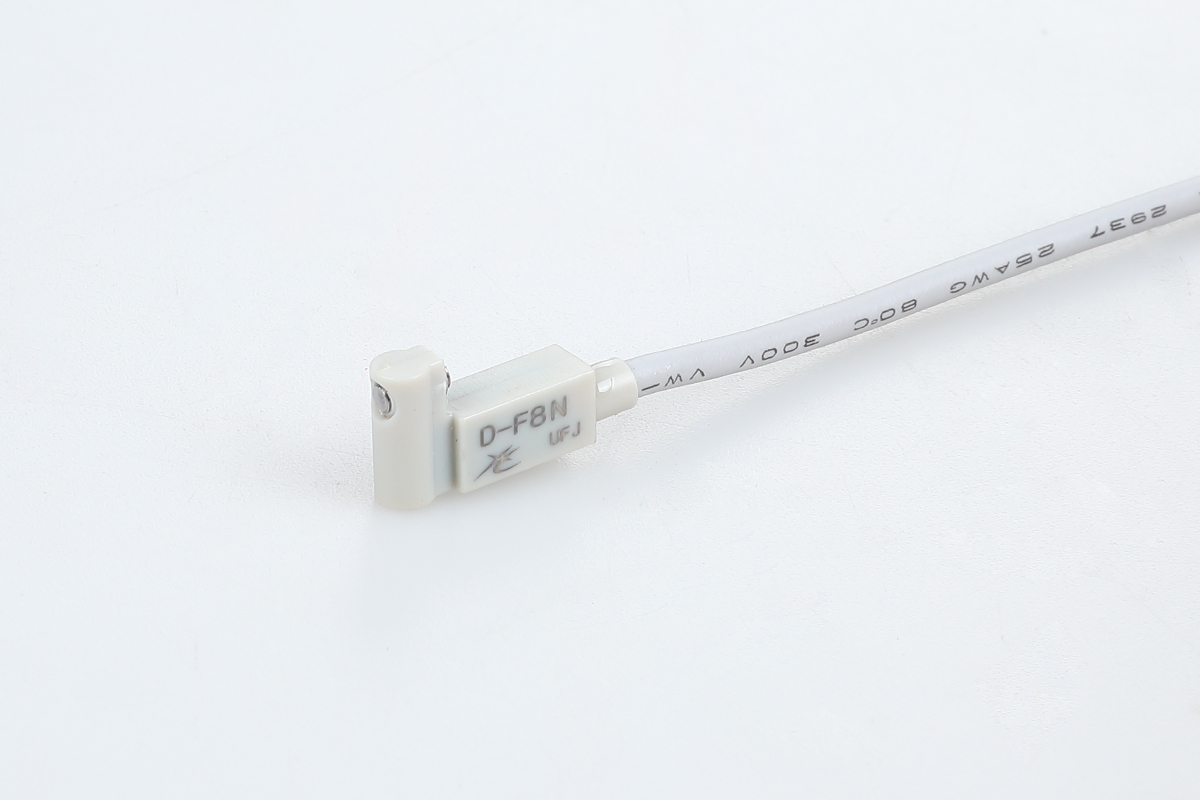

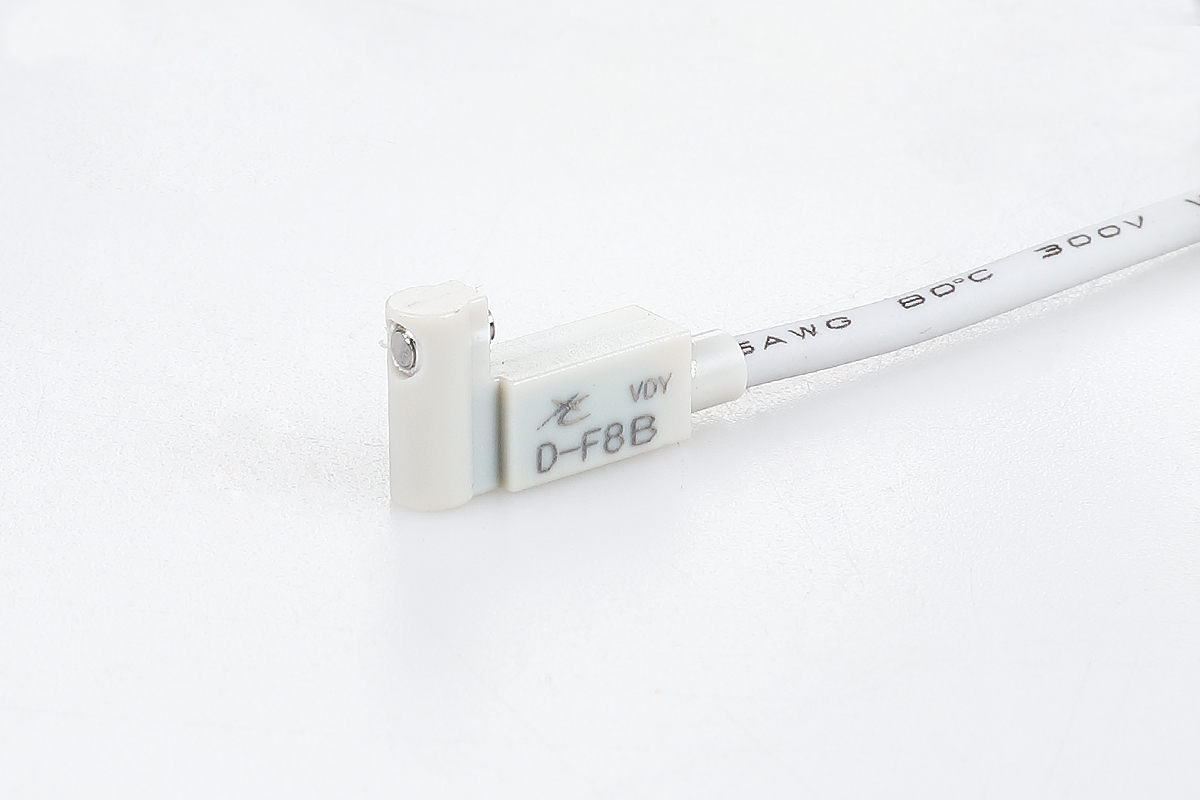

Бесконтактный магнитный переключатель (прямое крепление) серия DF8

Код продукта

Модель	D-F8N	D-F8 P	D-F8 B
Направление проволоки	Вертикальные	Вертикальные	Вертикальные
Метод проводки	Трёхпроводной тип		2-проводной тип
Метод вывода	NPN	PNP
Длина провода	0,5м, 3м, 5м

Стандартные характеристики

D-F8□ типа (с индикатором)
Модель магнитного переключателя	D-F8N	D-F8P		D-F8B
Направление провода	Вертикальное направление	Вертикальное направление		Вертикальное направление
Метод проводки	Трёхпроводная			2-проводная
Метод вывода	Тип NPN	Тип PNP		一
Загрузка	Схема ИС, реле, ПЛК			Реле DC24V, ПЛК

Напряжение питанияDC5 ·12 ·24V (4.5~28V)一Текущее потребление10 мА или меньше—Напряжение нагрузкиМеньше, чем DC28V—DC24V (10~28V)Ток нагрузкиМенее 40 мА80 мА или меньше2,5~40 мАВнутреннее падение напряженияНиже 1,5 В
(0,8 В или меньше при токе нагрузки 10 мА)0,8 В или меньше4V или меньшеТок утечкиМенее 100 мкА при DC24V0,8 мА или меньшеИндикаторная лампаКрасный светодиод загорается, когда ВКЛЮЧЁНСтандартМаркировка CE, RoHS

Технические характеристики гибкой проволоки с резиновой изоляцией с маслостойкостью

Модели магнитных переключателей		D-F8N	D-F8P	D-F8B
Кожа	Внешний диаметр (мм)	Φ2.7
Теплоизоляция	Количество ядер	3 ядра (Чай-Синий-Чёрный)		2 столба (Чай – Синий)
	Внешний диаметр (мм)	00.91		00.96
Дирижёр	Площадь поперечного сечения (мм²)	0.15		0.18
	Диаметр сердечника (мм)	00.08
Минимальный радиус изгиба (мм) (эталонное значение)		17

Таблица качества магнитных переключателей

Модели магнитных переключателей		D-F8N	D-F8P	D-F8B
Длина провода m	0,5 м (без маркировки)	7
	3m(L)	32
	5m(Z)	52

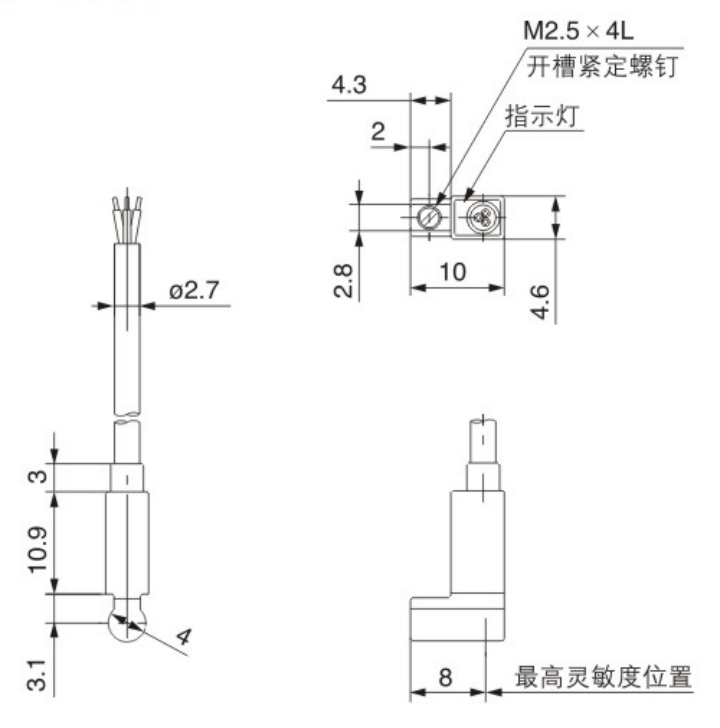

Размеры магнитного переключателя

D-F8n-D-F8P-D-F8B
