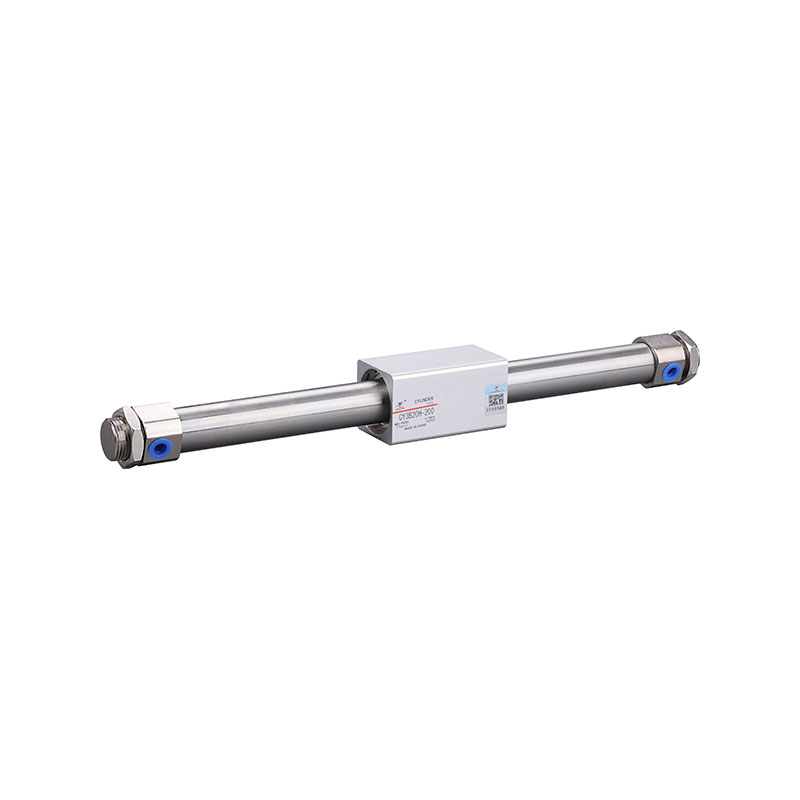

Магнитно связанные безшатунные цилиндры серии CY3B/CY3R (Φ15-Φ40)

Код продукта

CY3	25	TN	300
Код серии CY3B: шарикоподшипник, базовый тип CY3R: шарикоподшипник, длинный ход	Диаметр(мм)6,10,15,20,25,32,40,50,63	Поток порта без маркировки: M5 или Rc TN:NPT TF:G	Инсульт(мм): 50,100,150,200,250,300,350,400,450,500,600,700,800,900,1000	Стрелочный рельс без помеченных:с N:без

Стандартная спецификация

Бура (мм)	15	20	25	32	40
Жидкость для использования	Воздух (не смазанный)
Максимальное рабочее давление МПа	0.7
Минимальное рабочее давление МПа	0.16		0.15	0.14	0.12
Температура окружающей среды и жидкости	-10~+60°C (но не замороженный)
Скорость поршня мм/с	CY3B: 50~400; CY3R:50~500
Амортизация	Амортизация с обоих концов
Допуск длины хода мм	0~250+1°,251~1000+14,1001~+18
Магнитная удерживающая сила N	137	231	363	588	922
Отверстие трубопровода	M5×0.8	Rc/8 · NPTI/8 · G/8

Варианты переключателей с ходом и магнитом

Бура	Стандартный ход поршня	Максимальный ход поршня		Модель магнитного переключателя
		*Без выключателя	С помощью выключателя

1550,100,150,200,250,300,
350,400,450,5001000750M9N
M9B
M9P20100,150,200,250,300,350,
400,450,500,600,700,80015001000253000120032150040100,150,200,250,300,350,400,
450,500,600,700,800,900,1000

Внешнее измерение (мм)

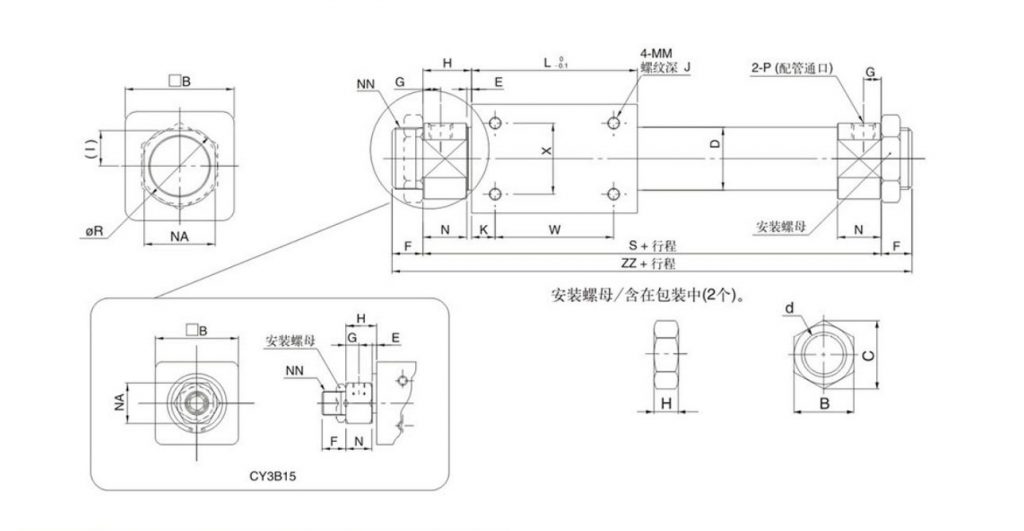

● Базовый тип CY3B Φ15~Φ40

Часть No	Подходит для размера диаметра (мм)	d	H	B	C
SNJ-016B	15	M10×1.0	4	14	16.2
SN-020B	20	M20×1.5	8	26	30
SN-032B	2,532	M26×1.5	8	32	37
SN-040B	40	M32×2.0	10	41	47.3

Модель

B

D

E

F

G

H

I

J

K

L

ММ

N

NA

NN

R

С

W

X

ZZ

CY3B15

35

16.6

3

10

5.5

13

6

11

57

M4×0.7

11

17

M10x1

–

83

35

19

103

CY3B203621.62137.520126866M4×0.71824M20×1.5281065025132CY3B254626.42137.520.51581070M5×0.818.530M26×1.5341115030137CY3B326033.62168221881580M6×12036M26×1.5401245040156CY3B407041.6316112923101692M6×12646M32x2501506040182

Контурный размерный рисунок (мм)

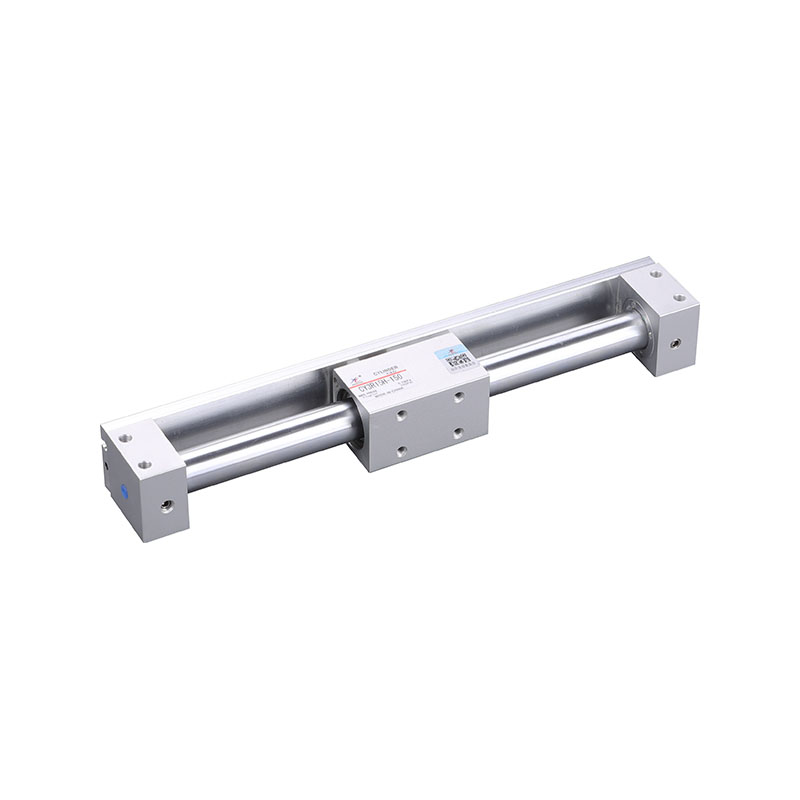

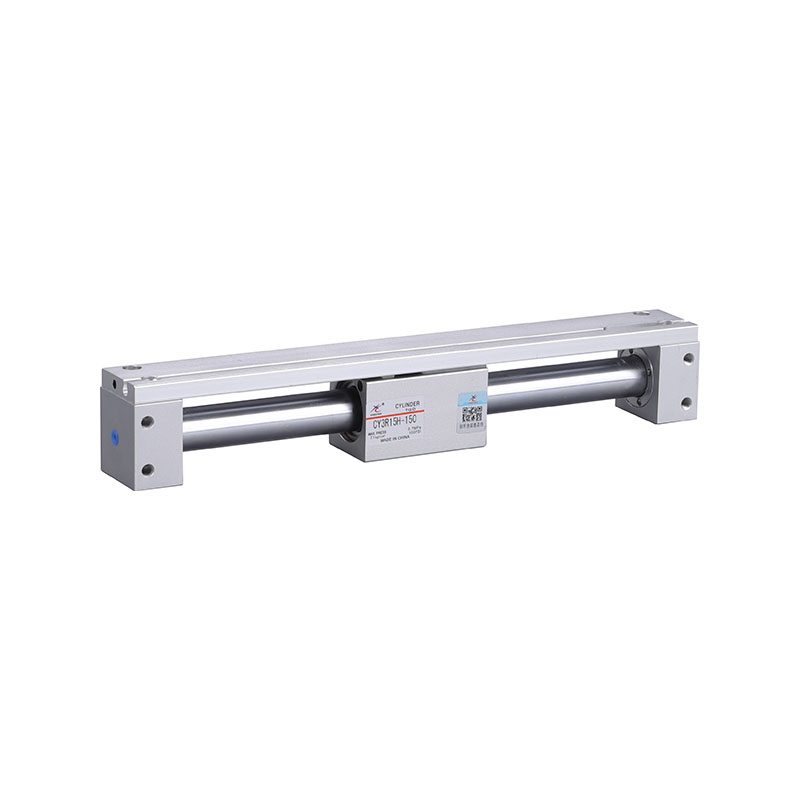

● Двухсторонняя труба типа CY3R Φ15~Φ40

Модель	A	B	C	CB	CR	D	F	G	GP	GW	H	ХА	HB	HC	HP	HR	HS	HT	JxE	K
CY3R15	10.5	8	4.2	2	0.5	16.6	8	5	33	31.5	32	30	17	31	17	30	8.5	17	M5x0.8×7	14
CY3R20	9	9.5	5.2	3	1	21.6	9	6	39	37.5	39	36	21	38	24	36	7.5	24	M6x1x8	11

CY3R258.59.55.23126.48.564442.5444123.54323.5416.523.5M6x1x815CY3R3210.5116.531.533.610.575553.5555229542951729M8x1.25×1013CY3R4010116.55241.61376563.5676236663662836M8x1.25×1015

Модель	L	LD	M	ММ	N	PW	Q	QW	T	TC	W	WP	X	Y	Z
CY3R15	53	4.3	5	M4×0.7	6	32	84	18	19	17	25	16	18	54.5	94
CY3R20	62	5.6	5	M4×0.7	7	38	95	17	20.5	20	40	19	22	64	107
CY3R25	70	5.6	6	M5×0.8	6.5	43	105	20	21.5	22.5	40	21.5	28	72	117
CY3R32	76	7	7	M6×1	8.5	54	116	26	24	28	50	27	35	79	130
CY3R40	90	7	8	M6×1	11	64	134	34	26	33	60	32	40	93	148

● Централизованный тип трубопровода Φ15~Φ40

Модель	HP	HT
CY3RG15	一	一
CY3RG20	11	28
CY3RG25	14.5	33.5
CY3RG32	20	41
CY3RG40	25	50
