Указание номера модели
| 4R | 2 | 10 | 08 |
| Код спецификации 4R:5-портовый двухсторонний канал | Код серии Серия 1:100 Серия 2:200 Серия 3:300 | Код функций Позиция 10:2 | Размер трубы 06:G1/8 08:G1/4 10:G3/8 |
Стандартная спецификация
| Модель | 4R110-06 | 4R210-06 | 4R210-08 | 4R310-08 | 4R310-10 |
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | ||||
| Режим работы | Тип прямого действия с ручным управлением | ||||
| Калибр трубы (1) | G1/8 | G1/4 | G3/8 | ||
| Эффективная зона | 12,0 мм² (Cv=0.67) | 14,0 мм² (Cv=0.78) | 16,0 мм² (Cv=0.89) | 25,0 мм² (Cv=1.39) | 30,0 мм² (Cv=1.67) |
| Количество должностей | Пять человек и двое | ||||
| Смазка | Ненужно | ||||
| Диапазон рабочего давления | 0~0,8 МПа (0~114 psi) | ||||
| Гарантированное давление | 1,5 МПа (215 psi) | ||||
| Рабочая температура | -20~70 | ||||
| Материал кузова | Алюминиевый сплав | ||||
(2) Если масло смазывается, её нельзя останавливать в процессе, и рекомендуется, чтобы смазка была ISOVG32 или того же сорта.

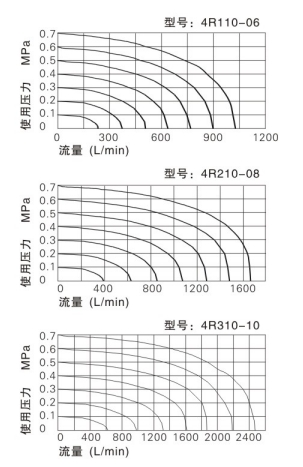

Характеристики расхода
Внутренний состав
| Нет. | Название | Нет. | Название | Нет. | Название |
| 1 | Винты с круглой головкой | 6 | Весна | 11 | Верхняя обложка |
| 2 | Нижняя крышка | 7 | Стопорные винты | 12 | Замковый гайка |
| 3 | Кузов | 8 | Держатель пружины | 13 | Ручка |
| 4 | Сердечник шахты | 9 | Шары | ||
| 5 | 0 приказа | 10 | Hex Nuts |
Внешнее измерение (мм)
