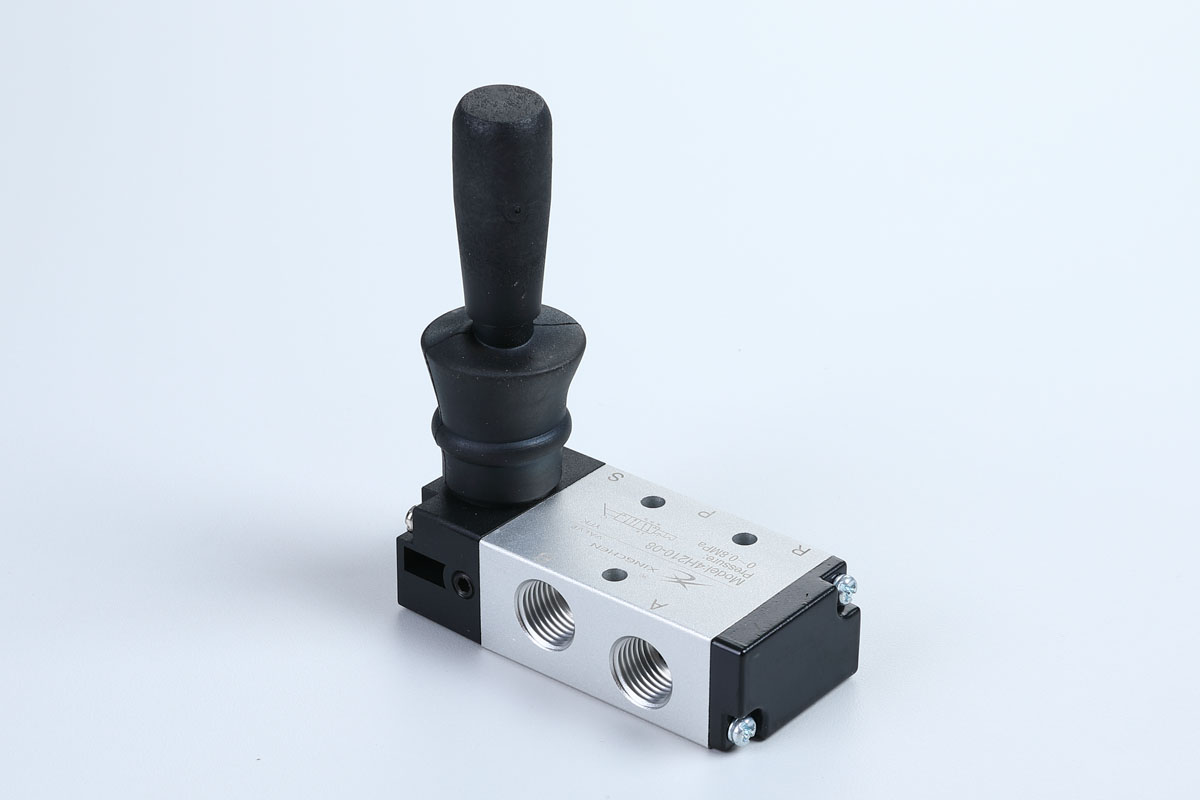

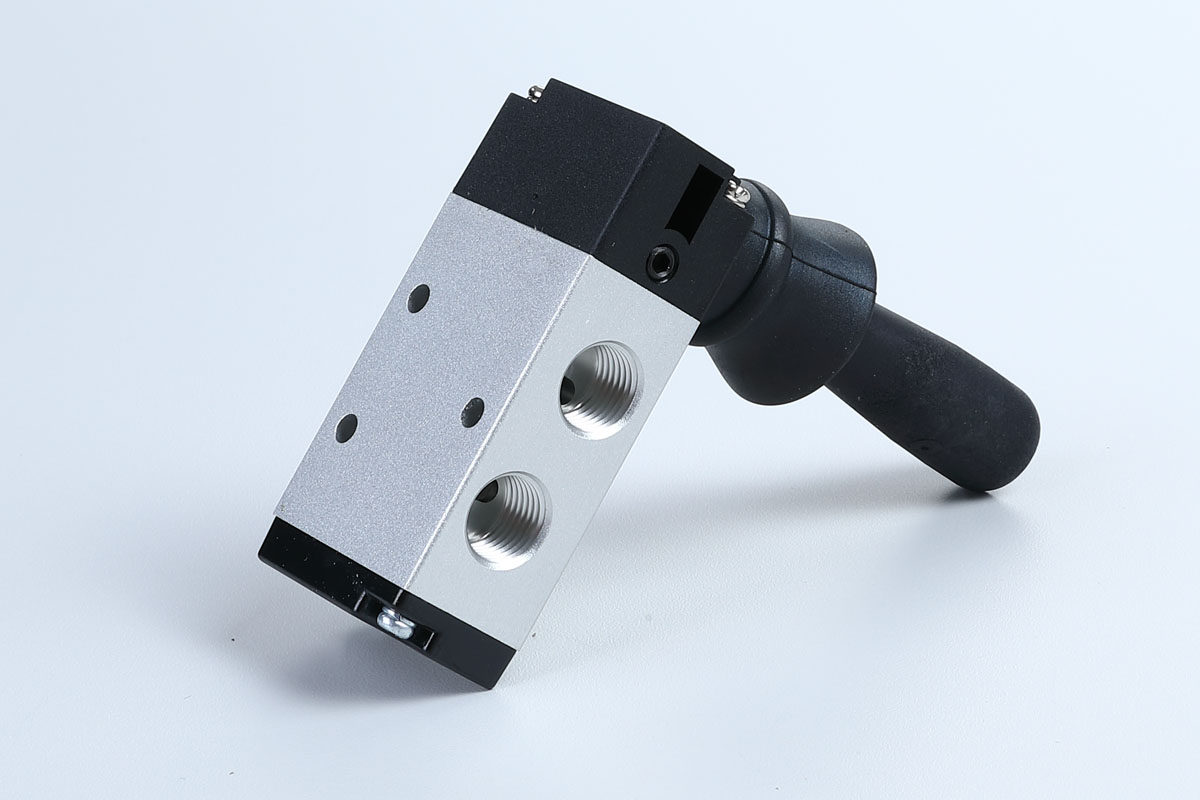

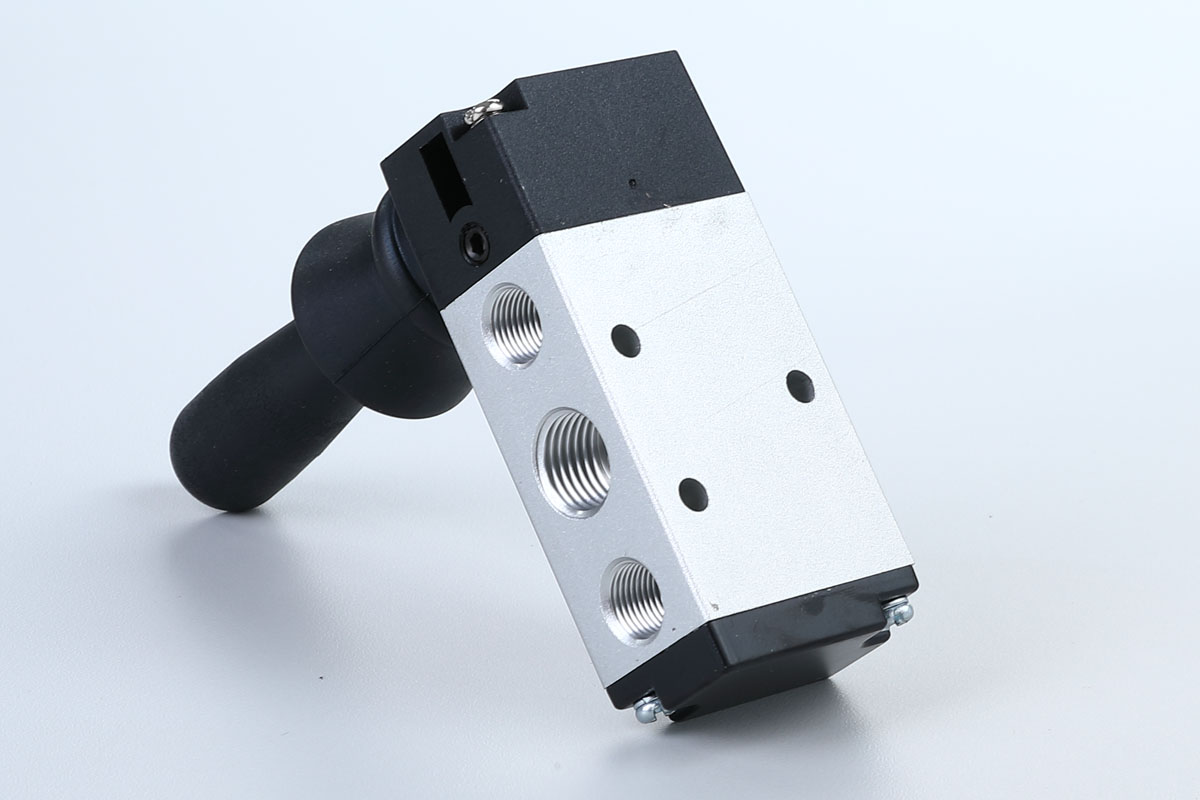

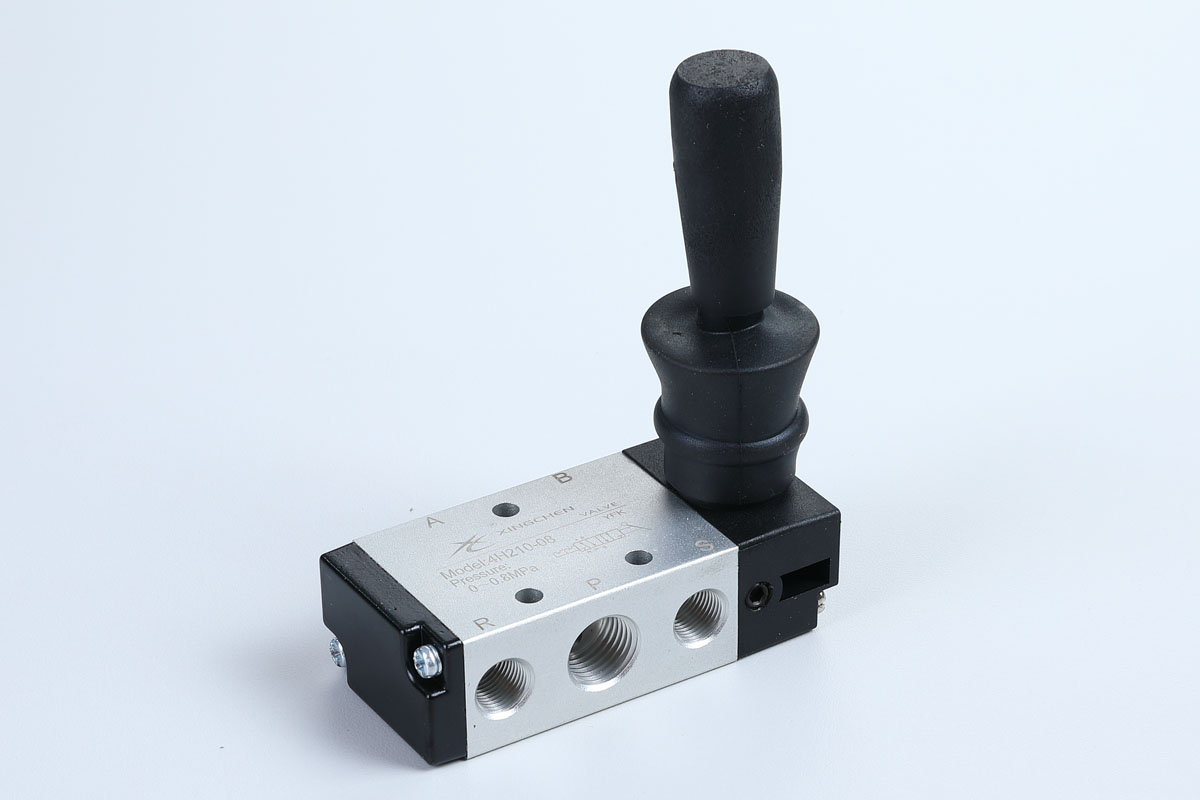

Ручной рычажный клапан (5 портов — 2 направления, 5 портов — 3 направления) серии 4H

Hand Lever Valve (5 port-2 way、5 port-3 way) 4H Series

Ручной рычажный клапан (5 портов — 2 направления, 5 портов — 3 направления) серии 4H

Актёрский паттерн: вручную управляемый тип прямого действия

Начальное состояние: нормально закрытое

Рабочий диапазон давления: 0-0,8 МПа

Выдерживает давление: 1,5 МПа

Требования к температуре: -20~70°C (незамороженный)

Материал кузова: алюминиевый сплав

Поделиться в:

Код продукта

4H	2	10	08
Код спецификации 4H: ручной сброс 4HA: сброс пружины	Код серии Серия 2:200 Серия 3:300	Код функций 10:5-порт 2-позиция 30C: 5-портовый трёхпозиционный тип, центрально закрытый тип 30E: 5-портовый трёхпозиционный тип, центральный выхлоп	Размер трубы 06:G1/8 08:G1/4 10:G3/8

Стандартные характеристики

Модель	210-06	230-06	210-08	230-08	310-08	330-08	310-10	330-10
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Тип движения	Тип прямого действия с ручным управлением
Калибр трубы(1)	Вход = выход = выхлоп = PT1/8		Вход = выход = PT1/4. Выпуск = PT1/8		Вход = выходВыхлоп = PT1/4		Вход = выход = PT3/8. Выпуск = PT1/4

Эффективная площадь поперечного сечения14,0 мм²
(Cv=0.78)12,0 мм²
(Cv=0.67)16,0 мм²
(Cv=0.89)2,0 мм²
(Cv=0.67)25,0 мм²
(Cv=1.39)18,0 мм²
(Cv=1.00)30,0 мм²
(Cv=1.67)18,0 мм²
(Cv=1.00)Количество должностейДва человека и пять портовСемья из пяти и трёх человекДва человека и пять портовСемья из пяти и трёх человекДва человека и пять портовСемья из пяти и трёх человекДва человека и пять портовСемья из пяти и трёх человекСмазка (2)НенужноДиапазон рабочего давления0~0,8 МПа (0~116psi)Гарантированное сопротивление давлению1,5 МПа (215 psi)Рабочая температура-20~70°CМатериал кузоваАлюминийОперация угла замаха±15°±8,5°±15°±8,5°±18°±10°±18°±10°

1. Доступны NPT и G-зубы;
2. Если есть смазка маслом, его нельзя остановить посередине, рекомендуемая смазка — ISO VG32 или такого же уровня масла.

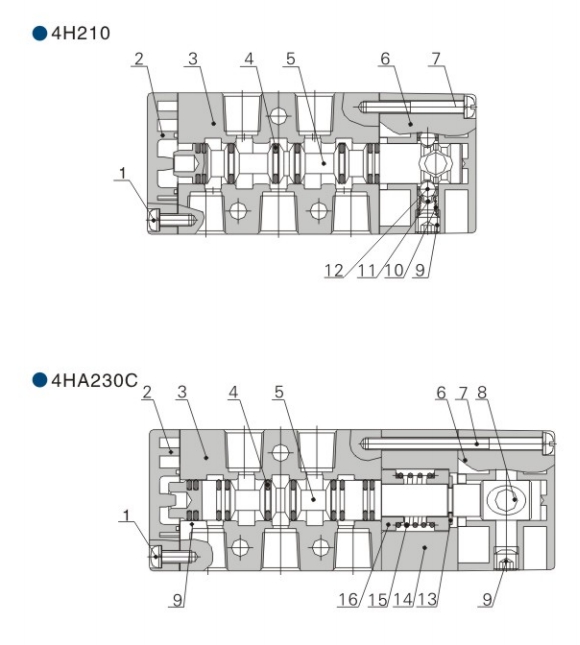

Внутренняя структура

НЕТ.	Название
1	Винты с круглой головкой креста
2	Нижняя крышка
3	Кузов
4	Уплотнительное кольцо
5	Сердечник шахты
6	Ручная верхняя крышка клапана
7	Винты с круглой головкой креста
8	Головка вала
9	Винты крышки головки с шестиугольниками
10	Весна
11	Шаровые ножны
12	Стальной шар
13	Э-кольцо
14	Боковая обложка
15	Весна
16	Ретрактор

Внешний размерный рисунок (мм)

Модель	A	AB	AC	B	C	CA	D	K	KA	KB	P	PA	Q	QA	Квотербек	QC	日
4H210-06 4HA210-06	76.7	69.5	57.5	35	90	22	18	4.3	20	23.5	PT1/8	36	PT1/8	18	一	32.5	15
4H210-08 4HA210-08	81.5	69.5	57.5	35	90	22	18	4.3	20	23.5	PT1/8	36	PT1/4	21	1.5	32.5	15

4H310-08
4HA310-0810187734093.527 184.32427.5PT1/445PT1/422一40.5184H310-10
4HA310-1010187734093.527 184.32427.5PT1/445PT3/824240.518

Модель	A	AB	AC	B	C	CA	D	K	KA	KB	P	PA	Q	QA	Квотербек	QC	日
4H230C-06 4H230E-06	81.5	69.5	57.5	35	90.5	22	18	4.3	20	23.5	PT1/8	36	PT1/8	18	一	32.5	8.5
4H230C-08 4H230E-08	81.5	69.5	57.5	35	90.5	22	18	4.3	20	23.5	PT1/8	36	PT1/4	21	1.5	32.5	8.5
4H330C-08 4H330E-08	101	87	73	40	94	27	18	4.3	24	27.5	PT1/4	45	PT1/4	22	一	40.5	10
4H330C-10 4H330E-10	101	87	73	40	94	27	18	4.3	24	27.5	PT1/4	45	PT3/8	24	2	40.5	10

Модель	A	AB	AC	B	C	CA	D	K	KA	KB	P	PA	Q	QA	Квотербек	QC	QD
4HA230C-06 4HA230E-06	100.5	88.5	76.5	35	90.5	22	18	4.3	20	23.5	PT1/8	36	PT1/8	18	一	32.5	8.5
4HA230C-08 4HA230E-08	100.5	88.5	76.5	35	90.5	22	18	4.3	20	23.5	PT1/8	36	PT1/4	21	1.5	32.5	8.5
4HA330C-08 4HA330E-08	120	106	92	40	94	27	18	4.3	24	27.5	PT1/4	45	PT1/4	22	一	40.5	10
4HA330C-10 4HA330E-10	120	106	92	40	94	27	18	4.3	24	27.5	PT1/4	45	PT3/8	24	2	40.5	10
