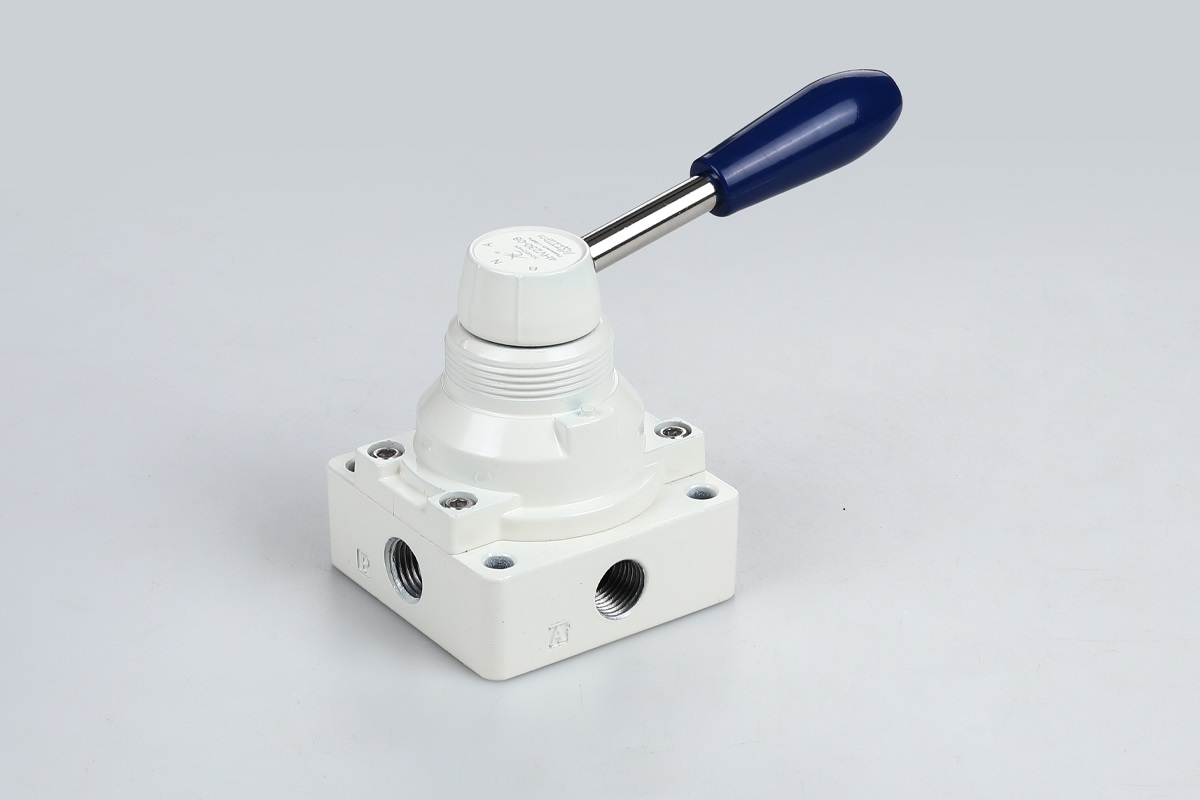

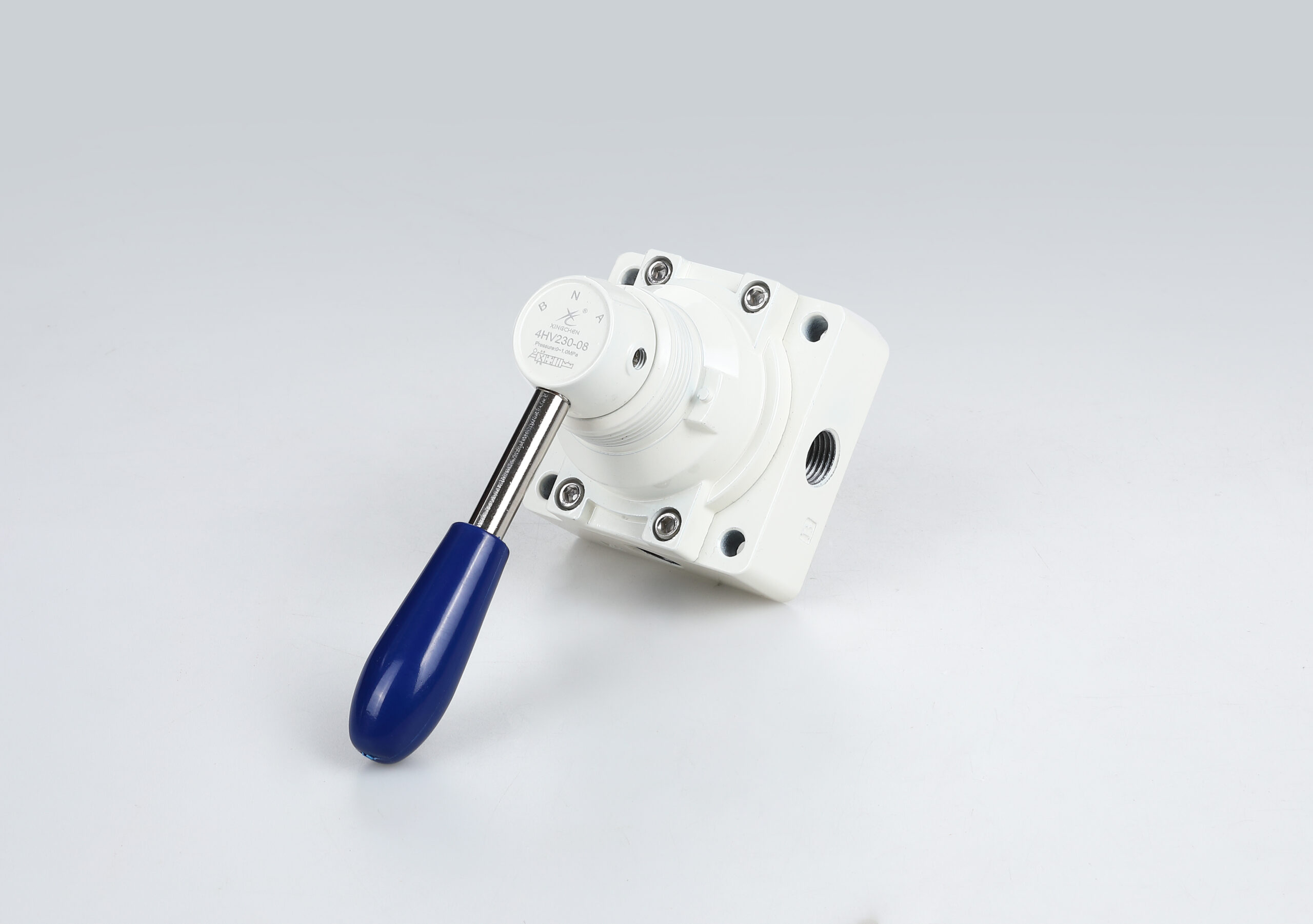

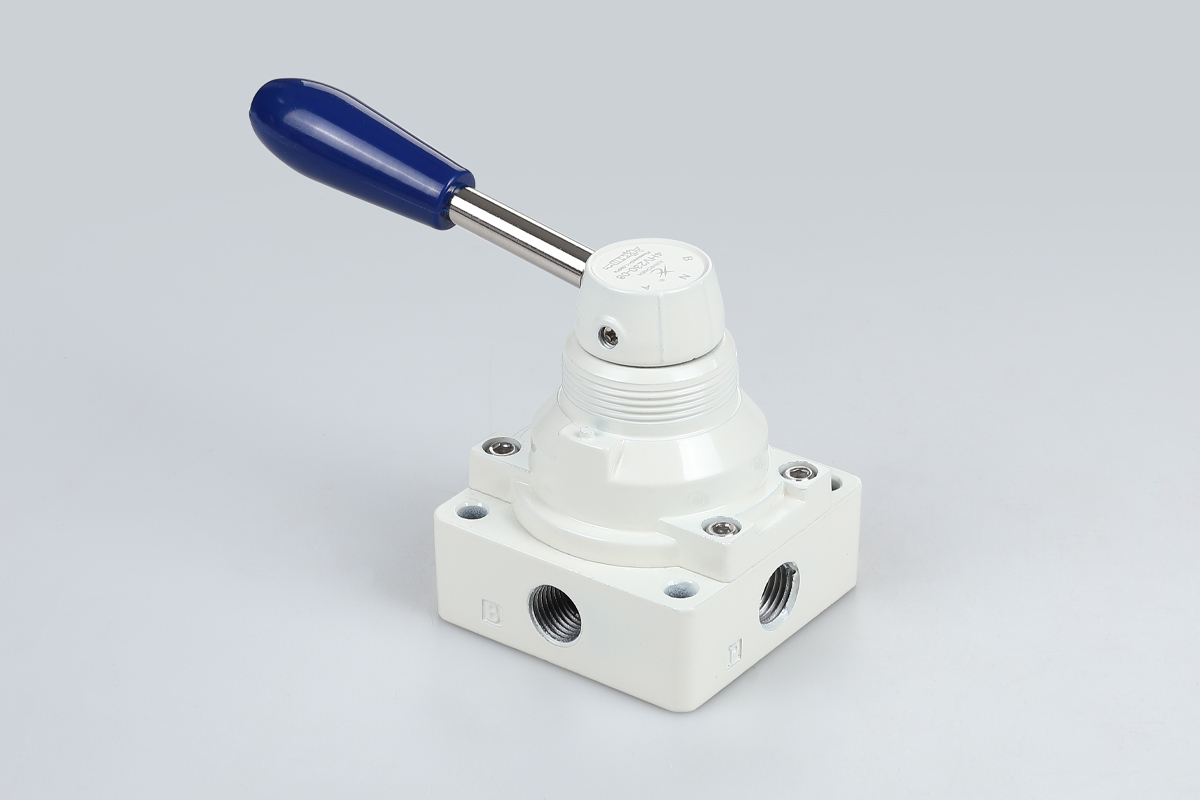

Ручной рычажный клапан (4 порта — 2 направления, 4 порта — 3 направления) серии 4HV, 4HL

Указание номера модели

4HV	2	10	08	S
Код спецификации 4HV 4HVL	Код серии Серия 2:200 Серия 3:300 Серия 4:400	Код функций 10:4-порт 2-позиция 30:4-порт 3-позиция	Диаметр трубы 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 15:PT1/2 20:PT3/4	Тип крепления Без маркировки: Крепление кузова S:монтаж панелей

Характеристики продукции

● Обратное вращение лёгкое, хорошее ощущение руки, точное позиционирование.
● Большая эффективная площадь циркуляции, небольшие потери давления.
● Большая эффективная площадь потока
● Существует два типа крепления по выбору: монтаж панелей с гайкой.

Стандартная спецификация

Модель	4HV2□□ -06(L)	4HV2□□ -08(L)	4HV3□ □   -08(L)	4HV3□□ -10(L)	4HV4□ □   -15(L)	4HV4□ □   -20(L)
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим работы	Ручное управление прямым актёрским режимом
Калибр трубы (1)	PT1/8	PT1/4	PT1/4	PT3/8	PT1/2	PT3/4
Эффективная зона	14,0 мм² (Cv=0.78)	16,0 мм² (Cv=0.89)	30,0 мм² (Cv=1.67)	33,0 мм² (Cv=1.83)	88,0 мм² (Cv=4.89)	95,0 мм² (Cv=5.27)
Количество должностей	Четырёхпортовый 2-позиционный, четырёхпортовый трёхпозиционный
Смазка	Не обязательно.
Диапазон рабочего давления	0~1.0MPa(0~145psi)

Гарантированное давление1,5 МПа (215 psi)Рабочая температура °C-20~70°CРабочий угол90° (45° для 4-портового трёхпозиционного положения)

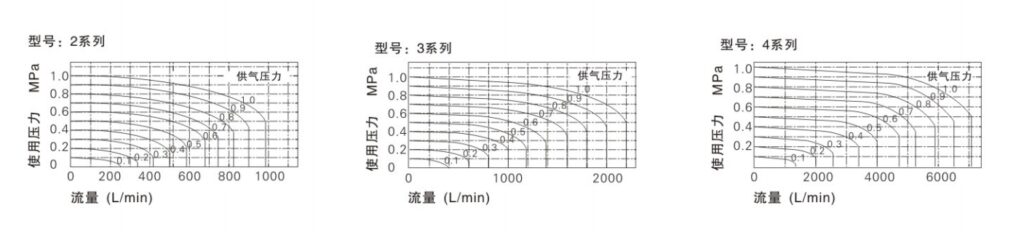

Характеристики расхода

Внутренний состав

Нет.	Название	Нет.	Название
1	Кузов	12	Пин I
2	Seal Seat	13	Верхняя обложка
3	Боннет	14	Весна
4	Катушка	15	Ручка
5	Цилиндрический штифт	16	Пин Два
6	Вал	17	Уплотнительное кольцо вала
7	Прокладка	18	Весна
8	Позиционирующее железо	19	Герметизирующий железный лист
9	Позиционирующий штифт	20	Винт
10	Боннет	21	Уплотнительное кольцо корпуса

11Пружинные штифты22Уплотнительное уплотнительное кольцо сиденья

Внешние характеристики

● 4HV Seriese

Модель	A	AB	B	C	CA	CB	D	K	KA	KB	M	MA	MB	P	PA
4HV2□□-06	120	62	62	92.5	73	45	M34×1.5	5.5	49	49	3	40	1.5	PT1/8	11.5
4HV2 □ □ – 0 8	120	62	62	92.5	73	45	M34×1.5	5.5	49	49	3	40	1.5	PT1/4	11.5
4HV3□□-08	140	74	74	104	88.5	56	M40×1.5	6.5	62	62	3	51	1.5	PT1/4	13.5
4HV3□□-10	140	74	74	104	88.5	56	M40×1.5	6.5	62	62	3	51	1.5	PT3/8	13.5
4HV4□□-15	160	94	102	128	110	72	M52×1.5	6.5	89	81	3	64	2	PT1/2	18
4HV4□□-20	160	94	102	128	110	72	M52×1.5	6.5	89	81	3	64	2	PT3/4	18

● Серия 4HVL

Модель	A	AB	B	C	CA	CB	D	K	KA	KB	M	MA	MB	P	PA
4HV2□□-06L	120	62	62	92.5	84	45	M34×1.5	5.5	49	49	3	40	1.5	PT1/8	11.5
4HV2□□-08L	120	62	62	92.5	84	45	M34×1.5	5.5	49	49	3	40	1.5	PT1/4	11.5
4HV3□□-08L	140	74	74	104	99	56	M40×1.5	6.5	62	62	3	51	1.5	PT1/4	13.5
4HV3□□-10L	140	74	74	104	99	56	M40×1.5	6.5	62	62	3	51	1.5	PT3/8	13.5
4HV4 □□-15L	160	94	102	128	121	72	M52×1.5	6.5	89	81	3	64	2	PT1/2	18
4HV4□□-20L	160	94	102	128	121	72	M52×1.5	6.5	89	81	3	64	2	PT3/4	18
