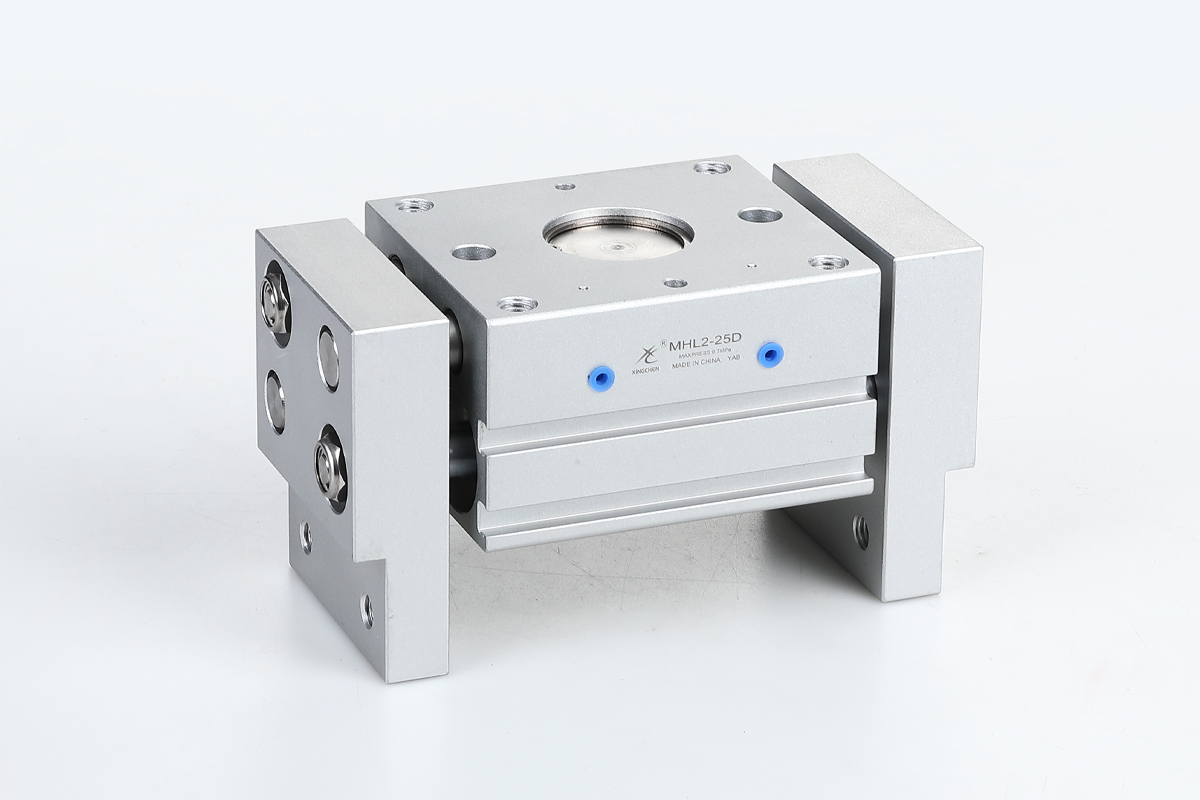

Wide Air Gripper (parallel type) MHL2-1

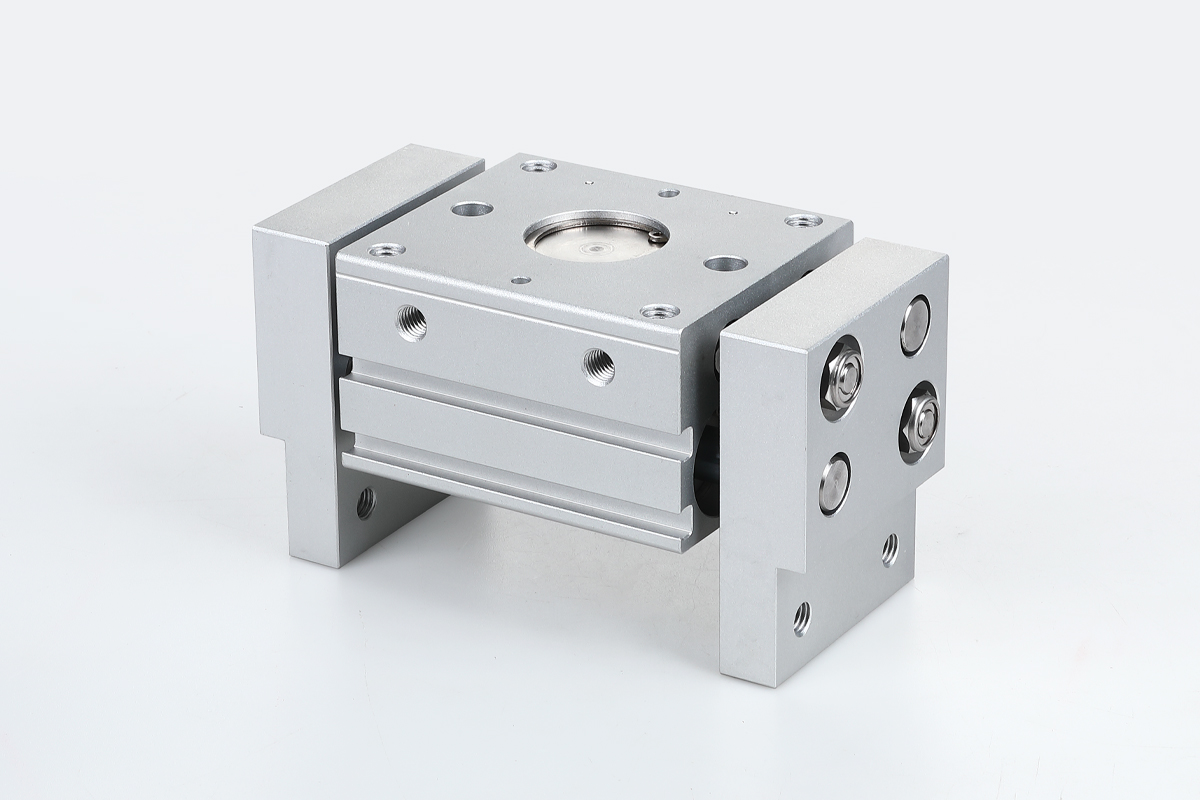

Wide Air Gripper (parallel type) MHL2-2

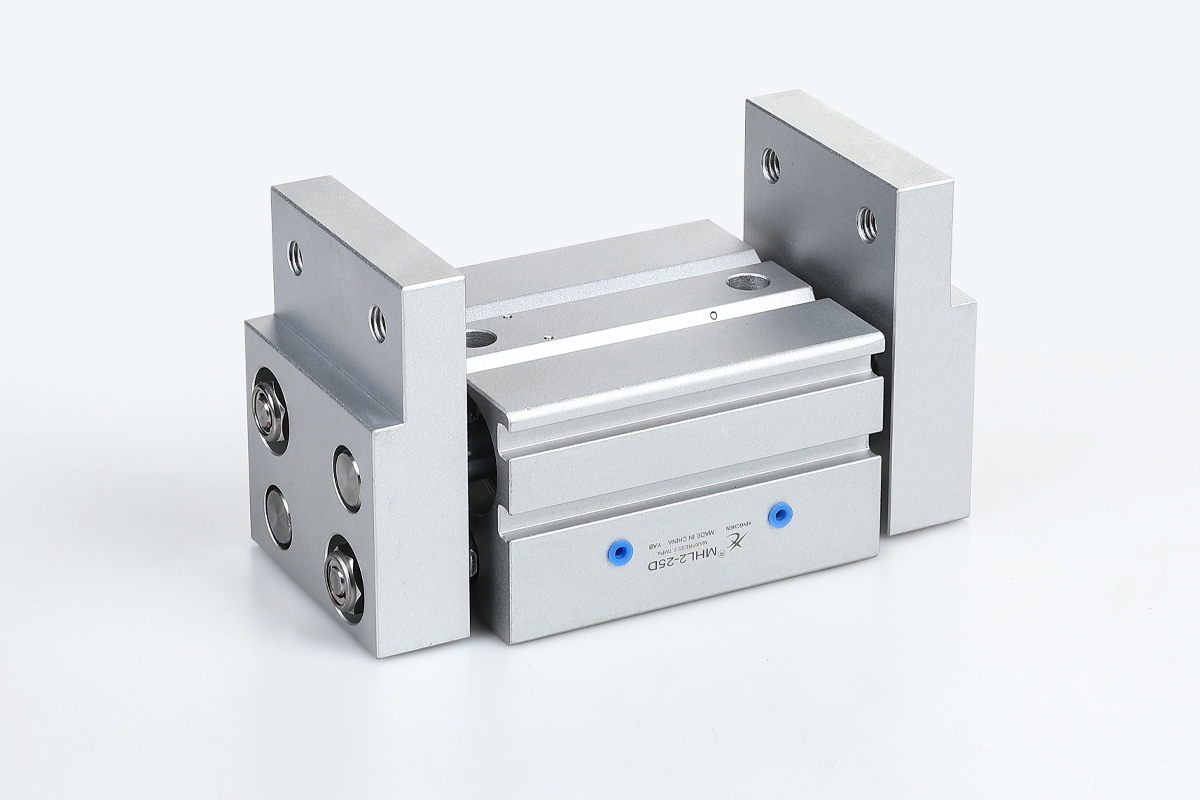

Wide Air Gripper (parallel type) MHL2-3

Широкий захватчик с широким воздухом (параллельный тип) серия MHL2 (Φ10-Φ40)

Тип движения: параллельное открытие и закрытие

Максимальное рабочее давление: 0,6 МПа

Минимальное рабочее давление: 0,1 МПа или 0,15 МПа

Требования к температуре: -10~60°C

Точность: ±0,01 мм

Удерживающая мощность: 14-396N

Поделиться в:

Код продукта

MHL2	16		D
Код серии Захваты 2:2	Скучно(мм) :10,16,20,25,32,40	Поток порта без маркировки: M(Φ10-Φ25) Rc(Φ32-Φ40) TN:NPT(Φ32-Φ40) TF:G	Актёрский стиль D: двойное действие	Ход захвата (мм) 20,30,40,50,60,70, 80,100,120,160,200

Стандартные характеристики

Бура (мм)	10	16	20	25	32	40
Жидкость для использования	Авиация
Тип эксплуатации	Двойной актёрский актёр
Максимальное рабочее давление МПа	0.6
Минимальное рабочее давление МПа	0.15	0.1
Температура окружающей среды и жидкости	-10°C ~ 60°C
Повторяемость	±0,1 мм
Примечание 1) Удерживающая сила N	14	45	74	131	228	396
Калибр лампы	M5×0.8				Rc1/8

Примечание 1) При давлении 0,5 МПа и расстояние до точки захвата 40 мм (для φ10 – φ25) и 80 мм (для φ32/φ40).

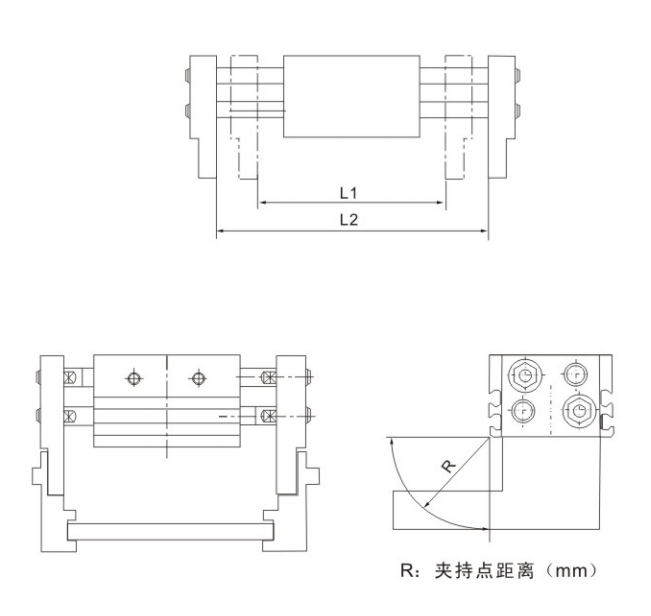

Инсульт

Модель	Бура (мм)	Максимальная рабочая частота c.p.m	Ход разъёма/закрытия мм (L2-L1)	Замкнутая ширина мм (L1)	Ширина отверстия mm(L2)
MHL2-10D	10	60	20	56	76
MHL2-10D1		40	40	78	118
MHL2-10D2		40	60	96	156
MHL2-16D	16	60	30	68	98
MHL2-16D1		40	60	110	170
MHL2-16D2		40	80	130	210
MHL2-20D	20	60	40	82	122
MHL2-20D1		40	80	142	222
MHL2-20D2		40	100	162	262
MHL2-25D	25	60	50	100	150
MHL2-25D1		40	100	182	282
MHL2-25D2		40	120	200	320
MHL2-32D	32	30	70	150	220
MHL2-32D1		20	120	198	318
MHL2-32D2		20	160	242	402
MHL2-40D	40	30	100	188	288
MHL2-40D1		20	160	246	406
MHL2-40D2		20	200	286	486

Внешнее измерение (мм)

● MHL2-10D口

Модель	A	B	C	D	E	F	G	H
MHL2-10D	38	36	51	26	56	76	100	24
MHL2-10D1	54	52	67	42	78	118	142	39
MHL2-10D2	72	70	85	60	96	156	180	57

● MHL2-16D口

Модель	A	B	C	D	E	F	G	H
MHL2-16D	40	45	60	28	68	98	128	26
MHL2-16D1	70	75	90	58	110	170	200	50
MHL2-16D2	90	95	110	78	130	210	240	70

● MHL2-20D口

Модель	A	B	C	D	E	F	G	H
MHL2-20D	54	58	71	38	82	122	160	32
MHL2-20D1	96	100	113	80	142	222	260	68
MHL2-20D2	116	120	133	100	162	262	300	88

● MHL2-25D口

Модель	A	B	C	D	E	F	G	H
MHL2-25D	66	70	88	48	100	150	196	38
MHL2-25D1	120	124	142	102	182	282	328	86
MHL2-25D2	138	142	160	120	200	320	366	104

● MHL2-32D口

Модель	B	C	D	E	F	G	H
MHL2-32D	86	110	60	150	220	272	56
MHL2-32D1	134	158	108	198	318	370	104
MHL2-32D2	178	202	152	242	402	454	148

● MHL2-40D口

Модель	B	C	D	E	F	G	H
MHL2-40D	116	148	80	188	288	348	72
MHL2-40D1	174	206	138	246	406	466	130
MHL2-40D2	214	246	178	286	486	546	170
