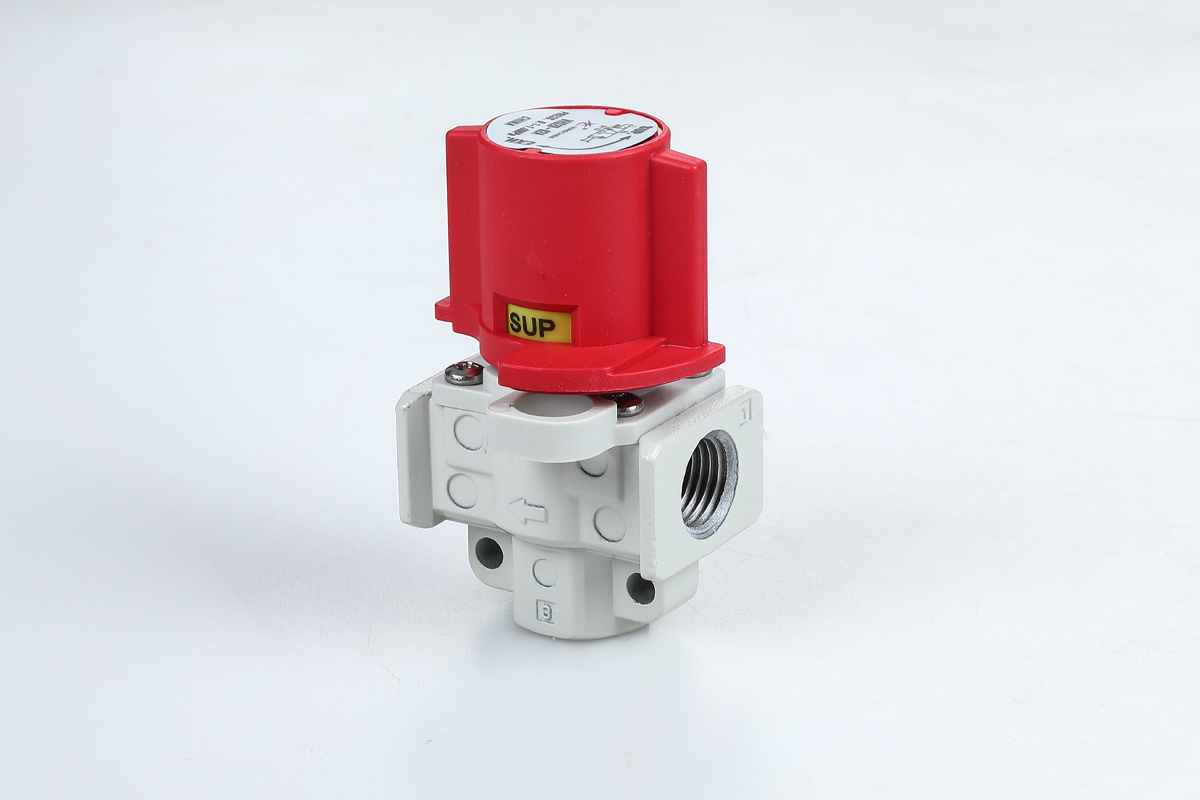

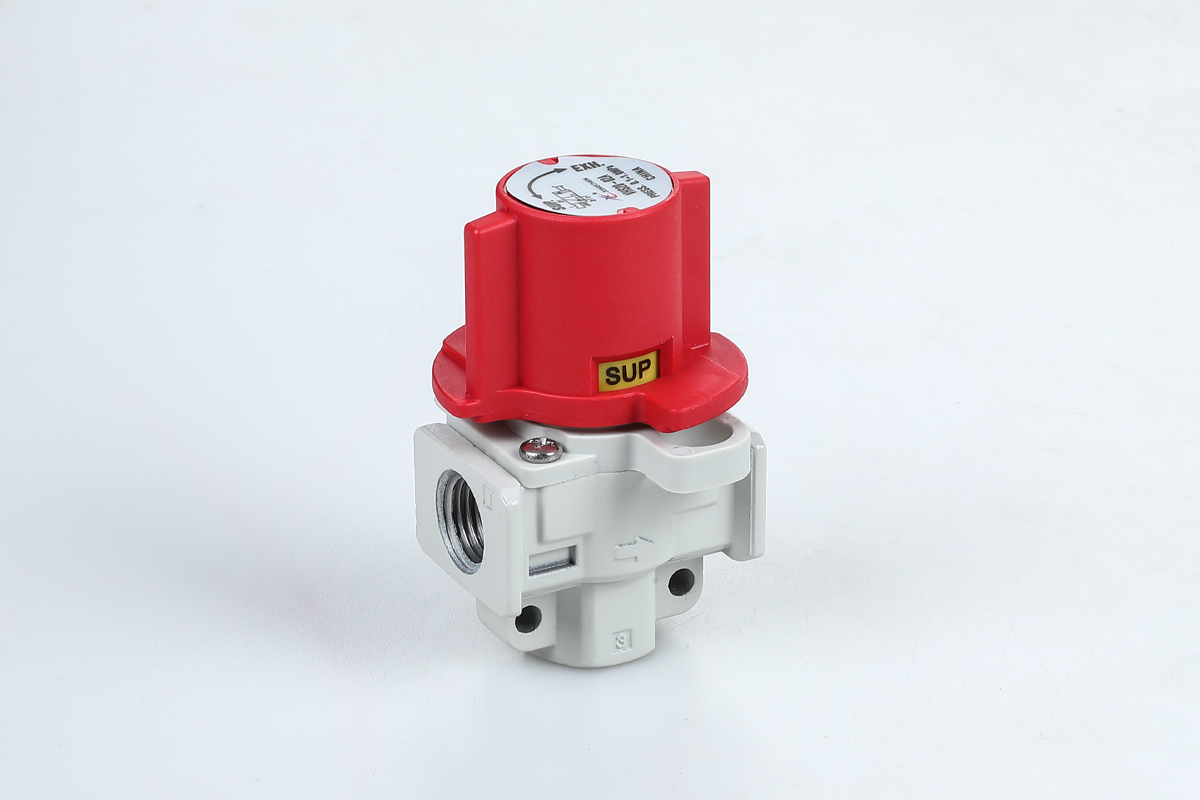

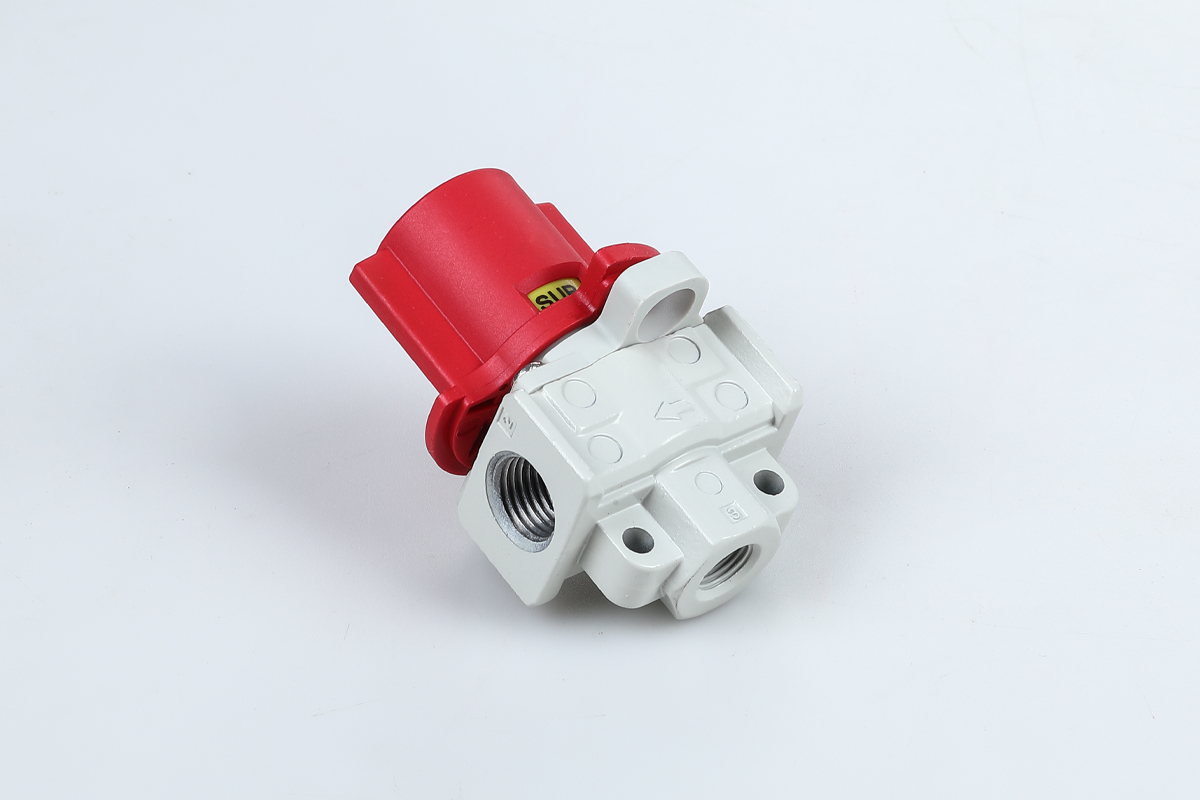

Код продукта
| VHS | 40 | 06 | A | BS | R | X1 |
| Серия Код 3-порт клапан | Размер 20 30 40 50 | Размер трубы 01:1/8″ 02:1/4″ 03:3/8″ 04:1/2″ 06:3/4″ 10:1″ | Рукоятка/Верхняя Крышка Материал A:огнестойкий-замедляющий горение PBT B:Алюминий | Принадлежности B:с кронштейном S:встроенный глушитель | Характеристики без маркировки:стандартныйR:расход слева направо Z: блок on шильдик продукта is маркировка as psi | Цвет X1:красный |
| Сброс остаточного давления 3-ходовой клапан | Перегородочный монтаж Модель | Перегородочный монтаж Модельs с Кронштейнs | Перегородочный монтаж Модельs с Кронштейнs |
| VHS20 | Y200-A | Y200T-A | AC20-A |
| VHS30 | Y300-A | Y300T-A | AC25-A,AC30-A |
| VHS40 | Y400-A | Y400T-A | AC40-A |
| VHS40-06 | Y500-A | Y500T-A | AC40-06-A |
| VHS50 | Y600-A | Y600T-A | AC50,AC55,AC60 |
Стандартные характеристики
| Модель | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
| Среда Температура | Воздух | |||||
| Температура окружающей среды и рабочей среды температура | 5~+60°C(без замерзания) | |||||
| Испытание Давление | 1.5MPa | |||||
| Диапазон рабочего давления | 0.1~1.0MPa | |||||
| Угол переключения of ручка | 90° | |||||
| Цвет внешнего вида (стандартный) | Рукоятка: Красный корпус: серебристо-белый | |||||
| Количество | A (Рукоятка-Верхняя крышка: Огнестойкий PBT) | 76g | 127g | 247g | 293g | 532g |
| B (Рукоятка-верхний крышка: Алюминминий) | 92g | 156g | 301g | 349g | 630g | |
Характеристики расхода
| Модель | Приемник калибр | Характеристики расхода | ||||||
| N,OUT | EXH | N→OUT | OUT→EXH | |||||
| C(dm³/s-bar) | b | Cv | C(dm³/s ·bar) | b | Cv | |||
| VHS20 | 1-8 | 1-8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
| 1-4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
| VHS30 | 1-4 | 1-4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
| 3-8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
| VHS40 | 1-4 | 3-8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
| 3-8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
| 1-2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
| VHS40-06 | 3-4 | 1-2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
| VHS50 | 3-4 | 1-2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
| 1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 | ||

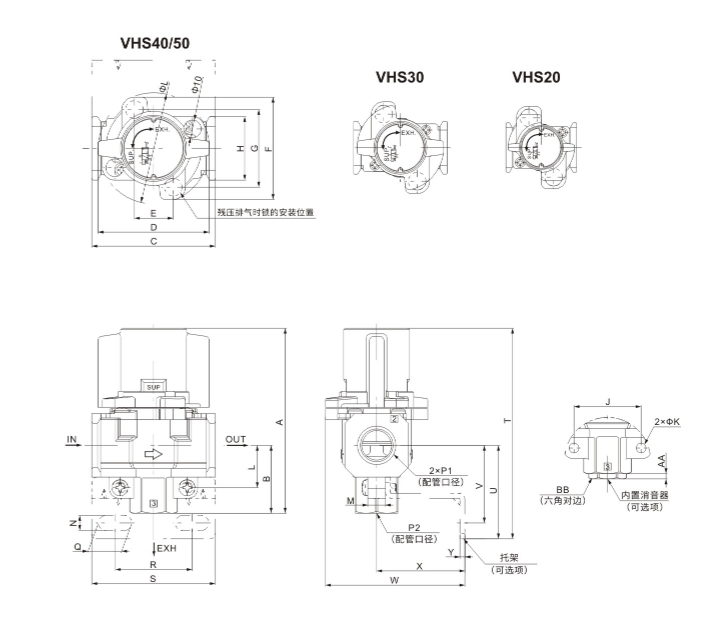

Чертеж внешних размеров (мм)
| Модель | Stистандартный Ход | ||||||||||||||
| P1 | P2 | A | B | C | D | E | F | G | H | I | J | K | L | M | |
| VHS20 | 1/8-1/4 | 1-8 | 66.4 | 22.3 | 40 | 37.5 | 14 | 46.6 | 33.6 | 28 | 37.5 | 24 | 4.5 | 14.8 | 9 |
| VHS30 | 1/4-3/8 | 1-4 | 80.3 | 29.4 | 53 | 49 | 19 | 52 | 38 | 30 | 49 | 30 | 4.5 | 19 | 9 |
| VHS40 | 1/4 ·3/8 ·1/2 | 3-8 | 104.9 | 38.5 | 70 | 63 | 22 | 58 | 44 | 36 | 63 | 38 | 5.5 | 24 | 10 |
| VHS40-06 | 3-4 | 1-2 | 110.4 | 42 | 75 | 63 | 22 | 58 | 44 | 44 | 63 | 43 | 5.5 | 26 | 10 |
| VHS50 | 3/4 ·1 | 1-2 | 134.3 | 53 | 90 | 76 | 26 | 76 | 61 | 53 | 81 | 50 | 6.5 | 31 | 12 |
| Модель | Опциональные характеристики | |||||||||||
| с кронштейном | Встроенный-in глушитель | |||||||||||
| N | Q | R | S | T | U | V | W | X | Y | AA | BB | |
| VHS20 | 5.4 | 8.4 | 27 | 40 | 75.4 | 31.3 | 25.3 | 53.3 | 30 | 2.3 | 3 | 12 |
| VHS30 | 6.5 | 10 | 36.5 | 53 | 90.9 | 40 | 33 | 67 | 41 | 2.3 | 3 | 14 |
| VHS40 | 8.5 | 19 | 43.5 | 70 | 119.4 | 53 | 44 | 79 | 50 | 2.8 | 3 | 19 |
| VHS40-06 | 8.5 | 19 | 43.5 | 70 | 123.4 | 55 | 46 | 79 | 50 | 2.8 | 4 | 22 |
| VHS50 | 11 | 27.5 | 49.5 | 90 | 152.3 | 71 | 60 | 108 | 70 | 3.2 | 4 | 22 |
