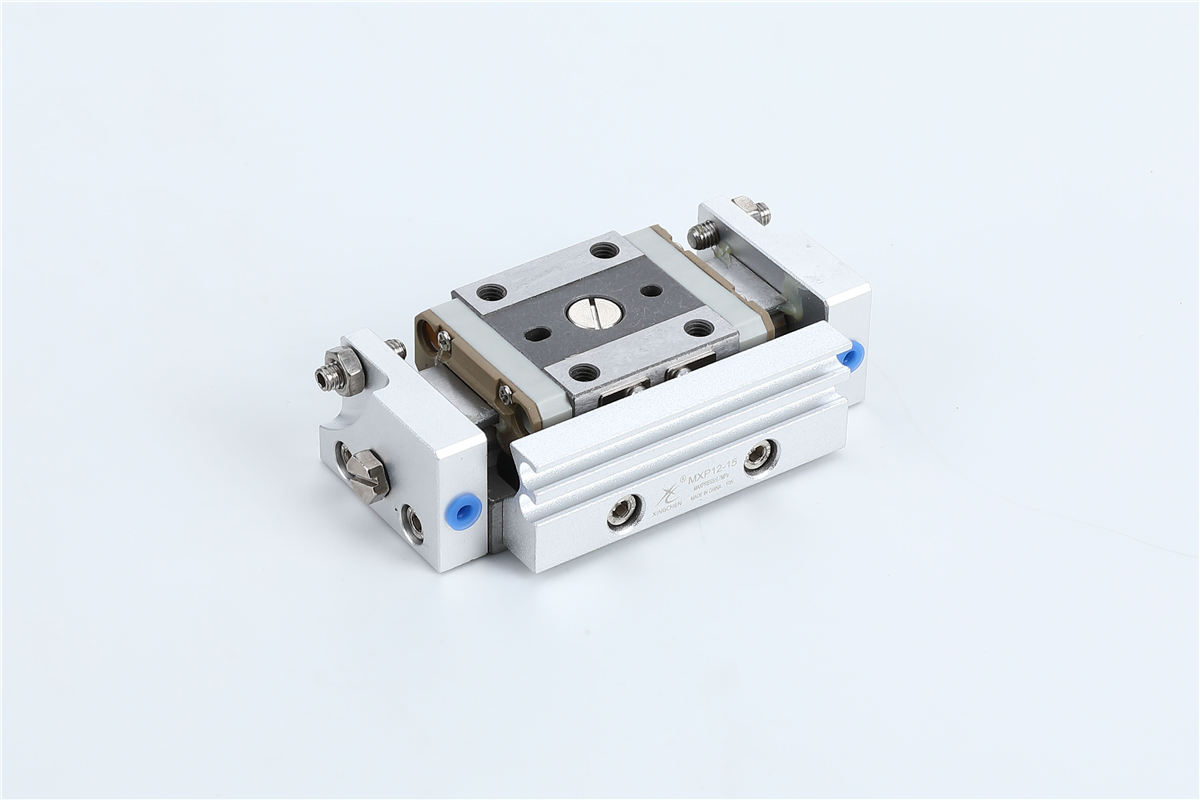

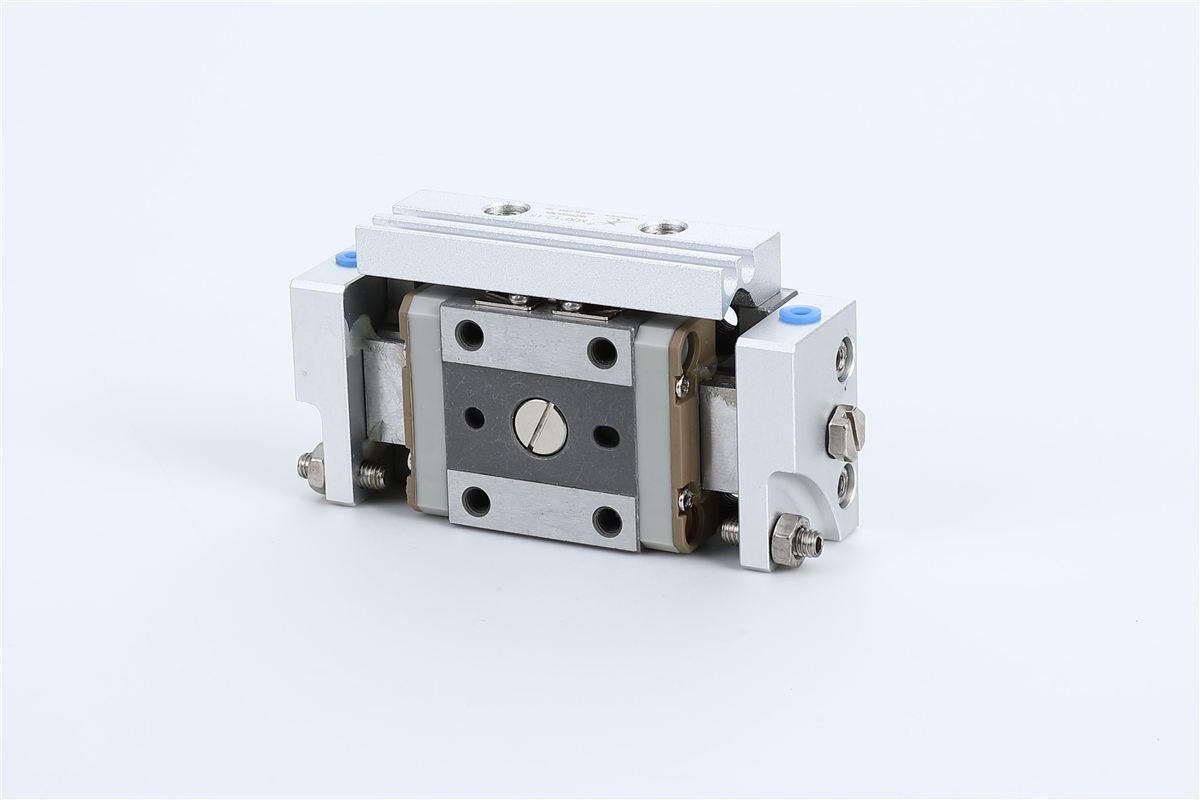

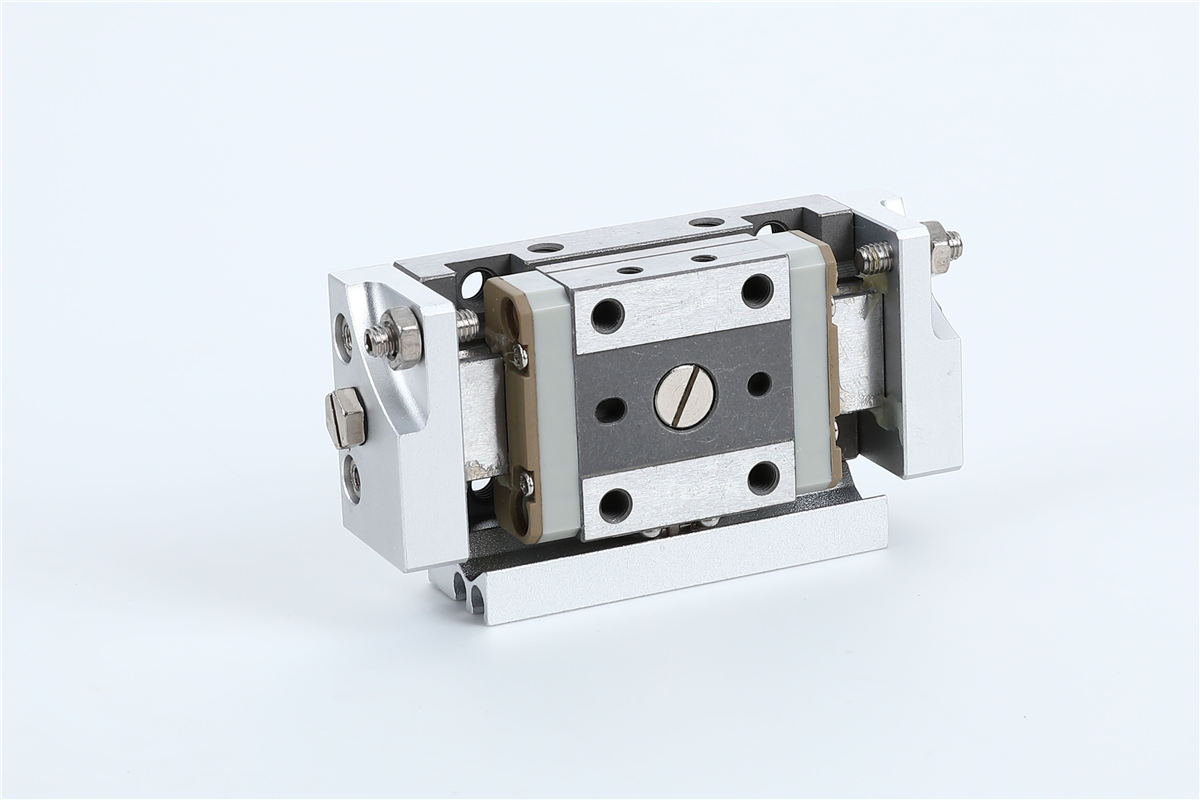

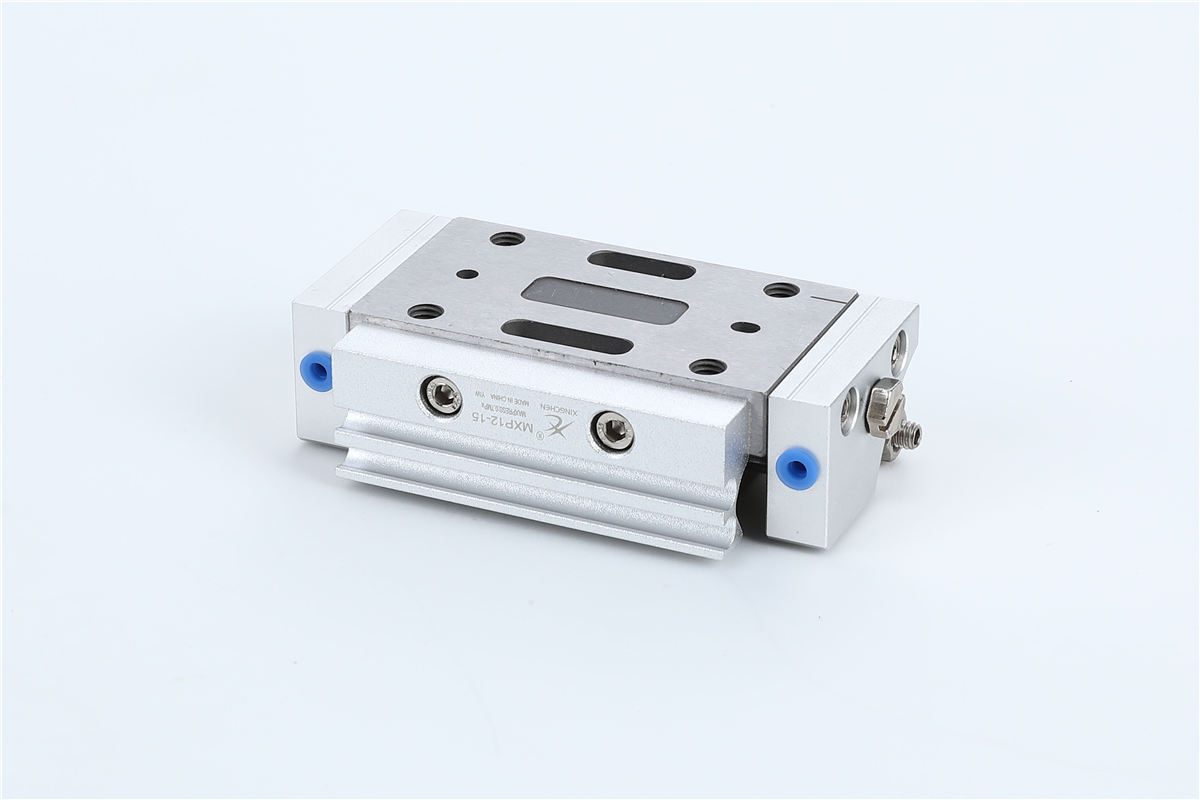

Компактный исполнительный механизм Precision Pneumatic Slide Table с линейным шариковым направляющим MXP Series

Код продукта

MXP	10	30	口	S
Код серии MXP: стандартный тип MXPJ:чистый тип	Скучно(мм) 6,8,10,12,16,20	Stroke(мм) 5,10,15,20,25,30	Опция оценщика Без маркировки: резиновая пробка B: амортизатор C:металлическая пробка	Магнитная/направляющая направляющая Без маркировки: с магнитом и направляющей рельсой N: без магнита и направляющей направляющей

Стандартная спецификация

Модель		MXP6	MXP8	MXP10	MXP12	MXP16
Бура (мм)		6	8	10	12	16
Размер трубопроводного соединения		M3×0.5	M5×0.8
Рабочая жидкость		Авиация

Тип действияДвойное действиеРабочее давление0,15~0,7 МПаИспытание давления1,05 МПаТемпература окружающей среды и температура рабочей жидкости-10~60°CДиапазон рабочих скоростей50~500 мм/с
(Выбираемые типы регуляторов/металлических пробок: 50~200 мм/с)ПодушкаPad Cushion
Buffer (недоступен для серий MXP6 и MXP8)
Нет (Выбираемые типы регуляторов / металлических пробок)СмазкаНесмащённыеРегулятор удараСтандартное оборудование (регулируется только одна сторона для серии MXP8)Диапазон регулировки хода поршняРезиновая пробка0~5 мм
Только с одной стороны0~3 мм на каждом из двух концовБуфер–0~5 мм на каждом из двух концовМетал Стоппер0~6мм
Только с одной стороны0~5 мм
на каждом из двух концов0~4мм
на каждом из двух концовМагнитный переключательD-A93, D-M9B, DMSH, CMSH, D-M9N, EMSHДопуск длины удара0+1 мм

Инсульт

Модель	Инсульт
MXP6	5,10
MXP8	10,20
MXP10	10,20
MXP12	15,25
MXP16	20,30

Теоретическая таблица выходных сил

Бура (мм)	Область несущей давления (мм2)	Рабочее давление (МПа)
		0.2	0.3	0.4	0.5	0.6	0.7

628681114172085010152025303510791624324047551211323344557687916201406080101121141

Внешнее измерение (мм)

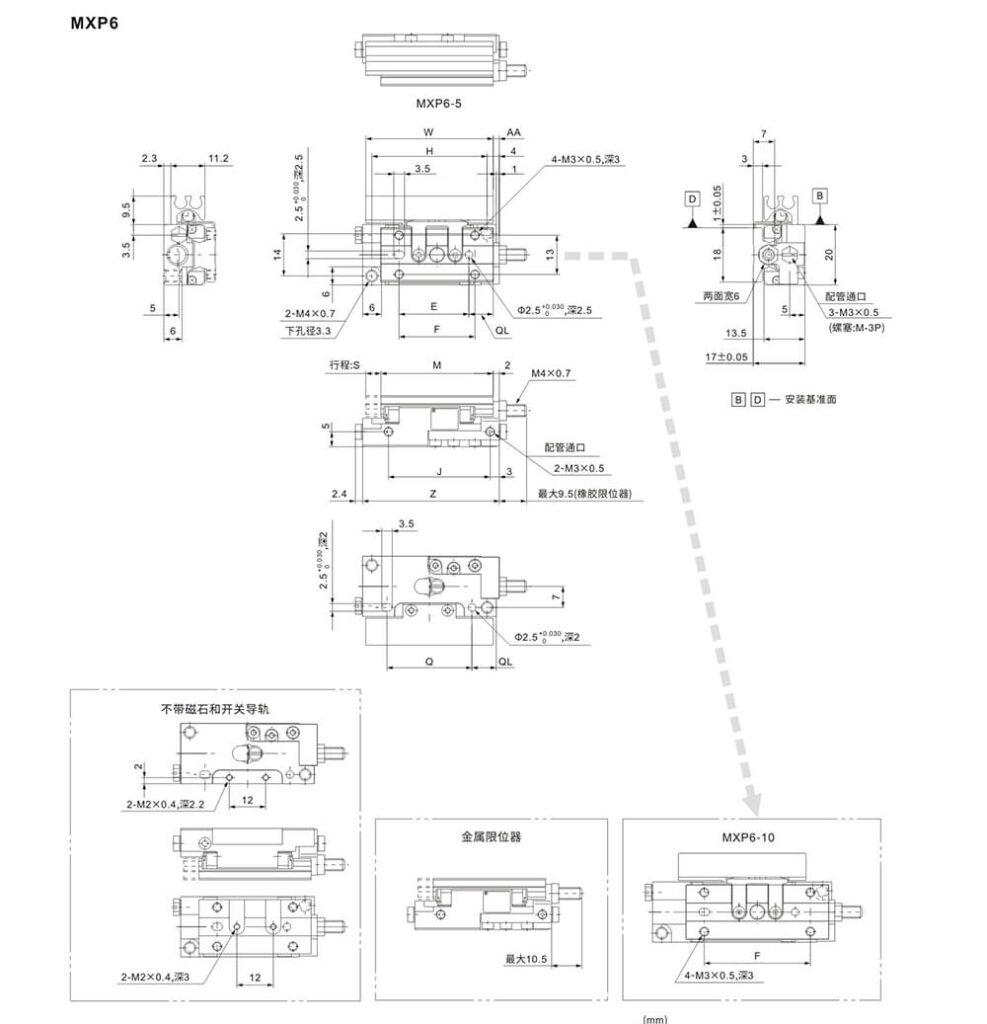

● MXP6

мм

Модель	E	F	H	J	M	Q	QL	S	WW	Z	AA
MXP6-5	23	25	38	33.5	37	28	8	5	42	45	2
MXP6-10	30	35	42	48.5	47	37	11	10	53	60	9.5

● MXP8

мм

Модель	G	H	J	K	L	M	Q	QL	S	V	W	Z
MXP8-10	8	32	52	20	20	21	32	14	10	44	40	60
MXP8-20	20	50	82	36	36	41	50	20	20	74	65	90
